Регулируемый веерный диффузор KONIKA-A 160

Конический регулируемый диффузор KONIKA-A

Многоконусный потолочный диффузор KONIKA-A используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Направление подачи воздуха регулируется от горизонтального до вертикального.

Корпус диффузора состоит из впускного наружного конуса и съемной центральной части, состоящей из нескольких конусов меньшего диаметра. Съемная часть позволяет регулировать направление потока воздуха, а также при необходимости производить очистку и иметь доступ к воздуховоду или камере.

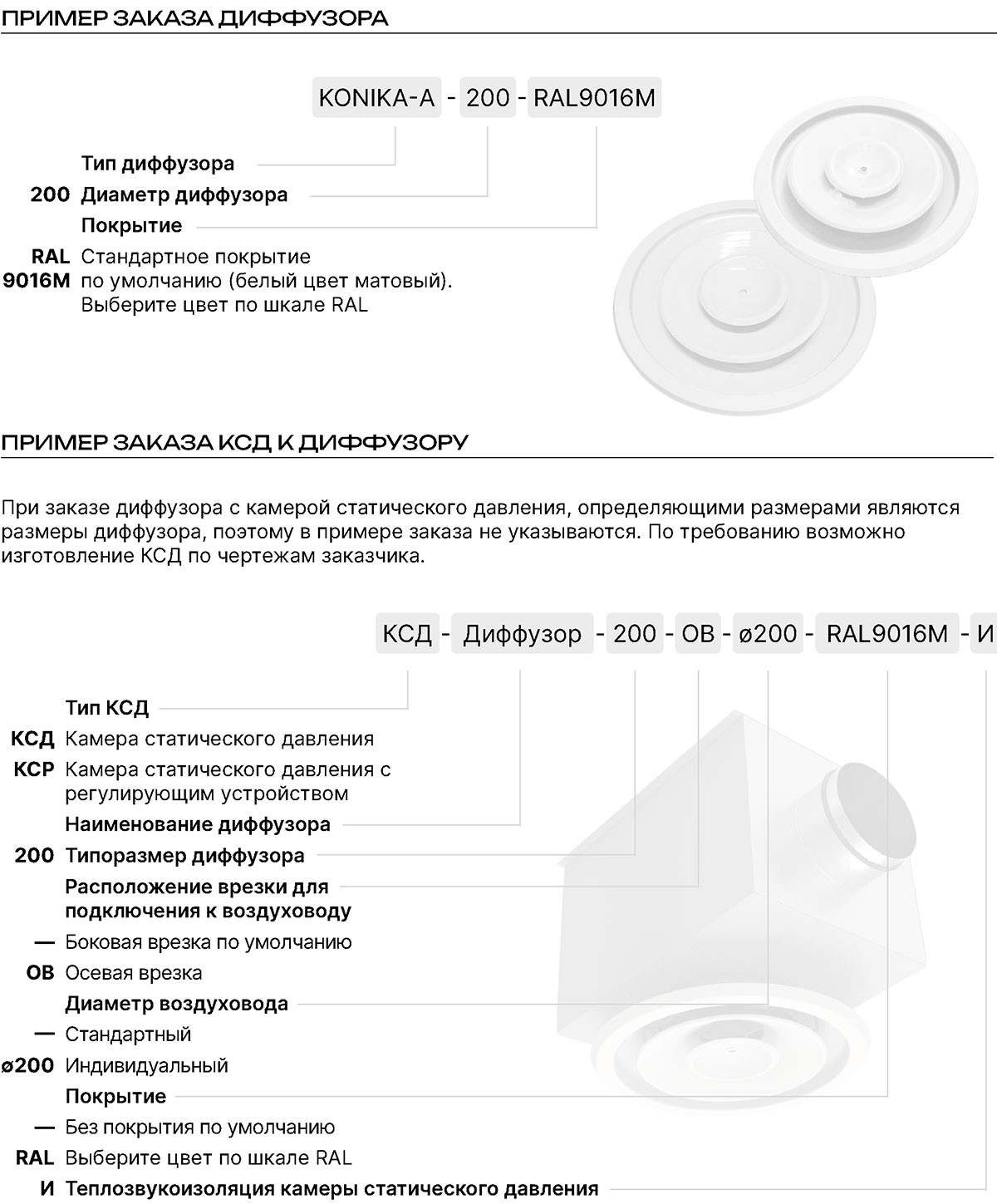

Возможна комплектация сегментным клапаном для регулировки объема приточного воздуха (S), удлинителем (U), а также камерой статического давления (КСД/КСР).

Заказать КСД для веерного диффузора

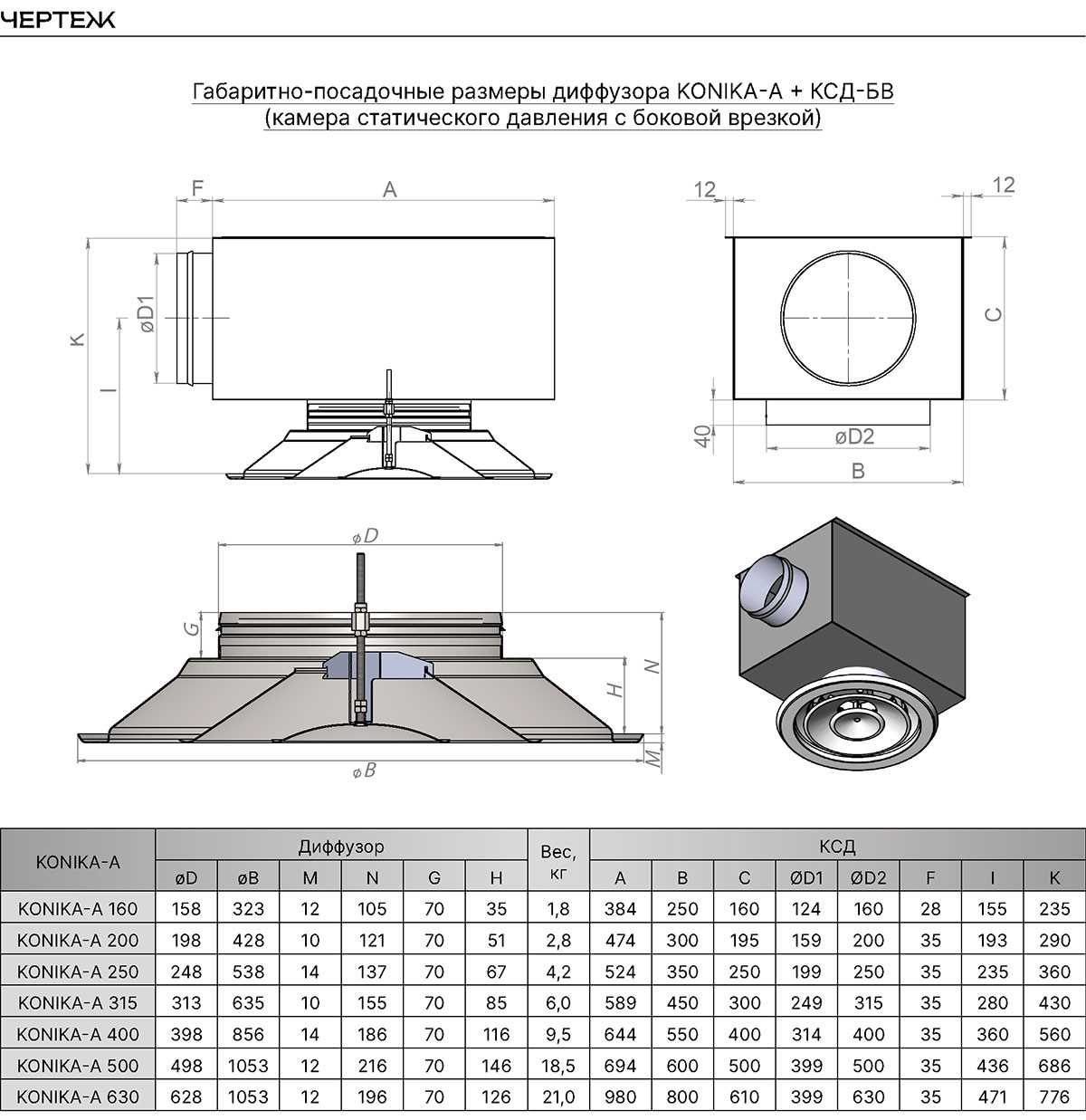

Поставляется в следующих диаметрах: ø160, ø200 ø250, ø315, ø400, ø500, ø630.

Диффузор устанавливается непосредственно в воздуховод или посредством камеры статического давления. Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

Для установки диффузора необходимо открутить центральный конус, закрепить наружный конус с помощью заклепок или саморезов. Установить внутренний конус: конус выступает – для горизонтальной подачи воздуха, конус утоплен – для вертикальной подачи воздуха.

Диффузоры изготавливаются из оцинкованной листовой стали и по умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016 матовый. По запросу возможна окраска в любой цвет по международной шкале RAL. Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как диффузора, так и камеры.
