Приточный щелевой диффузор PL35

Артикул002007
  • Добавить в избранное
  • Задать вопрос
Вернуться

Распродажа

Артикул002007
  • Добавить в избранное
  • Задать вопрос

Приточный щелевой диффузор PL35

Итог

1 779

1 423 ₽/шт

Обновление цены
Купить в один клик
В корзине шт.
Вес/Объем

Описание

Скачать описание

Приточный щелевой диффузор PL35



Щелевые диффузоры PL35, используемые  в системах приточно-вытяжной вентиляции и кондиционирования, имеют ряд неоспоримых преимуществ:

  • Возможность регулирования направления воздушного потока горизонтально, вертикально и наклонно. Направление приточной струи настраивается вручную в одном или одновременно в нескольких направлениях, что позволяет адаптировать приток воздуха к конкретным условиям.
  • Высокая степень эжекциии позволяет создавать комфортный микроклимат в помещении. Диффузор имеет способность в струю приточного воздуха равномерно подмешивать прилегающий воздух помещения, быстро выравнивая разность температур и уменьшая скорость приточной струи. Допустимая разность температур приточного воздуха и воздуха в помещении может составлять от -10 до +10 К.
  • Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения.
  • Привлекательный внешний вид отвечает требованиям самых современных дизайнерских идей.





Корпус диффузоров PL35 изготавливается из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001, а устройства регулирования направления приточных струй – из АВС пластика. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016 матовый, по индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Возможные цвета направляющих из пластика: белый (близкий к RAL 9016), серый (близкий к RAL 9006) и черный (близкий к RAL 9005).

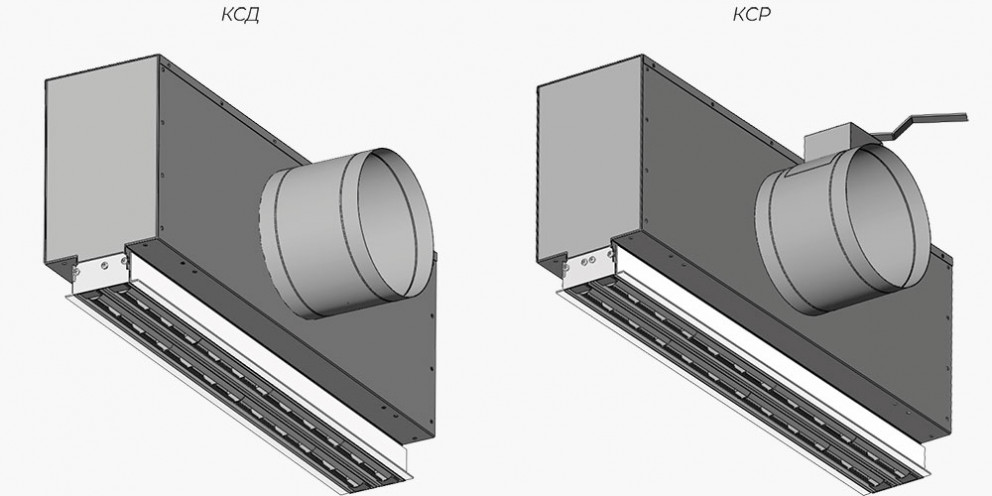

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР.



Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.





Типы КСД:

  • КСД - стандартная камера с круглой врезкой;
  • КСД-У - уменьшенная камерас с круглой врезкой;
  • КСД-У-О - уменьшенная камерас с овальной врезкой;
  • КСД-У-П - уменьшенная камерас с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.



















Монтаж

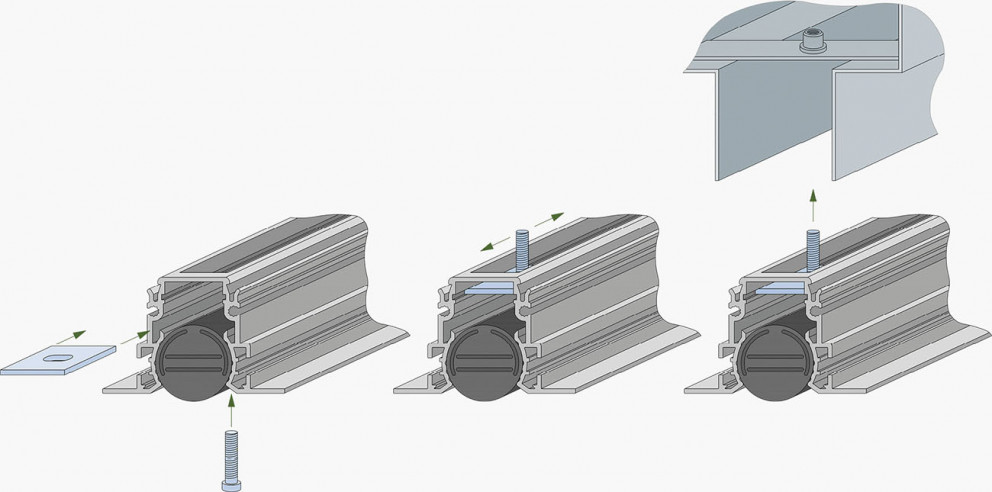

Рекомендованная высота для установки диффузора PL35 не более 4 м. Монтаж производится с помощью винтового соединения к закладным деталям в КСД через специальные изделия для крепления. В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины. Изделия для крепления диффузоров входят в комплект поставки. После монтажа видимой частью остается рамка и направляющие.

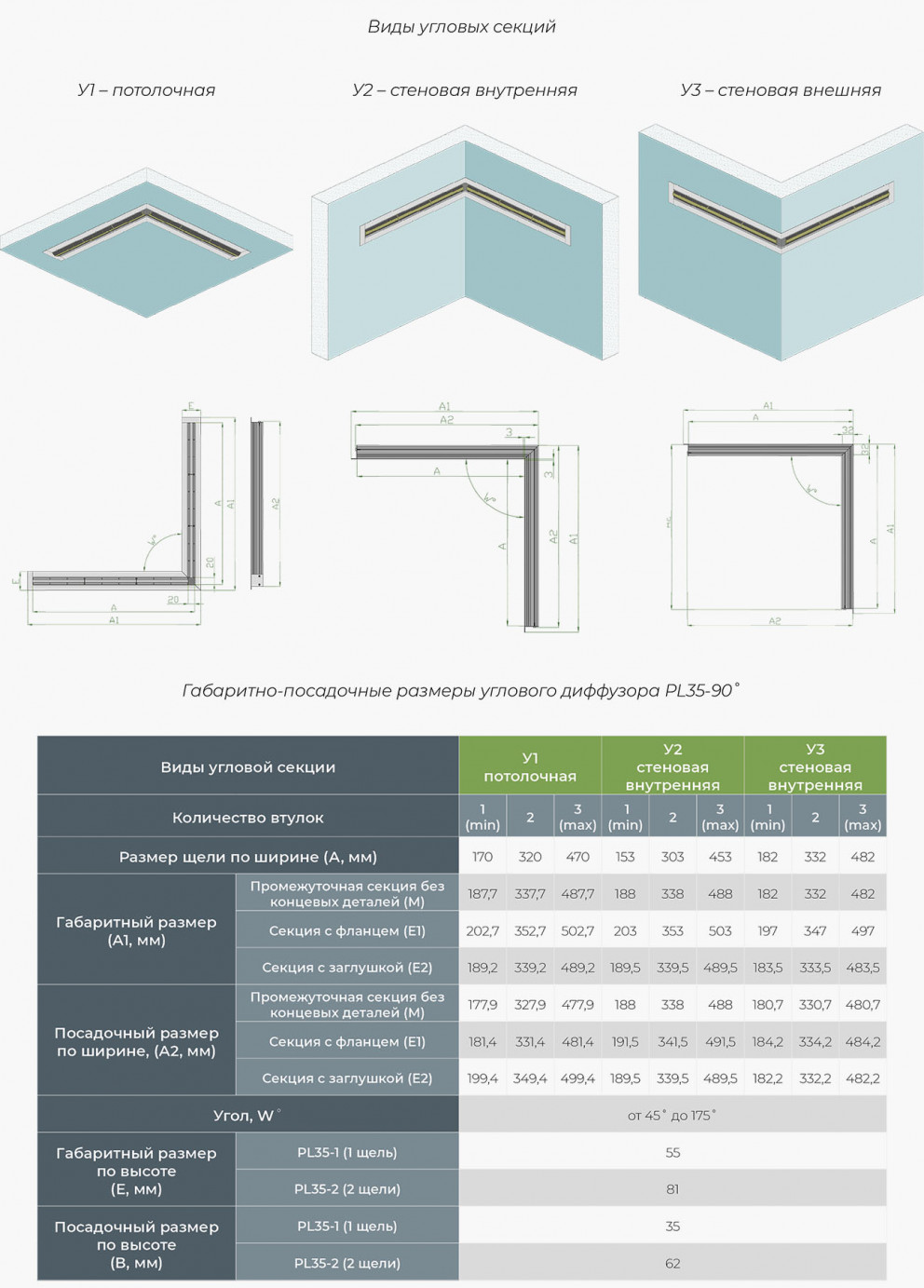

Угловая секция

Как и все щелевые решетки, диффузор PL35 изготавливается в виде угловой секции для установки вентиляционной системы по всему периметру помещения.











Аналоги щелевого диффузора:

Trox PL35 (Pureline)

Trox VSD35

Lindab LD13

Lindab LD14



Характеристики

  • Место применения
    В гипсокартон
  • Производитель
    ООО "ВЕНТРЕШЕТКИКОМ"
  • Серия решетки
    PracticalLine
  • Вид решетки
    Щелевые
  • Способ монтажа
    Встраиваемая
  • Регулировка
    Регулируемая
  • Форма
    Прямоугольные
  • Материал
    Алюминий
  • Конструкция
    Неразборная
  • Предоплата
    100%
  • Бренд
    THE GRILLES

Особенности

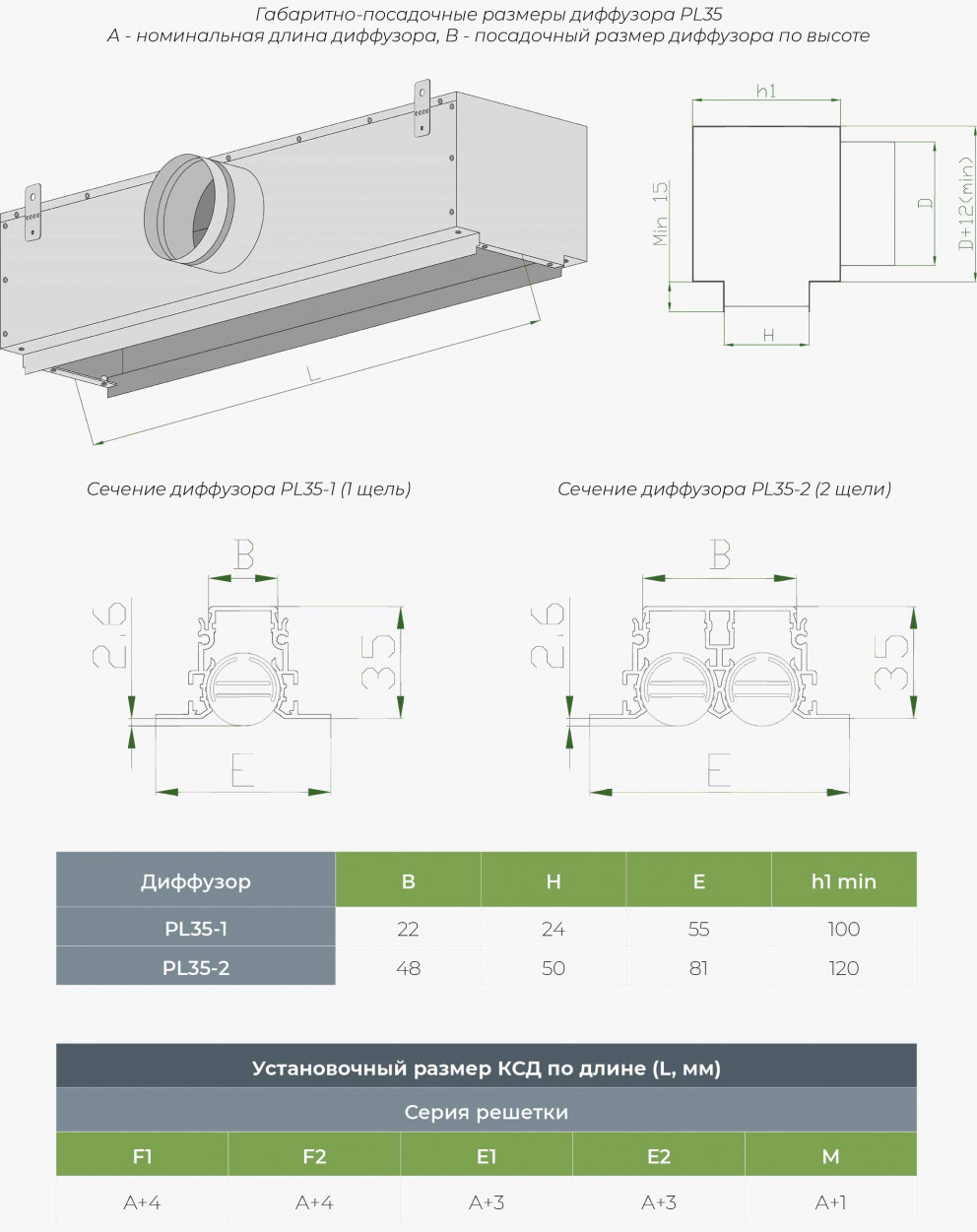

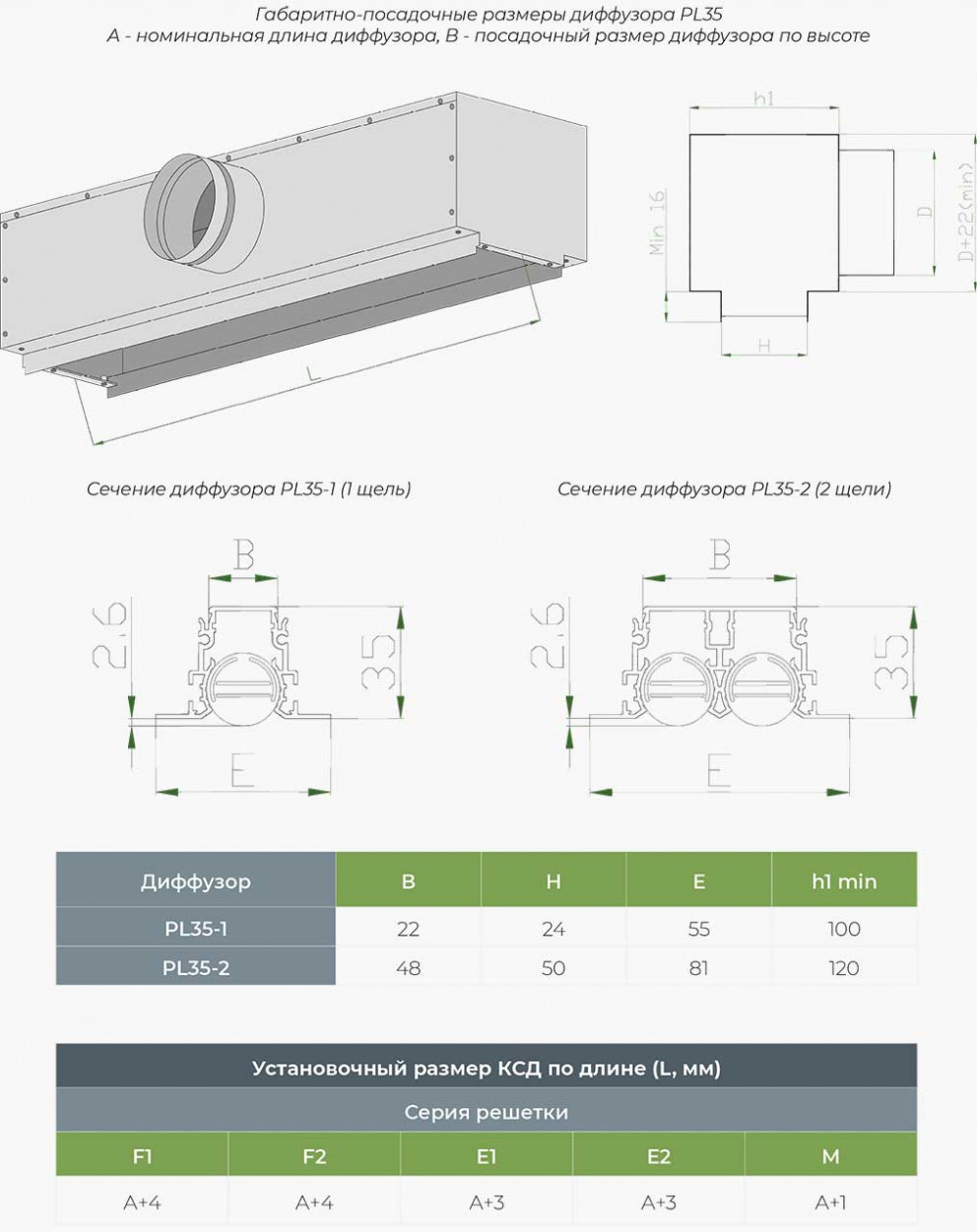

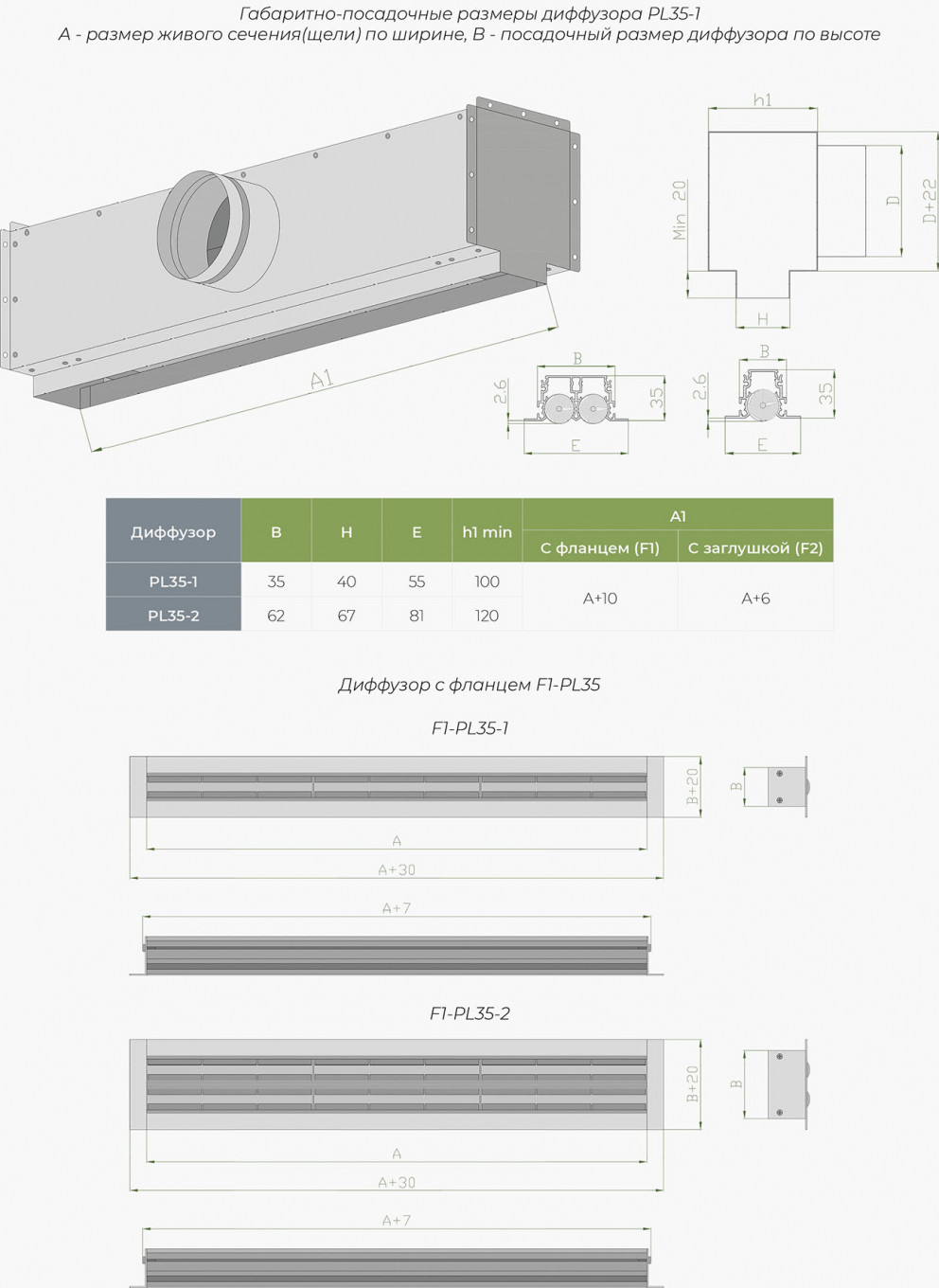

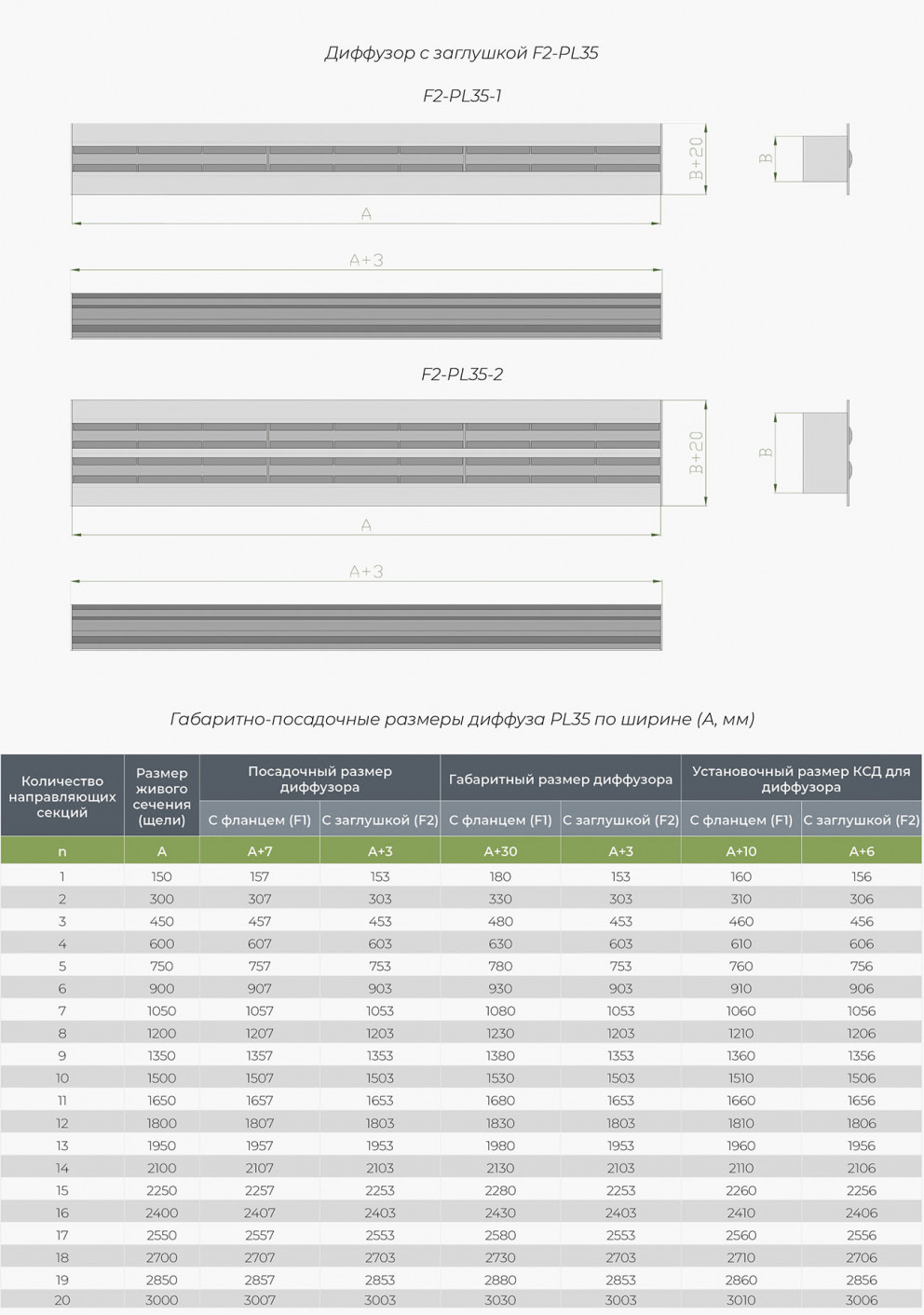

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

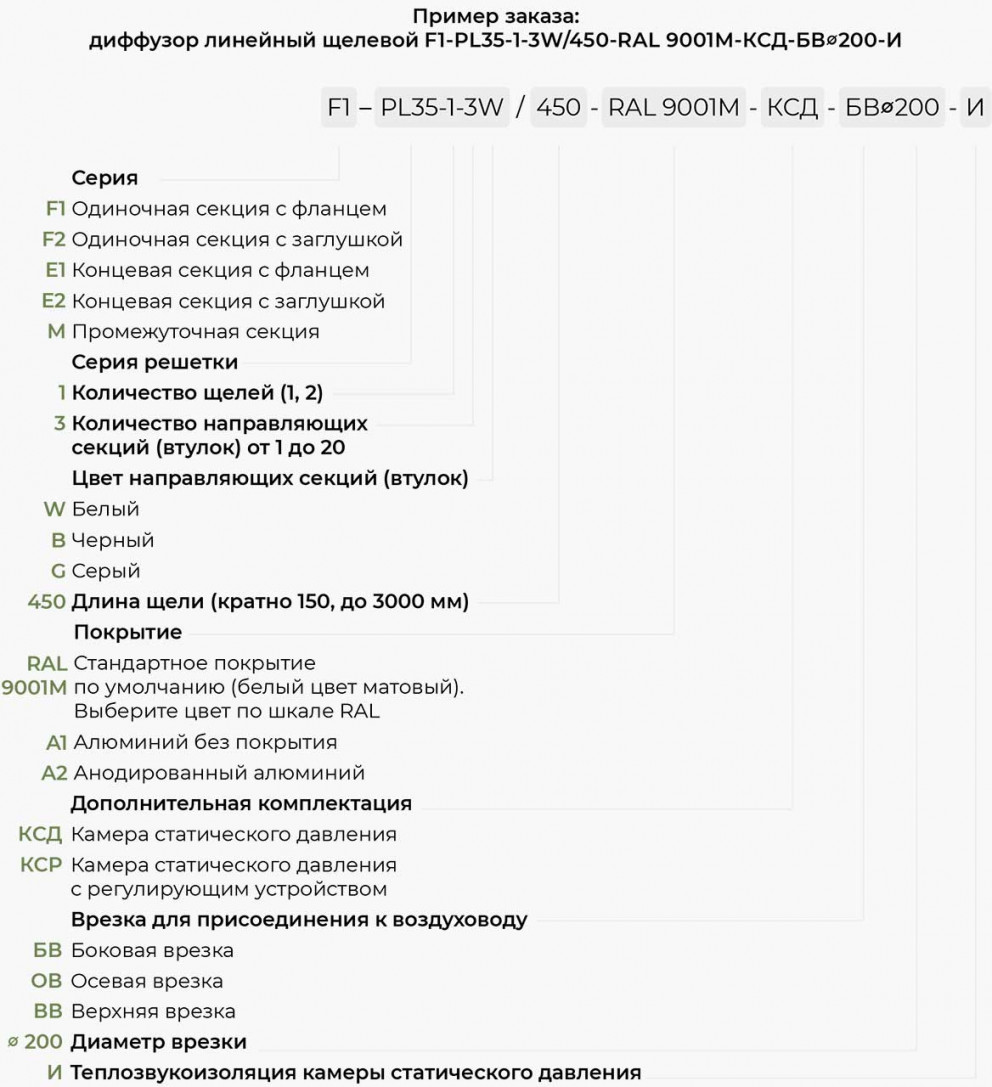

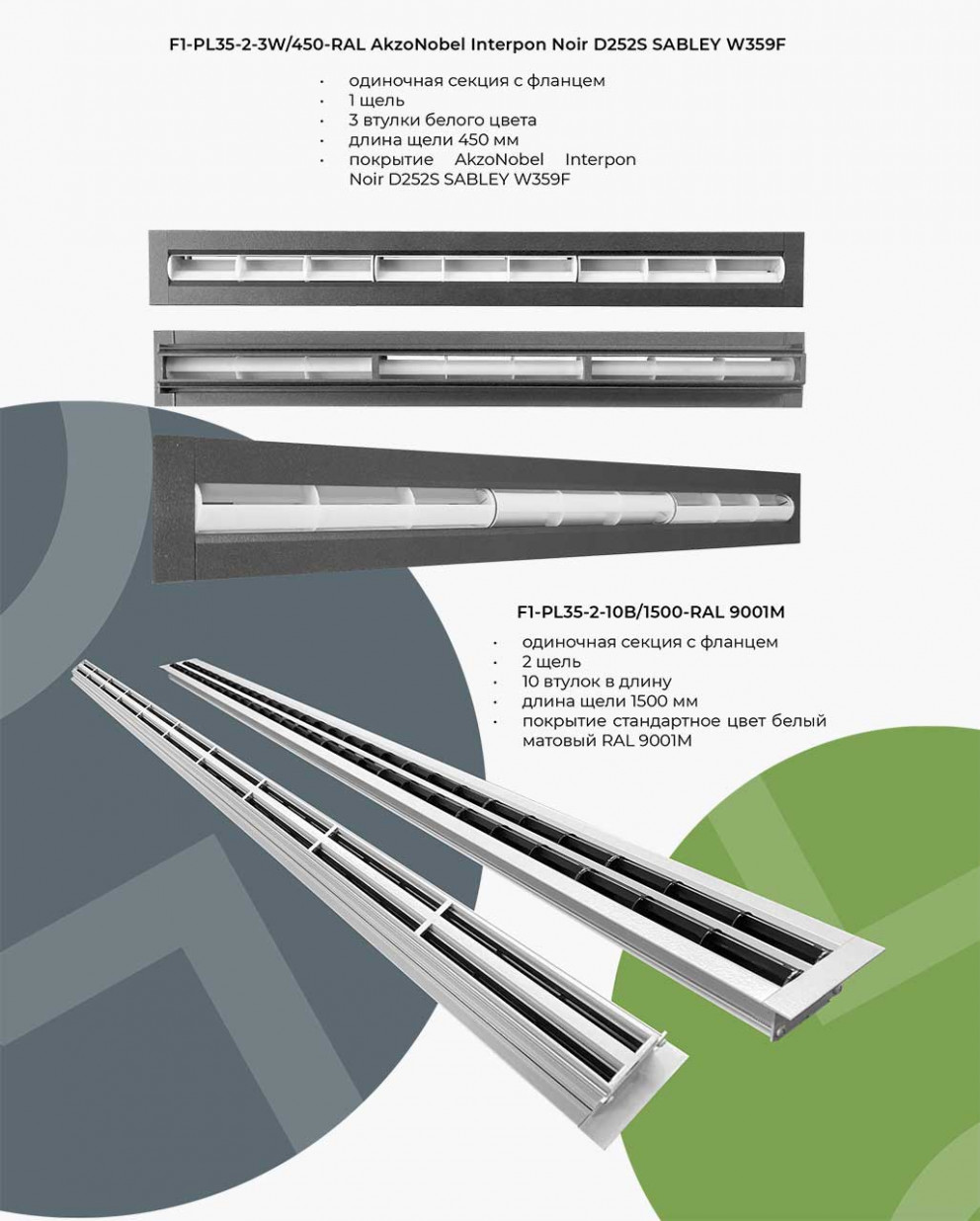

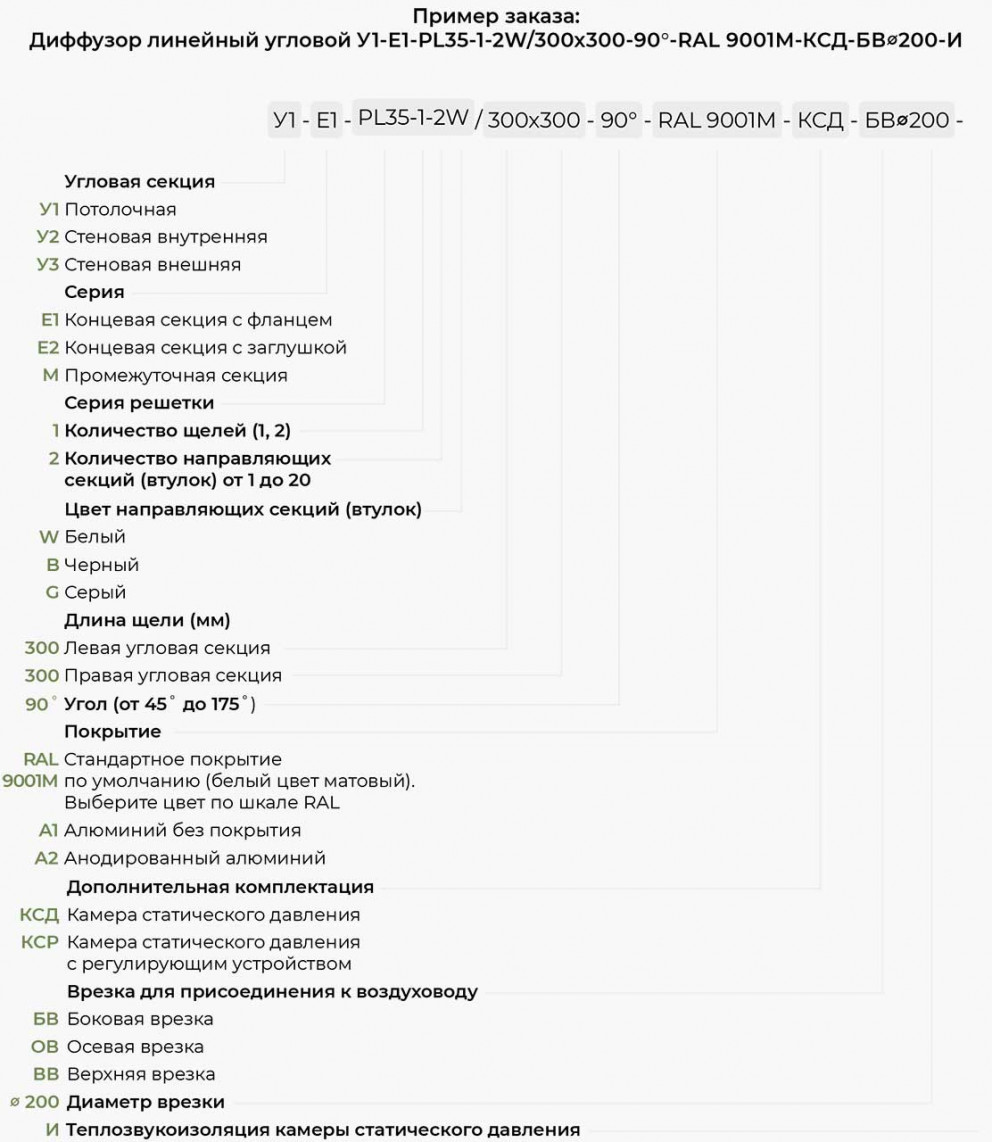

Пример заказа
