Наружные

Качественное функционирование системы вентиляции зависит во многом от вентиляционной решетки. Наружная решетка, как видно из названия, в основном используется при монтировании снаружи здания в приточной, вытяжной, приточно-вытяжной вентиляции, а также в системах отопления и кондиционирования – в последнем случае используется для скрытия внешнего блока кондиционера.

Решетка вентиляционная наружная выполняет сразу несколько задач:

  • наружная решетка для вентиляции используется для забора свежего воздуха и удаления загрязнённого воздуха из помещения;
  • защитная функция заключается в том, что решетка предотвращает попадание посторонних предметов, грызунов, осадков в систему вентиляции
  • декоративное назначение – наружные решетки повышают эстетическую привлекательность фасада любого здания, а в некоторых случаях могут заменить стеклопакет.

Характеристики фасадных решеток:

  1. Материал изготовления. Подавляющее большинство решеток выполнены из облегченного алюминиевого профиля и небольшая часть из оцинкованного стального листа (ВРЖС, ВРН-С, ВРН-НС, РНС, АКУСТИК). Алюминиевые изделия не ржавеют и не портятся от внешних механических воздействий, легко монтируются и выигрывают в весе и даже в цене. Поэтому при выборе вентиляционных решеток, мы рекомендуем именно алюминиевые.

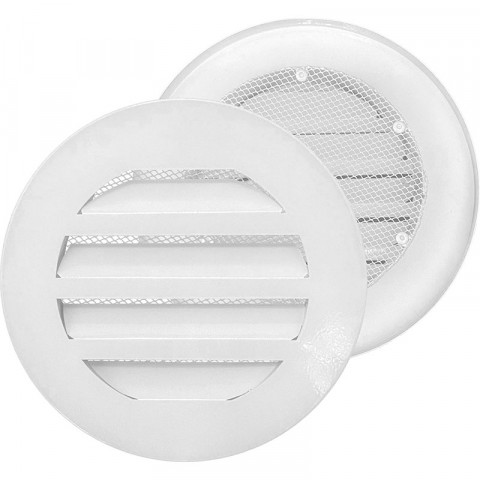

  2. Форма и размер. Как правило, решетки изготавливаются прямоугольные, квадратные и круглые, но также возможно изготовление нестандартной формы – треугольной, арочной, трапециевидной и других форм по чертежам заказчиков. Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно производство любых размеров с шагом 1 мм.
  3. Угол наклона ламелей. Стандартный угол наклона - 45⁰ и 35⁰, но по желанию заказчика может быть другим.
    Технология установки. Практически все наружные решетки могут быть накладными и встраиваемыми. По дополнительному запросу решетки могут комплектоваться монтажным уголком или пластиной для удобства установки.
  4. Цвет. По умолчанию все вентиляционные окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Чтобы правильно подобрать вентиляционную решетку для фасада, необходимо учесть:

  1. Живое сечение. Это параметр, позволяющий рассчитать достаточный объем проходимого воздуха через отверстия решетки.
  2. Технические особенности фасада и условий монтажа. От этого будет зависеть тип решетки – встраиваемая или накладная.
  3. Уровень защиты. Вентиляционная конструкция должна защищать систему от осадков, загрязнений, грызунов. Дополнительно любая решетка может быть снабжена защитной сеткой 10х10 мм или москитная сетка, которая не будет пропускать даже мелкий мусор и насекомых.

Варианты монтажа наружных решеток:

  1. Монтаж решеток с помощью саморезов. Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.
  2. Монтаж решеток с помощью монтажной пластины. В данном случае крепление скрытое и обеспечивает надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединении (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.
  3. Скрытое крепление с помощью монтажного уголка. Подходит только для встраиваемых решеток. В этом случае монтаж решеток производится с помощью саморезов через специальный монтажный уголок, жестко приваренный к рамке решетки, при этом в строительном проёме или адаптере необходимо заранее предусмотреть крепление закладного крепежного элемента, к которому в свою очередь будет крепиться решетка.
  4. Утопленный монтаж. Подходит только для накладных решеток. Решетка утапливается внутри строительного проема , таким образом, что лицевая часть решетки находится на одной плоскости со стеной. Крепление решетки в таком случае производится также с помощью саморезов через внутреннюю рамку решетку в торец строительного проёма или через лицевую рамку решетки в заранее установленные в проёме закладные крепежные детали.

Преимущества наружных решеток THE GRILLES:

  • собственное производство, за счет чего мы предлагаем лучшие цены на рынке;
  • разнообразный ассортимент, позволяет подобрать наружную решетку с учетом технических особенностей и дизайна здания;
  • изготавливаем любой размер с шагом 1 мм;
  • возможность изготовления решеток по Вашим чертежам;
  • высококвалифицированные менеджеры помогут сделать правильный выбор.
