Круглый диффузор скрытого монтажа с пленум-боксом LCD-КСД

Итог

7 466 ₽/шт

Обновление цены
Купить в один клик
В корзине шт.
Вес/Объем

Описание

Скачать описание

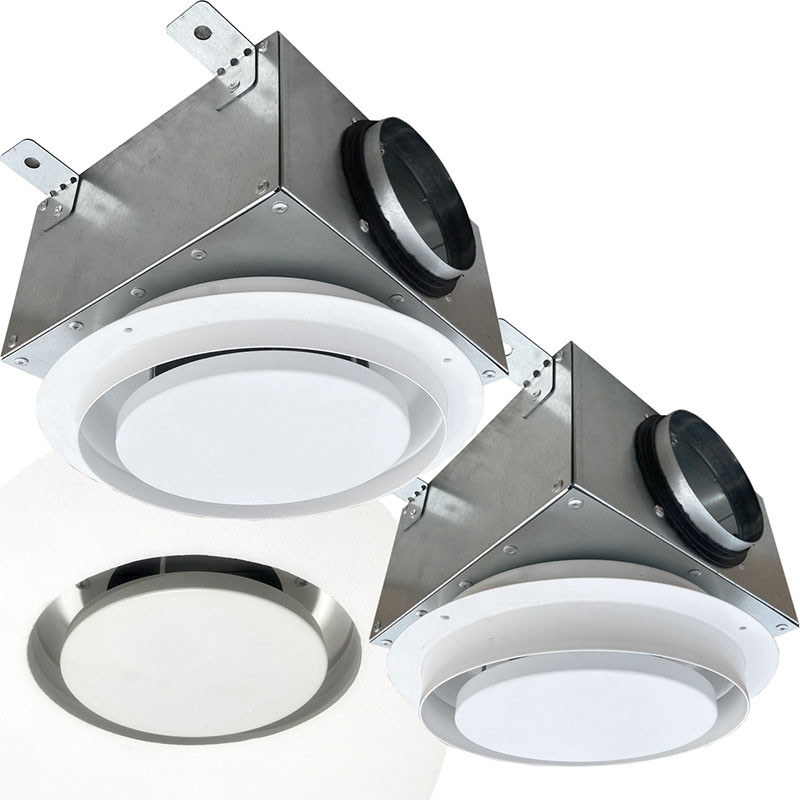

Круглый диффузор скрытого монтажа с пленум-боксом LCD-КСД



Теневой вентиляционный диффузор LCD предназначен для установки в навесной потолок из гипсокартона. Диффузор применяется как для притока с вертикальной подачей воздуха, так и для вытяжки.

Особенности диффузора LCD:

  • Типоразмеры 100, 125, 160, 200 соответствуют диаметру подводящего воздуховода.
  • Варианты установки под 1 или 2 слоя ГКЛ толщиной 12,5 мм.
  • Лицевая панель крашеная или под декоративную вставку.
  • Скрытый монтаж. После установки диффузора остаются видимыми только щель и лицевая панель, что соответствует тенденциям современного интерьера - минимализм.
  • Адаптер (КСД) для подключения к воздуховоду поставляется в сборе с диффузором. Специально разработанная конструкция позволяет добиться минимального занижения потолков до 106 мм.
  • Съемная лицевая панель на мощных магнитах и страховочный трос придают надежность конструкции.
    Возможность комплектации клапаном расхода для регулировки объема подаваемого воздуха.
  • Покрытие диффузора порошковая полиэфирная эмаль RAL 9016M (цвет белый матовый), оттенок цвета специально подобран под цвет белого матового полотна. Адаптер поставляет без покрытия. По запросу возможно покрытие в любой цвет по каталогу RAL как диффузора, так и адаптера.
  • Материал изготовления – оцинкованная сталь 0,9 мм.

















Результаты гидрогазодинамического моделирования на примере диффузора LCD-160 при подаче 100 м3/ч

Распределение воздушного потока в сечении диффузора

Потеря давления в сечении диффузора

Скорость потока в сечении диффузора















Характеристики

  • Место применения
    В гипсокартон
  • Производитель
    ООО "ВЕНТРЕШЕТКИКОМ"
  • Вид решетки
    Потолочные
  • Способ монтажа
    Скрытого монтажа
  • Регулировка
    Регулируемая
  • Бренд
    THE GRILLES
  • Форма
    Круглые
  • Материал
    Оцинкованная сталь
  • Конструкция
    Разборная
  • Предоплата
    100%

Особенности

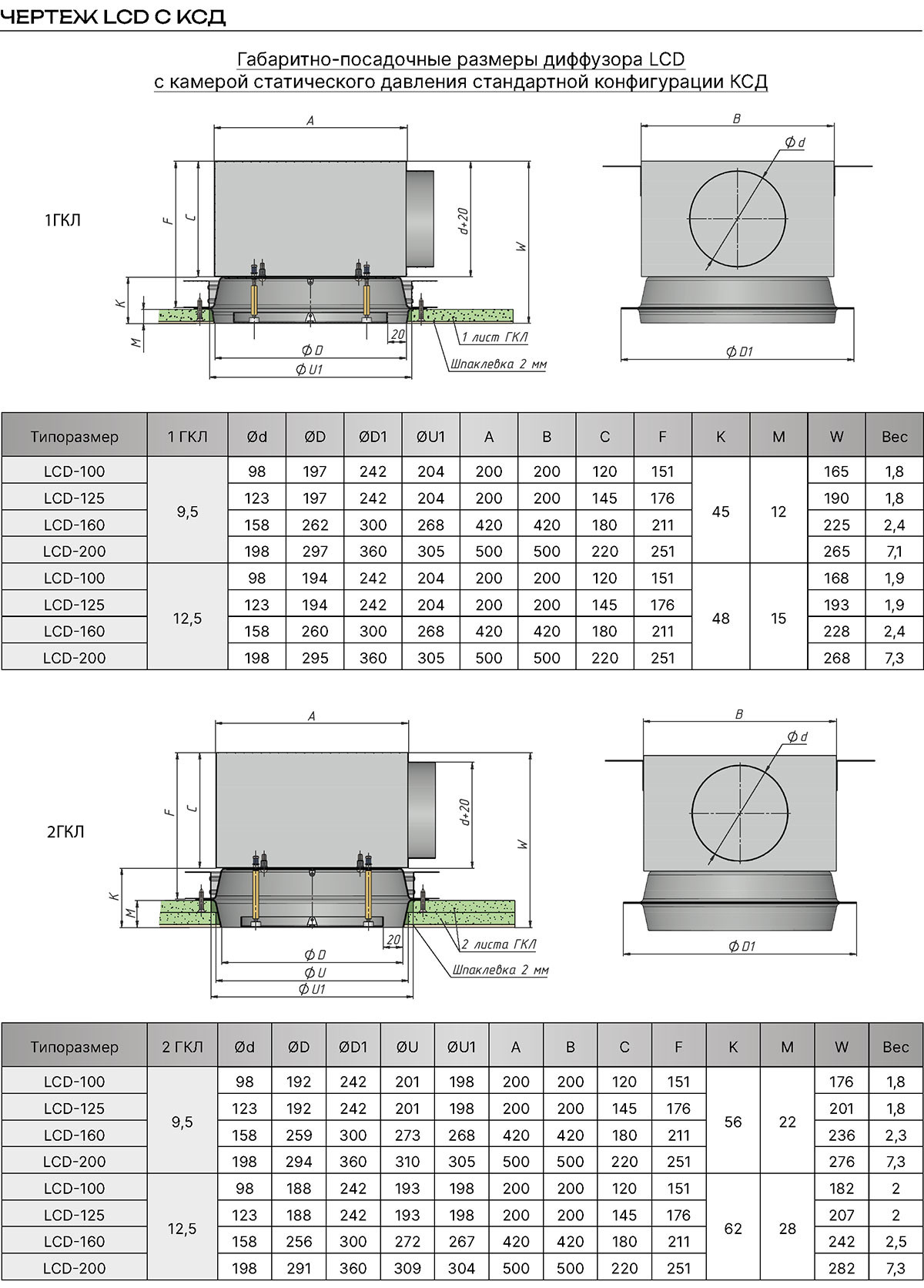

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

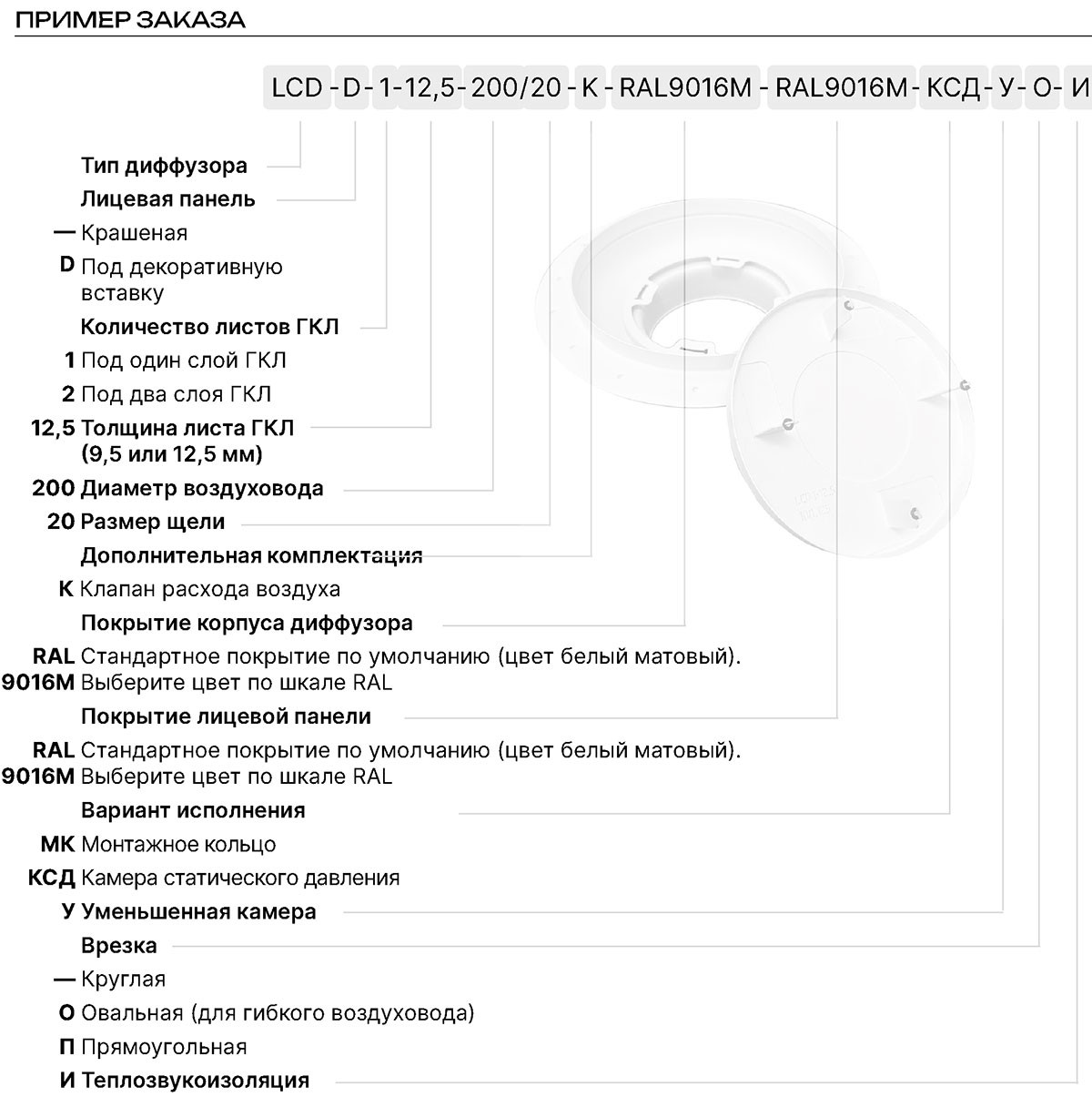

Пример заказа
