Пленум-бокс для подключения диффузора TSO к воздуховоду

Пленум-бокс для подключения диффузора TSO к воздуховоду

Камера статического давления (КСД/КСР) является элементом систем вентиляции и кондиционирования воздуха и используется для подключения диффузоров к воздуховоду.

Воздухораспределяющие диффузоры с камерами статического давления обеспечивают:

• равномерное истечение воздушного потока по сечению воздухораспределителей;
• снижение шума, приходящего по  сети к воздухораспределителю;
• удобство монтажа воздухораспределителей на круглых воздуховодах.

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. Для регулирования расхода воздуха камеры статического давления КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. КСД могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

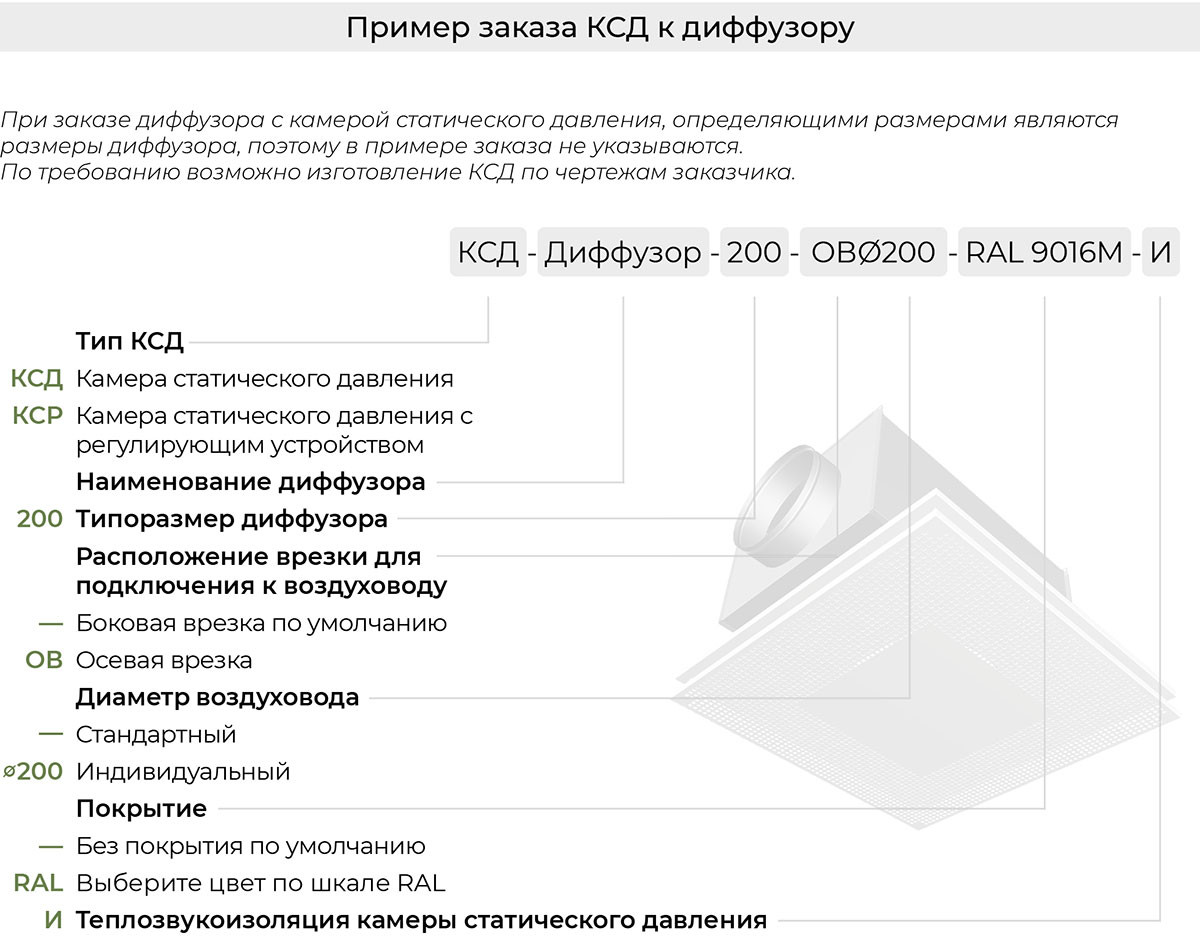

КСД изготавливается для диффузоров следующих типоразмеров: TSO-100, TSO-125, TSO-160, TSO-200, TSO-250, TSO-315, TSO-400. Заказать потолочный регулируемый диффузор TSO.
