Диффузор скрытого монтажа PV для подвесного потолка
Описание
Скачать описание![](https://grilles.ru/storage/category/48/descr/2018231473.jpg)
Диффузор скрытого монтажа PV для подвесного потолка

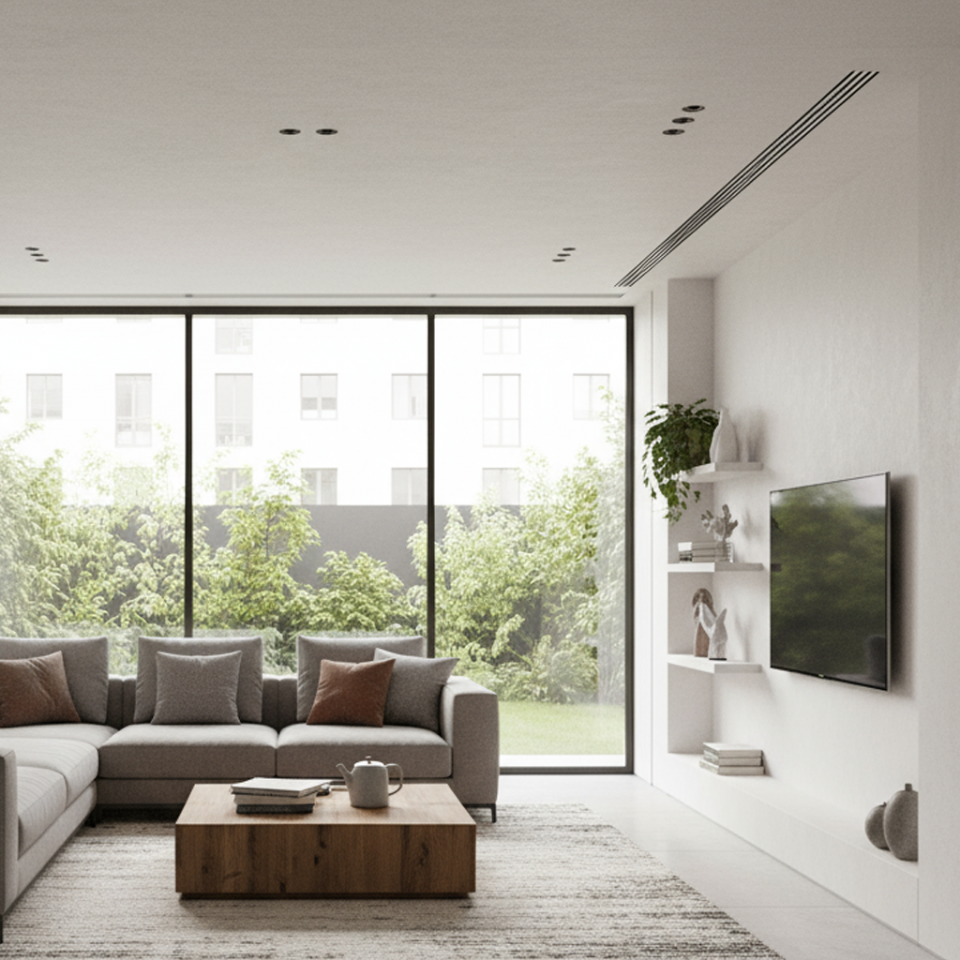

Линейные щелевые диффузоры скрытого монтажа PV серии ProfiVent используются в системах приточно-вытяжной вентиляции и кондиционирования. Чаще всего устанавливаются в подвесные потолки или в стены из гипсокартона рядом с потолком.
Особенности диффузора PV:
- Наличие монтажных консолей, которые обеспечивают плотное прилегание решетки к гипсокартонной плите без необходимости в монтажной раме.
- Регулирование направления воздушного потока с помощью скользящего дефлектора внутри диффузора.

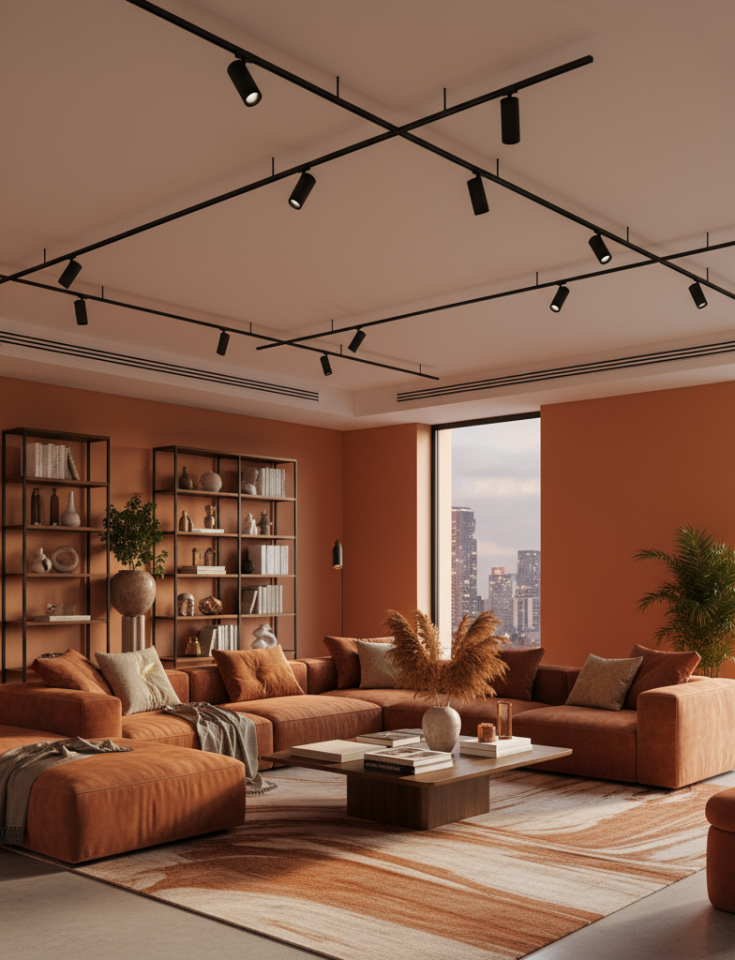

- Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения.
- Одна лаконичная линия позволяет достичь эстетического совершенства.
- Рекомендуемый максимальный размер диффузора 3000 мм, минимальный 300 мм.
Диффузоры изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус окрашивается в белый цвет матовый RAL 9016М, дефлектор в черный цвет матовый RAL 9005М. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL, как корпуса, так и дефлектора.
Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию КСД поставляются в неокрашенном виде.
![](https://grilles.ru/storage/category/48/descr/40938601.jpg)
![](https://grilles.ru/storage/category/48/descr/488027731.jpg)
![](https://grilles.ru/storage/category/48/descr/1506669819.jpg)
![](https://grilles.ru/storage/category/48/descr/1946915331.jpg)
![](https://grilles.ru/storage/category/48/descr/1097029744.jpg)

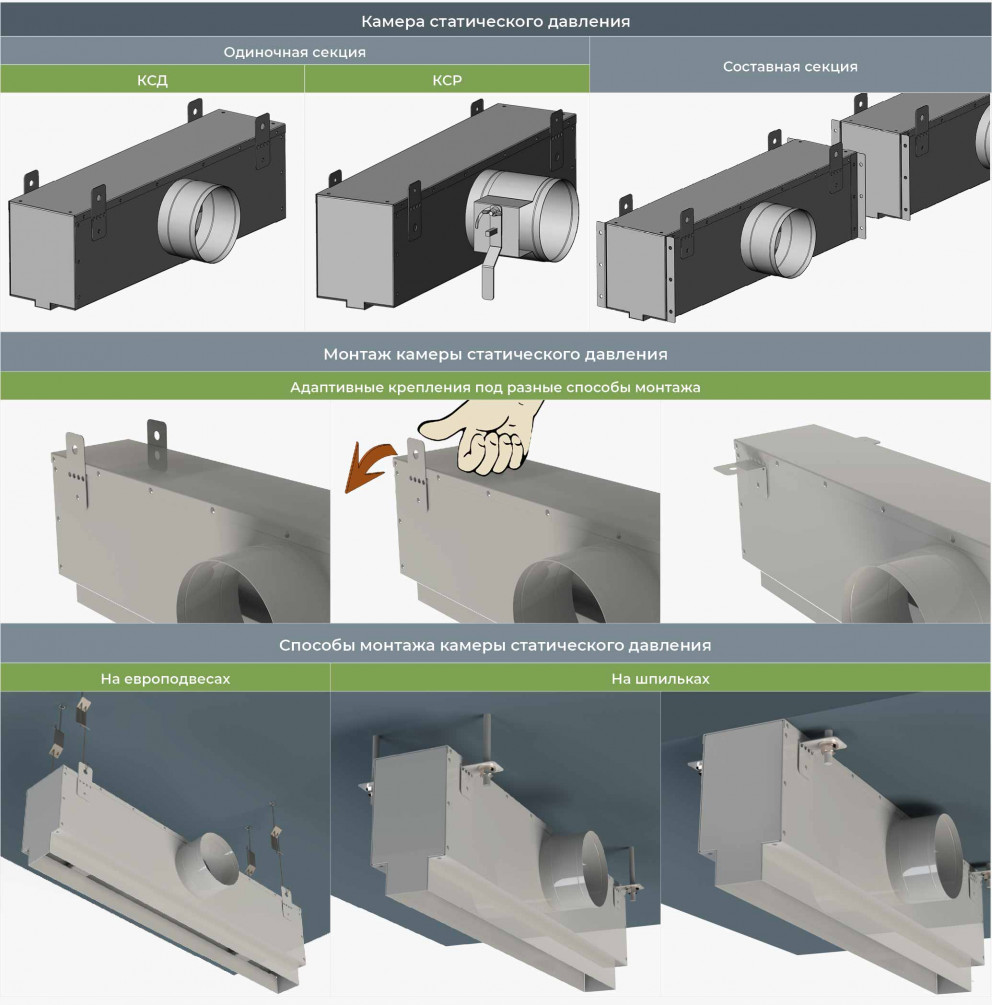

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
![](https://grilles.ru/storage/category/48/descr/686468100.jpg)
Типы КСД:
- КСД - стандартная камера с круглой врезкой;
- КСД-У - уменьшенная камера с круглой врезкой;
- КСД-У-О - уменьшенная камера с овальной врезкой;
- КСД-У-П - уменьшенная камера с прямоугольной врезкой.
Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.
![](https://grilles.ru/storage/category/48/descr/1816206303.jpg)

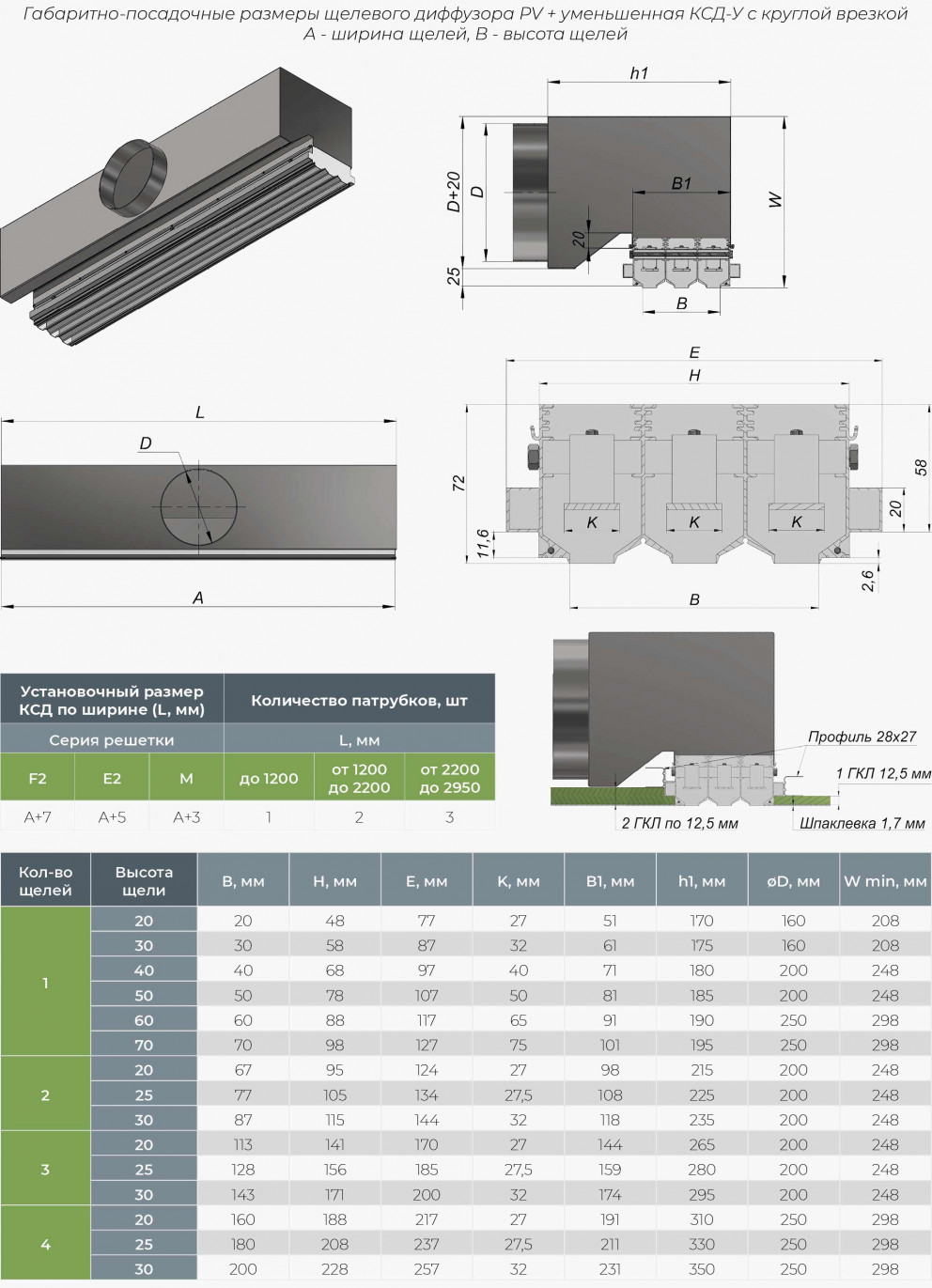

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
![](https://grilles.ru/storage/category/48/descr/1883944638.jpg)

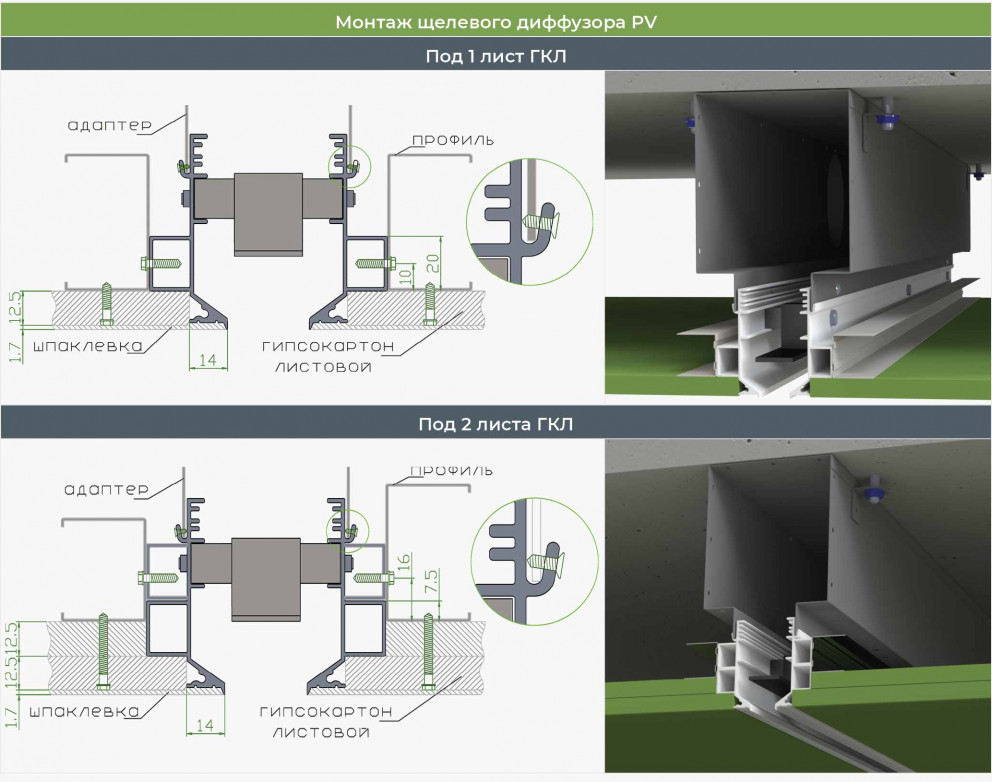

Монтаж производится с помощью винтового соединения или заклепок к горловине КСД. При заказе решетки в комплекте с камерой статического давления, решетка поставляется в сборе с КСД. После монтажа КСД с установленной решеткой производится установка потолочных профилей и монтаж листов из гипсокартона (ГКЛ) при помощи саморезов по металлу, затем шпаклевка и покраска. Под шпаклевку предусмотрено 1,7 мм. После монтажа видимой частью остаются только щели диффузора.
В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины - коннекторы. Изделия для крепления диффузоров входят в комплект поставки.
![](https://grilles.ru/storage/category/48/descr/922169719.jpg)

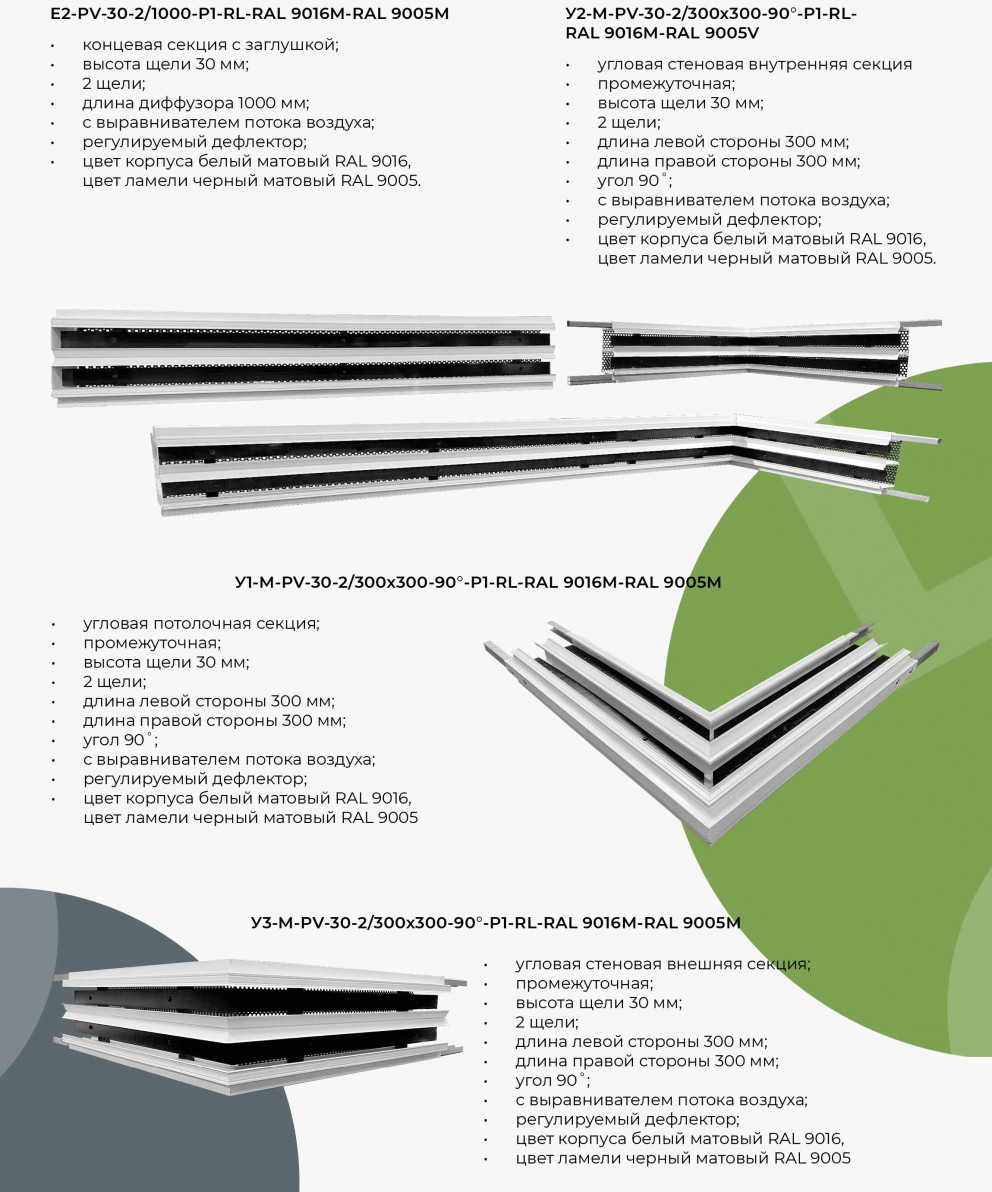

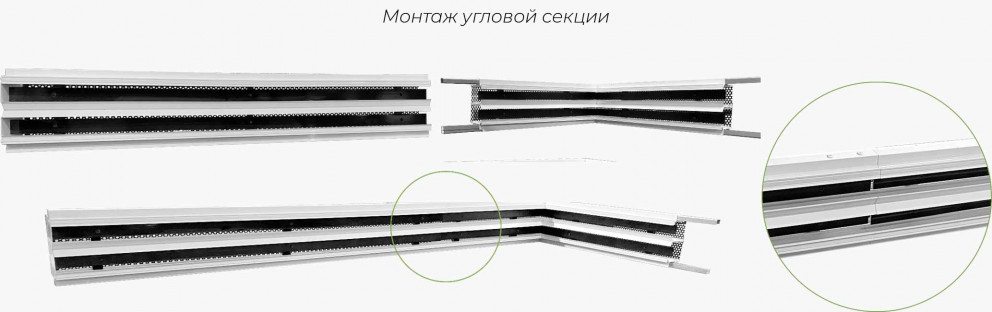

Конфигурация диффузора. По требованию заказчика возможно изготовить диффузоры радиусной формы или угловые для модульной сборки непрерывной линии по всему периметру. При установке системы вентиляции в радиусные стены, ниши, арочные своды требуются диффузоры и адаптеры аналогичной изогнутой формы заданного радиуса.
![](https://grilles.ru/storage/category/48/descr/98492185.jpg)
![](https://grilles.ru/storage/category/48/descr/1402877278.jpg)
![](https://grilles.ru/storage/category/48/descr/1627388316.jpg)
![](https://grilles.ru/storage/category/48/descr/1491975879.jpg)
![](https://grilles.ru/storage/category/48/descr/1615162899.jpg)
![](https://grilles.ru/storage/category/48/descr/1635054883.jpg)
![](https://grilles.ru/storage/category/48/descr/1637681197.jpg)
![](https://grilles.ru/storage/category/48/descr/645120097.jpg)
![](https://grilles.ru/storage/category/48/descr/148855472.jpg)
В диффузорах на 2, 3, 4 щели в комплектации с выравнивателем потока возможно осуществление вертикальной струи и наклонной струи, если дефлектор будет регулируемый. В зависимости от размера щели и объема подаваемого воздуха наклонная струя может быть направлена под углом от 30 до 60°.
![](https://grilles.ru/storage/category/48/descr/1166867823.jpg)
![](https://grilles.ru/storage/category/48/descr/1756702991.jpg)
![](https://grilles.ru/storage/category/48/descr/216862390.jpg)
![](https://grilles.ru/storage/category/48/descr/1578397807.jpg)
![](https://grilles.ru/storage/category/48/descr/853638408.jpg)
![](https://grilles.ru/storage/category/48/descr/1599828479.jpg)
![](https://grilles.ru/storage/category/48/descr/875850788.jpg)
Характеристики
-
Место примененияВ гипсокартон
-
ПроизводительООО "ВЕНТРЕШЕТКИКОМ"
-
Серия решеткиProfivent
-
Вид решеткиЩелевые
-
Способ монтажаСкрытого монтажа
-
ФормаПрямоугольные
-
МатериалАлюминий
-
БрендTHE GRILLES
Особенности
-
КонструкцияНеразборная

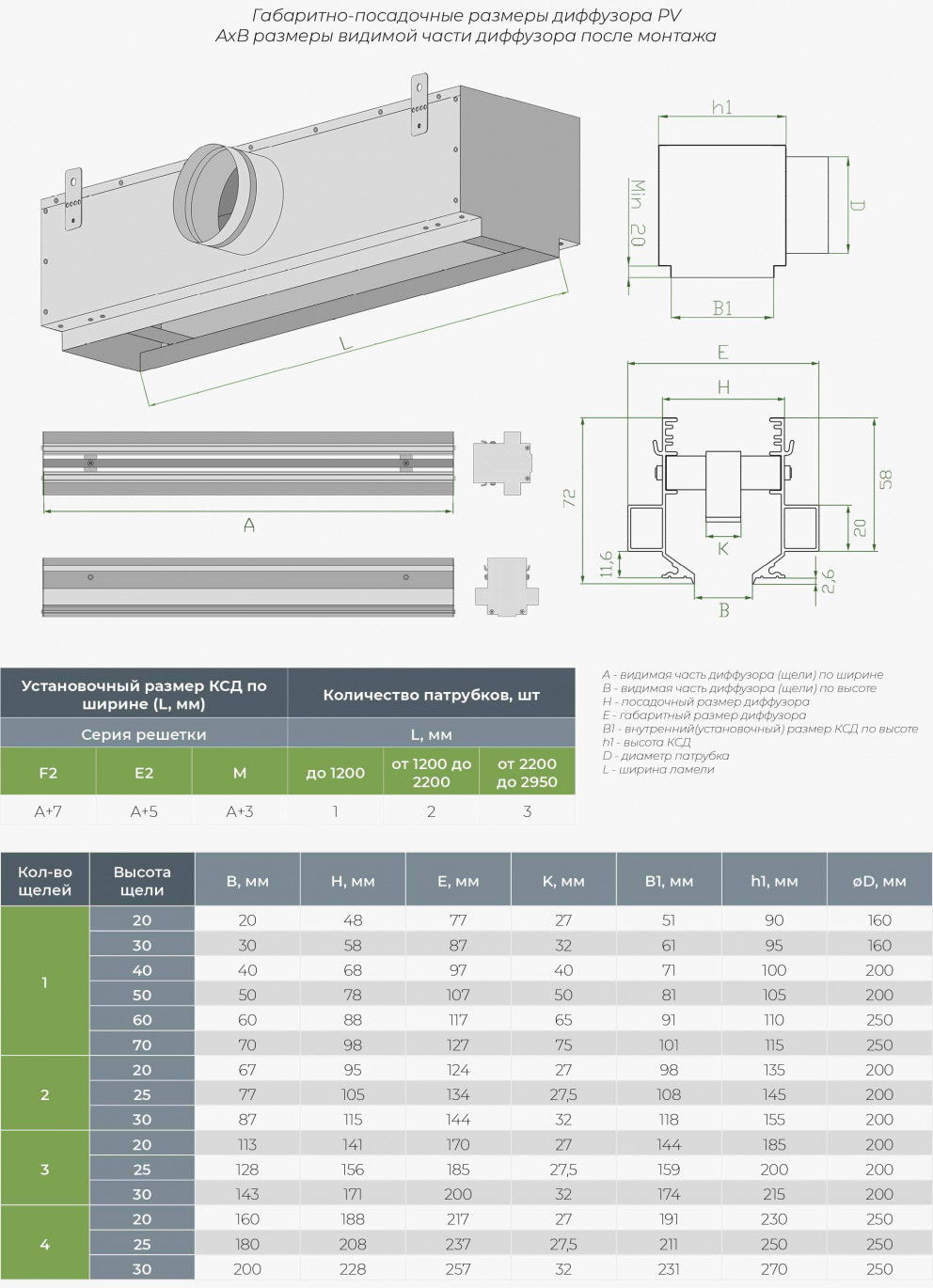

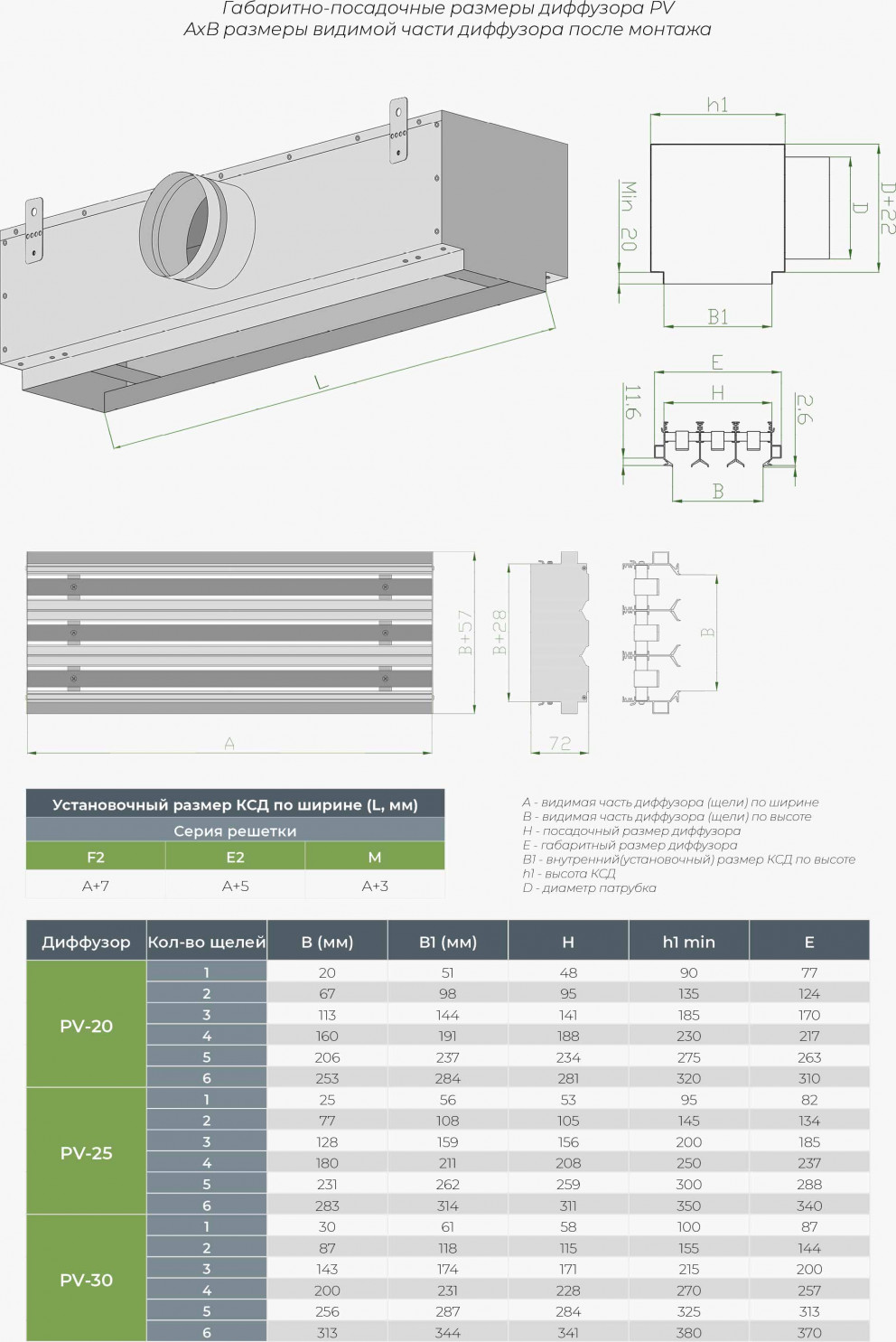

Чертеж
![](/storage/items/48/1280x960/251574581.jpg)
Отзывы
Отзывов нет. Станьте первым, кто оставит отзыв!

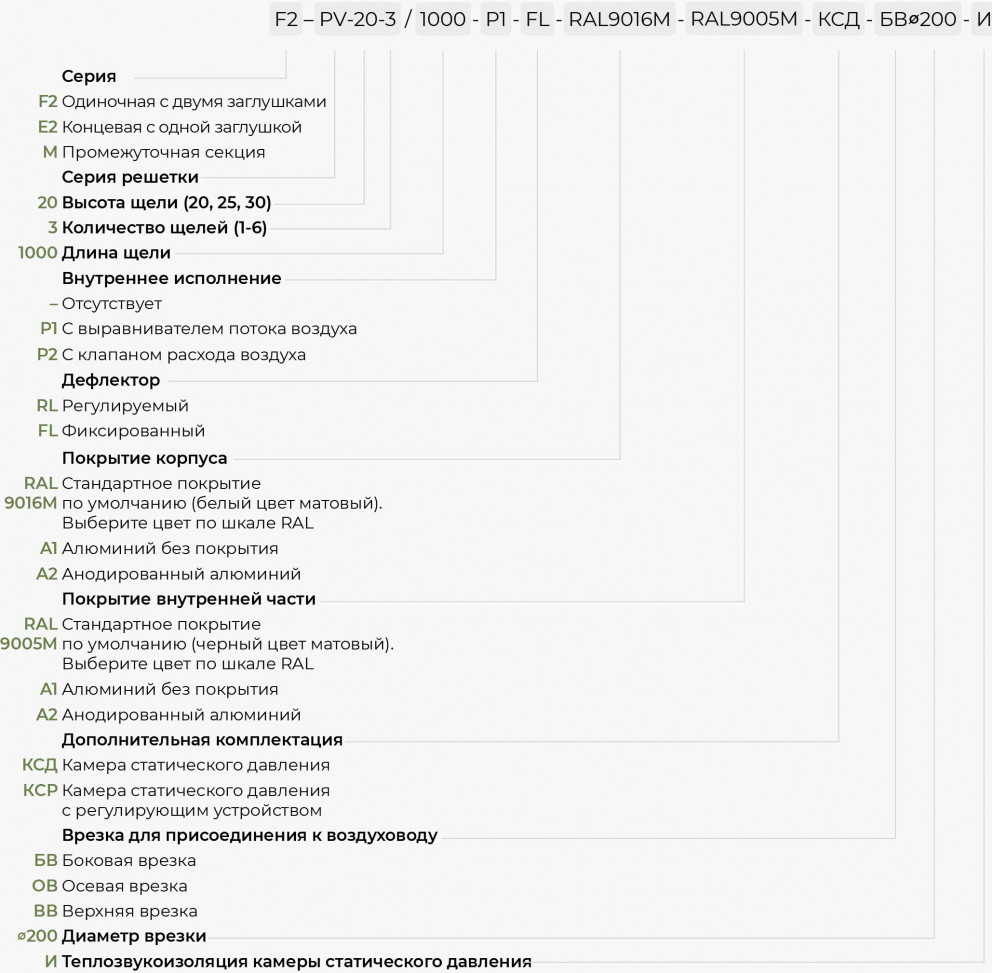

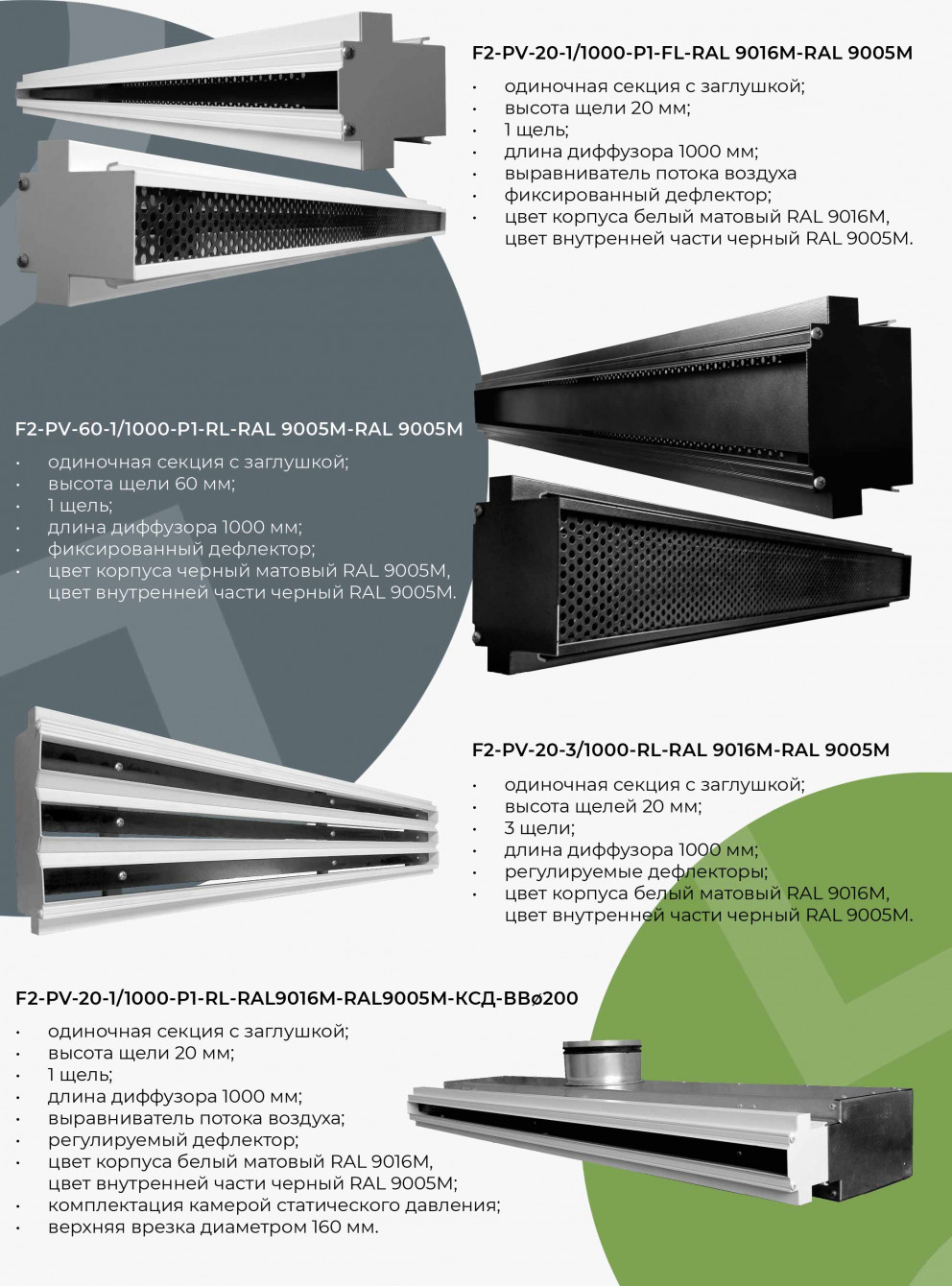

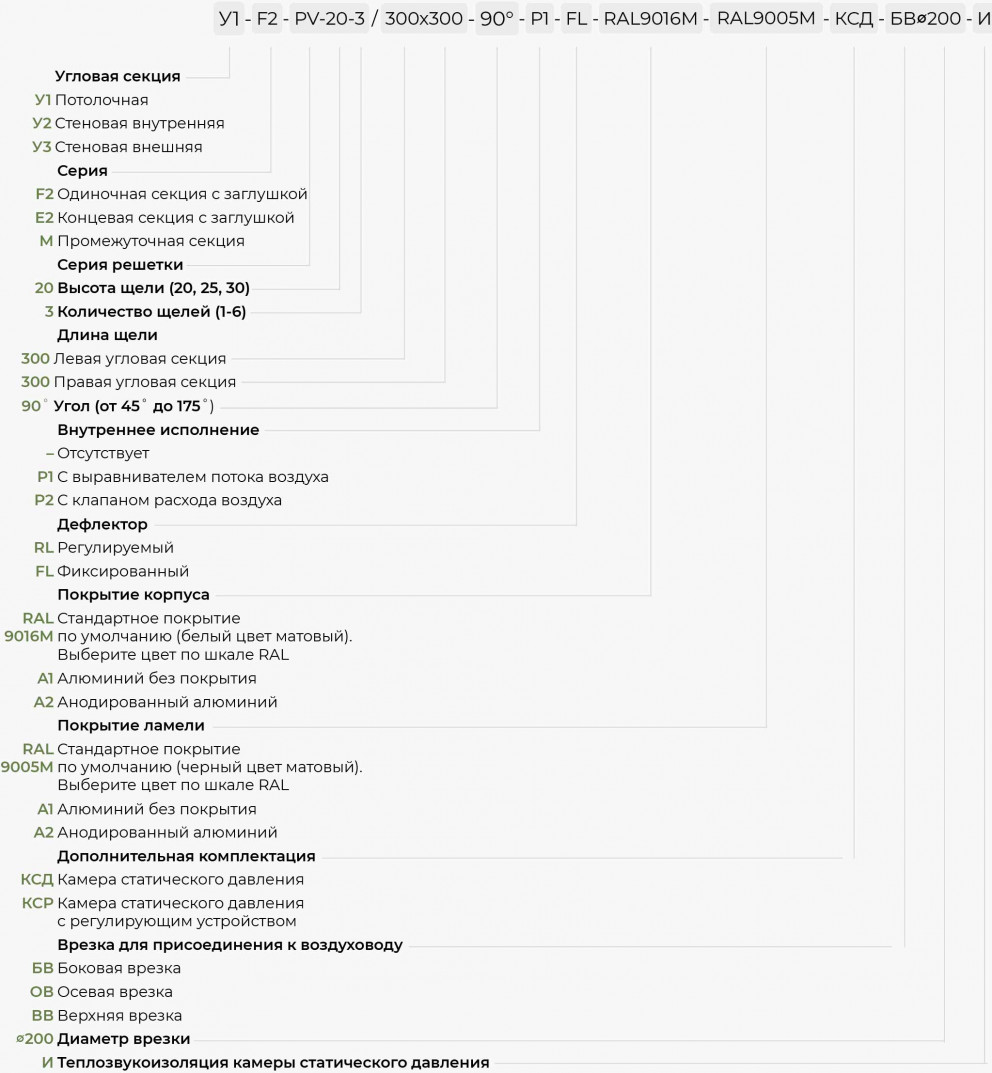

Пример заказа
![](/storage/items/48/1280x960/2043827102.jpg)
Стандартные размеры и площадь свободного сечения
