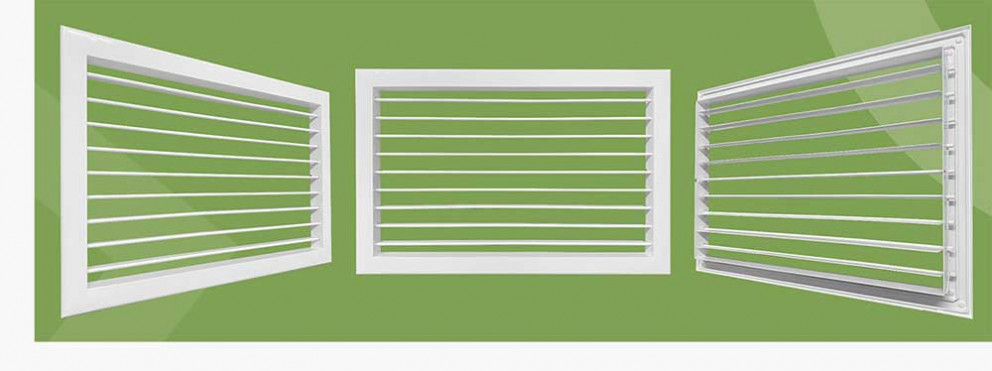

Решетка регулируемая РАГ

Артикул002029
  • Добавить в избранное
  • Задать вопрос
Артикул002029
  • Добавить в избранное
  • Задать вопрос

Решетка регулируемая РАГ

Итог

312 ₽/шт

Обновление цены
Купить в один клик
В корзине шт.

Решетка регулируемая РАГ



Однорядная регулируемая решетка РАГ используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для регулировки направления воздушного потока вверх и вниз. Монтируются в вентиляционные каналы и строительные проемы различных типов.

Особенности решетки:

  • горизонтально расположенные каплеобразные регулируемые жалюзи;
  • минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер 2900х2000 мм;

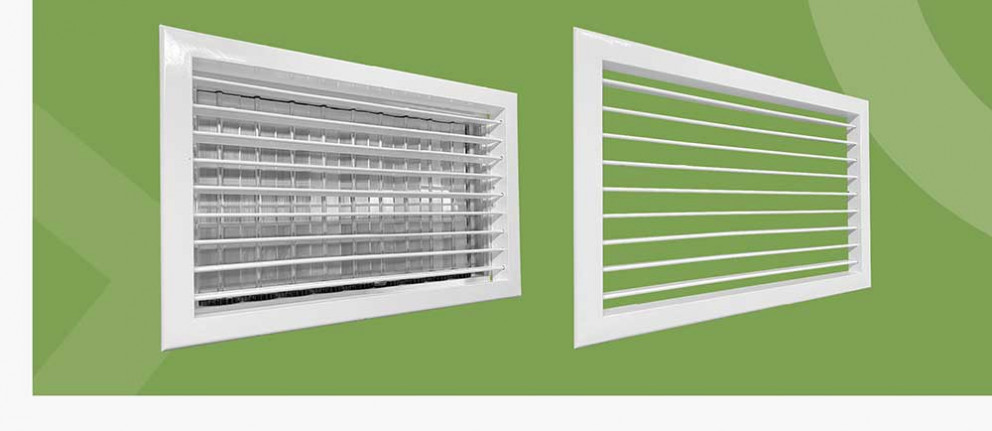

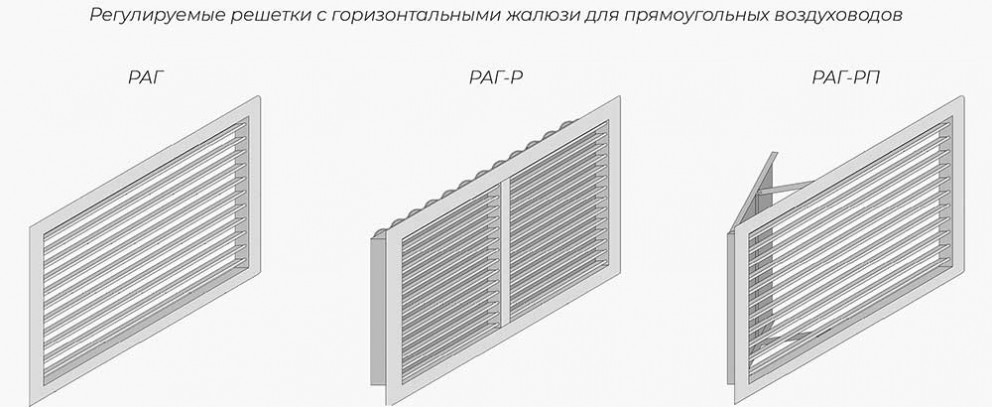

  • возможность комплектации клапаном расхода воздуха (КРВ) – РАГ-Р, или регулятором потока – РАГ-РП.

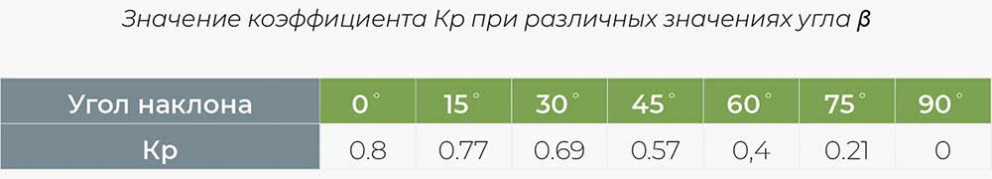

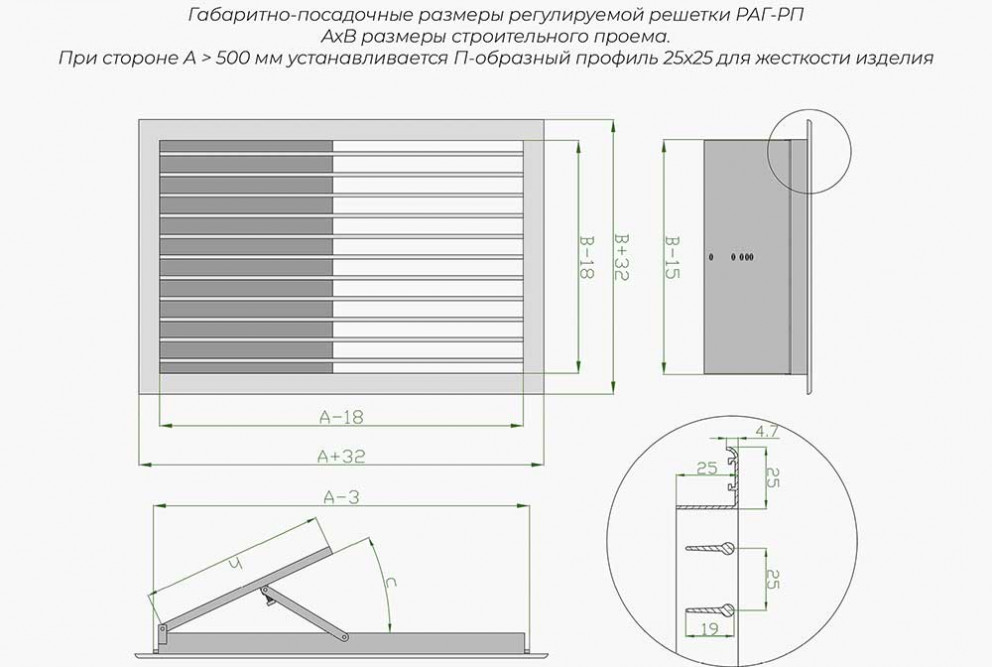

Регулятор потока воздуха - это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.





Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве КРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.

















Характеристики

  • Место применения
    В стены
  • Производитель
    THE GRILLES
  • Вид решетки
    Однорядные
  • Способ монтажа
    Встраиваемая
  • Регулировка
    Регулируемая
  • Форма
    Прямоугольные
  • Материал
    Алюминий
  • Конструкция
    Неразборная
  • Предоплата
    100%

Особенности

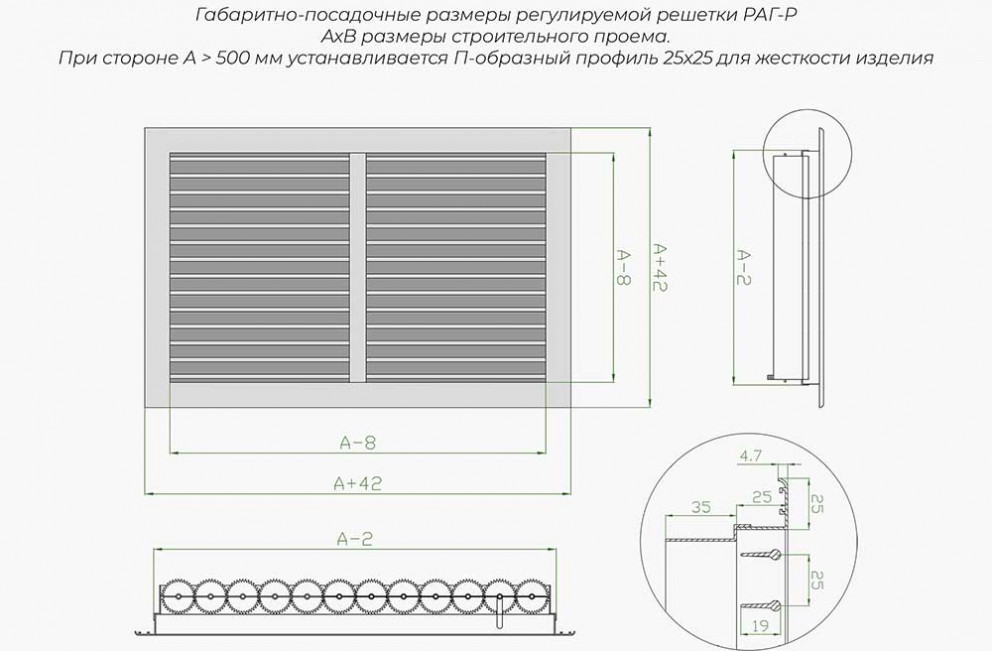

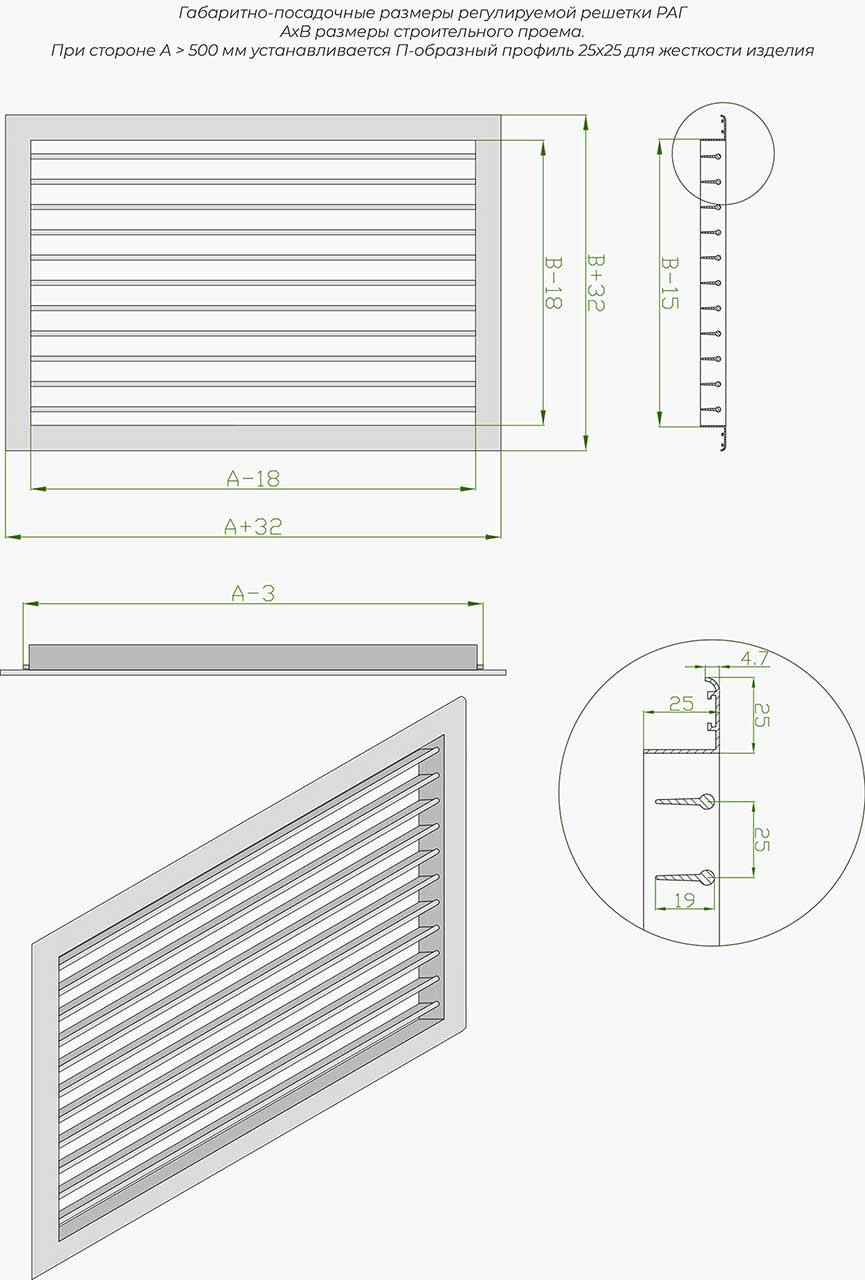

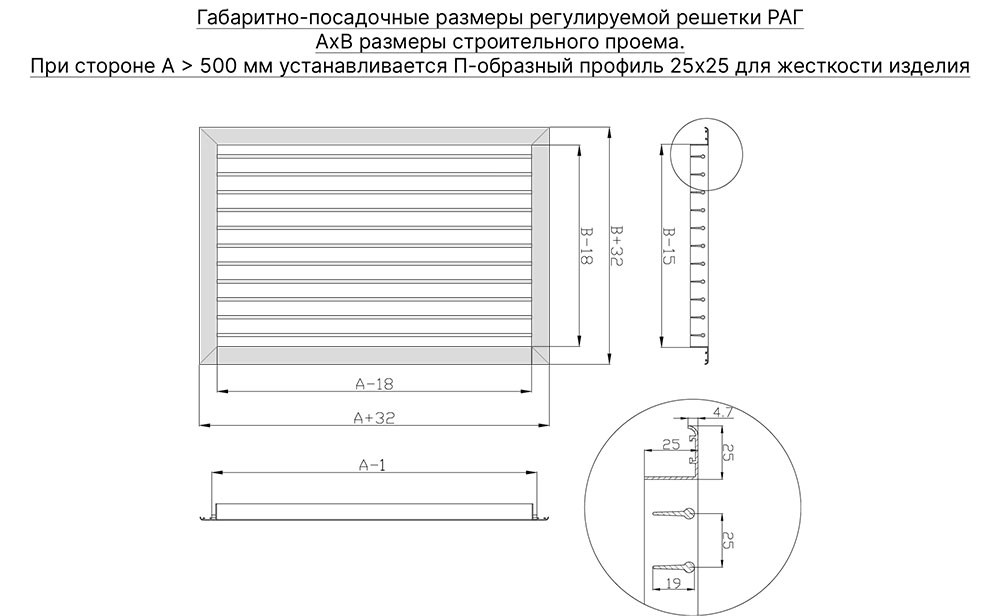

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

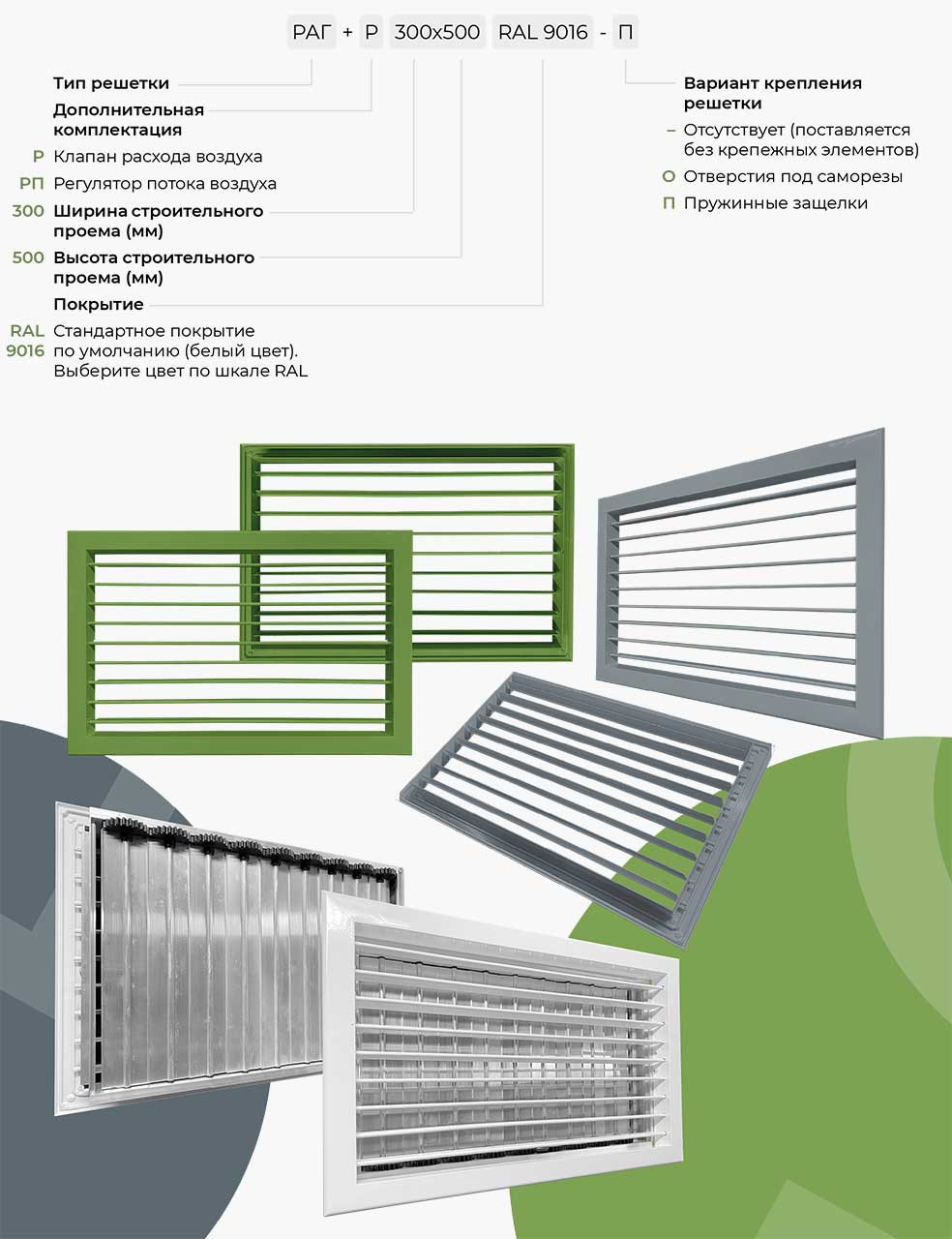

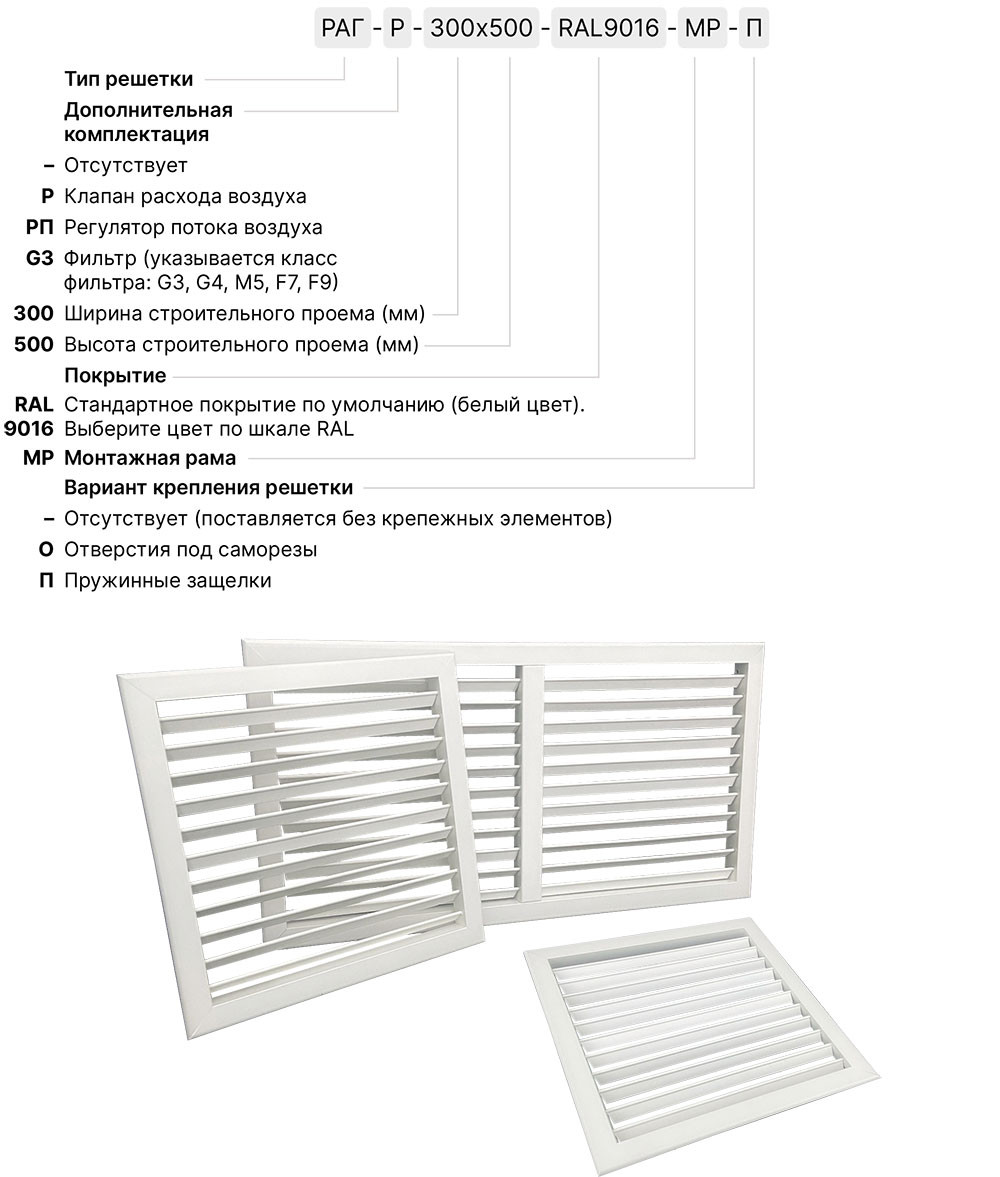

Пример заказа

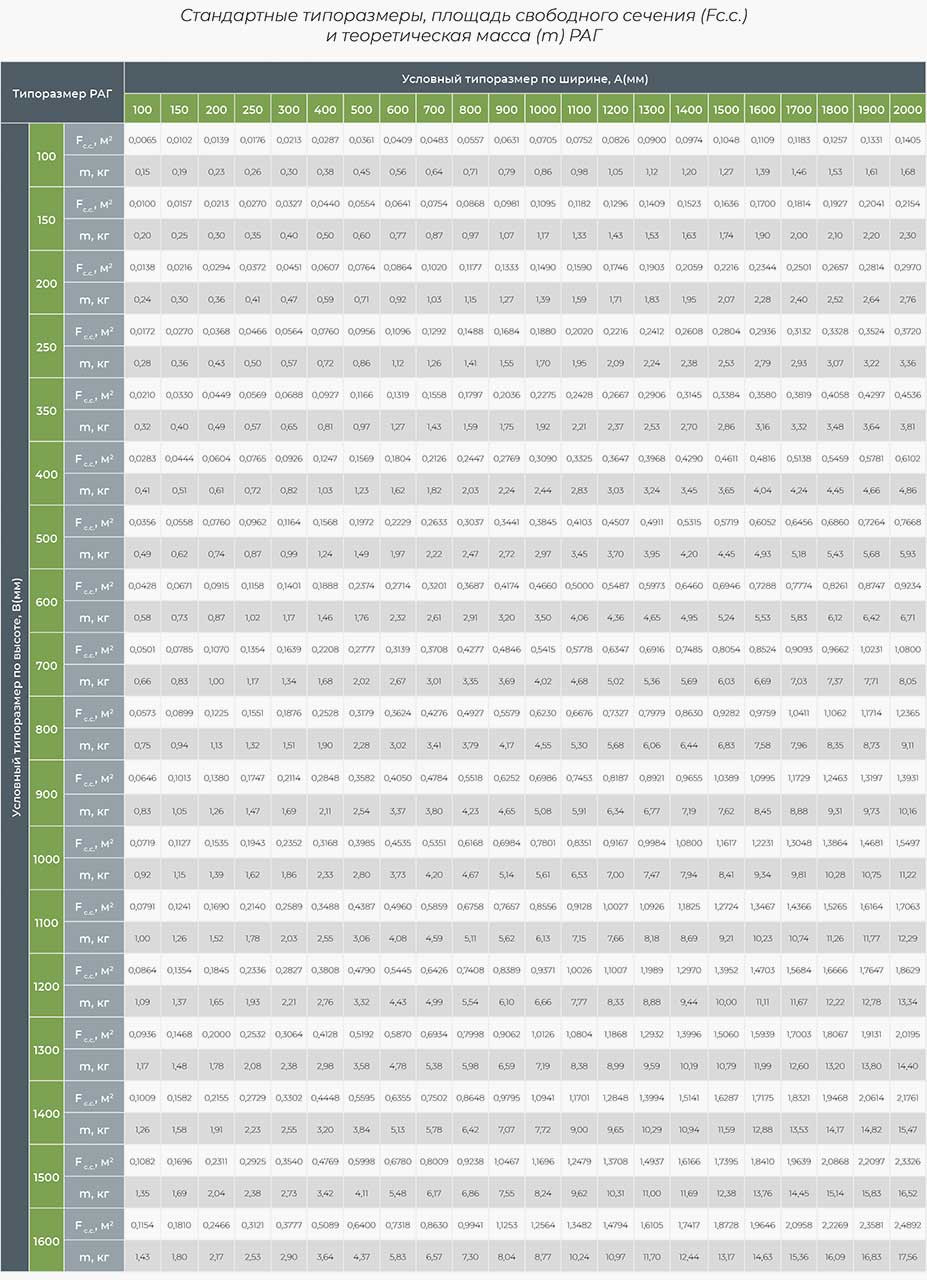

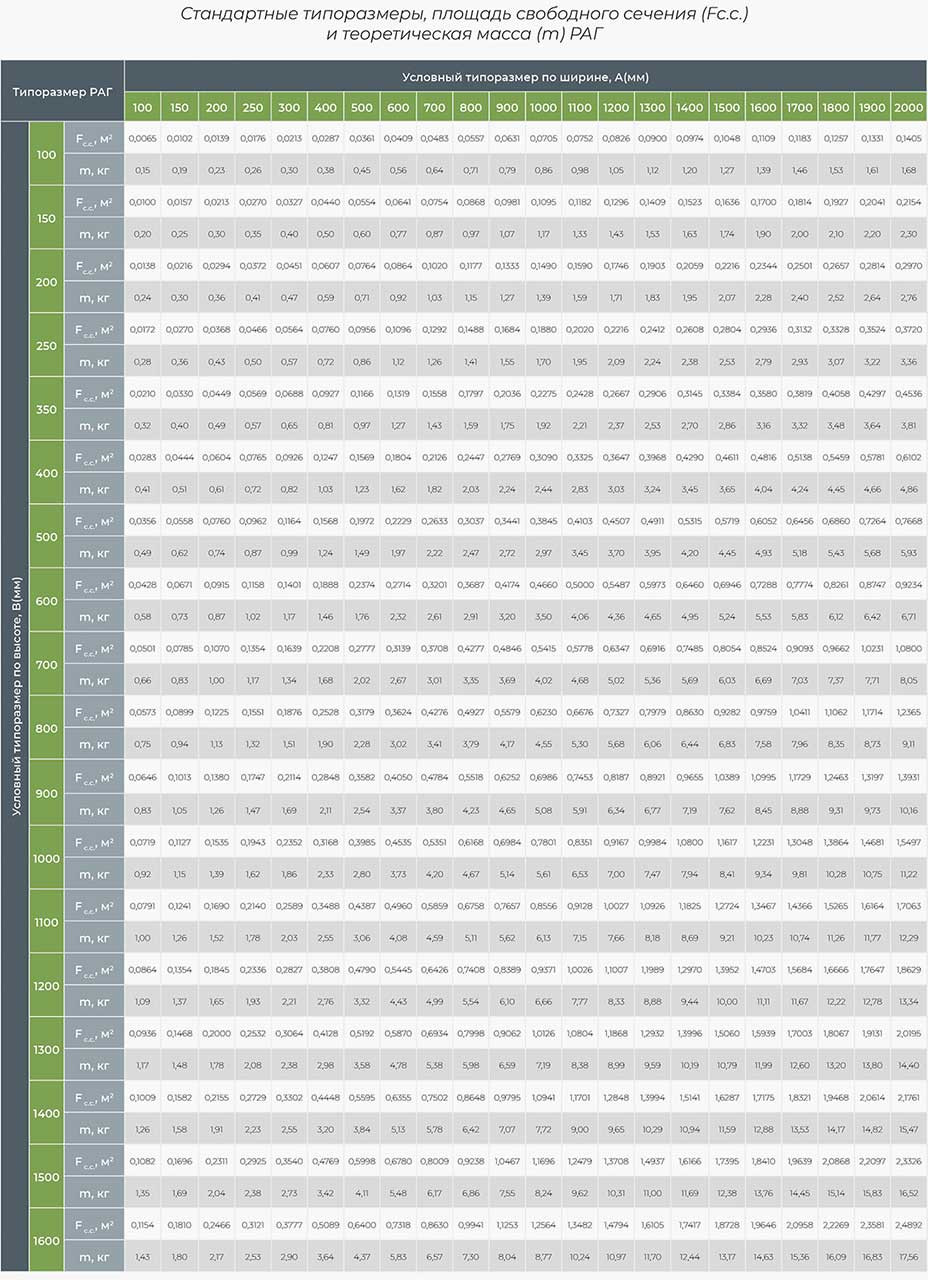

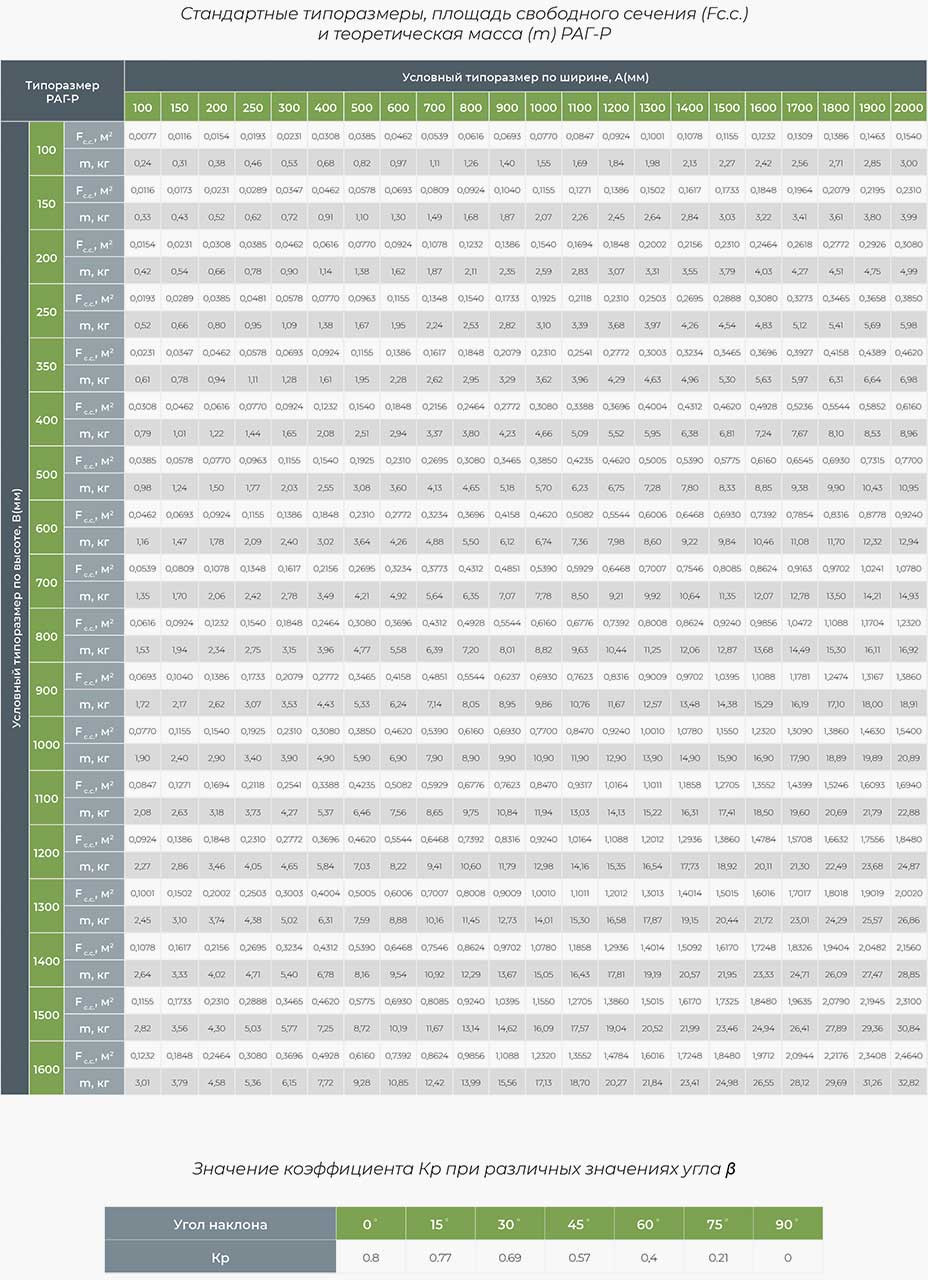

Стандартные размеры и площадь свободного сечения

Узнайте площадь свободного сечения и теоретическую массу, выбрав размер строительного проёма по горизонтали (мм) и типопараметр
Выберите значения:
Введите размер решетки по ширине (мм)
Введите размер решетки по высоте (мм), или количество щелей (для щелевых решеток)
Результаты расчета:
Рассчитать
