КСД для щелевых диффузоров PL

Итог

1 811 ₽/шт

Обновление цены
Купить в один клик
В корзине шт.

Описание

Камера статического давления (КСД/КСР) является элементом систем вентиляции и кондиционирования воздуха и используется для подключения щелевых диффузоров к воздуховоду.

Щелевые решётки с камерами статического давления обеспечивают:

  • равномерное истечение воздушного потока по сечению воздухораспределителей;
  • снижение шума, приходящего по  сети к воздухораспределителю;
  • удобство монтажа воздухораспределителей на круглых воздуховодах.

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. Для регулирования расхода воздуха камеры статического давления КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.





Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. КСД могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Патрубки могут быть установлены по любой стороне камеры: верхняя врезка (ВВ), боковая врезка (БВ), осевая врезка (ОВ). В зависимости от длины воздухораспределителя в камеру устанавливается один или два входных патрубка.





Щелевые решетки с камерами статического давления изготавливаются от размера 150 мм до 3000 мм с шагом 1 мм. Так же все щелевые решетки с камерами статического давления имеют возможность для монтажа в одну линию, стыковка осуществляется через отверстия в кронштейнах для стыковки на камерах болтовым соединением (крепеж в комплект поставки не входит).

В случае, если имеются особые требования к подбору решеток с камерами для монтажа в одну линию, необходимо согласование чертежа. При заказе щелевых решеток с камерами статического давления с нестандартной высотой и (или) нестандартным диаметром присоединительного патрубка, также требуется согласование чертежа.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Монтаж КСД и КСР к строительным конструкциям производится с помощью металлических тросов или с помощью резьбовых шпилек через монтажные отверстия в камере. Крепёжные элементы в комплект поставки не входят. Подшивной потолок устанавливается после монтажа камер. Щелевые диффузоры с камерой статического давления поставляются в разборном виде. Сначала в проем устанавливается камера статического давления, а затем монтируется диффузор посредством саморезов через крепежные элементы внутри решетки к закладным деталям в КСД.

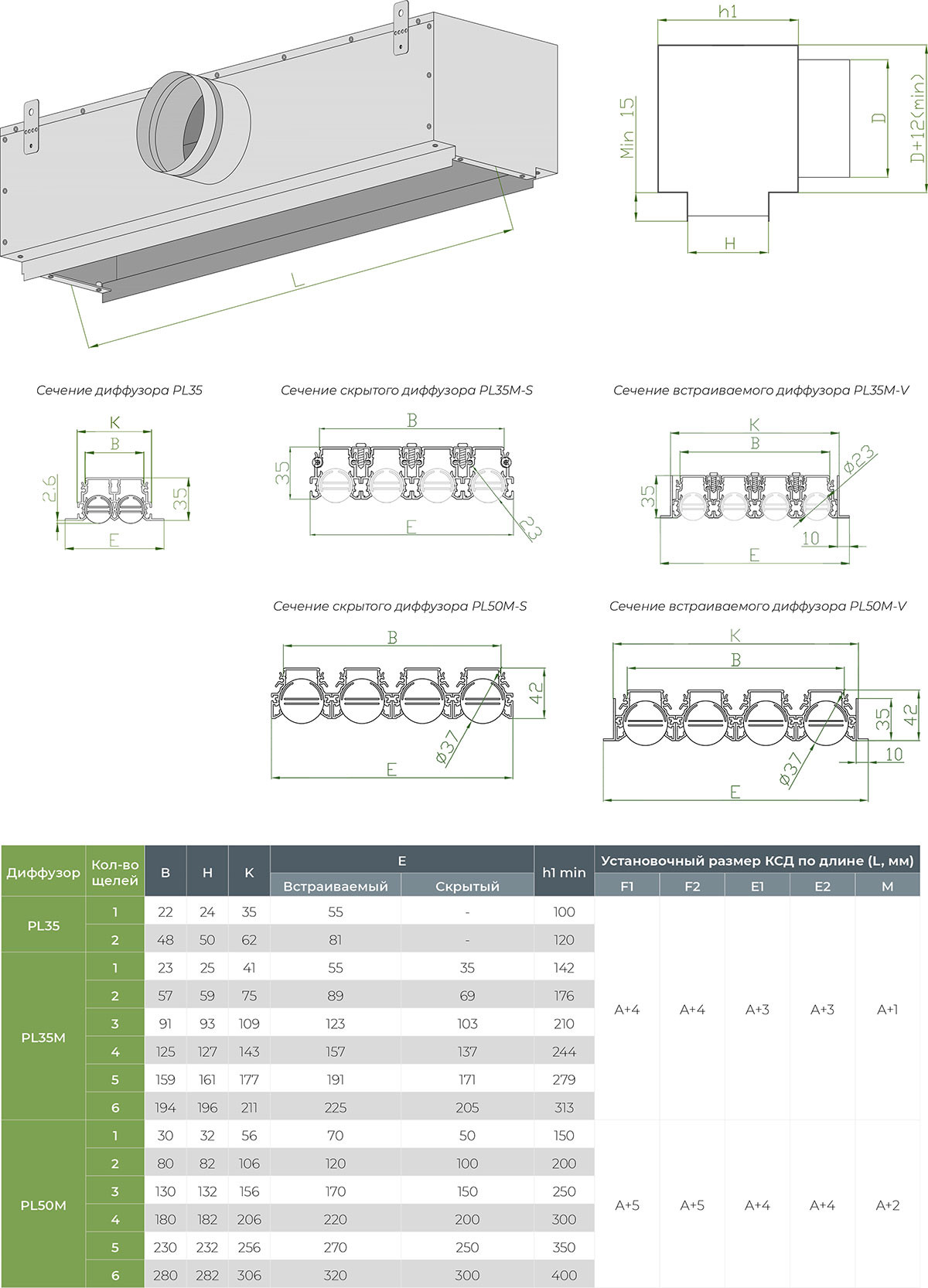

Габаритно-посадочные размеры щелевого диффузора PL35, PL35M, PL50M
с камерой статического давления





Характеристики

  • Место применения
    Приточно-вытяжная вентиляционная система
  • Производитель
    THE GRILLES
  • Форма
    Прямоугольные
  • Материал
    Оцинкованная сталь
  • Предоплата
    100%
