КСД для перфорированных и дизайнерских диффузоров аналог Lindab

Итог

984 ₽/шт

Купить в один клик
В корзине шт.

Описание

КСД для перфорированных и дизайнерских диффузоров аналог Lindab



Камера статического давления (КСД/КСР) является элементом систем вентиляции и кондиционирования воздуха и используется для подключения диффузоров к воздуховоду.

Воздухораспределяющие диффузоры с камерами статического давления обеспечивают:

  • равномерное истечение воздушного потока по сечению воздухораспределителей;
  • снижение шума, приходящего по  сети к воздухораспределителю;
  • удобство монтажа воздухораспределителей на круглых воздуховодах.

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. Для регулирования расхода воздуха камеры статического давления КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. КСД могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

При заказе КСД отдельно от диффузора необходимо учитывать, что определяющим размером является диаметр подключения к воздуховоду (Ød1 на чертеже).



Типоразмеры диффузоров для данного типа КСД:

Типоразмер диффузора

Модель диффузора
и камеры статического давления

Ссылка для заказа диффузора

PCA-100

PCA-125

PCA-160

PCA-200

PCA-250

PCA-315

PCA-400



Заказать круглый перфорированный диффузор PСA

PCAN-100

PCAN-125

PCAN-160

PCAN-200

PCAN-250

PCAN-315

PCAN-400

Заказать приточно-вытяжной диффузор c перфорацией PCAN

LCA-100

LCA-125

LCA-160

LCA-200

LCA-250

LCA-315

LCA-400

Заказать потолочный дизайнерский диффузор LCA

LCAN-100

LCAN-125

LCAN-160

LCAN-200

LCAN-250

LCAN-315

LCAN-400

Заказать плоский потолочный диффузор LCAN аналог

LKA-125

LKA-160

LKA-200

LKA-250

LKA-315

LKA-400



Заказать дизайнерский диффузор LKA

LKAN-125

LKAN-160

LKAN-200

LKAN-250

LKAN-315

LKAN-400

Заказать квадратный диффузор с плоской лицевой панелью LKAN

PKA-125

PKA-160

PKA-200

PKA-250

PKA-315

PKA-400

Заказать диффузор вентиляционный перфорированный PKA

PKAN-125

PKAN-160

PKAN-200

PKAN-250

PKAN-315

PKAN-400

Заказать приточно-вытяжной диффузор с отверстиями PKAN





Характеристики

  • Место применения
    Приточно-вытяжная вентиляционная система
  • Производитель
    THE GRILLES
  • Форма
    Прямоугольные
  • Материал
    Оцинкованная сталь
  • Конструкция
    Неразборная
  • Предоплата
    100%

Особенности

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

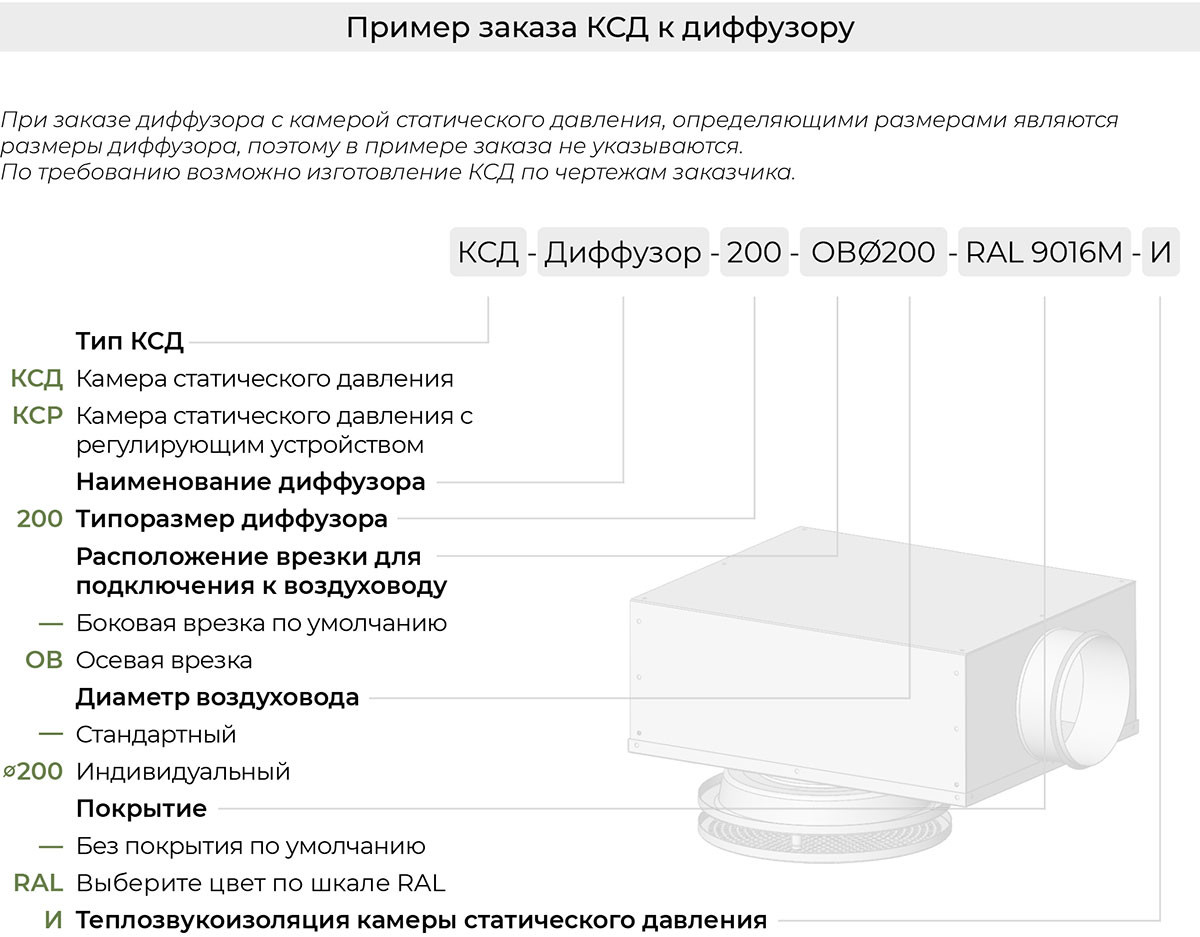

Пример заказа
