Камера статического давления для диффузоров TSK, TFF

Артикул000040
  • Добавить в избранное
  • Задать вопрос
Артикул000040
  • Добавить в избранное
  • Задать вопрос

Камера статического давления для диффузоров TSK, TFF

Итог

954 ₽/шт

Купить в один клик
В корзине шт.

Описание

Камера статического давления для диффузоров TSK, TFF



Камера статического давления (КСД/КСР) является элементом систем вентиляции и кондиционирования воздуха и используется для подключения диффузоров к воздуховоду.

Воздухораспределяющие диффузоры с камерами статического давления обеспечивают:

  • равномерное истечение воздушного потока по сечению воздухораспределителей;
  • снижение шума, приходящего по  сети к воздухораспределителю;
  • удобство монтажа воздухораспределителей на круглых воздуховодах.

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. Для регулирования расхода воздуха камеры статического давления КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. КСД могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

КСД изготавливается для диффузоров следующих типоразмеров:

  1. TSK-125, TSK-160, TSK-200, TSK-250, TSK-315;
  2. TFF-125, TFF-160, TFF-200.







Характеристики

  • Место применения
    Приточно-вытяжная вентиляционная система
  • Производитель
    THE GRILLES
  • Форма
    Прямоугольные
  • Материал
    Оцинкованная сталь
  • Конструкция
    Неразборная
  • Предоплата
    100%

Особенности

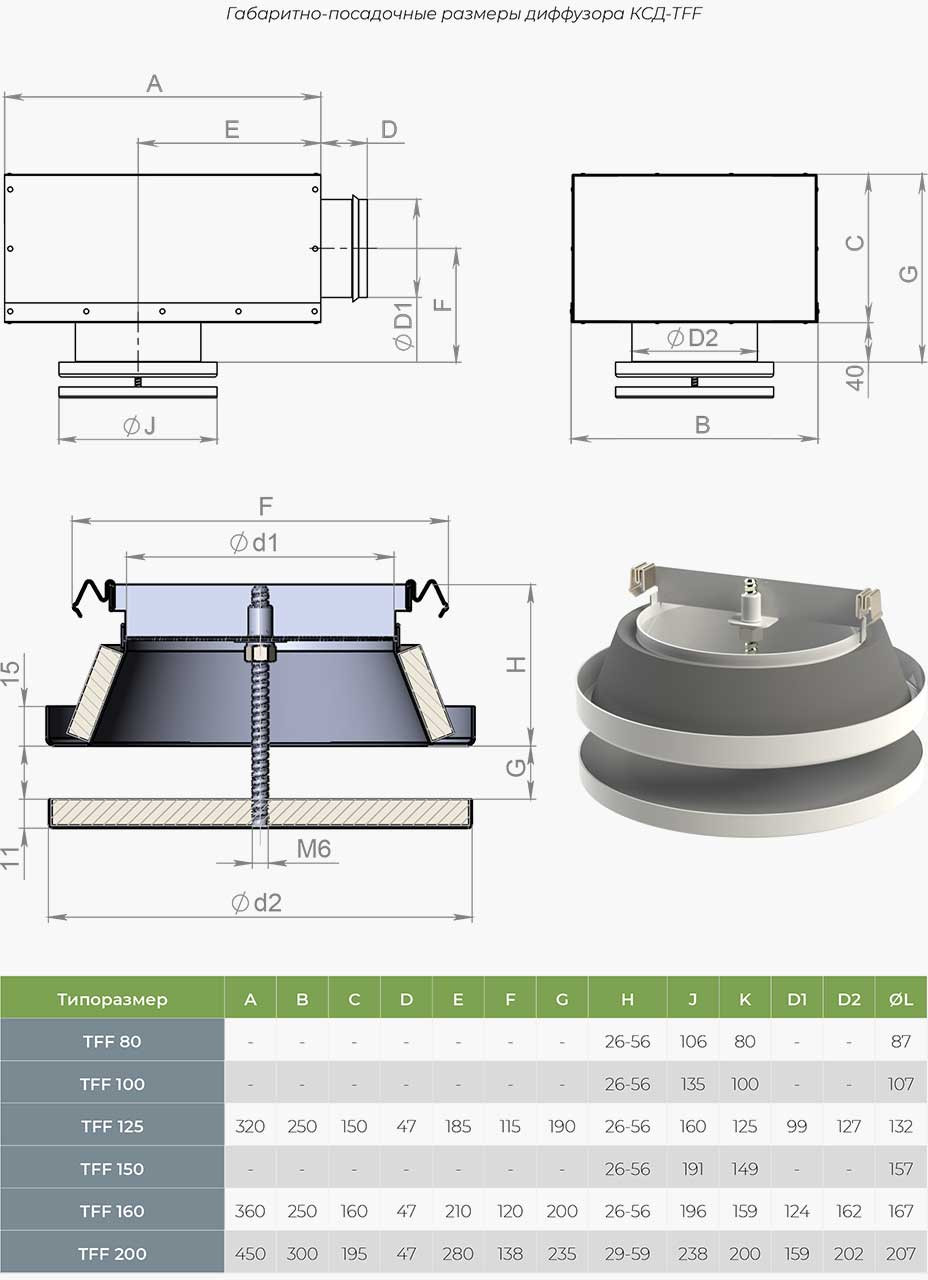

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

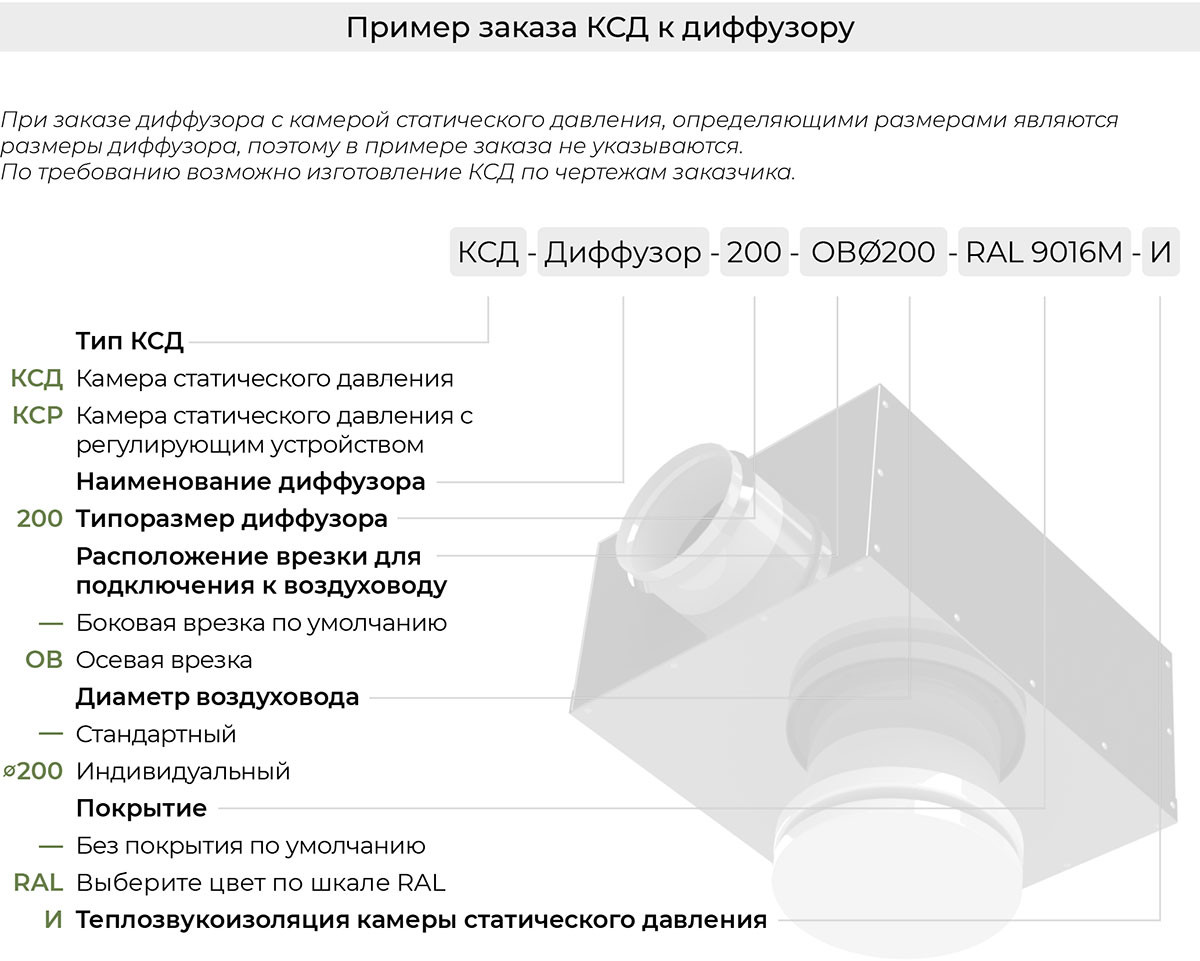

Пример заказа

Стандартные размеры и площадь свободного сечения

Узнайте площадь свободного сечения и теоретическую массу, выбрав размер строительного проёма по горизонтали (мм) и типопараметр
Выберите значения:
Введите размер решетки по ширине (мм)
Введите размер решетки по высоте (мм), или количество щелей (для щелевых решеток)
Результаты расчета:
Рассчитать
