Адаптер для решеток потолочных и настенных

Артикул002003
  • Добавить в избранное
  • Задать вопрос
Артикул002003
  • Добавить в избранное
  • Задать вопрос

Адаптер для решеток потолочных и настенных

Итог

250 ₽/шт

Купить в один клик
В корзине шт.

Описание

Адаптер для решеток потолочных и настенных



Адаптер (камера статического давления) является элементом систем вентиляции и кондиционирования воздуха и используется для подключения потолочных решеток к воздуховоду.

Потолочные решётки с адаптерами обеспечивают:

равномерное истечение воздушного потока по сечению воздухораспределителей;

снижение шума, приходящего по сети к воздухораспределителю;

удобство монтажа воздухораспределителей на круглых воздуховодах.

Камера статического давления (КСД/КСР) состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. Для регулирования расхода воздуха камеры статического давления КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. КСД могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Патрубки могут быть установлены по любой стороне камеры: верхняя врезка (ВВ), боковая врезка (БВ), осевая врезка (ОВ). В зависимости от длины воздухораспределителя в камеру устанавливается один или два входных патрубка.





При заказе потолочных решеток с камерами статического давления с нестандартной высотой и (или) нестандартным диаметром присоединительного патрубка, требуется согласование чертежа.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Монтаж КСД и КСР к строительным конструкциям производится с помощью металлических тросов или с помощью резьбовых шпилек через монтажные отверстия в камере. Крепёжные элементы в комплект поставки не входят. Подшивной потолок устанавливается после монтажа камер. Потолочные решетки с камерой статического давления поставляются в разборном виде.



Характеристики

  • Место применения
    Приточно-вытяжная вентиляционная система
  • Производитель
    THE GRILLES
  • Форма
    Прямоугольные
  • Материал
    Оцинкованная сталь
  • Предоплата
    100%

Особенности

  • Конструкция
    Неразборная

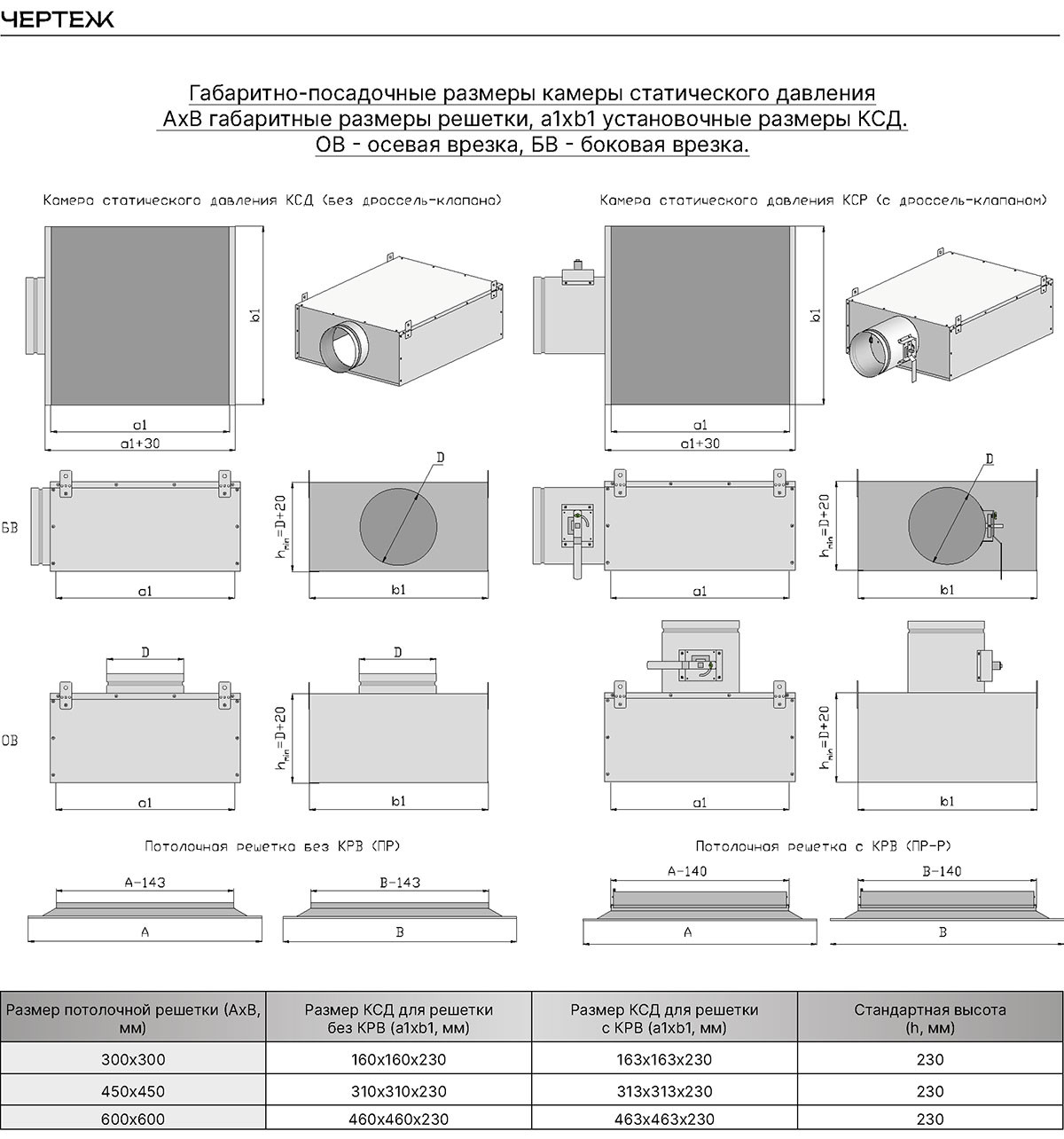

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

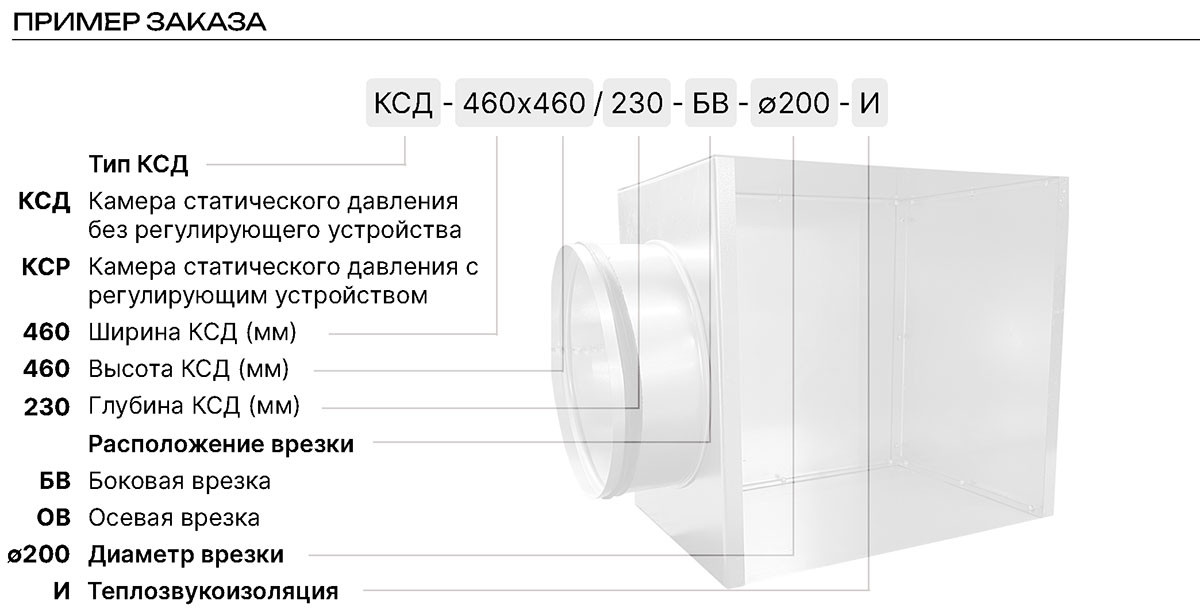

Пример заказа

Стандартные размеры и площадь свободного сечения

Узнайте площадь свободного сечения и теоретическую массу, выбрав размер строительного проёма по горизонтали (мм) и типопараметр
Выберите значения:
Введите размер решетки по ширине (мм)
Введите размер решетки по высоте (мм), или количество щелей (для щелевых решеток)
Результаты расчета:
Рассчитать
