Решетка перфорированная с клапаном расхода воздуха ПВР-Р

Решетка перфорированная с клапаном расхода воздуха ПВР-Р

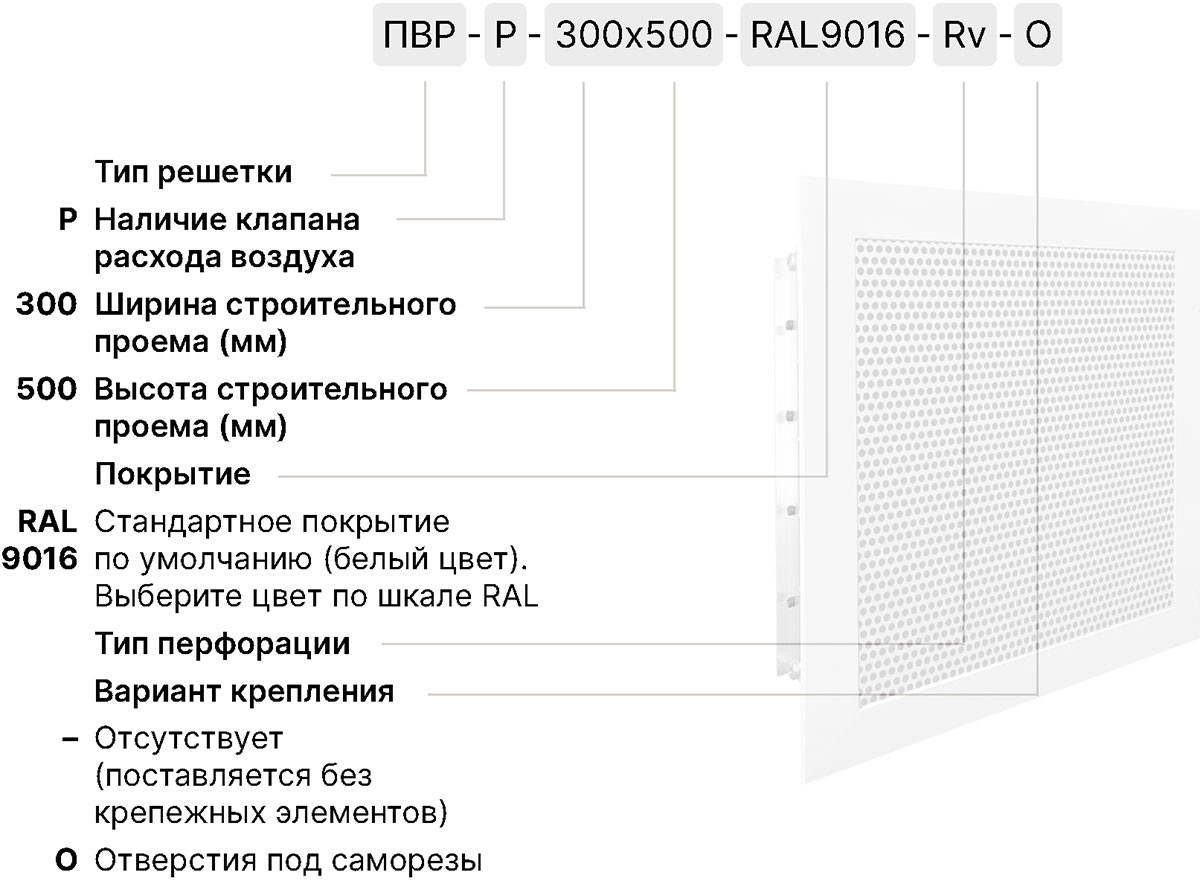

Перфорированные решетки с клапаном расхода воздуха ПВР-Р используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения. Решетки ПВР-Р изготовлены из алюминиевого профиля в виде рамки и перфорированной вставки из оцинкованной стали. По умолчанию решетка имеет круглую перфорацию со смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией. От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.

С тыльной части решетки установлен клапан расхода воздуха (КРВ). КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

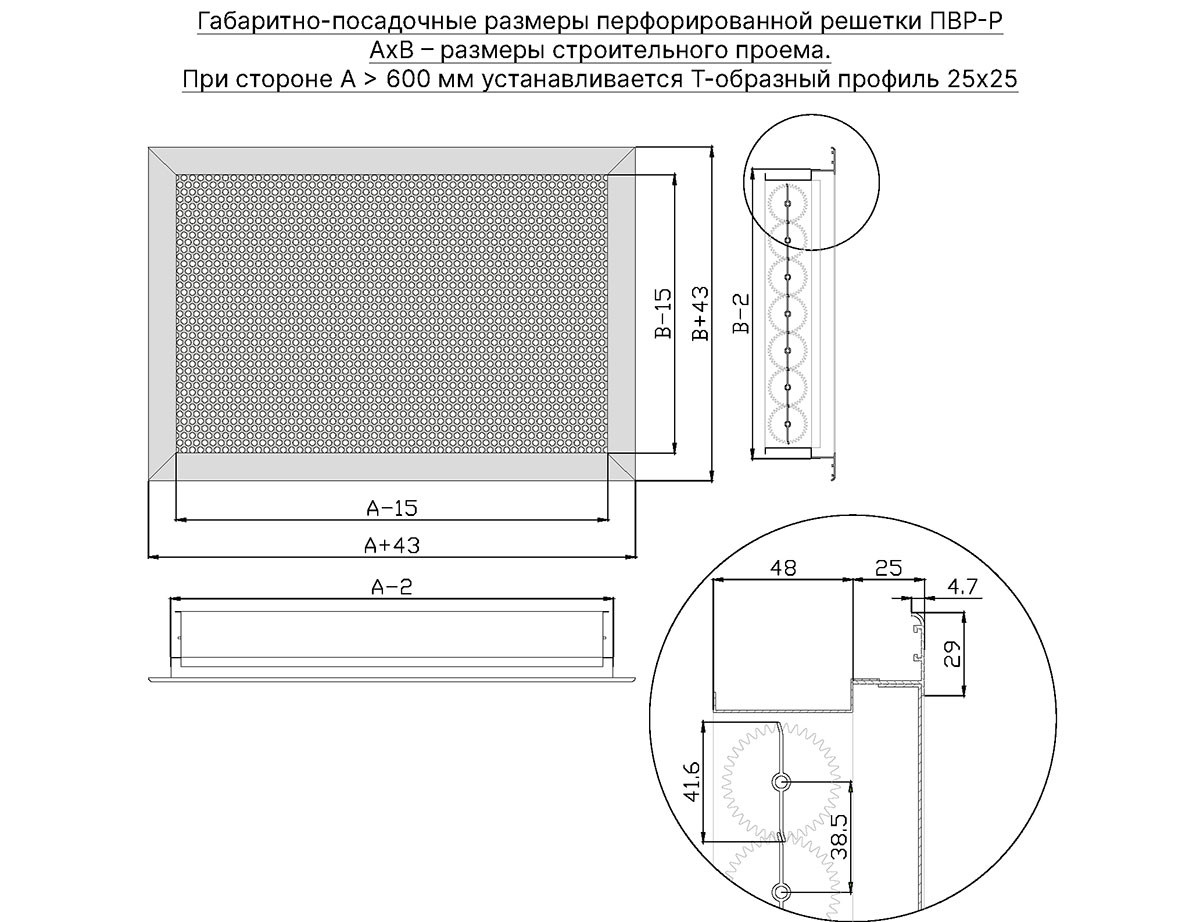

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные рекомендуемые размеры 2000х1500 мм. Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию.

При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018) и оцинкованная сталь для перфорации. При производстве КРВ применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.

Монтаж решеток с КРВ осуществляется с помощью саморезов через лицевую часть рамки.
