Цилиндрическая решетка перфорированная ПВР-Ц

Цилиндрическая решетка перфорированная ПВР-Ц

Перфорированная решетка ПВР-Ц имеет цилиндрический корпус и устанавливается в круглый воздуховод в приточно-вытяжной вентиляции и системах кондиционирования воздуха.

Рамка решетки имеет цилиндрическую форму, повторяя круглую форму воздуховода, при этом посадочная часть имеет прямоугольную форму под размер строительного проема. В рамку устанавливается перфорированный лист из оцинкованной стали.

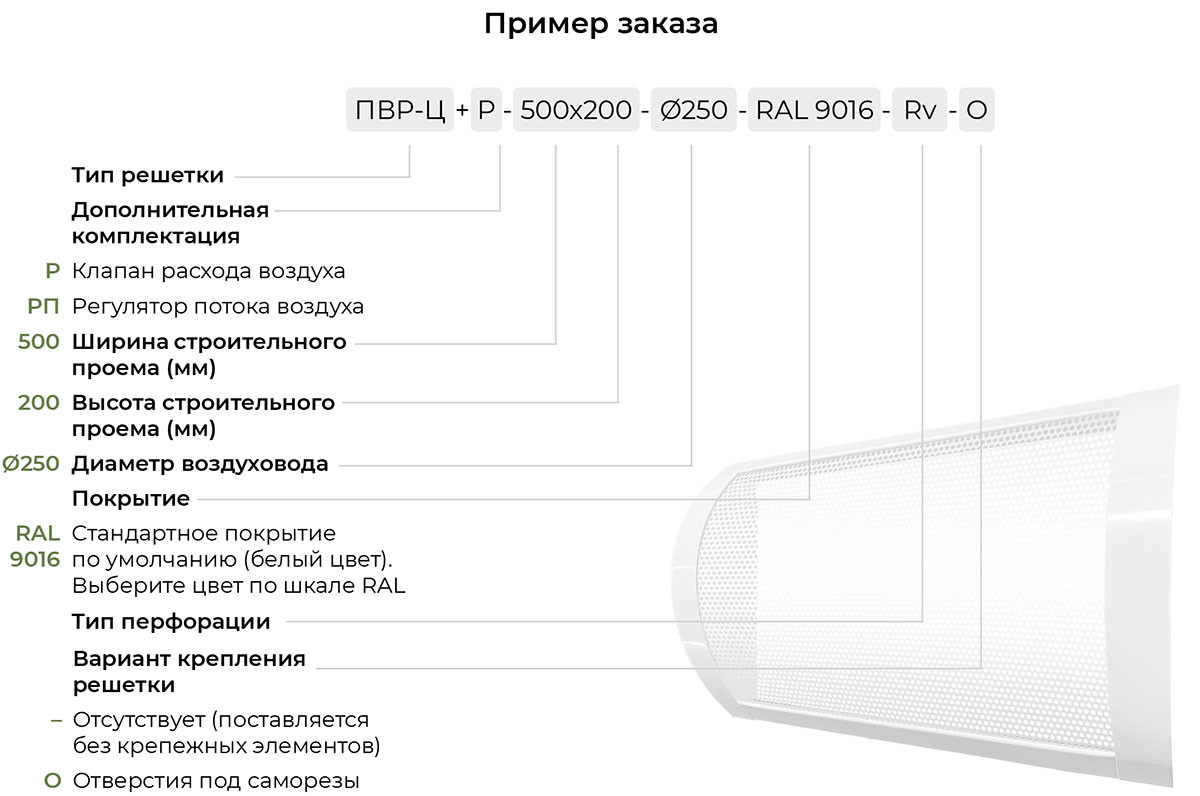

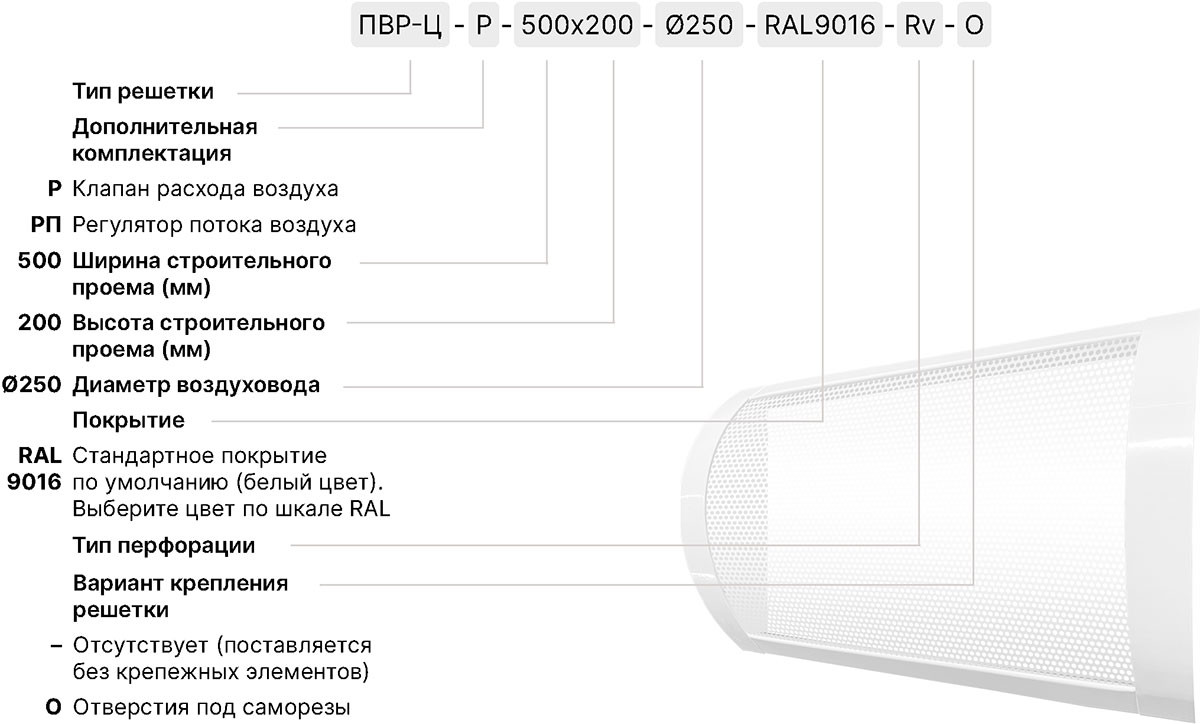

По умолчанию решетка имеет круглую перфорацию со смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией. От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.

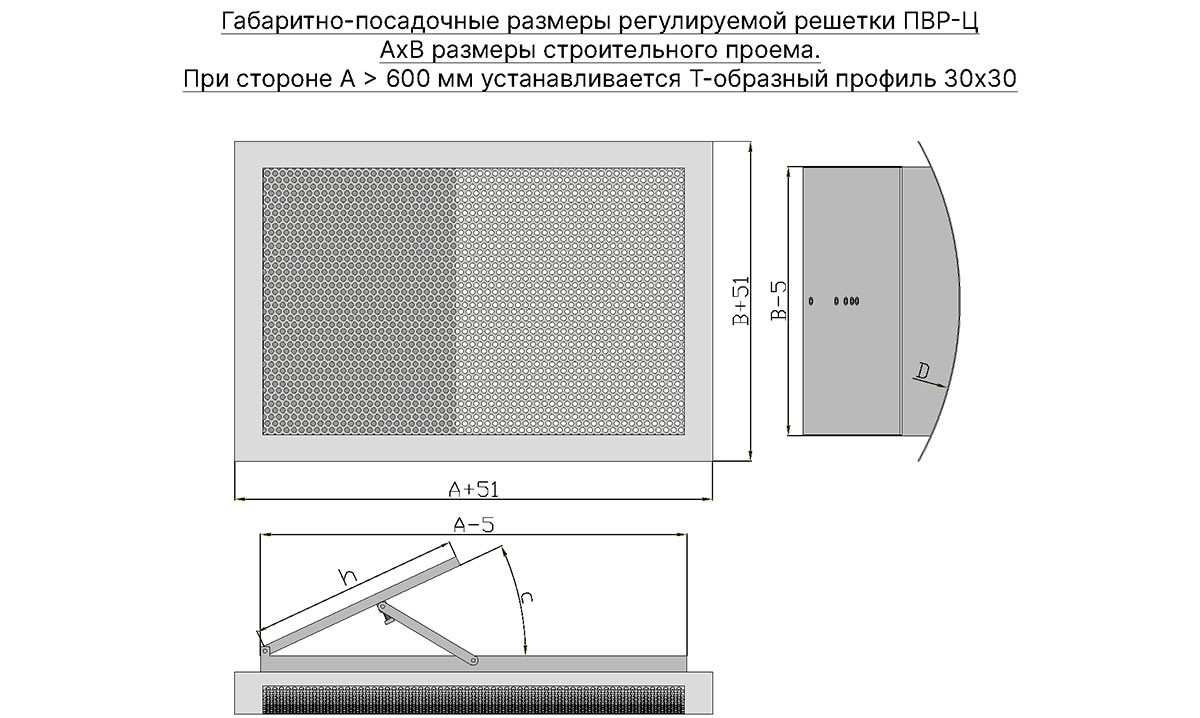

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные размеры 1900х1000 мм. Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию. Высота проема под решетку не должна превышать 75% диаметра воздуховода.

Решетки изготавливается из загнутого оцинкованного стального листа. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Крепление цилиндрической решетки осуществляется саморезами. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

По дополнительному запросу предусмотрена возможность оснащения клапаном расхода воздуха КРВ и адаптером для присоединения к воздуховоду.
