Круглая перфорированная решетка ПВРК

Артикул000053
  • Добавить в избранное
  • Задать вопрос
Артикул000053
  • Добавить в избранное
  • Задать вопрос

Круглая перфорированная решетка ПВРК

Итог

1 800 ₽/шт

Обновление цены
Купить в один клик
В корзине шт.

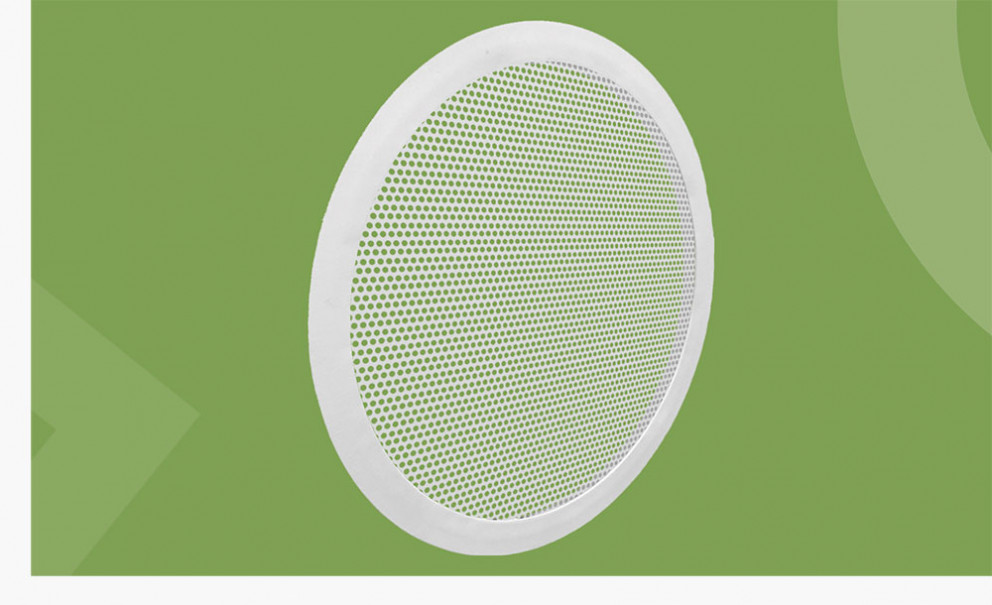

Круглая перфорированная решетка ПВРК

Перфорированная решетка круглого сечения ПВРК используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены для монтажа в круглые воздуховоды в помещениях различного типа и назначения.

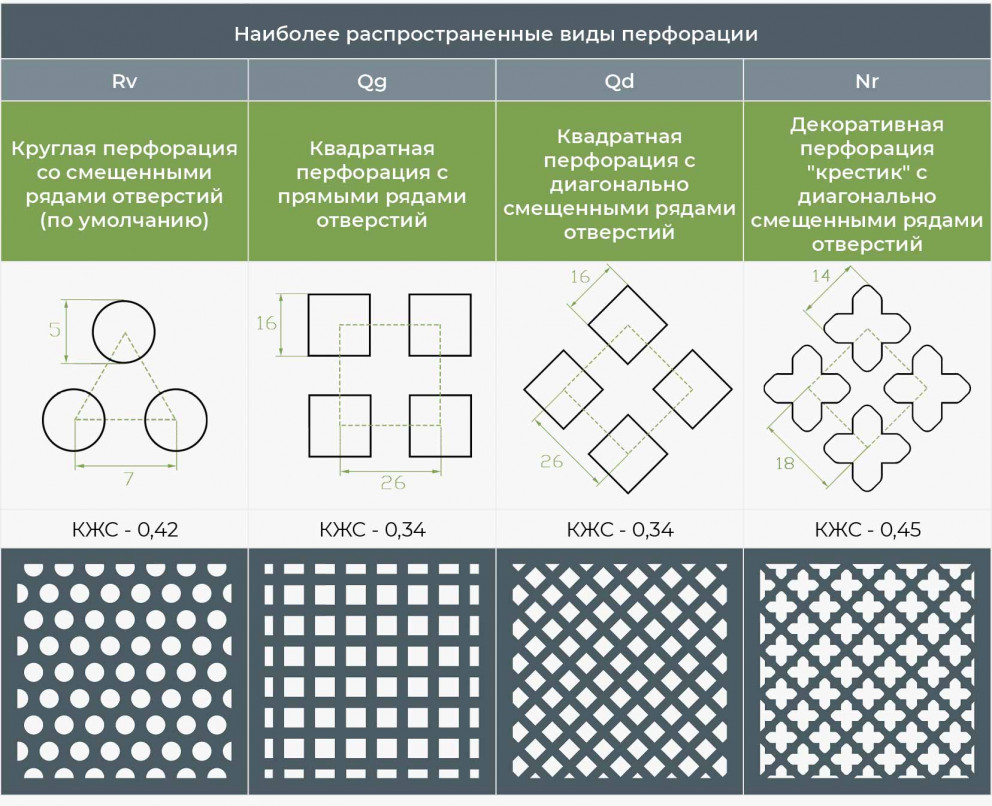

Решетки ПВРК изготовлены из алюминиевого тавра 20 мм (ПВРК-20) или 30 мм (ПВРК-30) и перфорированной вставки из оцинкованной стали. По умолчанию решетка имеет круглую перфорацию со смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией. От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.





Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальный рекомендуемый диаметр 100 мм. Максимальный рекомендуемый диаметр 1400 мм. Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию.
По дополнительному запросу решетки ПВРК могут быть оснащены пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001) и оцинкованная сталь для перфорации. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.







Характеристики

  • Место применения
    В воздуховод
  • Производитель
    THE GRILLES
  • Серия решетки
    ПВР
  • Вид решетки
    Перфорированные
  • Способ монтажа
    Встраиваемая
  • Регулировка
    Нерегулируемая
  • Форма
    Круглые
  • Материал
    Алюминий/оцинкованная сталь
  • Конструкция
    Неразборная
  • Предоплата
    100%

Особенности

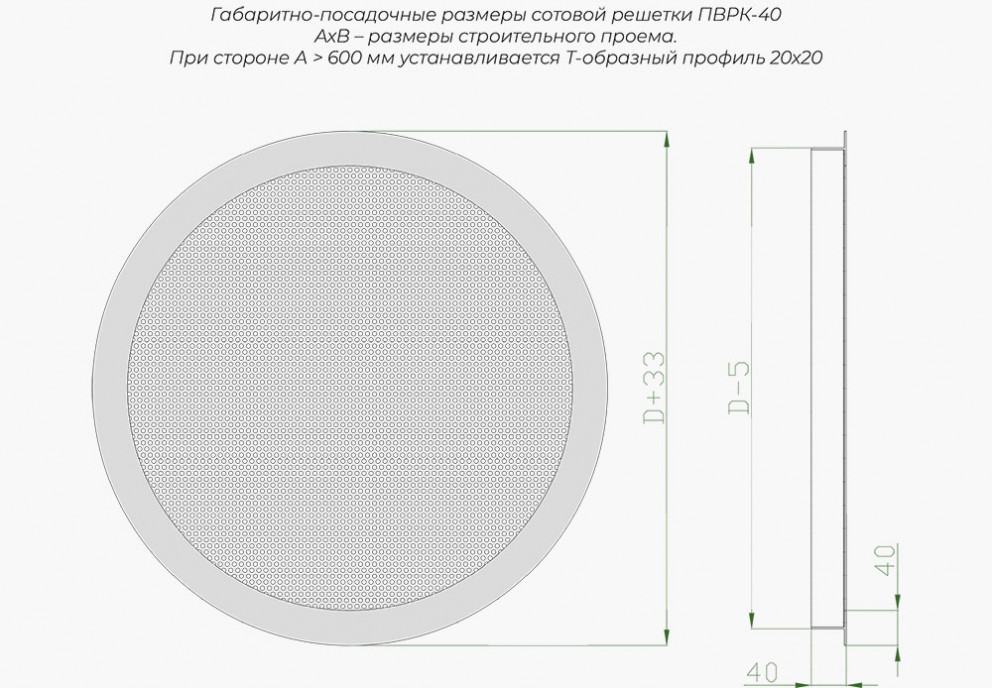

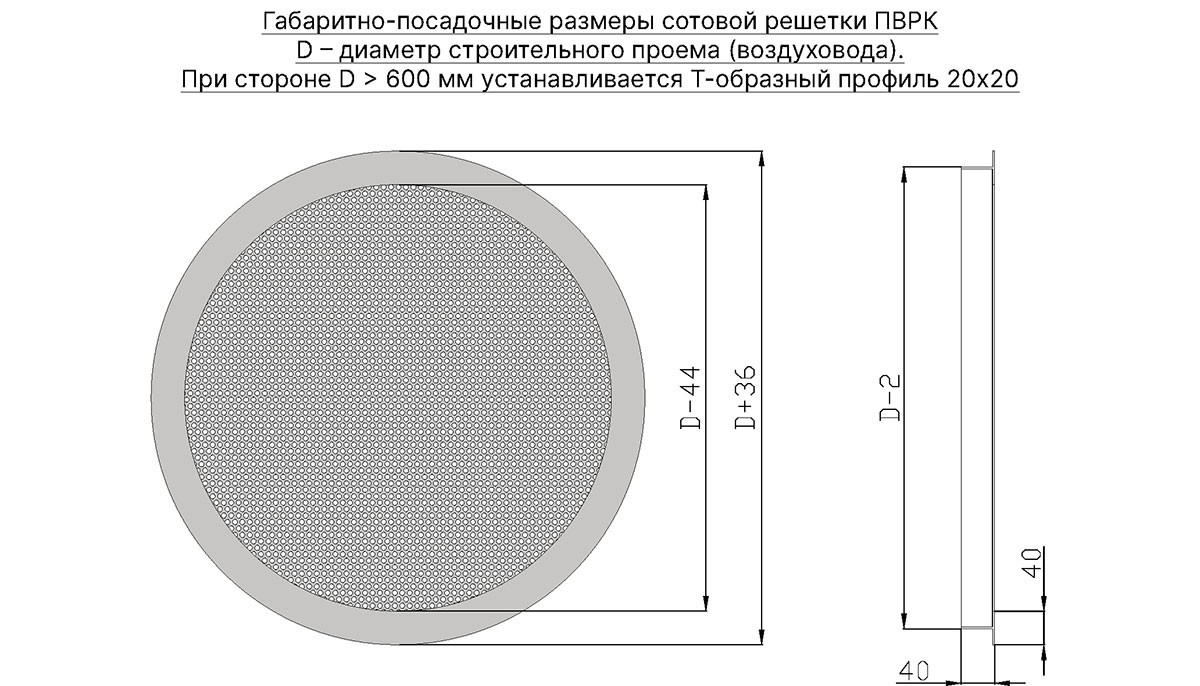

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

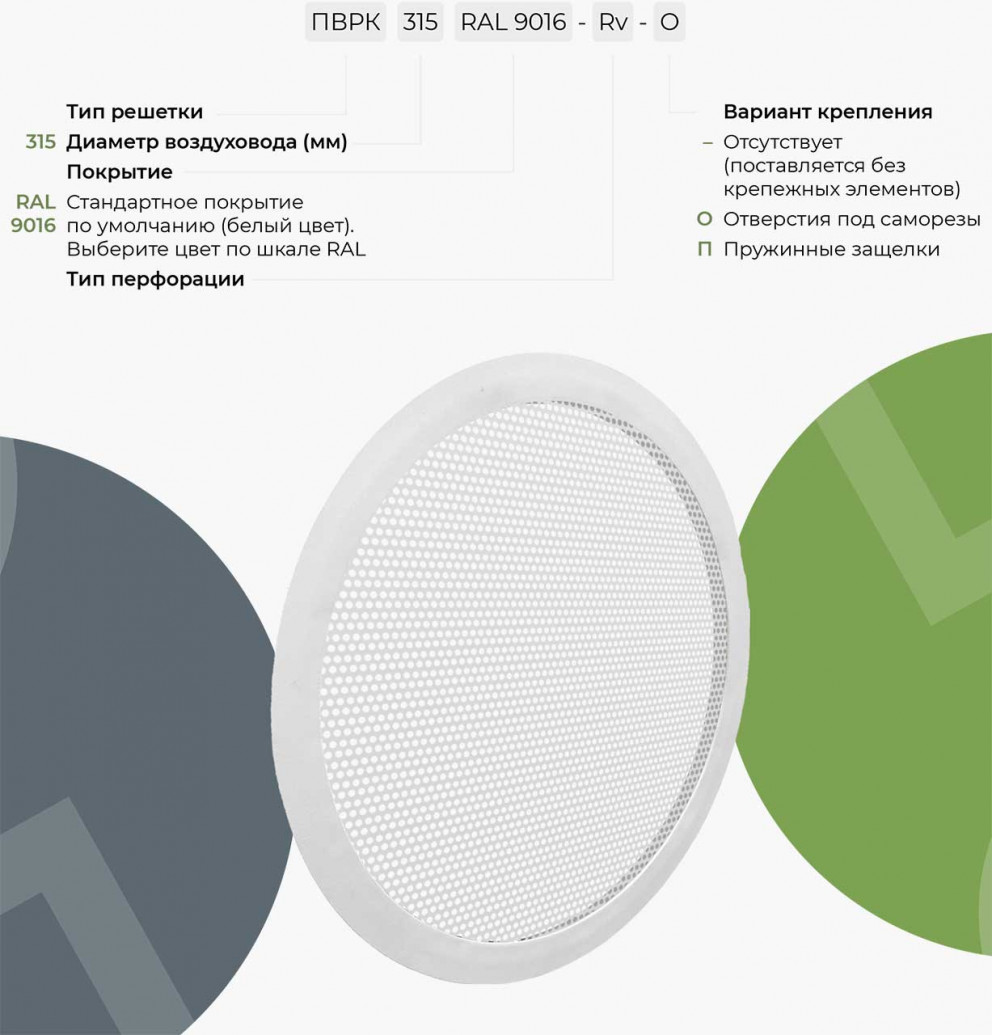

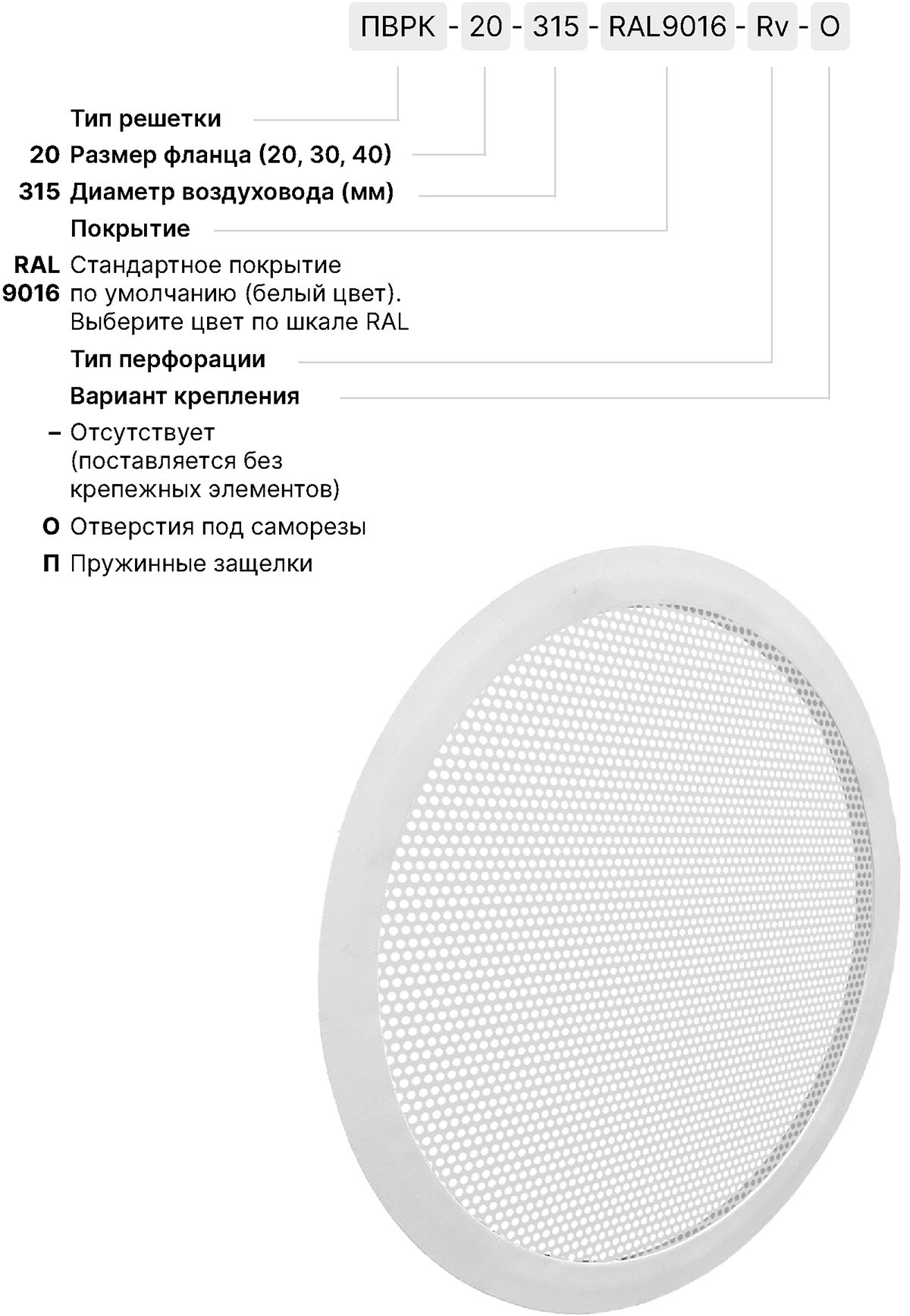

Пример заказа

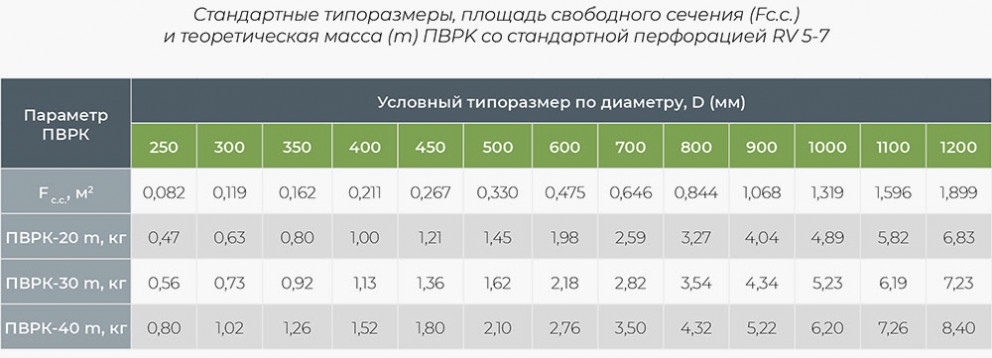

Стандартные размеры и площадь свободного сечения

Узнайте площадь свободного сечения и теоретическую массу, выбрав размер строительного проёма по горизонтали (мм) и типопараметр
Выберите значения:
Введите размер решетки по ширине (мм)
Введите размер решетки по высоте (мм), или количество щелей (для щелевых решеток)
Результаты расчета:
Рассчитать
