Накладная решетка с перфорацией ПВР-Н
Накладные перфорированные решетки ПВР-Н используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения.
Конструктивным отличием является накладной тип исполнения. Решетка накладывается на проем, либо полностью утапливается в проеме. Решетки ПВР-Н изготовлены из алюминиевого профиля в виде рамки и перфорированной вставки из оцинкованной стали. По умолчанию решетка имеет круглую перфорацию со смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией. От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные размеры 2900х2900 мм. Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию.
По дополнительному запросу предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.
При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001) и оцинкованная сталь для перфорации. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
Характеристики
-
Место примененияВ стены
-
ПроизводительООО "ВЕНТРЕШЕТКИКОМ"
-
Серия решеткиПВР
-
Вид решеткиПерфорированные
-
Способ монтажаНакладная
-
РегулировкаНерегулируемая
-
ФормаПрямоугольные
-
МатериалАлюминий/оцинкованная сталь
-
КонструкцияНеразборная
-
Предоплата100%
-
БрендTHE GRILLES
Особенности

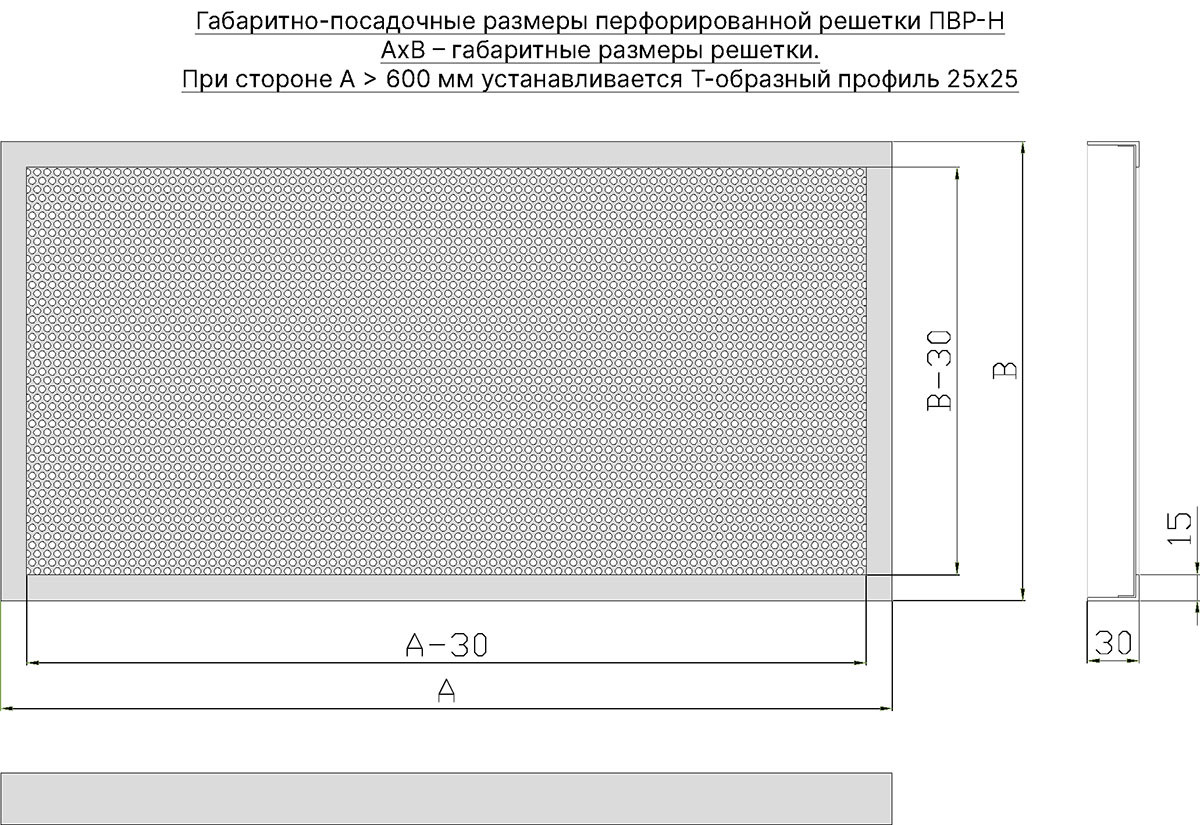

Чертеж
Отзывы
Отзывов нет. Станьте первым, кто оставит отзыв!

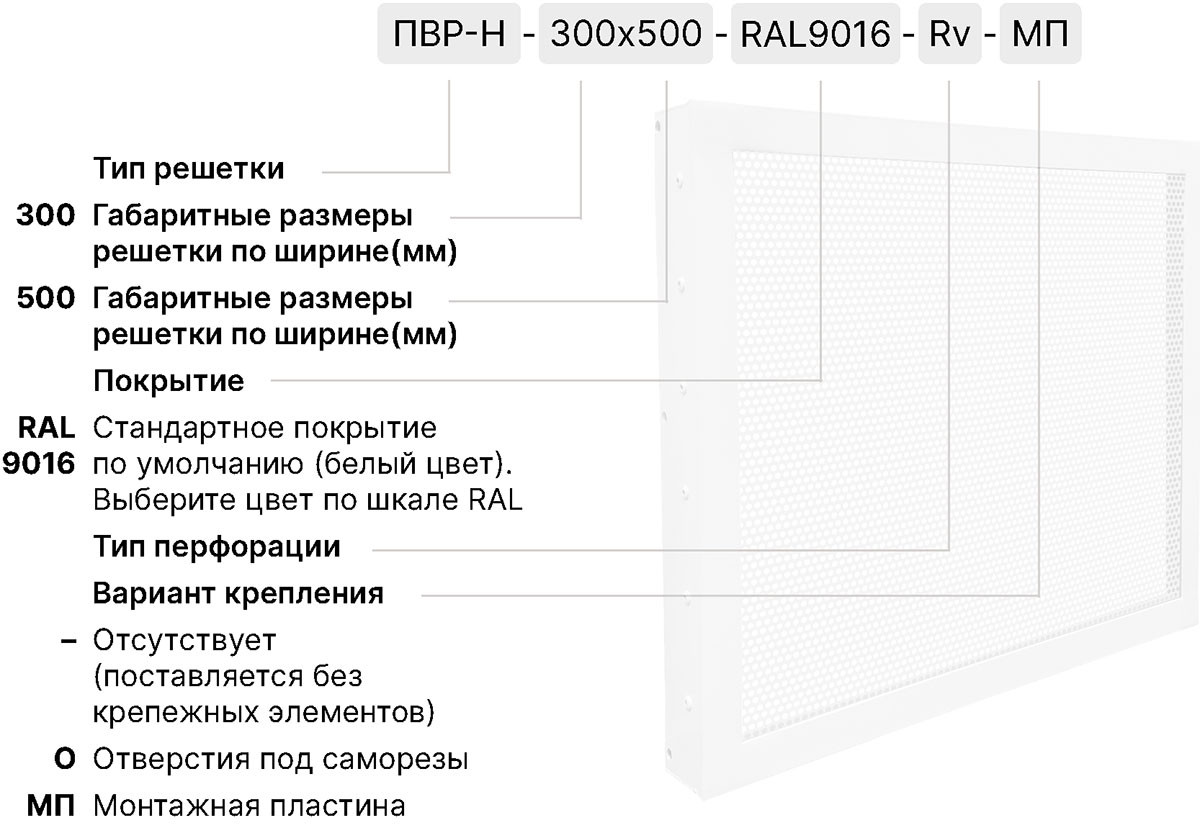

Пример заказа
Стандартные размеры и площадь свободного сечения
