Решетка вентиляционная регулируемая с клапаном РАГ-Р

Решетка вентиляционная регулируемая с клапаном РАГ-Р

Однорядная регулируемая решетка РАГ-Р с клапаном расхода воздуха КРВ) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха. Решетка предназначена для регулировки направления воздушного потока вверх и вниз, а КРВ регулирует объем подаваемого воздуха. Монтируются решетки в вентиляционные каналы и строительные проемы различных типов.

Решетка имеет рамку и горизонтально расположенные каплеобразные жалюзи, углы которых устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления воздуха.
КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

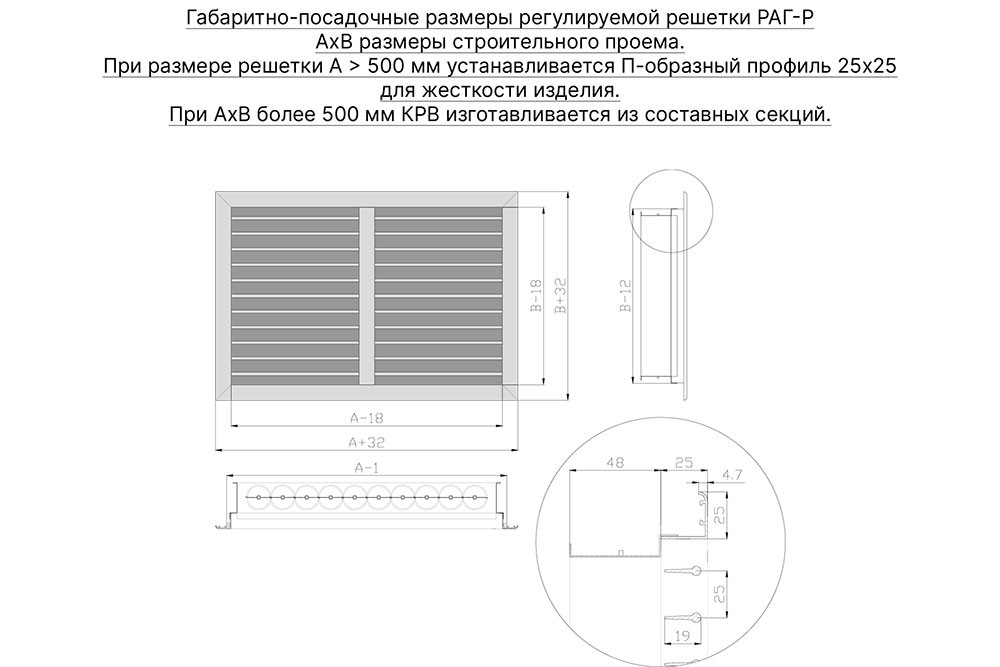

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х80 мм. Максимальные рекомендуемые размеры 2900х2000 мм. Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве КРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.
