Решетка с регулируемыми жалюзи однорядная РАГ-М

Артикул002037
  • Добавить в избранное
  • Задать вопрос
Вернуться
Артикул002037
  • Добавить в избранное
  • Задать вопрос

Решетка с регулируемыми жалюзи однорядная РАГ-М

Итог

397 ₽/шт

Обновление цены
Купить в один клик
В корзине шт.
Вес/Объем

Описание

Скачать описание

Решетка с регулируемыми жалюзи однорядная РАГ-М



Регулируемые решетки РАГ-М используются в системах вентиляции и кондиционирования для подачи свежего воздуха и удаления вытяжного воздуха из помещений. Они могут быть установлены в отводы воздуховодов, адаптеры из оцинкованной стали или любые другие потолочные и стеновые проёмы для декорирования элементов систем вентиляции в помещениях любого назначения –. производственных цехах, административных, жилых и офисных помещениях.

Особенности решетки:

  • горизонтально расположенные регулируемые жалюзи "лопатки";
  • минимальный рекомендуемый размер 150х55 мм, максимальный рекомендуемый размер цельной решетки 500х2000 мм;
  • возможность комплектации клапаном расхода воздуха (КРВ) – РАГ-М+Р, или регулятором потока – РАГ-М+РП.





Регулятор потока воздуха - это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха. Заказать регулируемую решетку с клапаном расхода воздуха РАГ-М+Р.

При подаче свежего воздуха в помещение с помощью регулируемых лопаток возможно изменять направление приточной струи в вертикальной плоскости. Лопатки (жалюзи) установлены на рамку с помощью пластиковых втулок, обеспечивающих плавное регулирование угла наклона и фиксацию в заданном положении. Крепление решеток выполняется с помощью самонарезающих винтов или пружинных фиксаторов для скрытого крепления.
Проёмы больших размеров заполняются путём установки нескольких одиночных решеток в горизонтальные или вертикальные ряды неограниченных размеров.

При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве КРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.







Заказать регулируемую решетку с клапаном расхода воздуха РАГ-М+Р.









Характеристики

  • Место применения
    В стены
  • Производитель
    ООО "ВЕНТРЕШЕТКИКОМ"
  • Вид решетки
    Однорядные
  • Способ монтажа
    Встраиваемая
  • Регулировка
    Регулируемая
  • Форма
    Прямоугольные
  • Материал
    Алюминий
  • Конструкция
    Неразборная
  • Предоплата
    100%
  • Бренд
    THE GRILLES

Особенности

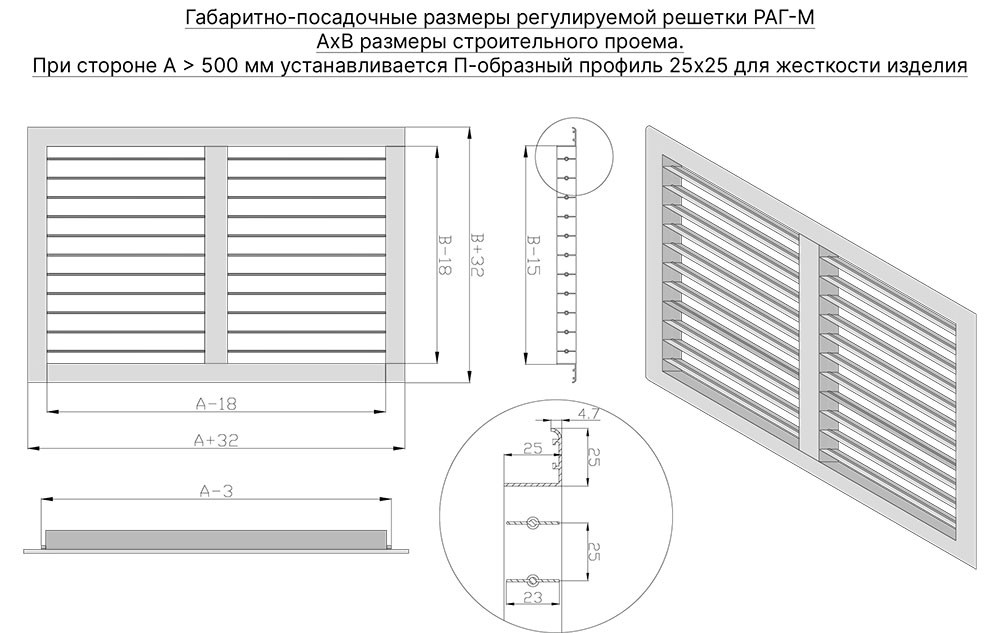

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

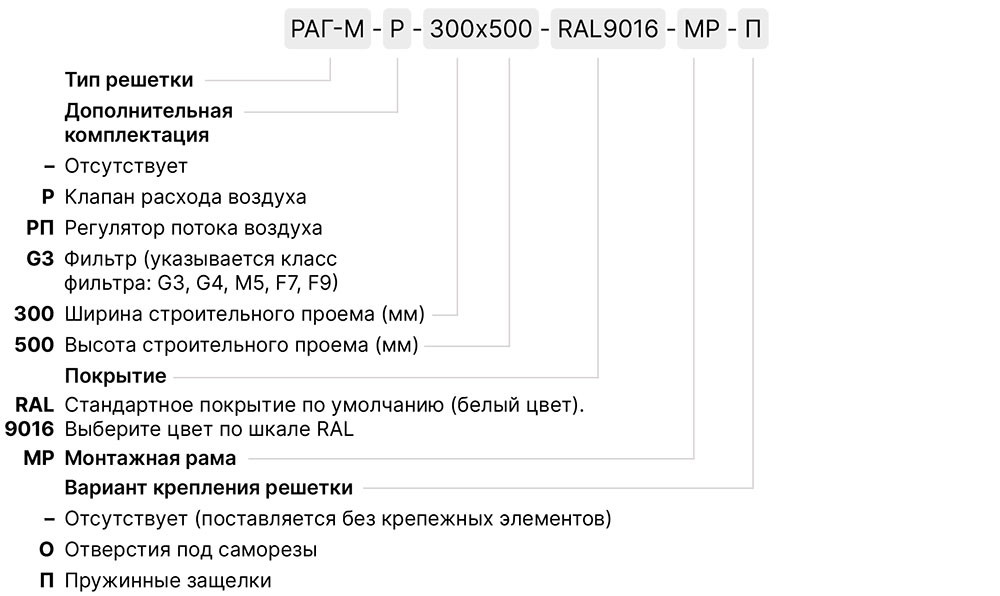

Пример заказа
