Регулирующая решетка с КРВ однорядная РАГ-М+Р

Регулирующая решетка с КРВ однорядная РАГ-М+Р

Регулируемые решетки РАГ-М+Р с клапаном расхода воздуха (КРВ) используются в системах вентиляции и кондиционирования для подачи свежего воздуха и удаления вытяжного воздуха из помещений. Они могут быть установлены в отводы воздуховодов, адаптеры из оцинкованной стали или любые другие потолочные и стеновые проёмы для декорирования элементов систем вентиляции или воздушного отопления.

Решетки РАГ-М+Р могут применяться в любых помещениях – производственных цехах, административных , офисных, торговых площадях, магазинах , фитнес-центрах , частных домах и квартирах.

Регулируемые вентиляционные решетки РАГ-М+Р состоят из алюминиевой рамки, индивидуально регулируемых жалюзи и КРВ. Жалюзи, расположенные в один горизонтальный ряд, установлены на рамку с помощью пластиковых втулок. Они обеспечивают плавное регулирование угла наклона и фиксацию в заданном положении тем самым изменяя направление приточной струи в вертикальной плоскости.

КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

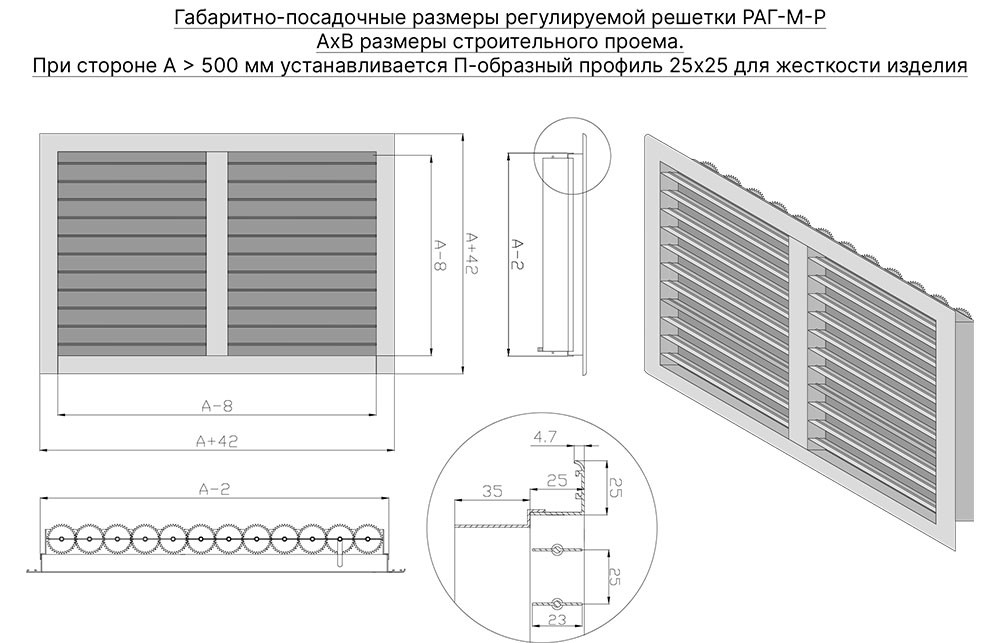

Минимальный размер – 150х55 мм. Максимальный рекомендуемый размер цельной решетки – 2000х500 мм.
Проёмы больших размеров заполняются путём установки нескольких одиночных решеток в горизонтальные или вертикальные ряды неограниченных размеров.

Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.
Материалы изготовления. При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве КРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.
