Круглый сопловый воздухораспределитель SDK

Круглый сопловый воздухораспределитель SDK

Сопловые панельные воздухораспределители SDK применяются в системах вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

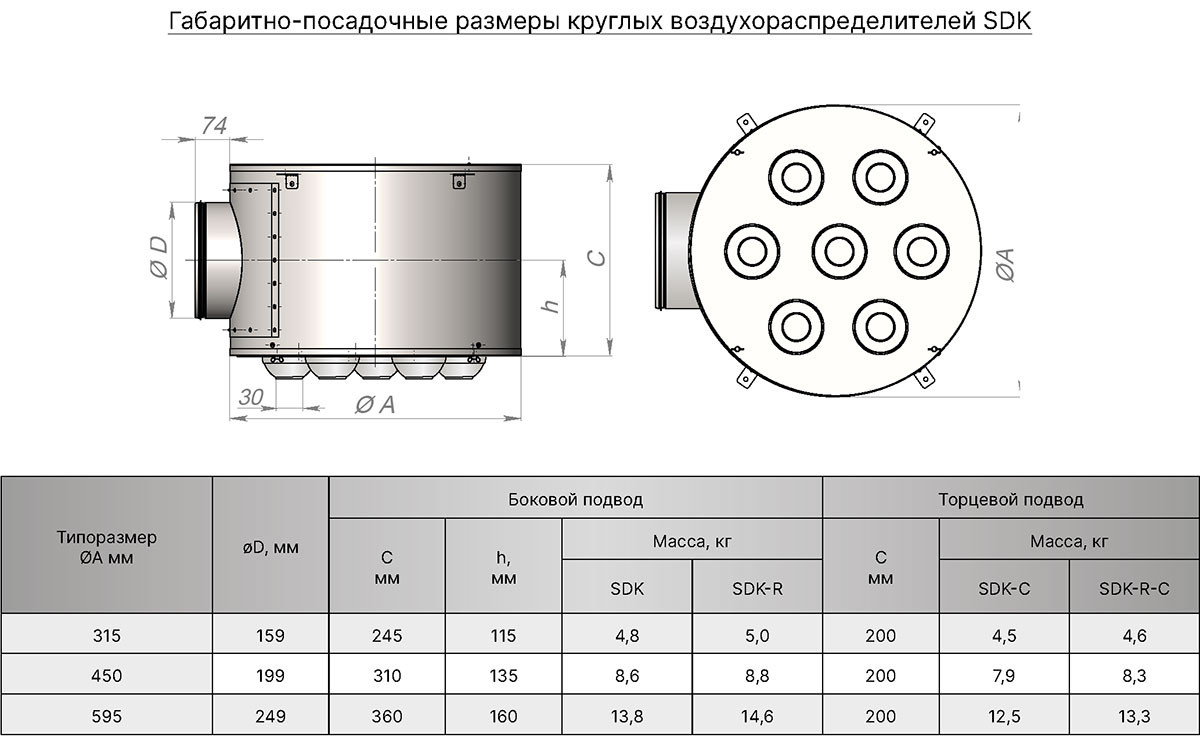

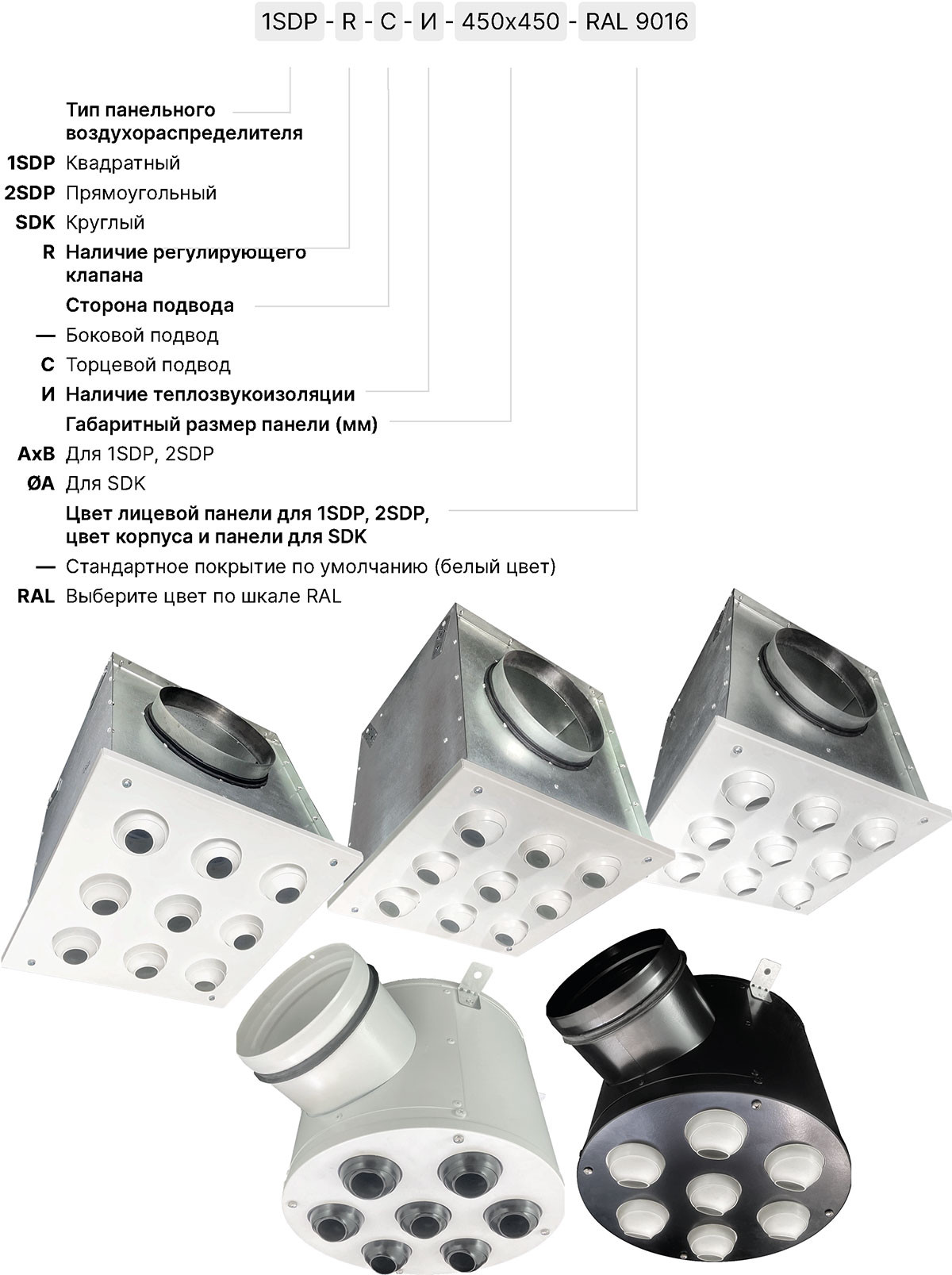

Конструкция SDK представляет собой панель круглой формы (SDK) с поворотными сопловыми ячейками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Каждая сопловая ячейка имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии. Возможно также изготовление соплового воздухораспределителя прямоугольной или квадратной формы 1SDP, 2SDP.

При повороте сопел параллельно в одну сторону на угол α от геометрической оси панели (схема 1) суммарный воздушный поток отклоняются на тот же угол α. При этом дальнобойность потока не изменяется. При повороте сопел в разные стороны на угол от 0° до 30° от геометрической оси панели (схема 2) суммарный воздушный поток распространяется вдоль оси панели, а его дальнобойность в зависимости от угла поворота уменьшается до 2,5 раз. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1SDP-R, 2SDP-R, SDK-R дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4–6 дБ.

Камеры статического давления могут покрываться слоем теплоизоляционного и звукопоглощающего материала.  При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Воздухораспределители полностью изготавливаются из листовой оцинкованной стали. Изготовление сопел из стали позволяет использовать изделия при повышенном температурном режиме. Покраска осуществляется порошковым методом в цвета по международной шкале RAL, по умолчанию в белый цвет RAL 9016.
