Круглый воздухораспределитель с регулируемыми ячейками ВКВ

Артикул000063
  • Добавить в избранное
  • Задать вопрос
Вернуться
Артикул000063
  • Добавить в избранное
  • Задать вопрос

Круглый воздухораспределитель с регулируемыми ячейками ВКВ

Итог

5 891 ₽/шт

Обновление цены
Купить в один клик
В корзине шт.

Описание

Скачать описание

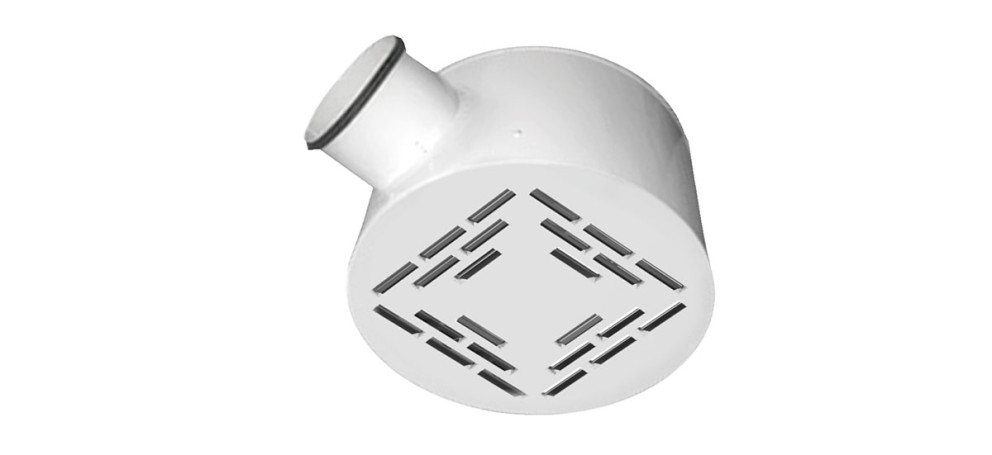

Круглый воздухораспределитель с регулируемыми ячейками ВКВ

Панельные воздухораспределители  ВКВ предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны производственных, общественных, административно-бытовых помещений настилающимися или прямоточными струями.

Конструктивно воздухораспределители состоят из воздухораздающей панели прямоугольной формы (ВПВ) или круглой формы (ВКВ), в которой установлены ячейки с поворотными вставками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.

Применение в диффузорах регулирующей пластиковой ячейки позволяет реализовывать различные схемы подачи воздуха. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.

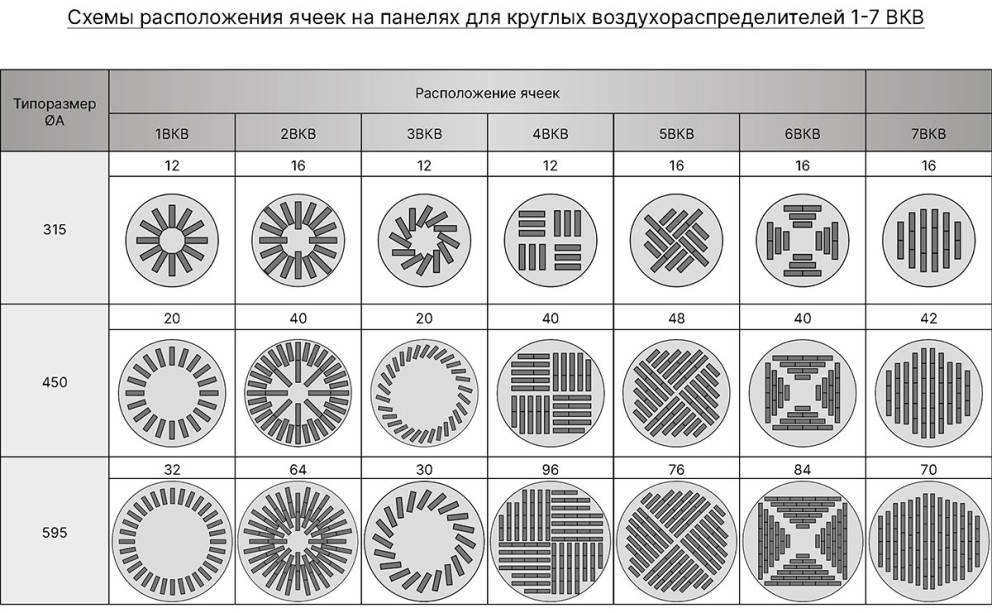

Изготавливается семь видов панелей отличающихся расположением ячеек. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.

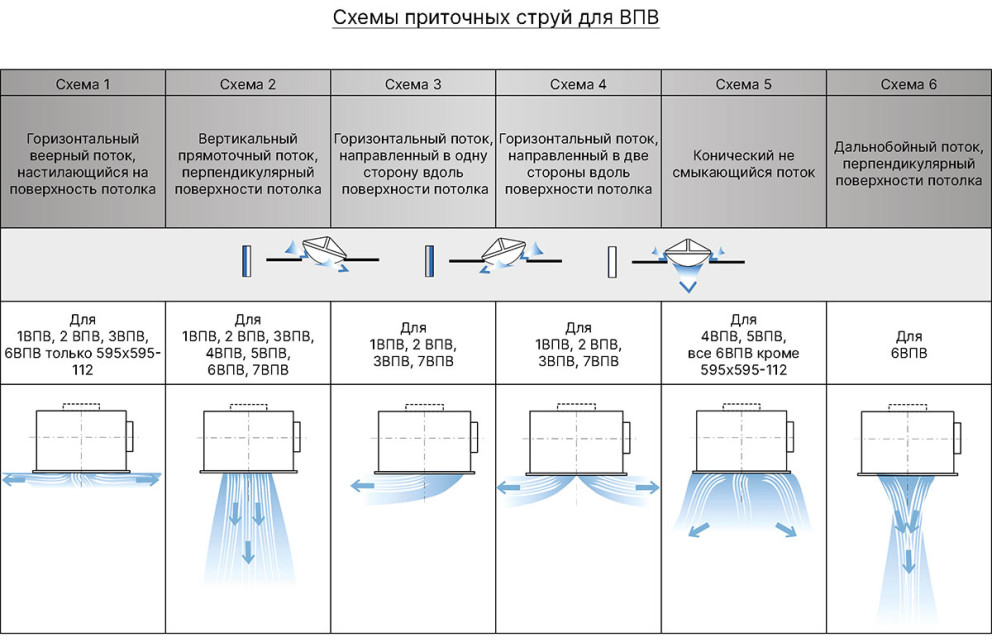

Возможна реализация следующих схем подачи воздуха:

  • Схема 1 – горизонтальный веерный поток, настилающийся на поверхность потолка;
  • Схема 2 – вертикальный прямоточный поток, перпендикулярный поверхности потолка;
  • Схема 3 – горизонтальный поток, направленный в одну сторону вдоль поверхности потолка;
  • Схема 4 – горизонтальный поток, направленный в две стороны вдоль поверхности потолка;
  • Схема 5 – конический несмыкающийся поток;
  • Схема 6 – дальнобойный поток, перпендикулярный поверхности потолка.

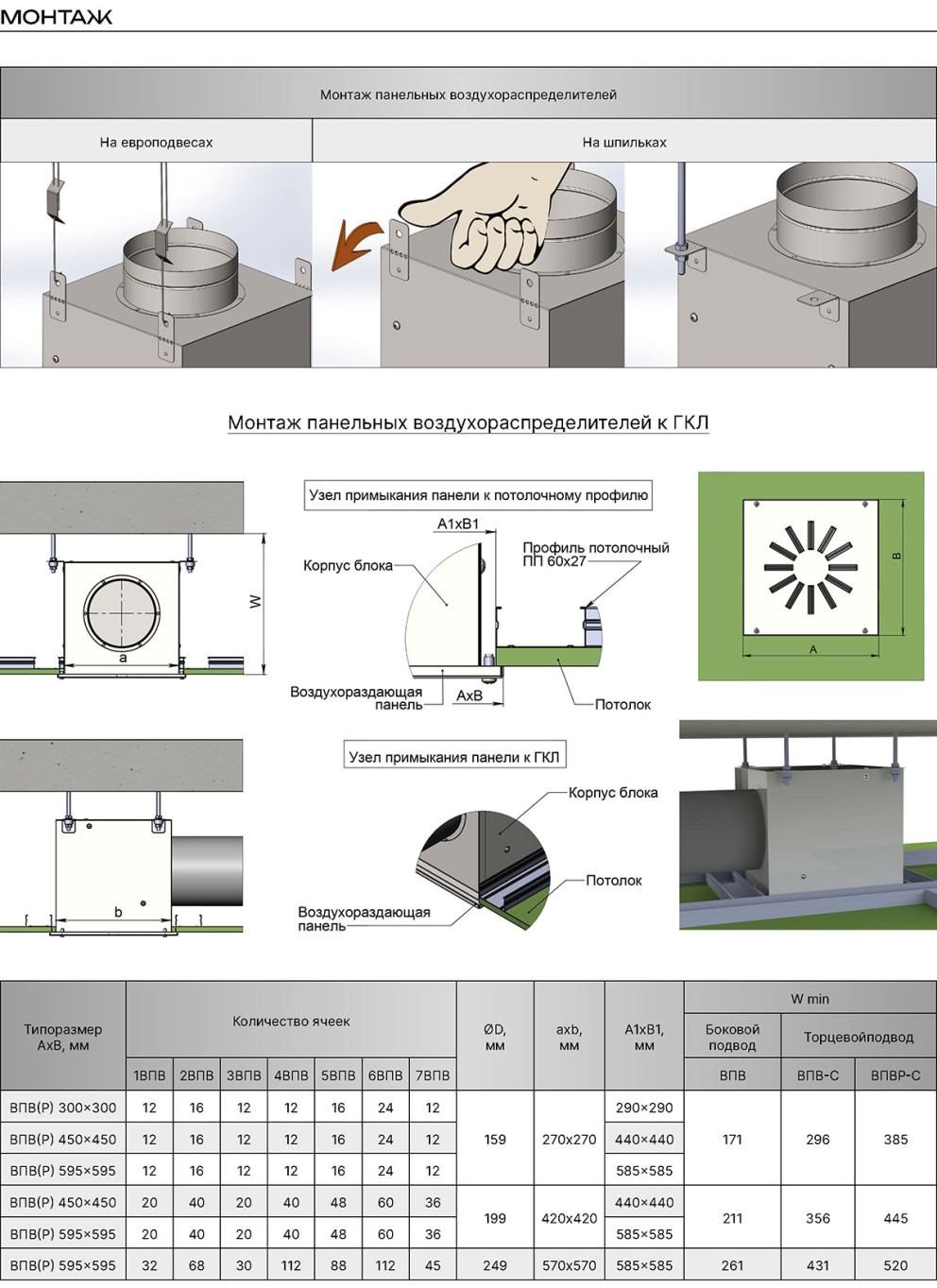

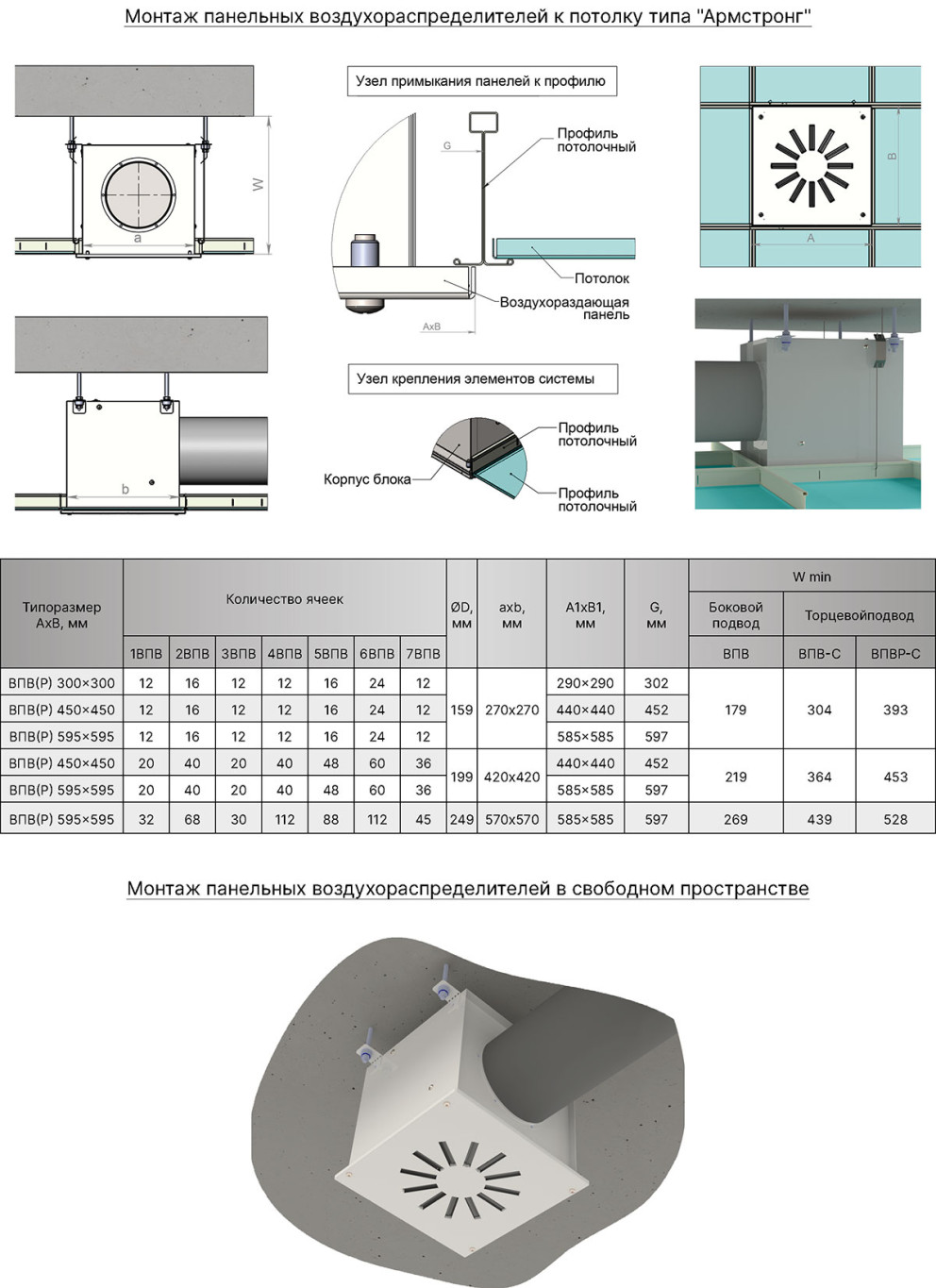

Воздухораспределители ВПВ, ВКВ устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели, при этом обеспечивается настилание струи на поверхность. Крепление панельных воздухораспределителей к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в проушинах или с помощью резьбовых штанг (шпилек). Крепежные элементы в комплект поставки не входят. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.





Панель для ВПВ, ВПВР изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь.

Круглые воздухораспределители ВКВ, ВКВР изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

Ячейки выполнены из пластика. Возможные цвета ячеек: белый (по умолчанию), черный, серый.



Характеристики

  • Место применения
    Приточно-вытяжная вентиляционная система
  • Производитель
    ООО "ВЕНТРЕШЕТКИКОМ"
  • Вид решетки
    Потолочные
  • Регулировка
    Регулируемая
  • Форма
    Круглые
  • Материал
    Оцинкованная сталь
  • Конструкция
    Разборная
  • Предоплата
    100%
  • Бренд
    THE GRILLES

Особенности

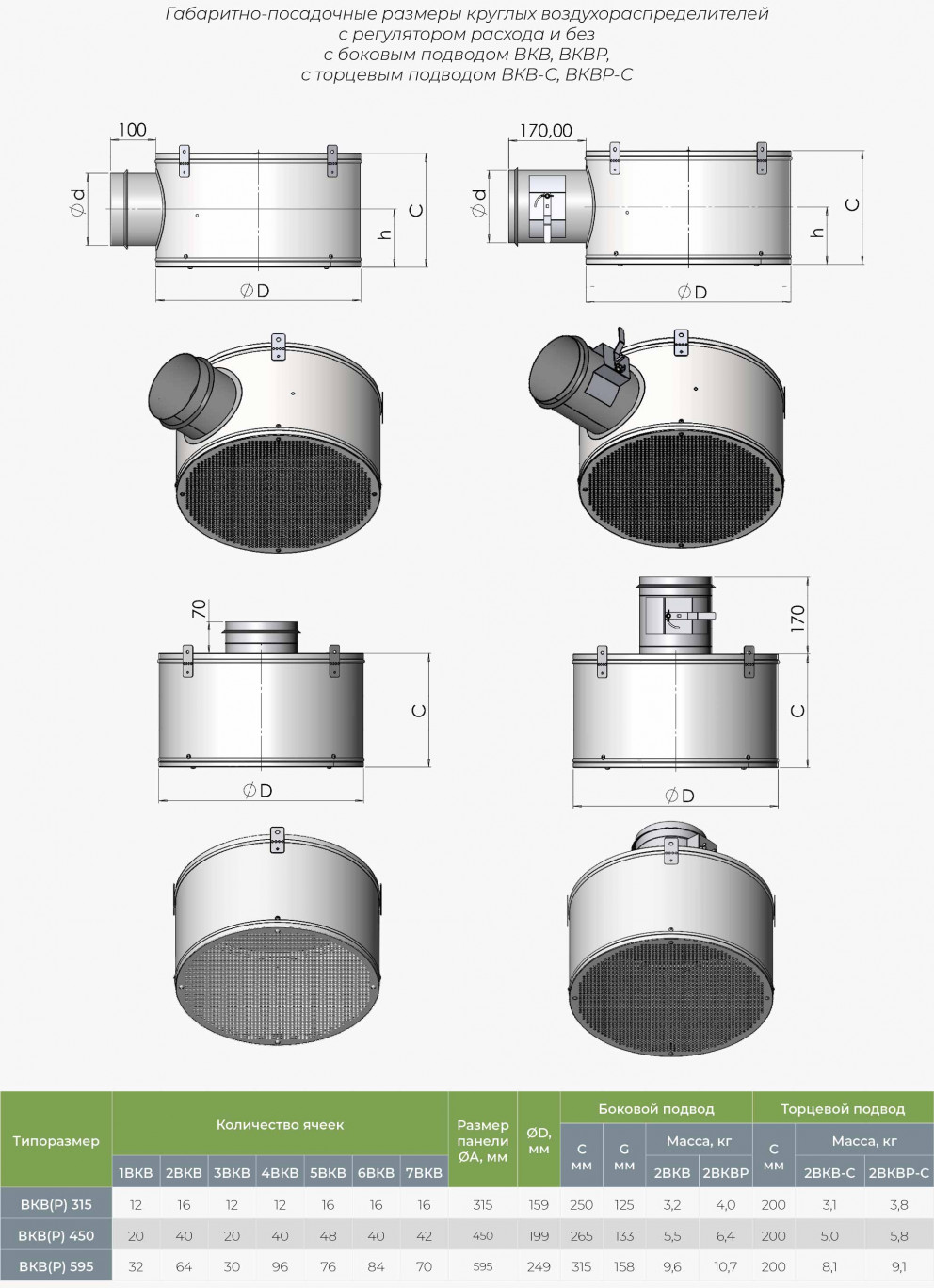

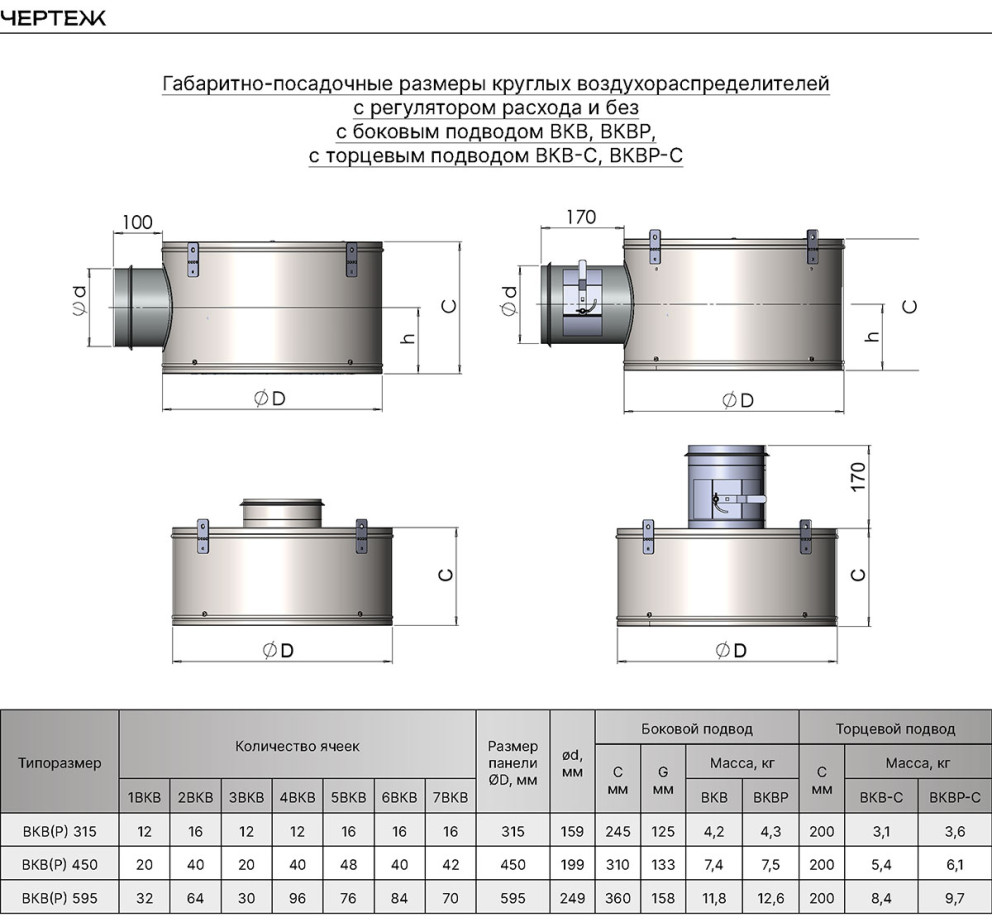

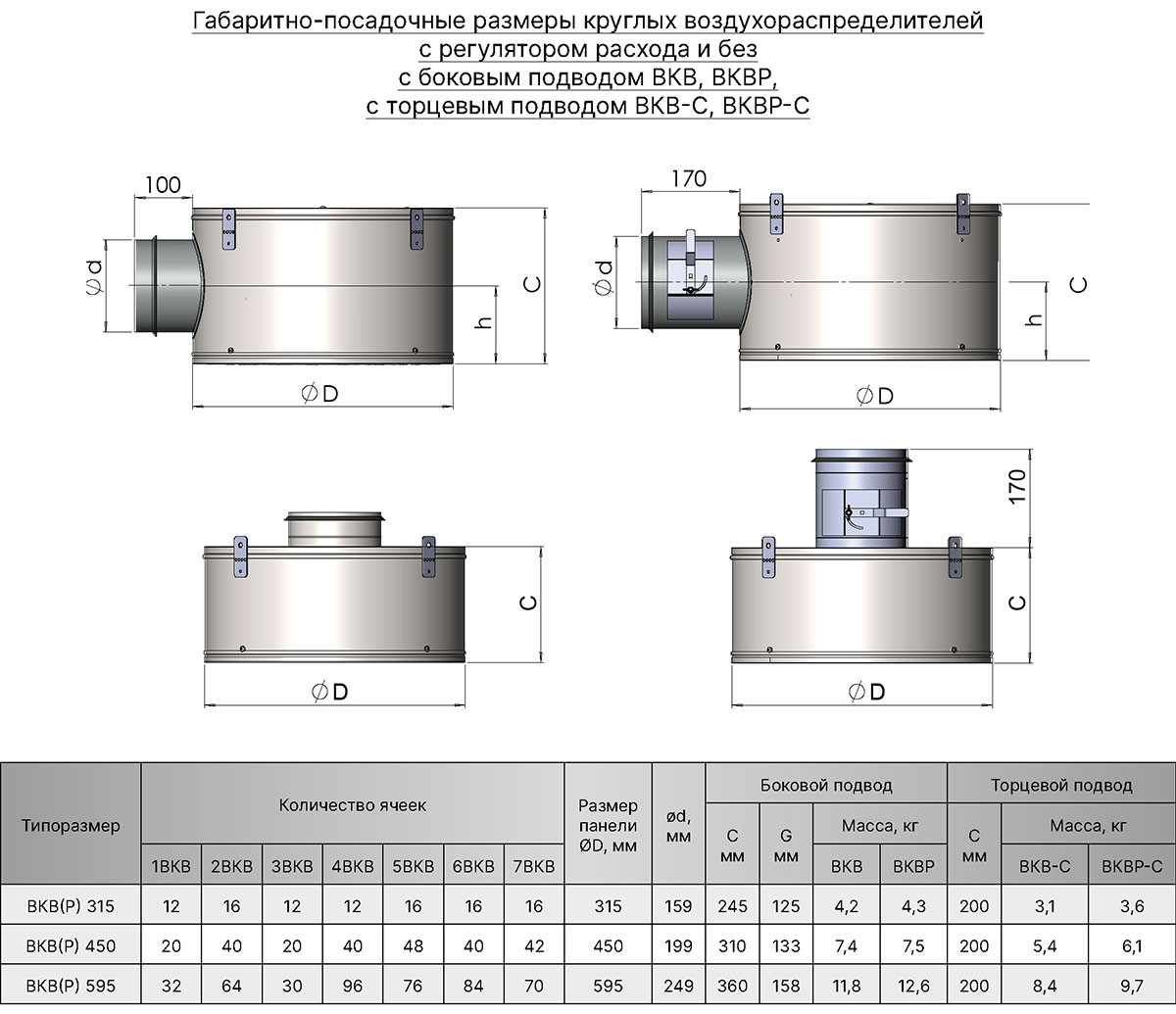

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

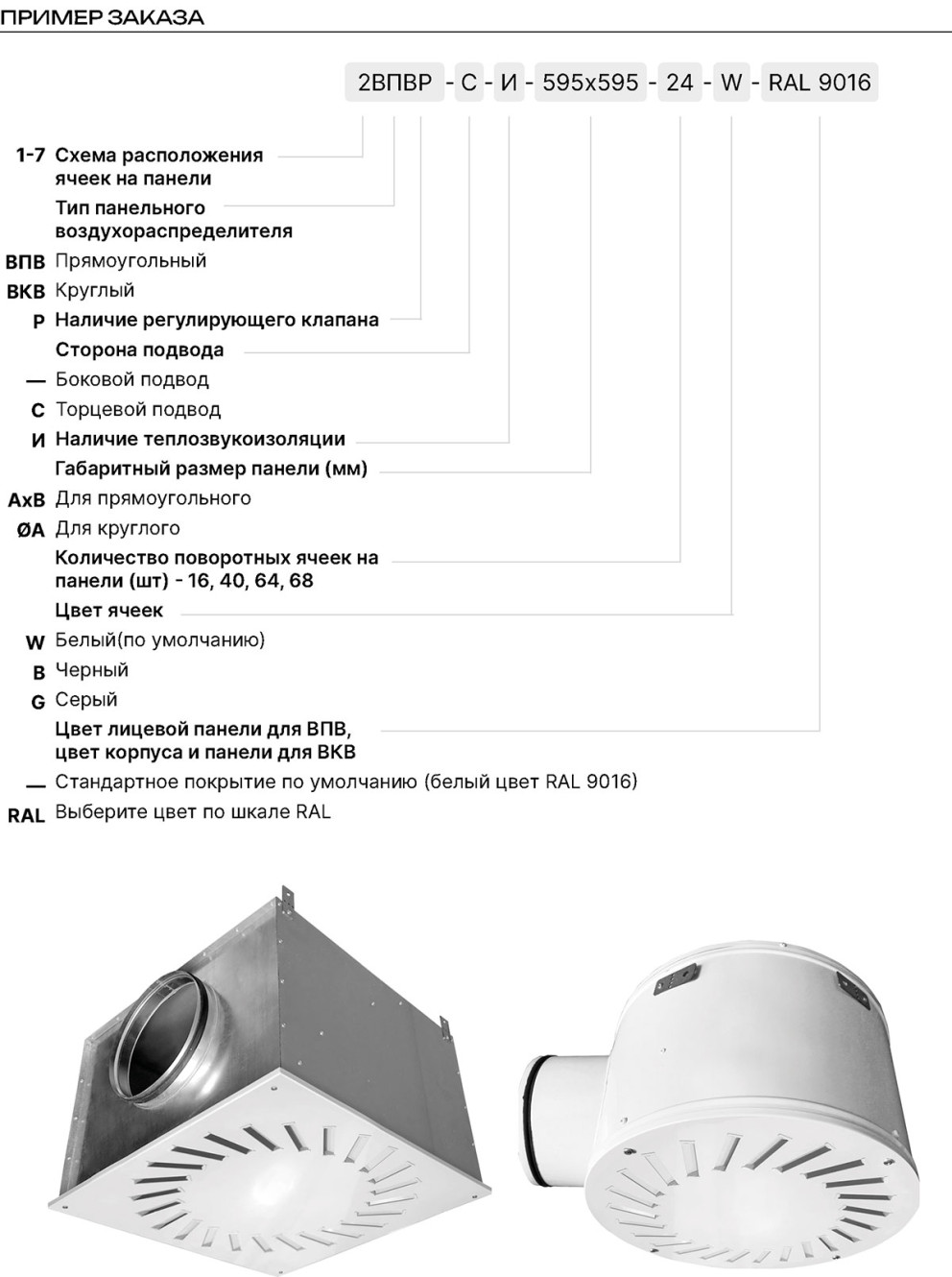

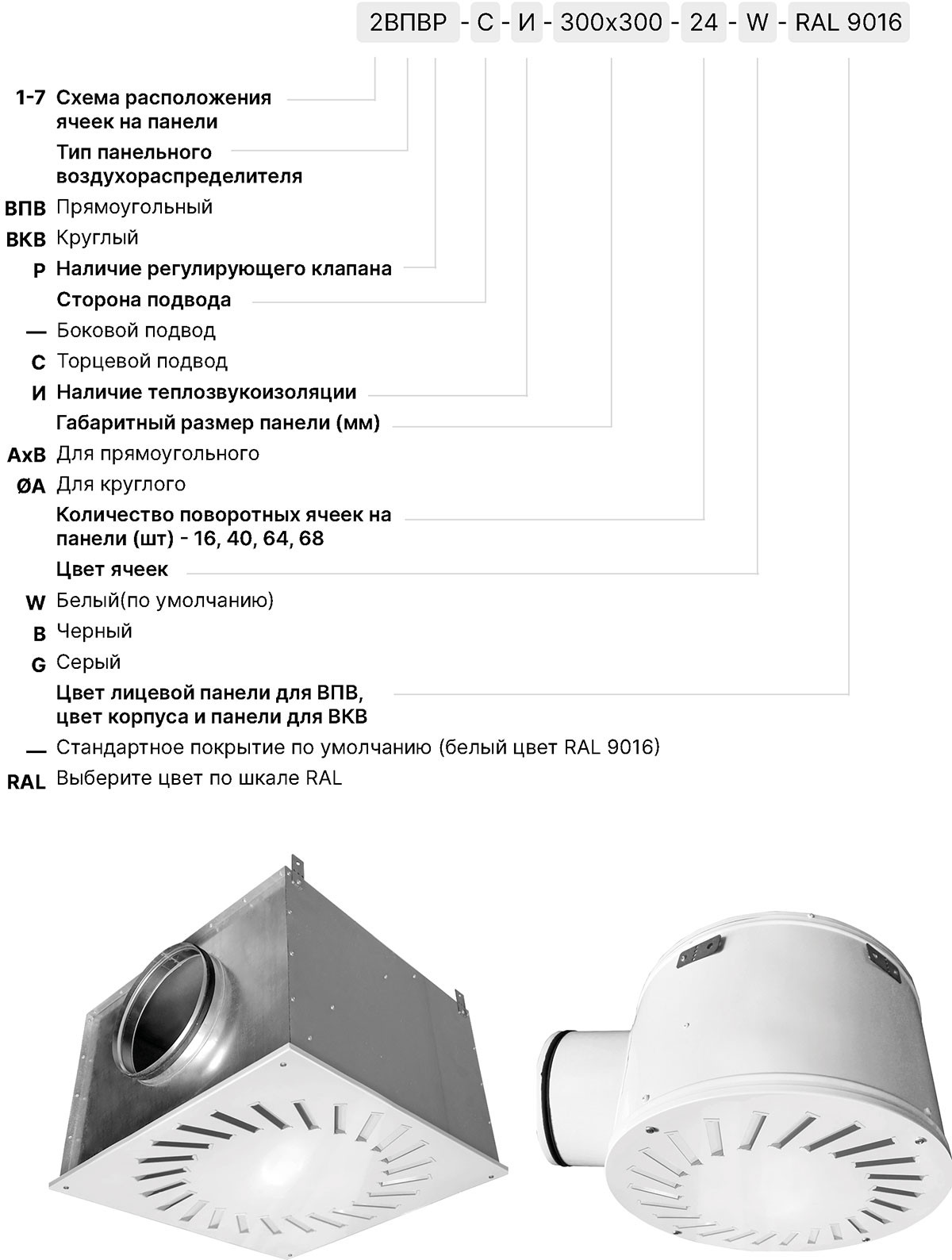

Пример заказа

Стандартные размеры и площадь свободного сечения

Узнайте площадь свободного сечения и теоретическую массу, выбрав размер строительного проёма по горизонтали (мм) и типопараметр
Выберите значения:
Введите размер решетки по ширине (мм)
Введите размер решетки по высоте (мм), или количество щелей (для щелевых решеток)
Результаты расчета:
Рассчитать
