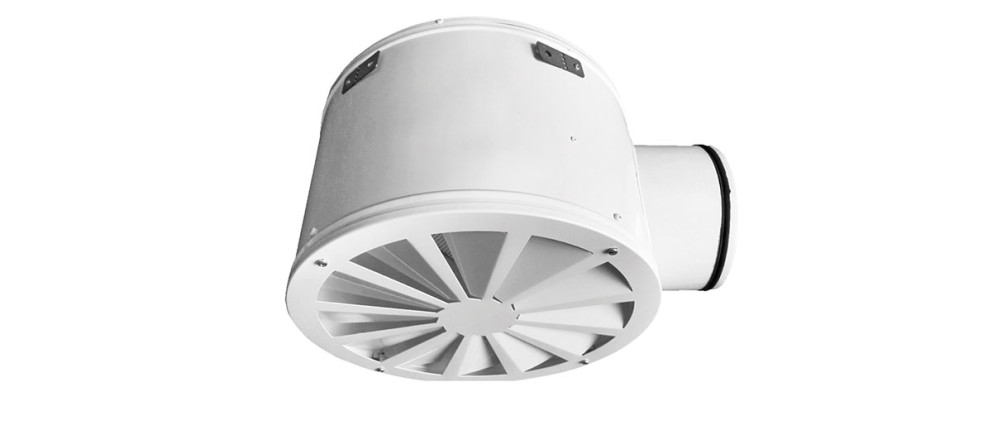

Вихревой диффузор с камерой статического давления 3ДКЗ

Вихревой диффузор с камерой статического давления 3ДКЗ

Панельные воздухораспределители закручивающие 3ДКЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.). Воздухораспределители 3ДКЗ могут использоваться также и для удаления воздуха из помещений.

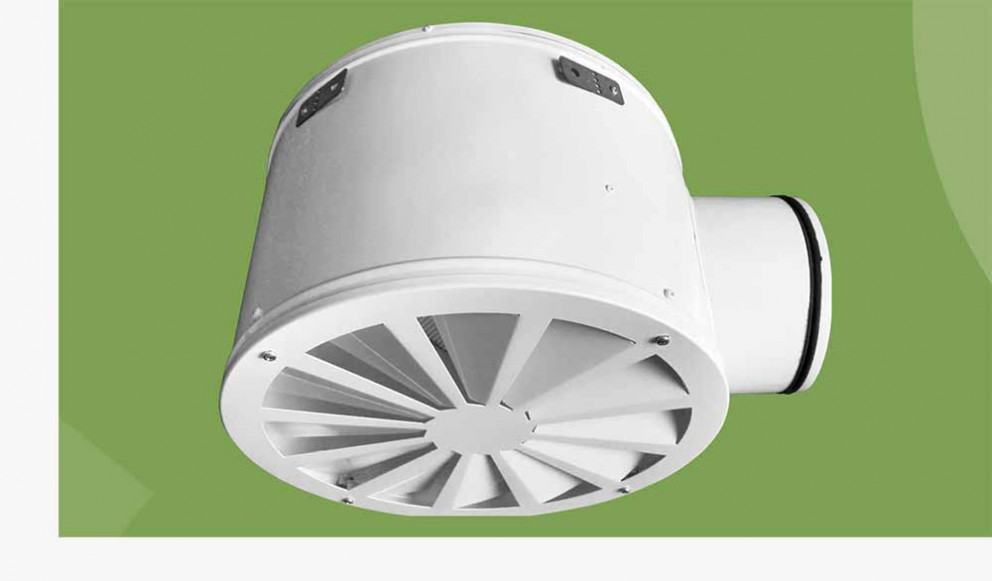

Конструктивно воздухораспределители 3ДКЗ состоят из воздухораздающей панели с закручивающими лопатками круглой формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения.

Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.

Воздухораспределители 3ДКЗ изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.

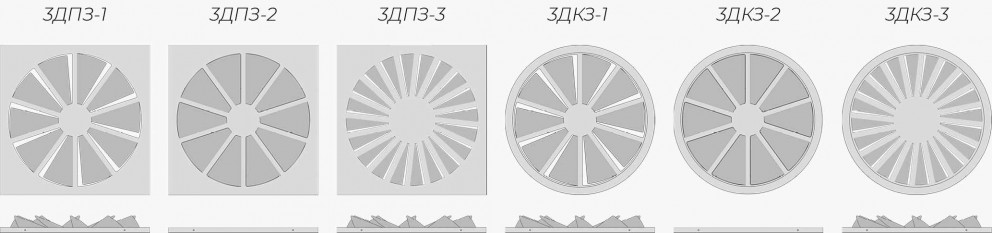

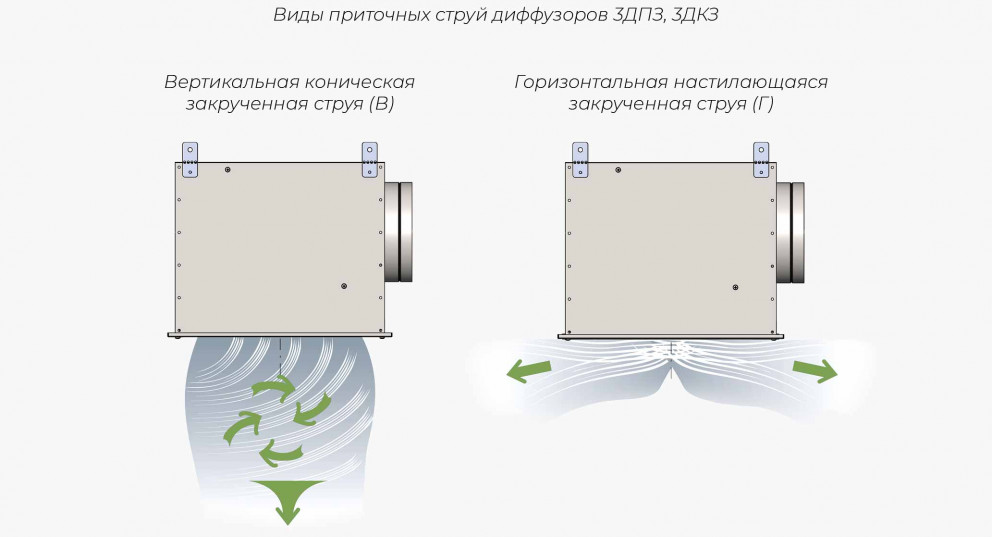

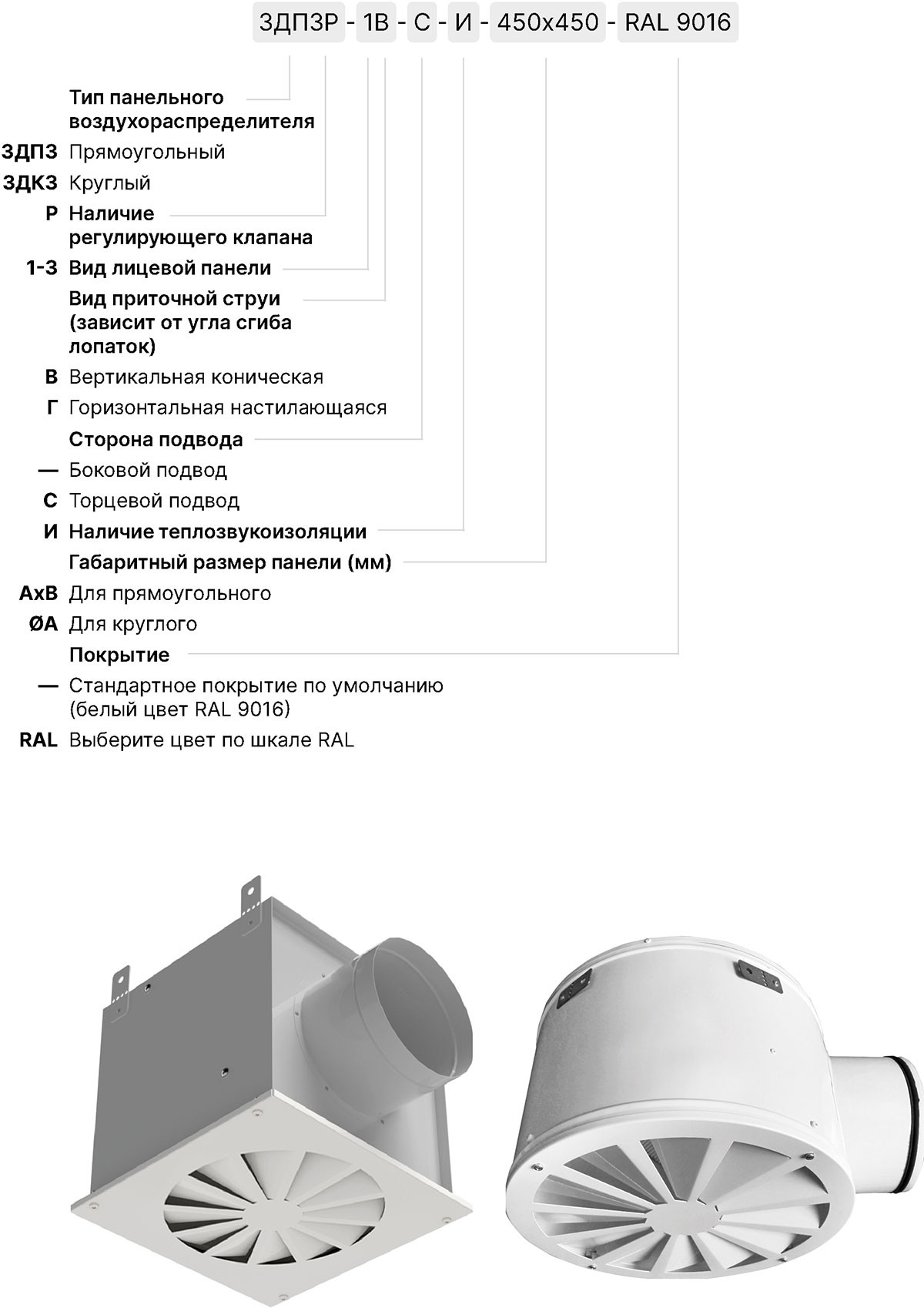

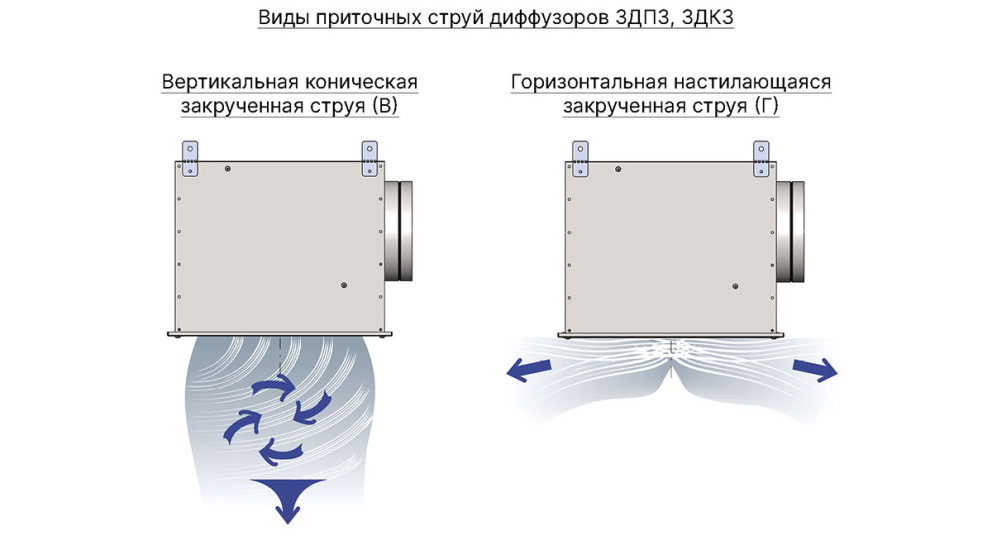

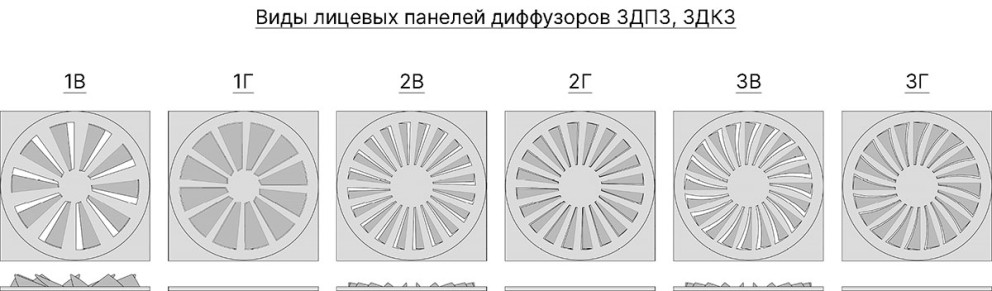

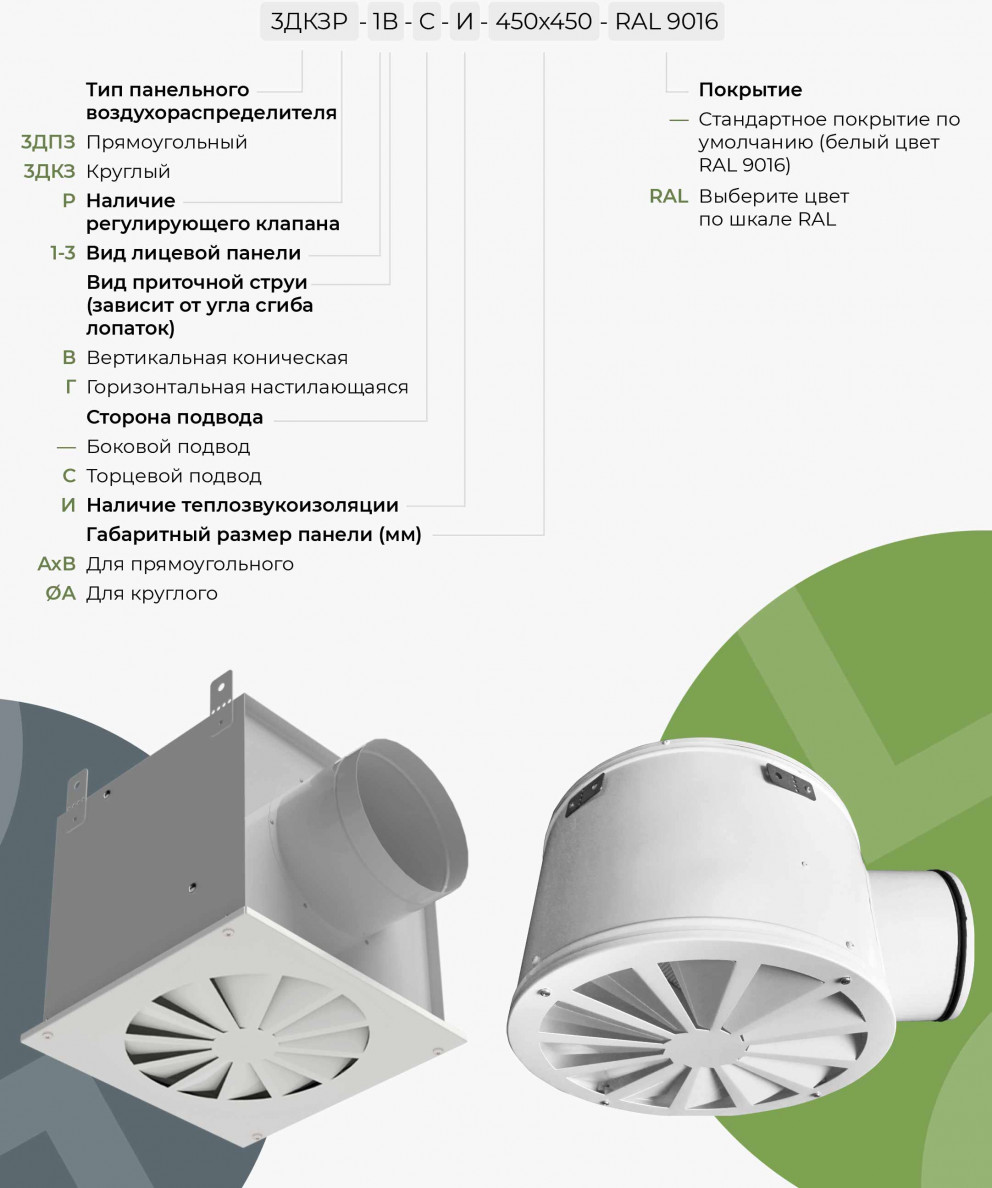

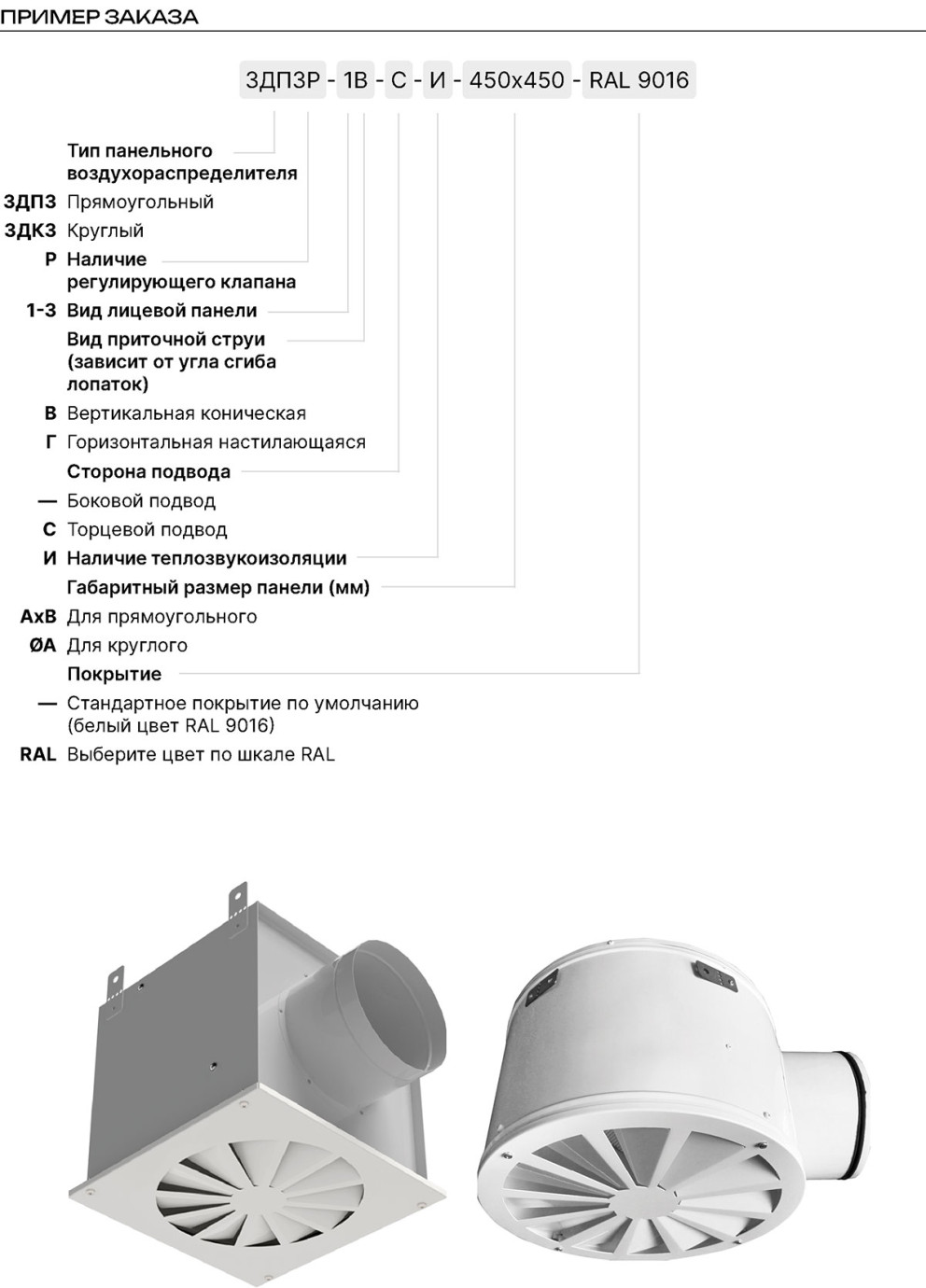

В зависимости от угла сгиба лопаток в лицевой воздухораспределительной панели возможна различная подача воздуха:

• вертикальной закрученной конической струей для панелей 1В, 2В, 3В;
• горизонтальной настилающейся закрученной струей для панелей 1Г, 2Г, 3Г.

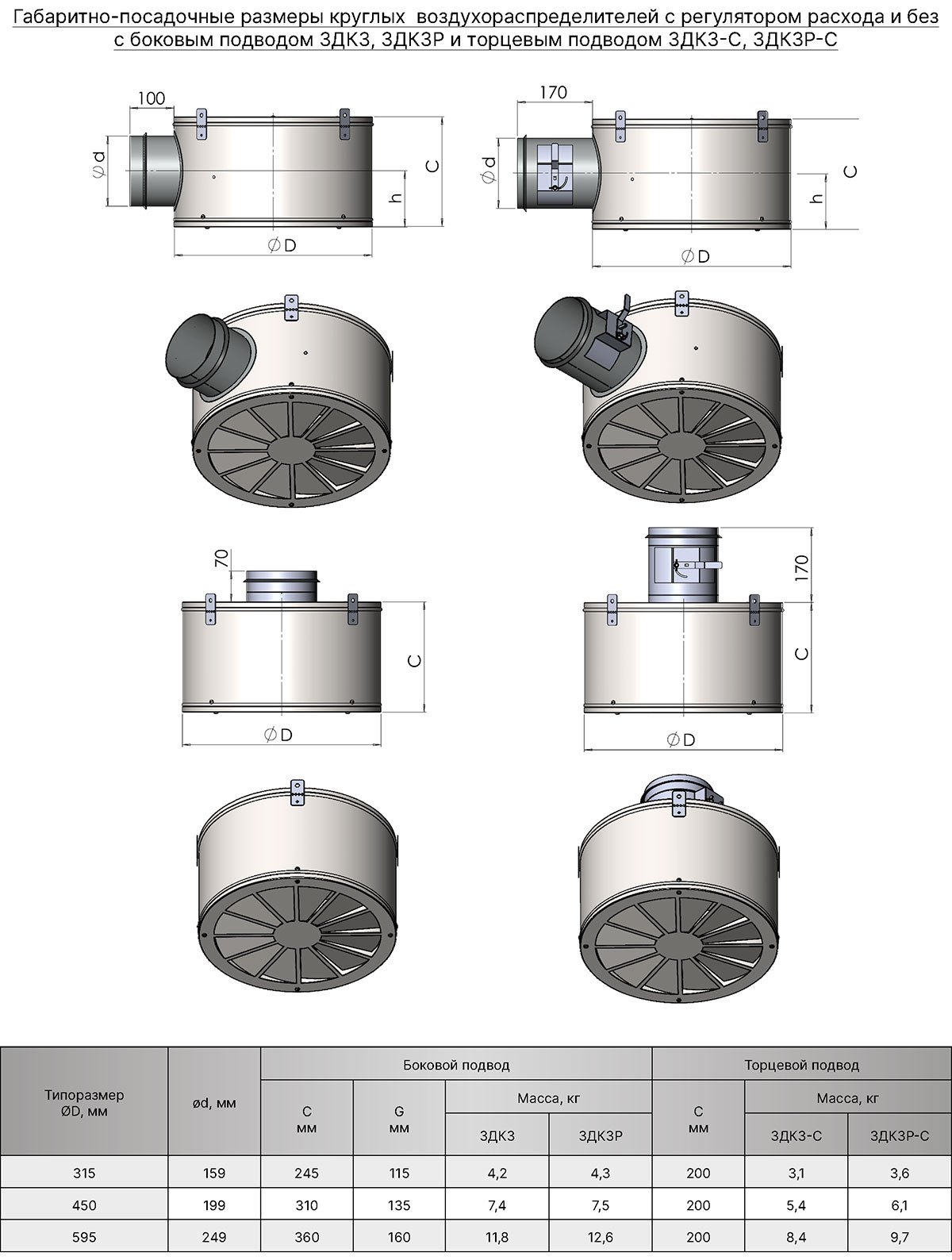

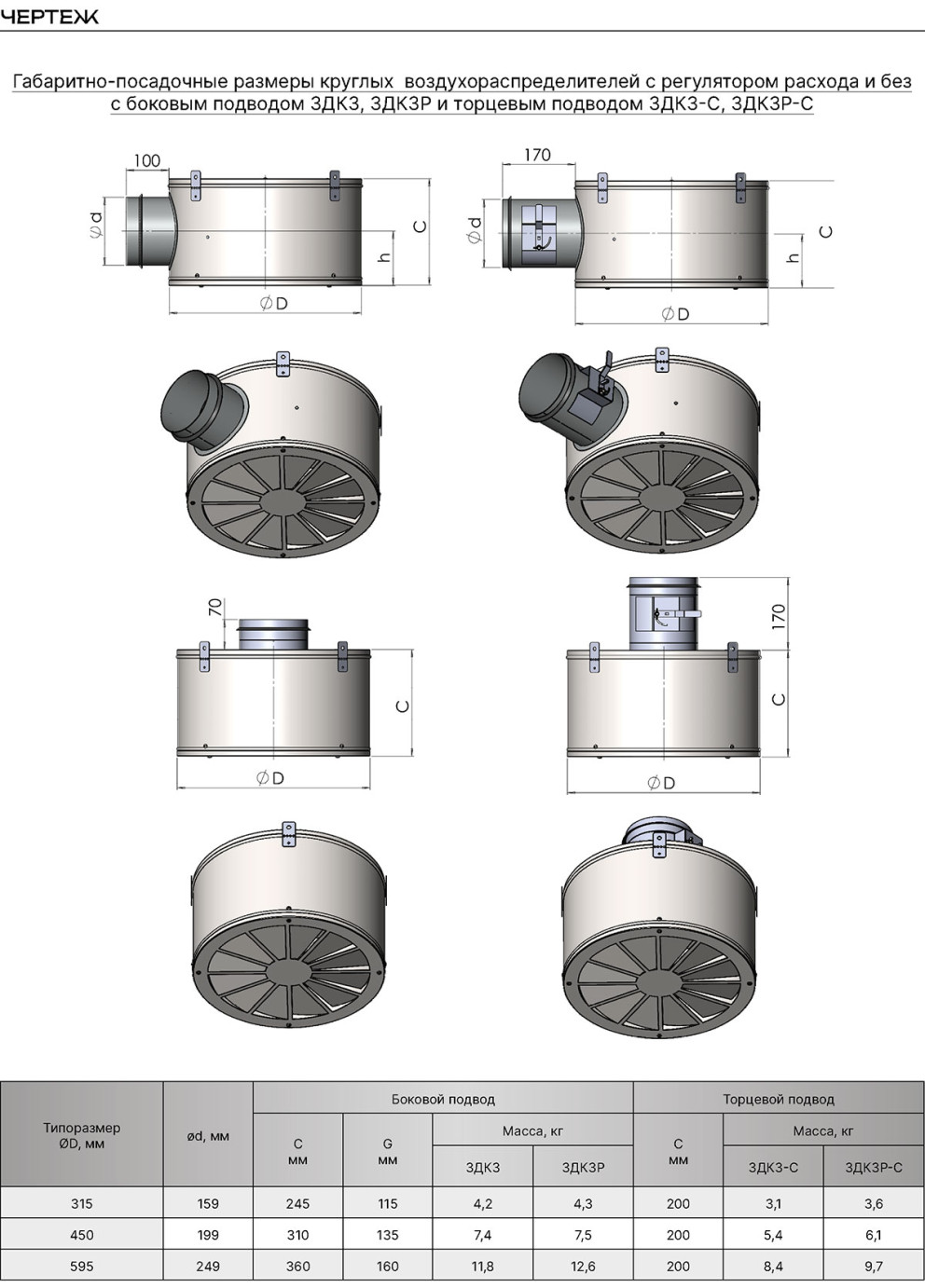

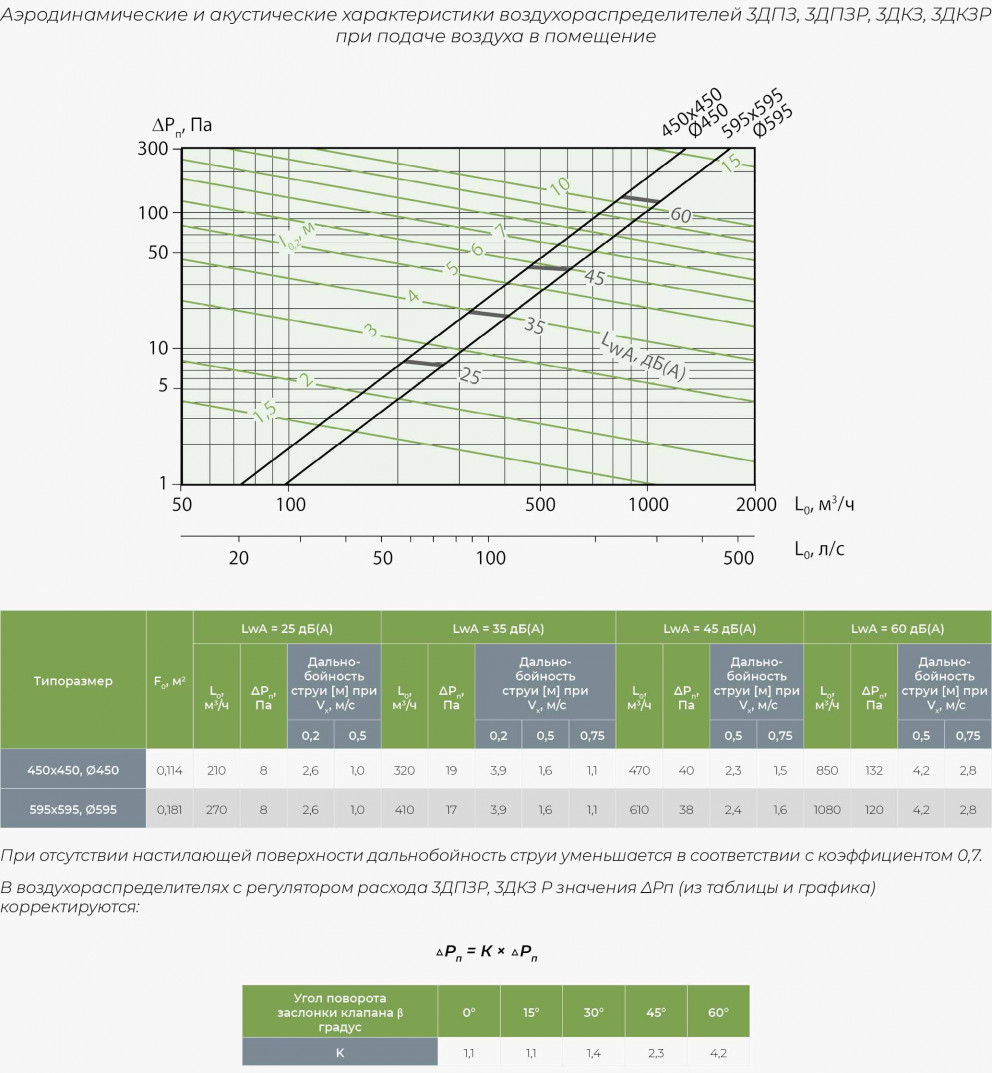

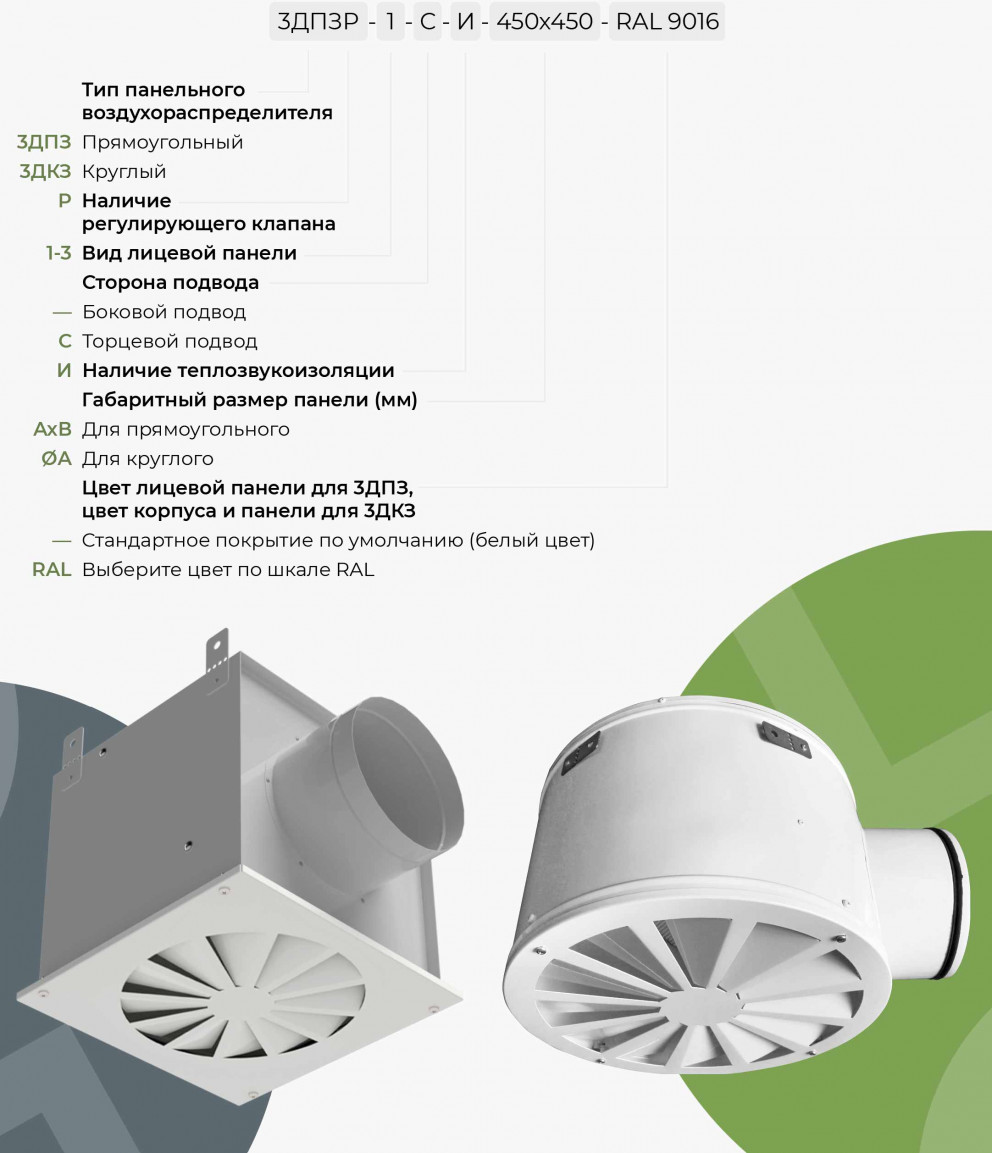

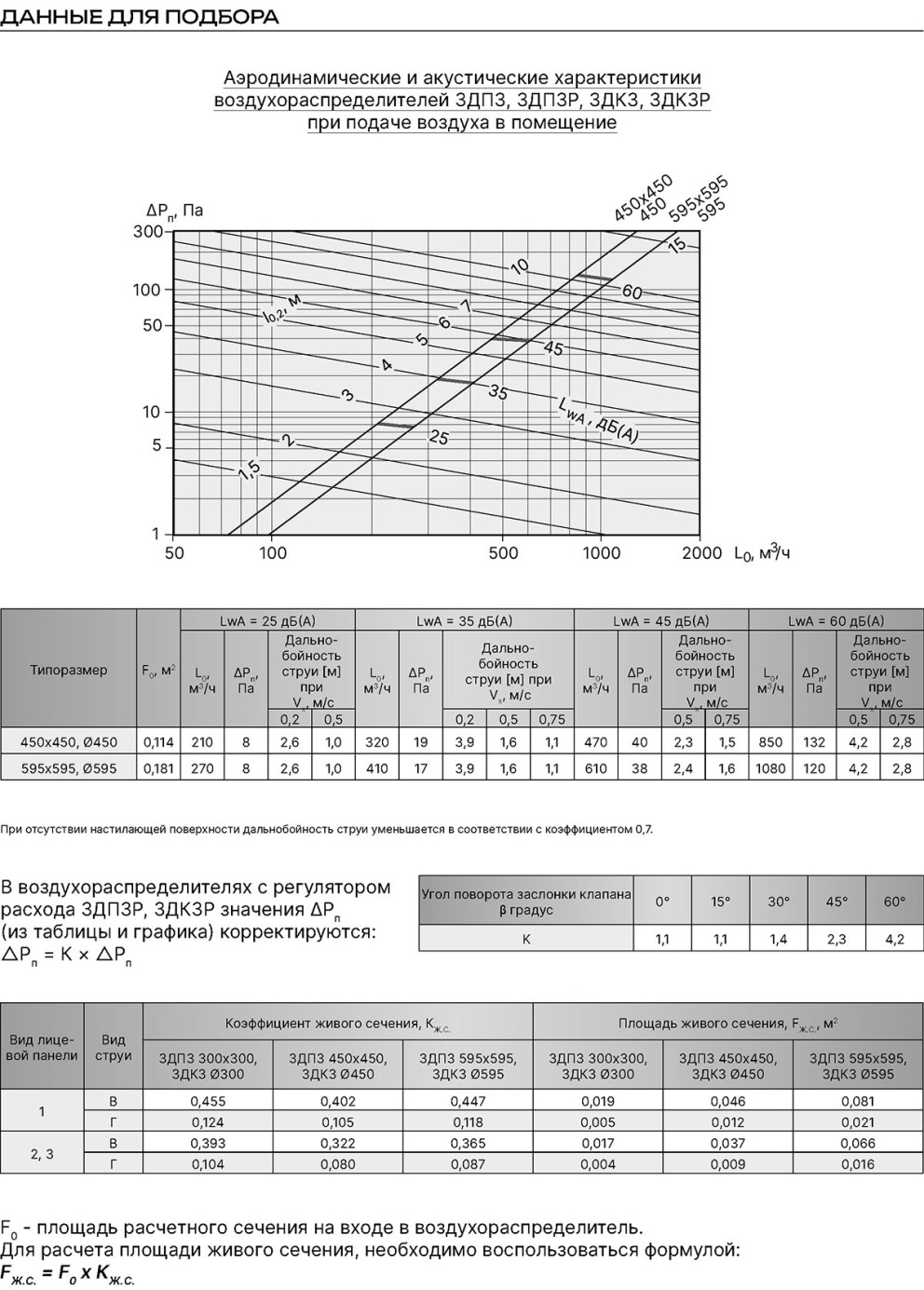

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 3ДКЗР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

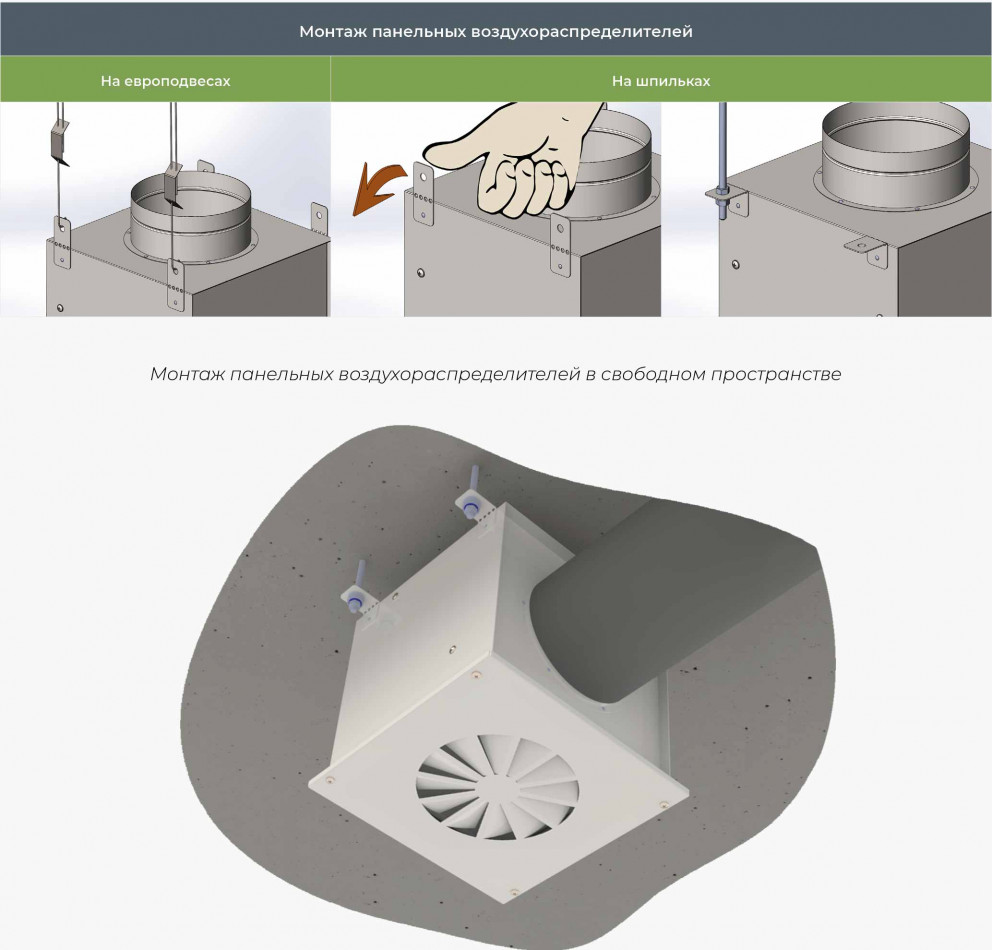

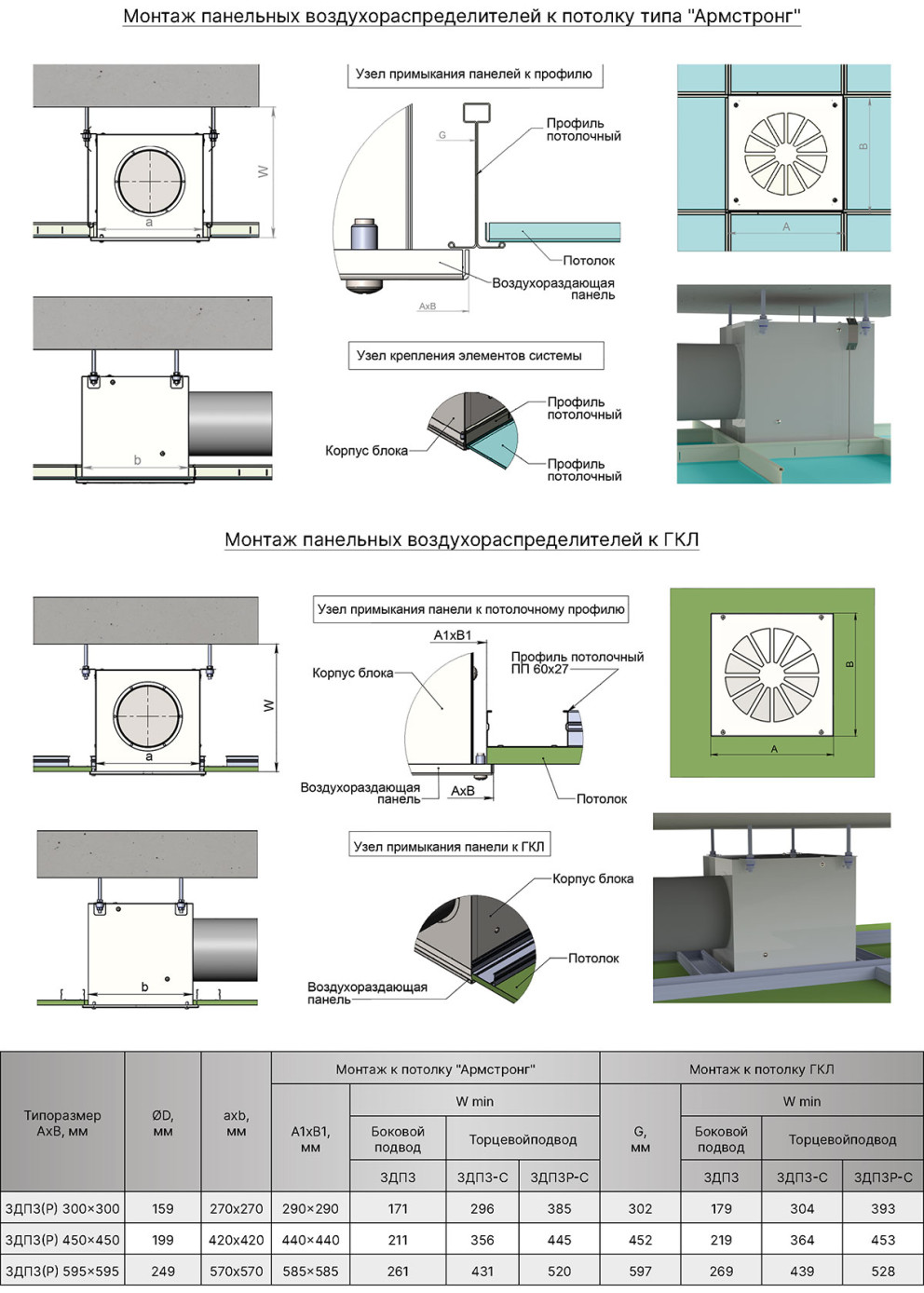

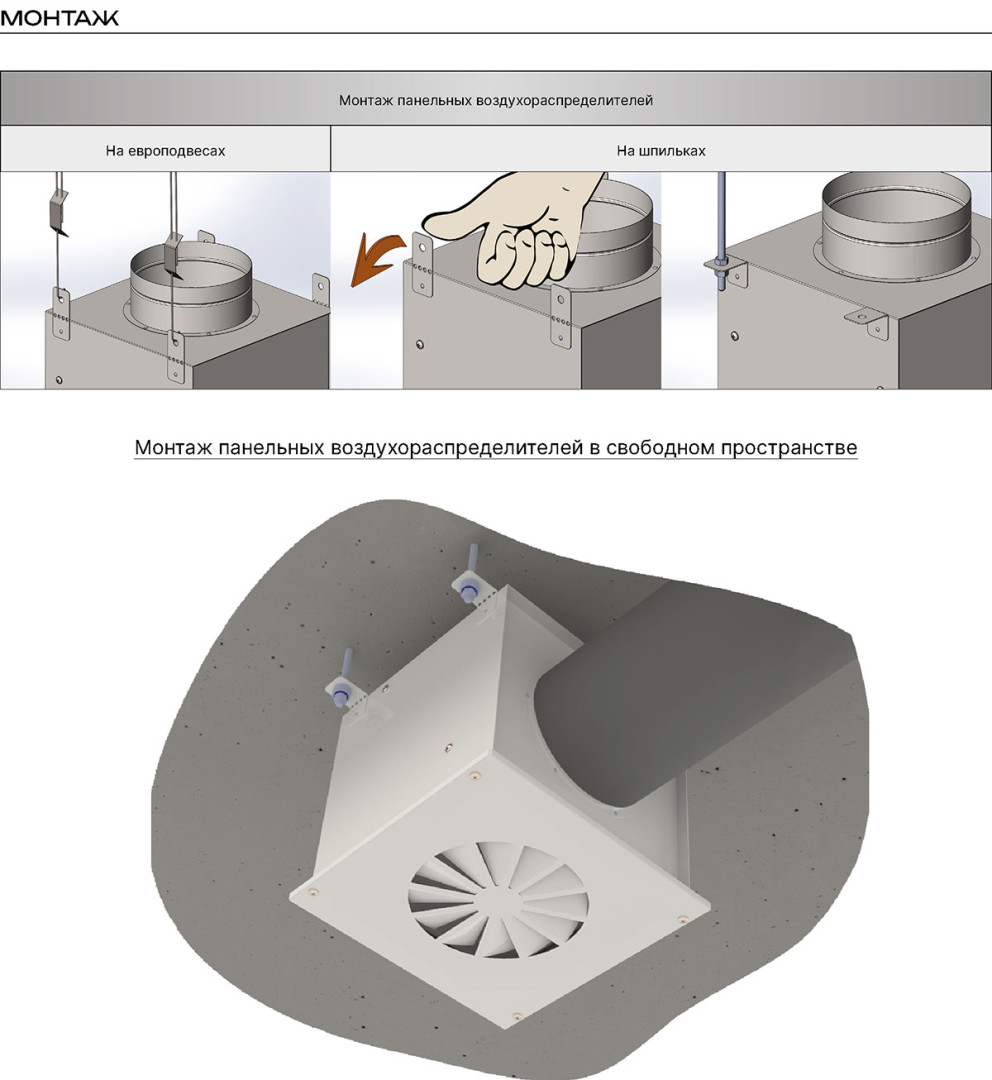

Воздухораспределители 3ДКЗ устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели, при этом обеспечивается настилание горизонтальной струи на потолок.
