Воздухораспределители панельные сопловые 1SDP, 2SDP

Артикул000154
  • Добавить в избранное
  • Задать вопрос
Вернуться
Артикул000154
  • Добавить в избранное
  • Задать вопрос

Воздухораспределители панельные сопловые 1SDP, 2SDP

Итог

2 886 ₽/шт

Обновление цены
Купить в один клик
В корзине шт.

Описание

Скачать описание

Воздухораспределители панельные сопловые 1SDP, 2SDP



Сопловые панельные воздухораспределители 1SDP, 2SDP применяются в системах вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

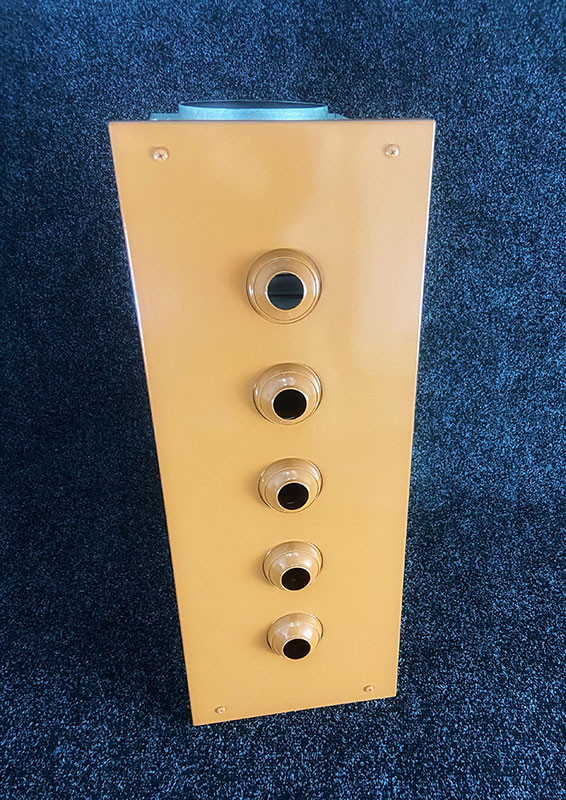

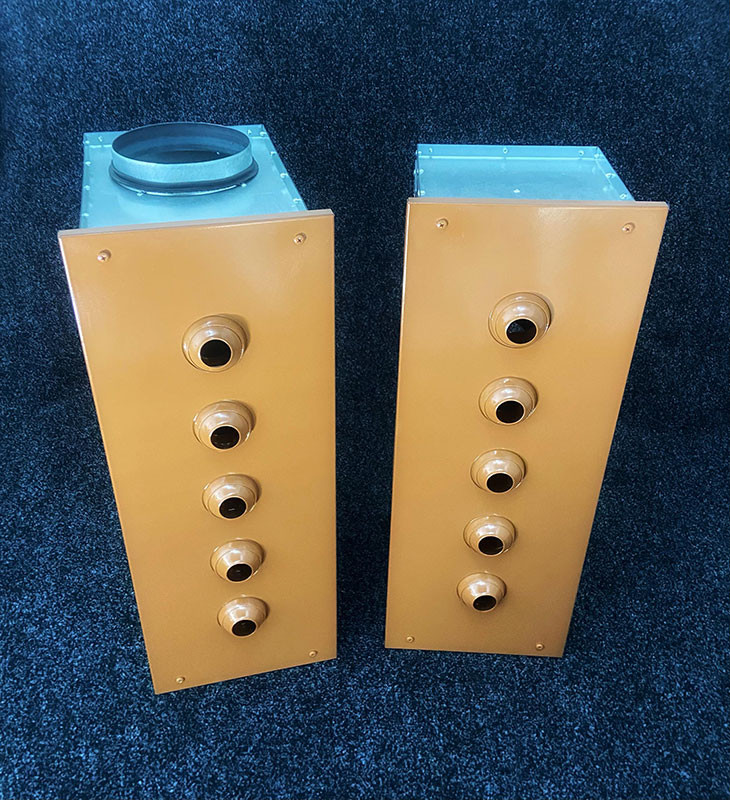

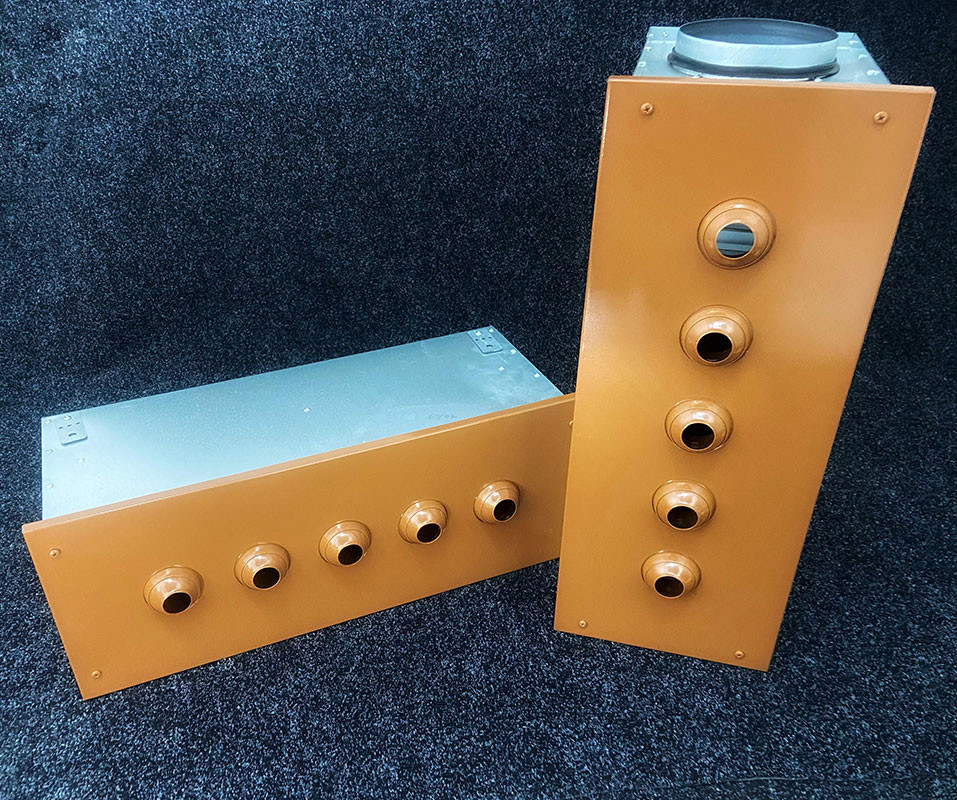

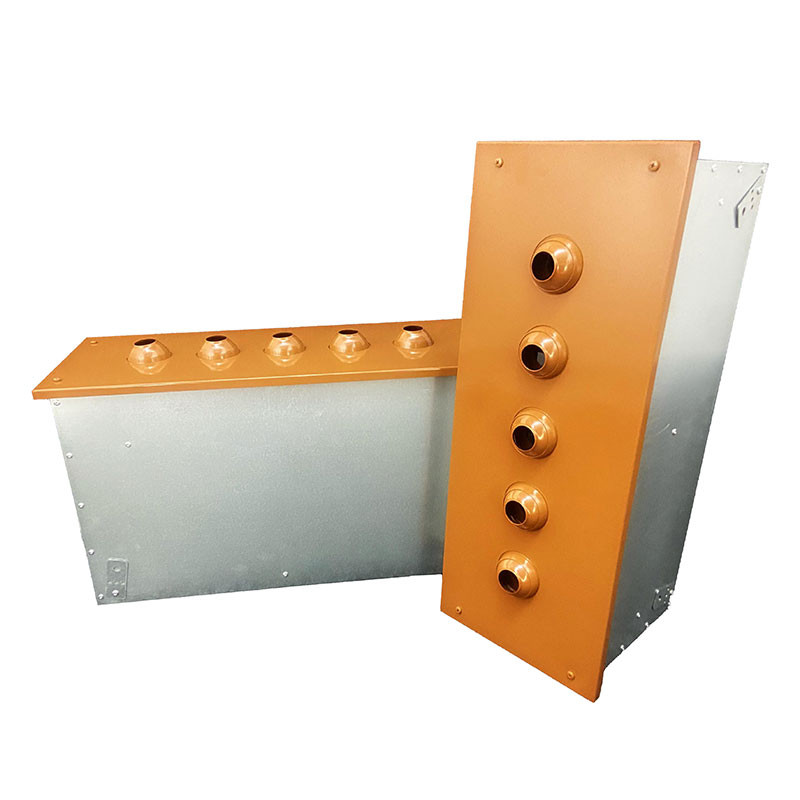

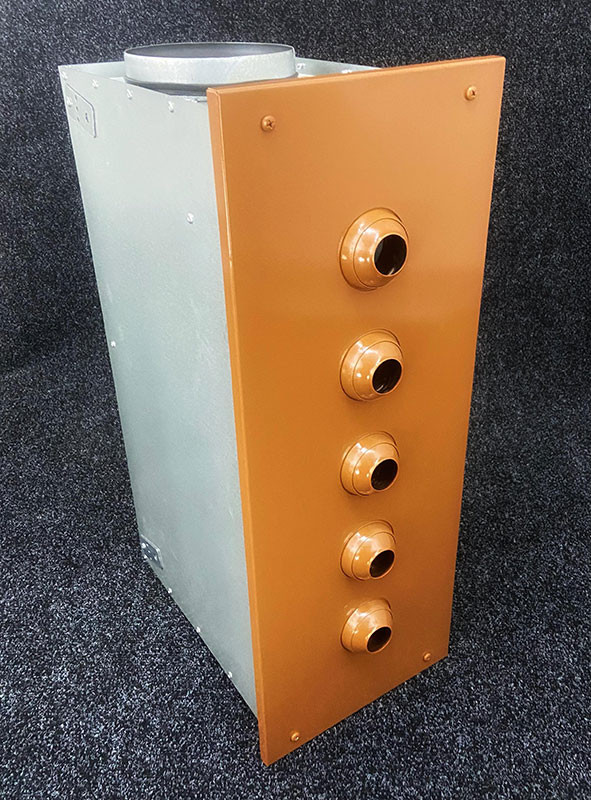

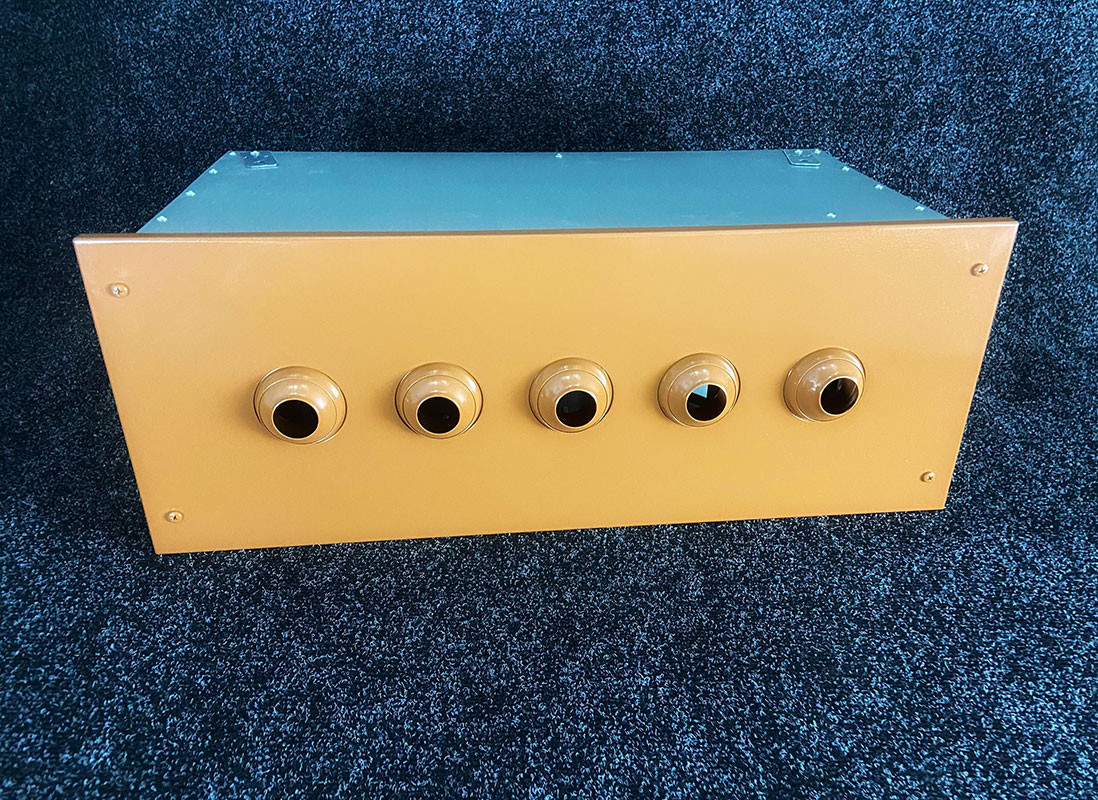

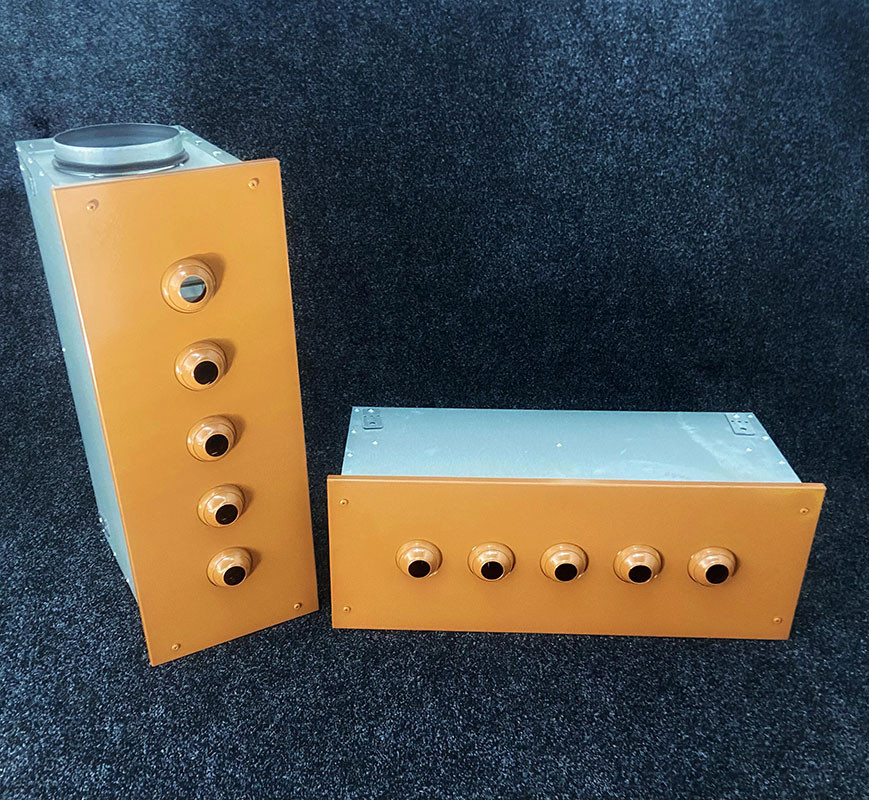

Конструкция воздухораспределителей представляет собой панели квадратной формы (1SDP) или прямоугольной формы (2SDP) с поворотными сопловыми ячейками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Изделия прямоугольной формы возможно изготавливать без КСД, только воздухораздающую панель с сопловыми ячейками. Каждая сопловая ячейка имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии.





При повороте сопел параллельно в одну сторону на угол α от геометрической оси панели (схема 1) суммарный воздушный поток отклоняются на тот же угол α. При этом дальнобойность потока не изменяется.

При повороте сопел параллельно в одну сторону на угол α от геометрической оси панели (схема 1) суммарный воздушный поток отклоняются на тот же угол α. При этом дальнобойность потока не изменяется.

При повороте сопел в разные стороны на угол от 0° до 30° от геометрической оси панели (схема 2) суммарный воздушный поток распространяется вдоль оси панели, а его дальнобойность в зависимости от угла поворота уменьшается до 2,5 раз. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.





КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1SDP-R, 2SDP-R, SDK-R дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4–6 дБ.

Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.  При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Воздухораспределители полностью изготавливаются из листовой оцинкованной стали. Изготовление сопел из стали позволяет использовать изделия при повышенном температурном режиме. Покраска осуществляется порошковым методом в цвета по международной шкале RAL, по умолчанию в белый цвет RAL 9016. В квадратных и прямоугольных воздухораспределителях окрашивается только лицевая панель, камера поставляется без покрытия. Круглые воздухораспределители окрашиваются полностью.















Монтаж. Воздухораспределители устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Монтаж к строительным конструкциям производится с помощью металлических тросов (европодвесы) или резьбовых штанг (шпилек). Для удобства монтажа на камере статического давления имеются адаптивные крепления.











Характеристики

  • Место применения
    Приточно-вытяжная вентиляционная система
  • Производитель
    ООО "ВЕНТРЕШЕТКИКОМ"
  • Регулировка
    Регулируемая
  • Бренд
    THE GRILLES
  • Форма
    Прямоугольные
  • Материал
    Оцинкованная сталь
  • Конструкция
    Разборная
  • Предоплата
    100%

Особенности

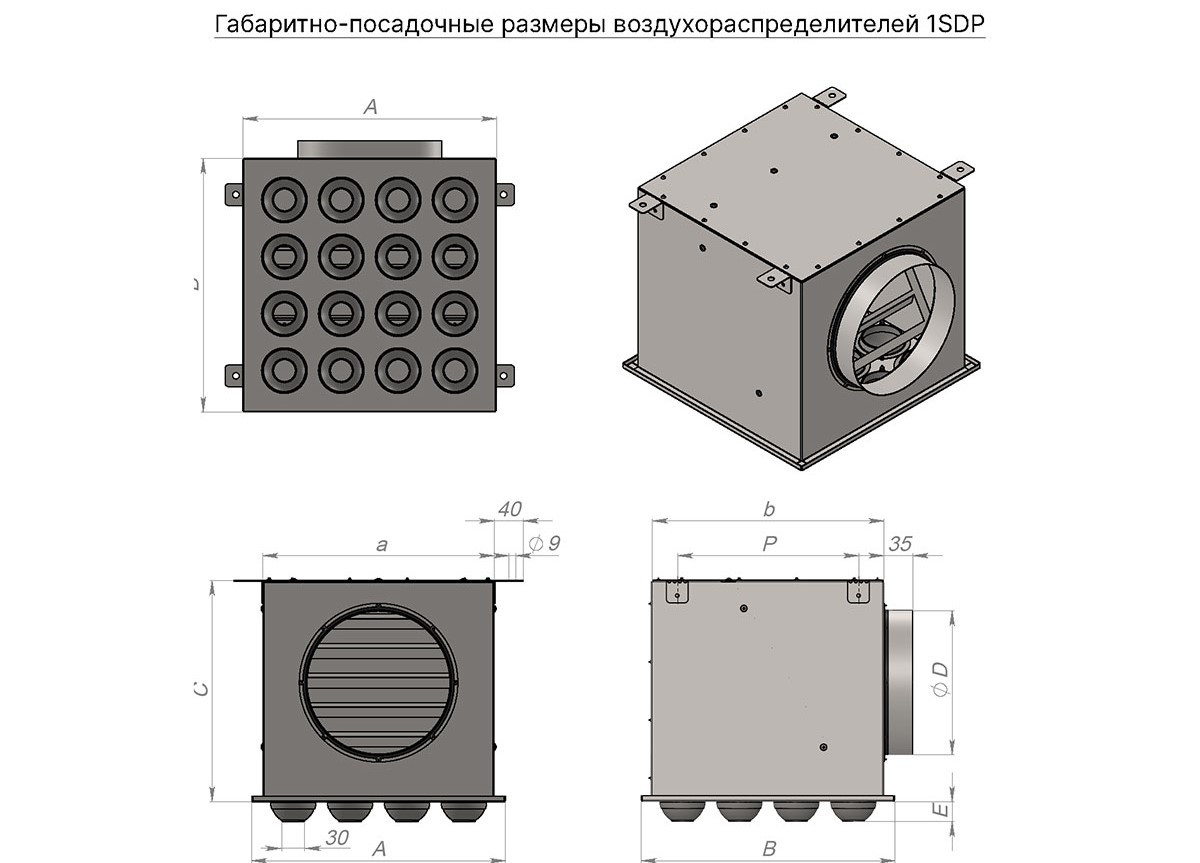

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

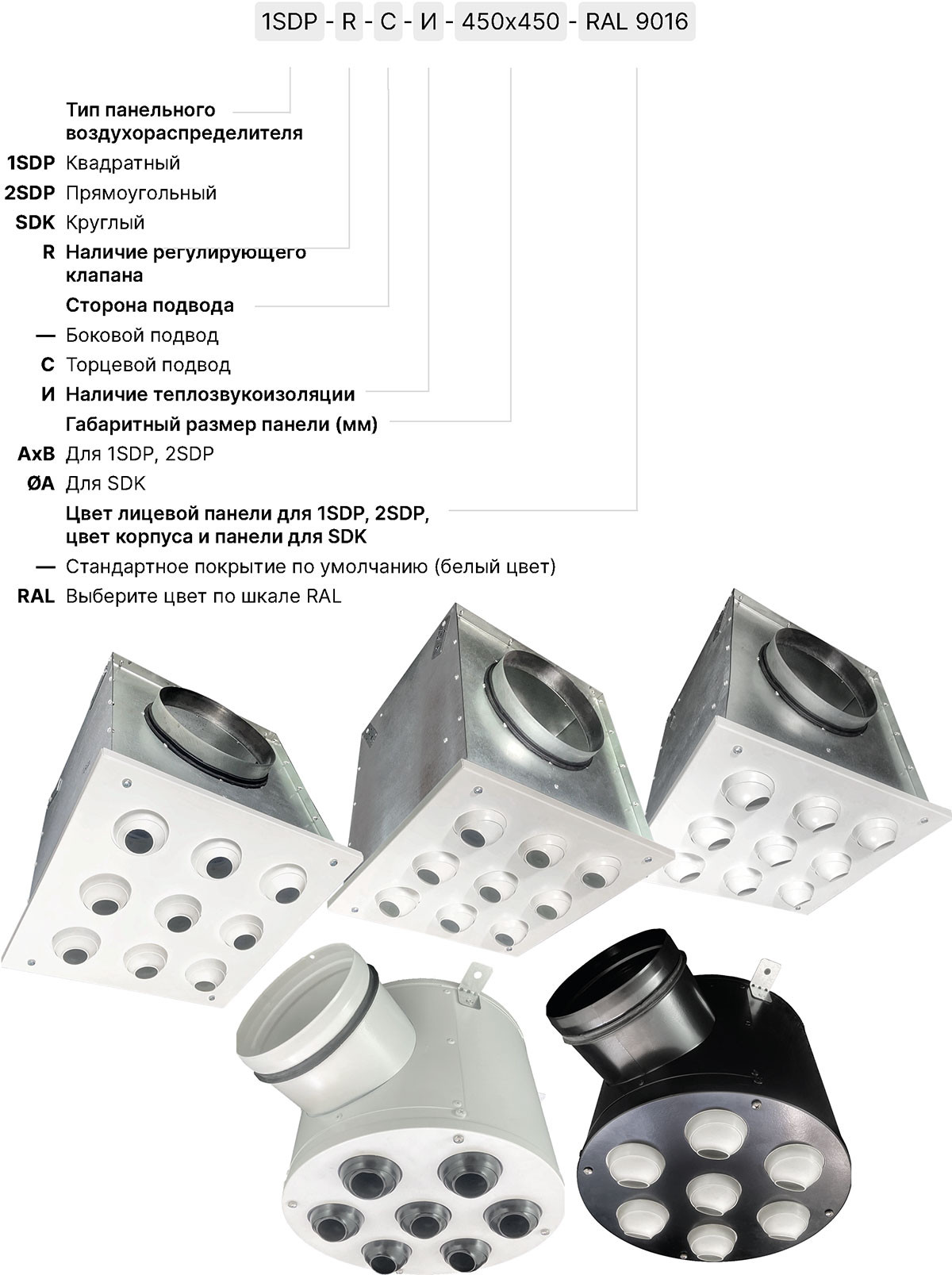

Пример заказа
