Потолочный воздухораспределитель с блоком уменьшенной высоты с круглым патрубком и боковым подводом ВБ-У
- Добавить в избранное
- Задать вопрос
- Добавить в избранное
- Задать вопрос
Потолочный воздухораспределитель с блоком уменьшенной высоты с круглым патрубком и боковым подводом ВБ-У
Описание

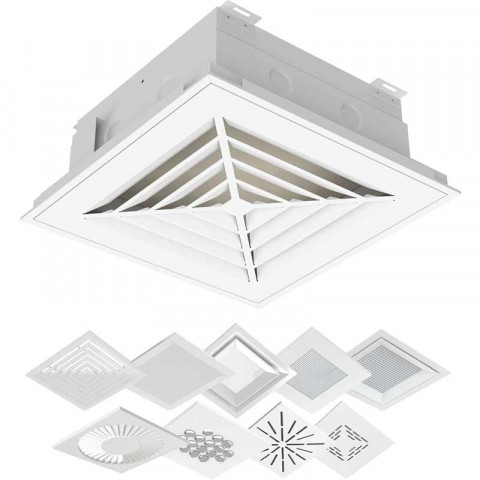

Потолочный воздухораспределитель с блоком уменьшенной высоты с круглым патрубком и боковым подводом ВБ-У
Воздухораздающие блоки ВБ предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений (операционные, ожоговые центры, палаты интенсивной терапии), а также в производственных помещениях, требующих повышенной чистоты воздушной среды (микроэлектроника, приборостроение, космическая промышленность, фармацевтика, пищевая промышленность).
ВБ адаптирован к конструкции несущего каркаса потолочной ячейки «чистых помещений» и препятствует эжектированию воздуха из запотолочного пространства. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счёт плотности соединения корпуса ВБ и потолочных ограждающих конструкций в соответствии с нормами GMP.

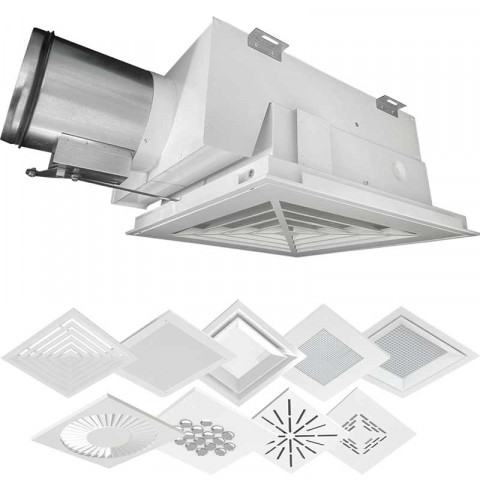

Воздухораздающий блок уменьшенной высоты (ВБ-У) состоит из герметичного стального сварного корпуса с предварительной камерой, на которой установлен подводящий патрубок круглого сечения (ВБ с уменьшенной высотой выпускаются только с боковым расположением патрубка) и воздухораздающей лицевой панели. Такая конструкция позволяет снизить монтажную высоту воздухораздающего блока.
Воздухораздающий блок уменьшенной высоты состоит из герметичного стального сварного корпуса, воздухораспределительной лицевой панели и фильтра абсолютной очистки.
В зависимости от типа воздухораспределительной панели возможно осуществление двух способов подачи приточного воздуха:
- не однонаправленный поток воздуха (обеспечивают вихревые воздухораздающие блоки ВБВ; турбулизирующие воздухораздающие блоки ВБТ; радиальные воздухораздающие блоки ВБР; концентрические воздухораздающие блоки ВБК; диффузорные воздухораздающие блоки ВБД);
- однонаправленный поток воздуха ( обеспечивают перфорированные воздухораздающие блоки ВБП, ВБП-М; сотовые воздухораздающие блоки ВБС и ВБС-М).
Изготавливается четыре типоразмера ВБ:
- 450х450;
- 595х595;
- 750х750;
- 750х450 мм.
ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и 610х305 мм соответственно:
- 1-ВБ - под фильтр 78 мм;
- 2-ВБ - под фильтр 150 мм;
- 3-ВБ - под фильтр 300 мм.
ВБ может быть оборудован регулирующим клапаном, который устанавливается непосредственно в подводящем патрубке. При заказе блока с регулирующим клапаном, по умолчанию клапан идет с ручным приводом, Но также возможно изготовление блока с клапаном с площадкой под электропривод.
Чтобы заказать воздухораздающий блок для чистых помещений, необходимо знать габаритно-посадочные размеры блока.
Монтаж изделий бывает настенный или потолочный, как правило, в подшивном потолке, а также возможен потолочный монтаж в открытом пространстве.
Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму). Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса. Крепление корпуса ВБ для углового монтажа к поверхности стены и потолка осуществляется посредством входящих в комплект поставки специальных кронштейнов.

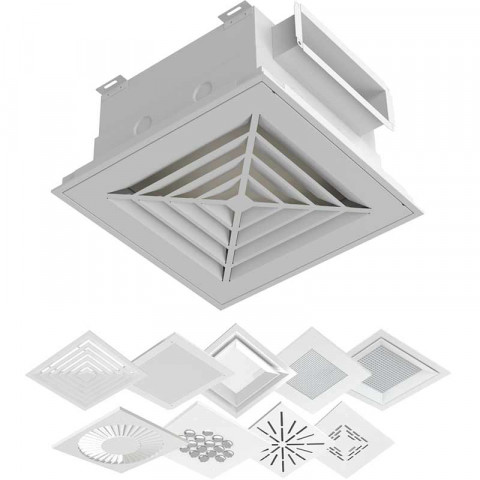

Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией, а прямоугольного патрубка с помощью прокладки, устанавливаемой между фланцами патрубка и воздуховода и последующей стандартной герметизацией.
Замена и установка фильтра:
- Для замены фильтра необходимо снять лицевую панель, демонтировать прижимные уголки и извлечь фильтр.
- Удалить защитную пленку нового фильтра и установить его в корпус блока уплотнительной прокладкой внутрь.
- Установить на прежние места прижимные уголки и завернуть болты М8 до упора в рамку фильтра для поджатия уплотнения фильтра к опорной поверхности короба блока.
- Установка лицевой панели производится с помощью винтов М5.
Характеристики
-
Место примененияВ потолок
-
ПроизводительООО "ВЕНТРЕШЕТКИКОМ"
-
Серия решеткиВБ
-
Вид решеткиПотолочные
-
МатериалОцинкованная сталь
-
КонструкцияРазборная
-
Предоплата100%
-
БрендTHE GRILLES
Особенности
Чертеж
Отзывы
Отзывов нет. Станьте первым, кто оставит отзыв!

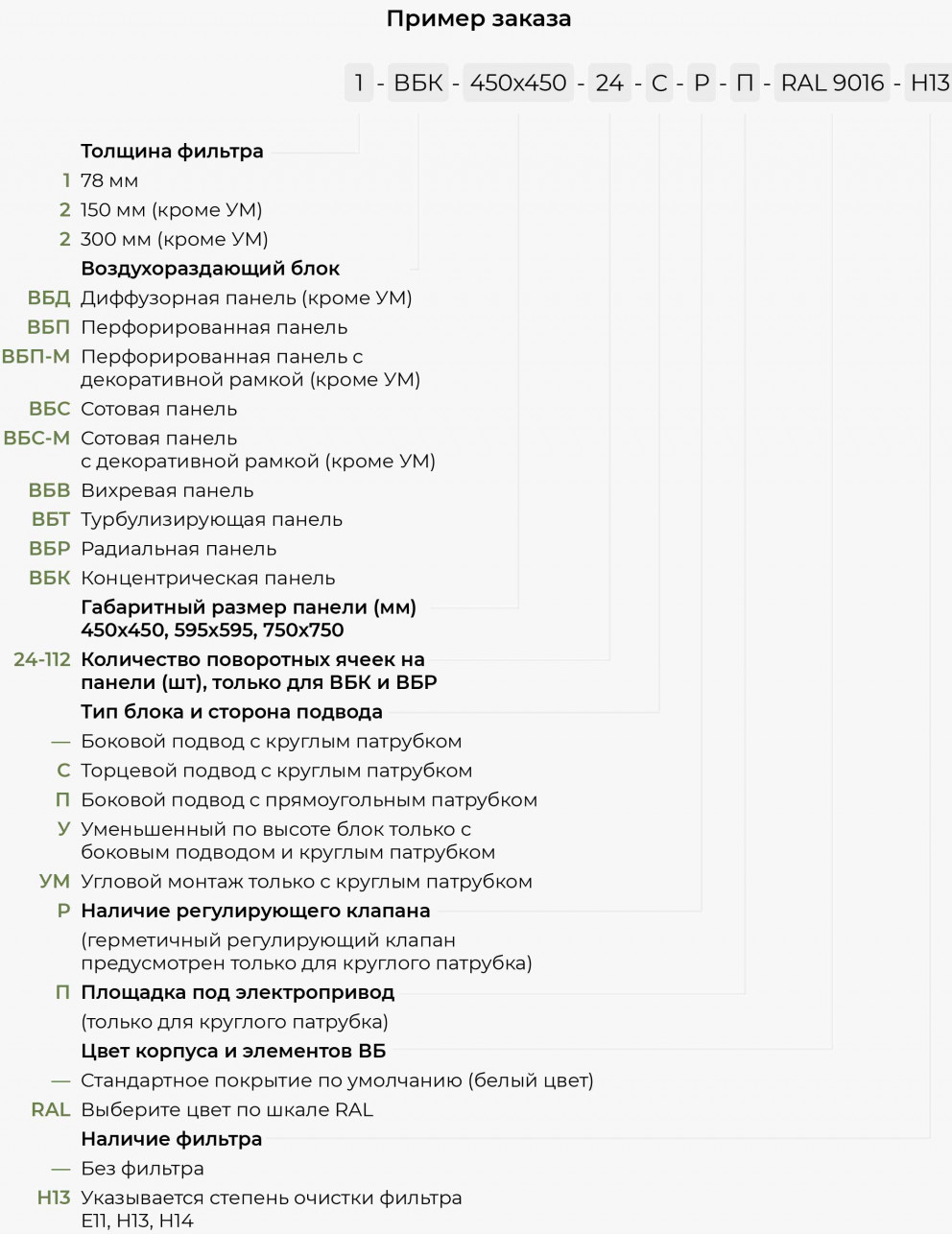

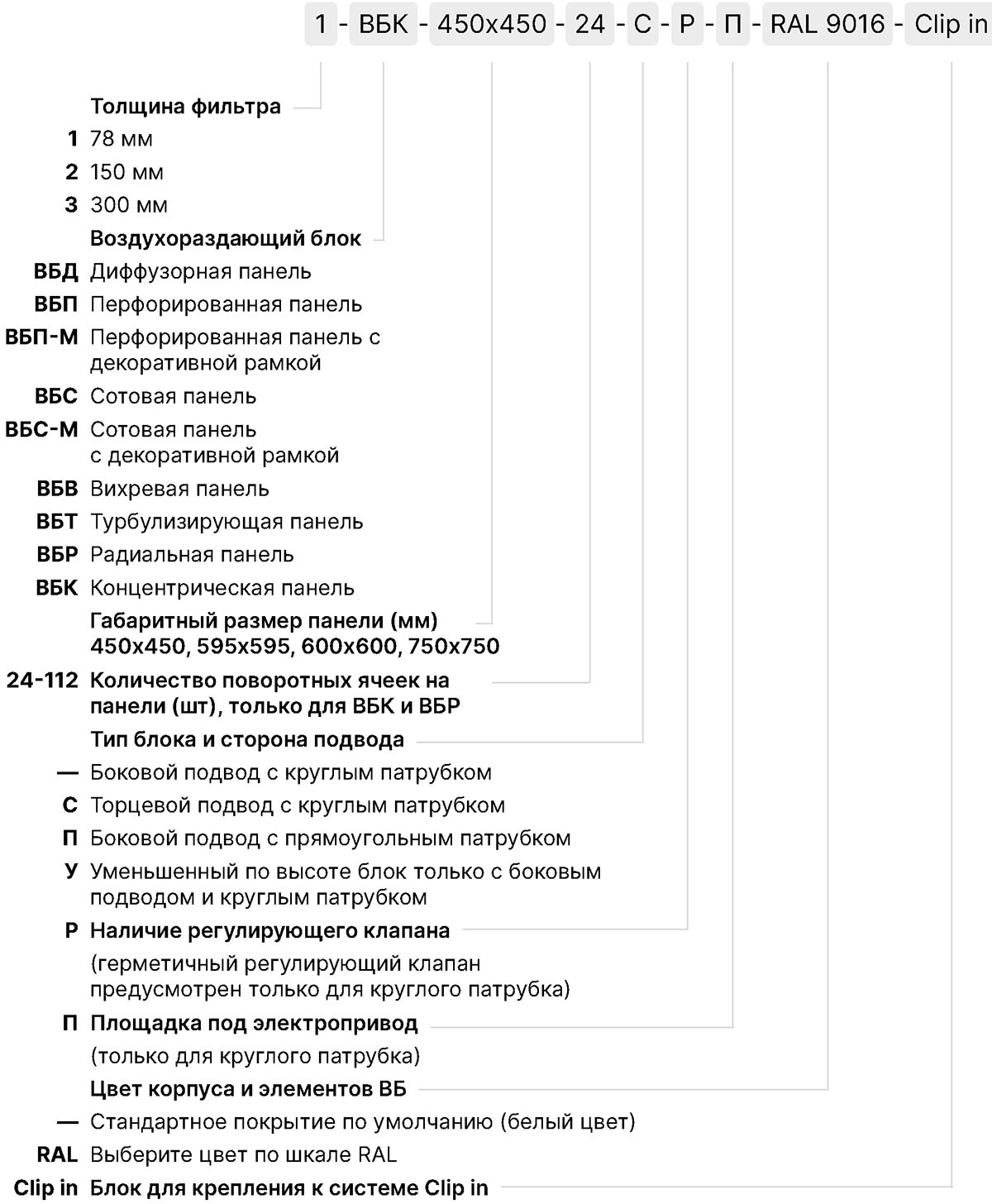

Пример заказа
