Модуль воздухораспределительный с фильтром и прямоугольным патрубком ВБ-П

Артикул000047
  • Добавить в избранное
  • Задать вопрос
Вернуться
Артикул000047
  • Добавить в избранное
  • Задать вопрос

Модуль воздухораспределительный с фильтром и прямоугольным патрубком ВБ-П

Итог

4 312 ₽/шт

Обновить цену
Купить в один клик
В корзине шт.
Вес/Объем

Описание

Модуль воздухораспределительный с фильтром и прямоугольным патрубком ВБ-П



Воздухораздающие блоки ВБ предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений (операционные, ожоговые центры, палаты интенсивной терапии), а также в производственных помещениях, требующих повышенной чистоты воздушной среды (микроэлектроника, приборостроение, космическая промышленность, фармацевтика, пищевая промышленность).

ВБ адаптирован к конструкции несущего каркаса потолочной ячейки «чистых помещений» и препятствует эжектированию воздуха из запотолочного пространства. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счёт плотности соединения корпуса ВБ и потолочных ограждающих конструкций в соответствии с нормами GMP.

Воздухораздающий блок с прямоугольным патрубком состоит из герметичного стального сварного корпуса, воздухораспределительной лицевой панели и фильтра абсолютной очистки.





В зависимости от типа воздухораспределительной панели возможно осуществление двух способов подачи приточного воздуха:

  • неоднонаправленный поток воздуха (обеспечивают вихревые воздухораздающие блоки ВБВ; турбулизирующие воздухораздающие блоки ВБТ; радиальные воздухораздающие блоки ВБР; концентрические воздухораздающие блоки ВБК; диффузорные воздухораздающие блоки ВБД);
  • однонаправленный поток воздуха ( обеспечивают перфорированные воздухораздающие блоки ВБП, ВБП-М; сотовые воздухораздающие блоки ВБС и ВБС-М).





Изготавливается четыре типоразмера ВБ:

  • 450х450;
  • 595х595;
  • 600х600;
  • 750х750 мм.

ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и 610х305 мм соответственно:

  • 1-ВБ - под фильтр 78 мм;
  • 2-ВБ - под фильтр 150 мм;
  • 3-ВБ - под фильтр 300 мм.

ВБ может быть оборудован регулирующим клапаном, который устанавливается непосредственно в подводящем патрубке. При заказе блока с регулирующим клапаном, по умолчанию клапан идет с ручным приводом, Но также возможно изготовление блока с клапаном с площадкой под электропривод.

Чтобы заказать воздухораздающий блок для чистых помещений, необходимо знать габаритно-посадочные размеры блока.





Монтаж изделий бывает настенный или потолочный, как правило, в подшивном потолке, а также возможен потолочный монтаж в открытом пространстве.

Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму). Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса. Крепление корпуса ВБ для углового монтажа к поверхности стены и потолка осуществляется посредством входящих в комплект поставки специальных кронштейнов.

Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией, а прямоугольного патрубка с помощью прокладки, устанавливаемой между фланцами патрубка и воздуховода и последующей стандартной герметизацией.







Замена и установка фильтра:

  • Для замены фильтра необходимо открыть лицевую панель, демонтировать прижимные уголки и извлечь фильтр. При необходимости можно полностью снять лицевую панель.
  • Удалить защитную пленку нового фильтра и установить его в корпус блока уплотнительной прокладкой внутрь.
  • Установить на прежние места прижимные уголки и завернуть болты М8 до упора в рамку фильтра для поджатия уплотнения фильтра к опорной поверхности короба блока.
  • Закрыть лицевую панель до щелчка.









Характеристики

  • Место применения
    В потолок
  • Производитель
    ООО "ВЕНТРЕШЕТКИКОМ"
  • Серия решетки
    ВБ
  • Вид решетки
    Потолочные
  • Материал
    Оцинкованная сталь
  • Конструкция
    Разборная
  • Предоплата
    100%
  • Бренд
    THE GRILLES

Особенности

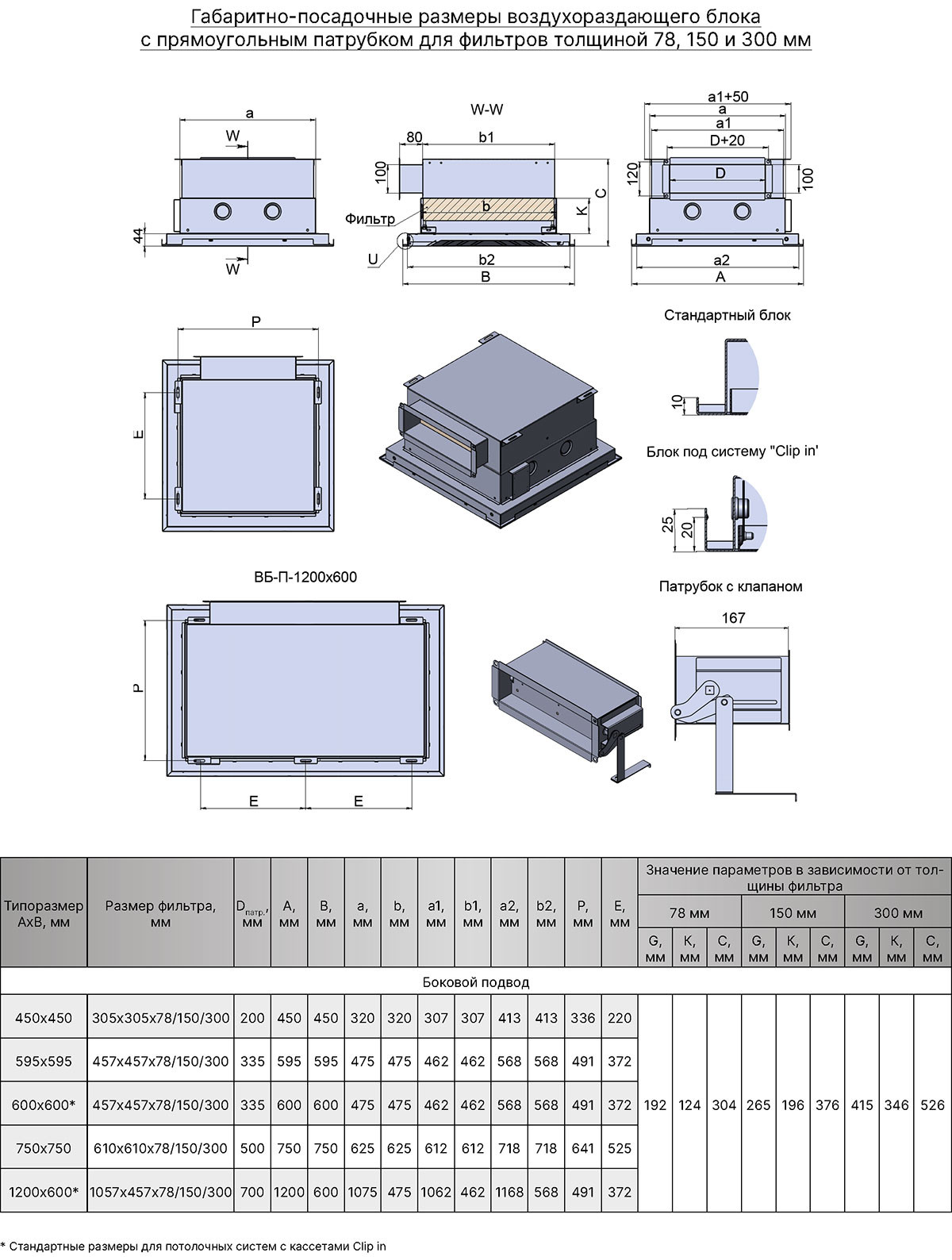

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

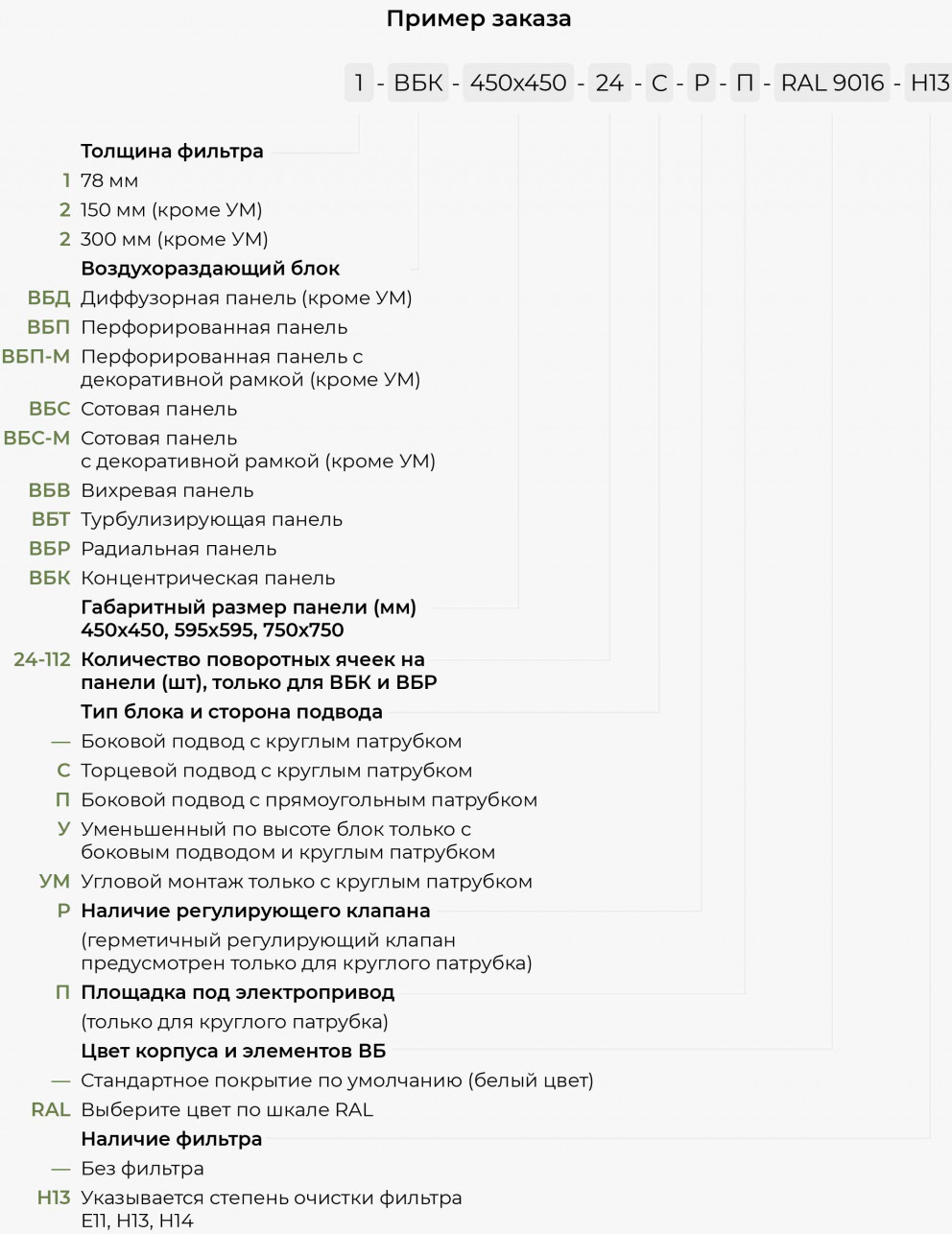

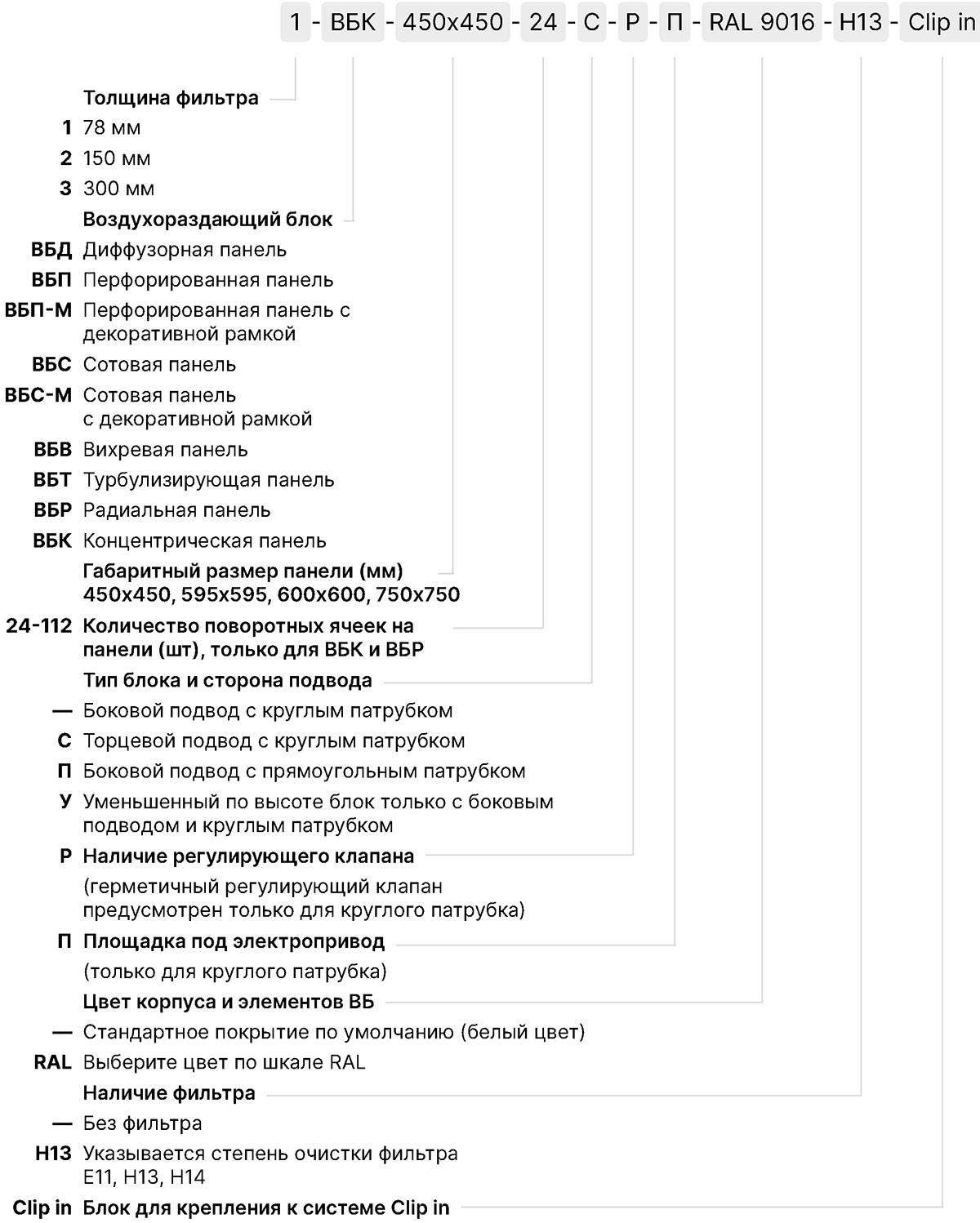

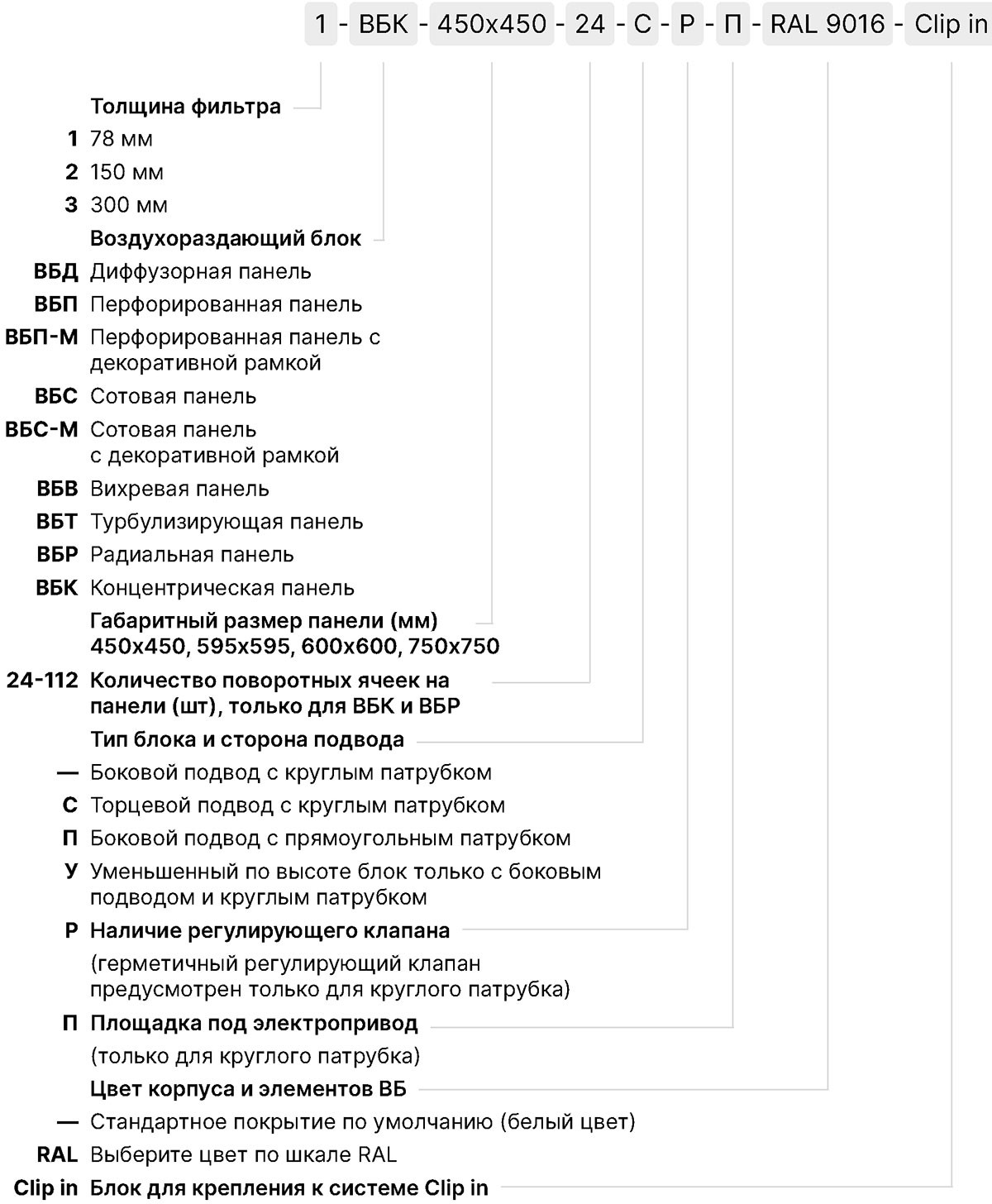

Пример заказа
