Блоки для фильтров высокой эффективности с круглым патрубком и торцевым подводом ВБ-С
Описание
![](https://grilles.ru/storage/category/206/descr/1670904765.jpg)
Блоки для фильтров высокой эффективности с круглым патрубком и торцевым подводом ВБ-С
Воздухораздающие блоки ВБ предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений (операционные, ожоговые центры, палаты интенсивной терапии), а также в производственных помещениях, требующих повышенной чистоты воздушной среды (микроэлектроника, приборостроение, космическая промышленность, фармацевтика, пищевая промышленность).
ВБ адаптирован к конструкции несущего каркаса потолочной ячейки «чистых помещений» и препятствует эжектированию воздуха из запотолочного пространства. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счёт плотности соединения корпуса ВБ и потолочных ограждающих конструкций в соответствии с нормами GMP.

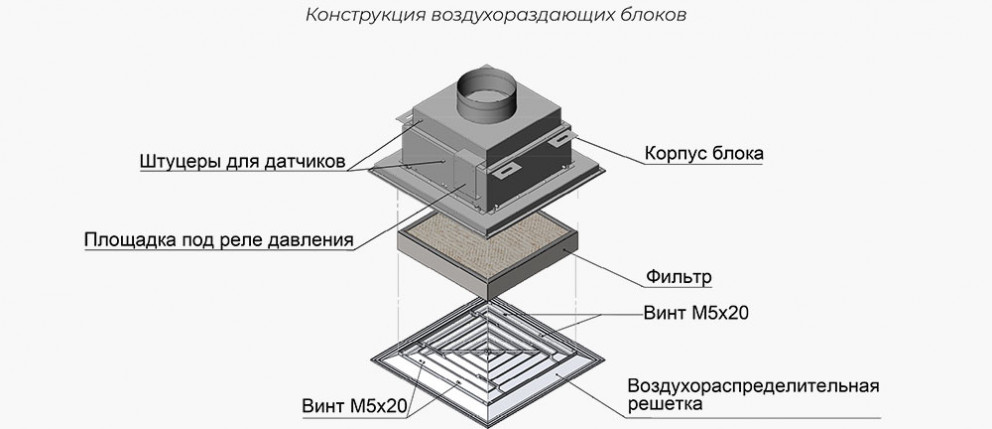

Воздухораздающий блок с круглым патрубком и торцевым подводом состоит из герметичного стального сварного корпуса, воздухораспределительной лицевой панели и фильтра абсолютной очистки.
![](https://grilles.ru/storage/category/206/descr/1766787769.jpg)

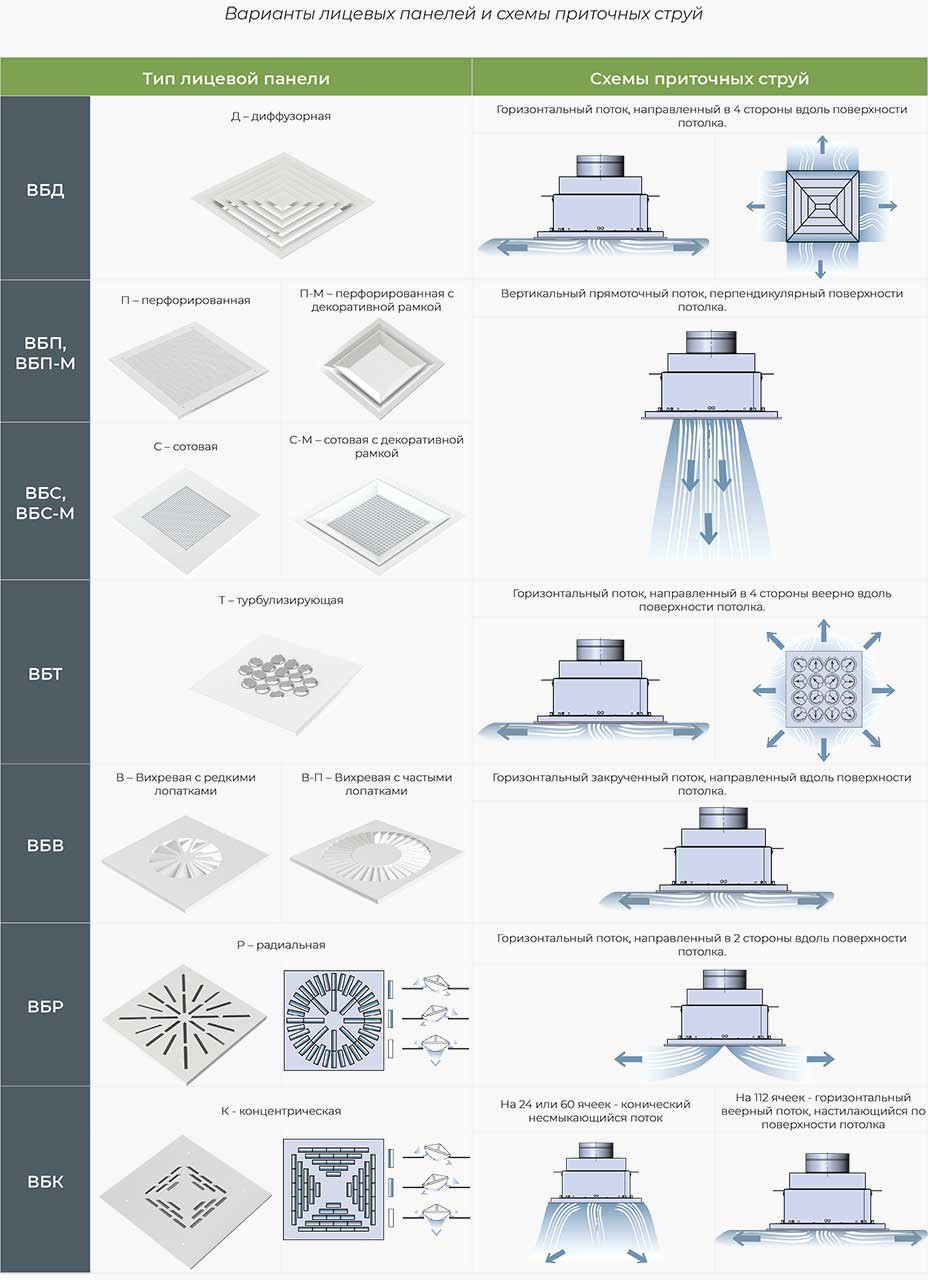

В зависимости от типа воздухораспределительной панели возможно осуществление двух способов подачи приточного воздуха:
- неоднонаправленный поток воздуха (обеспечивают вихревые воздухораздающие блоки ВБВ; турбулизирующие воздухораздающие блоки ВБТ; радиальные воздухораздающие блоки ВБР; концентрические воздухораздающие блоки ВБК; диффузорные воздухораздающие блоки ВБД);
- однонаправленный поток воздуха ( обеспечивают перфорированные воздухораздающие блоки ВБП, ВБП-М; сотовые воздухораздающие блоки ВБС и ВБС-М).
![](https://grilles.ru/storage/category/206/descr/967165148.jpg)
Изготавливается четыре типоразмера ВБ:
- 450х450;
- 595х595;
- 750х750;
- 750х450 мм.
ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и 610х305 мм соответственно:
- 1-ВБ - под фильтр 78 мм;
- 2-ВБ - под фильтр 150 мм;
- 3-ВБ - под фильтр 300 мм.
ВБ может быть оборудован регулирующим клапаном, который устанавливается непосредственно в подводящем патрубке. При заказе блока с регулирующим клапаном, по умолчанию клапан идет с ручным приводом, Но также возможно изготовление блока с клапаном с площадкой под электропривод.

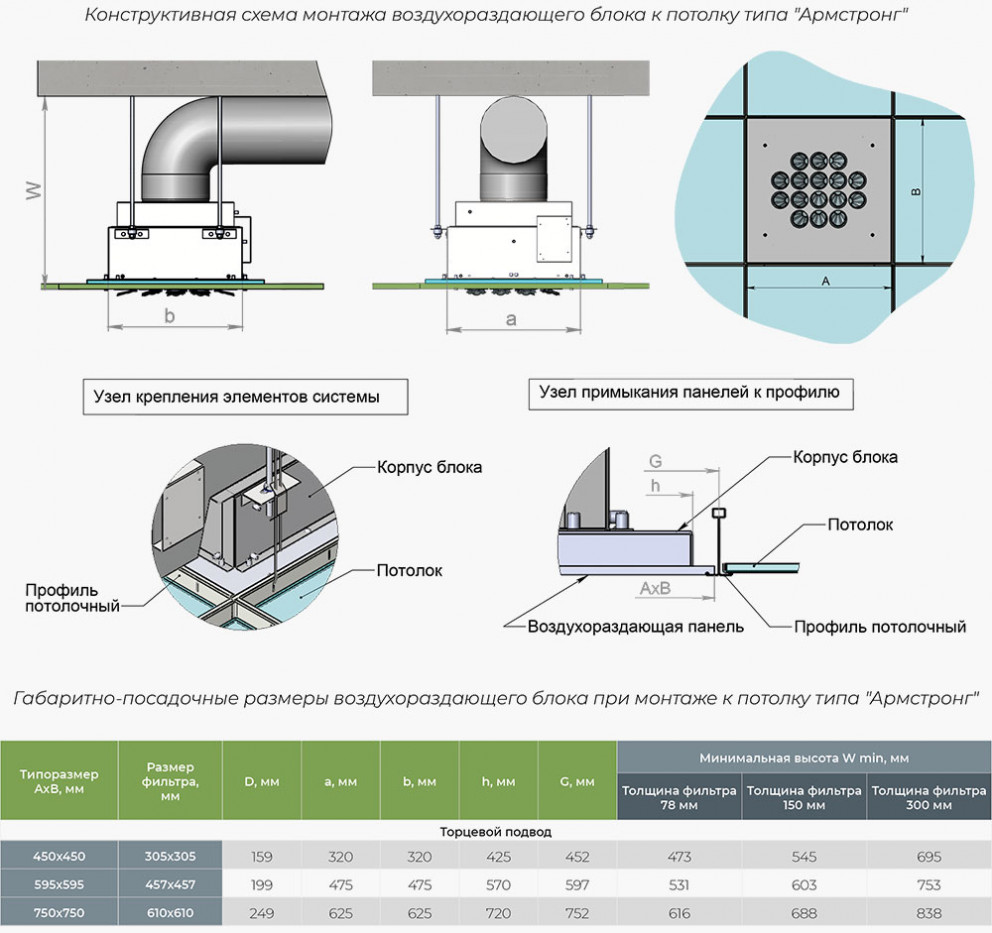

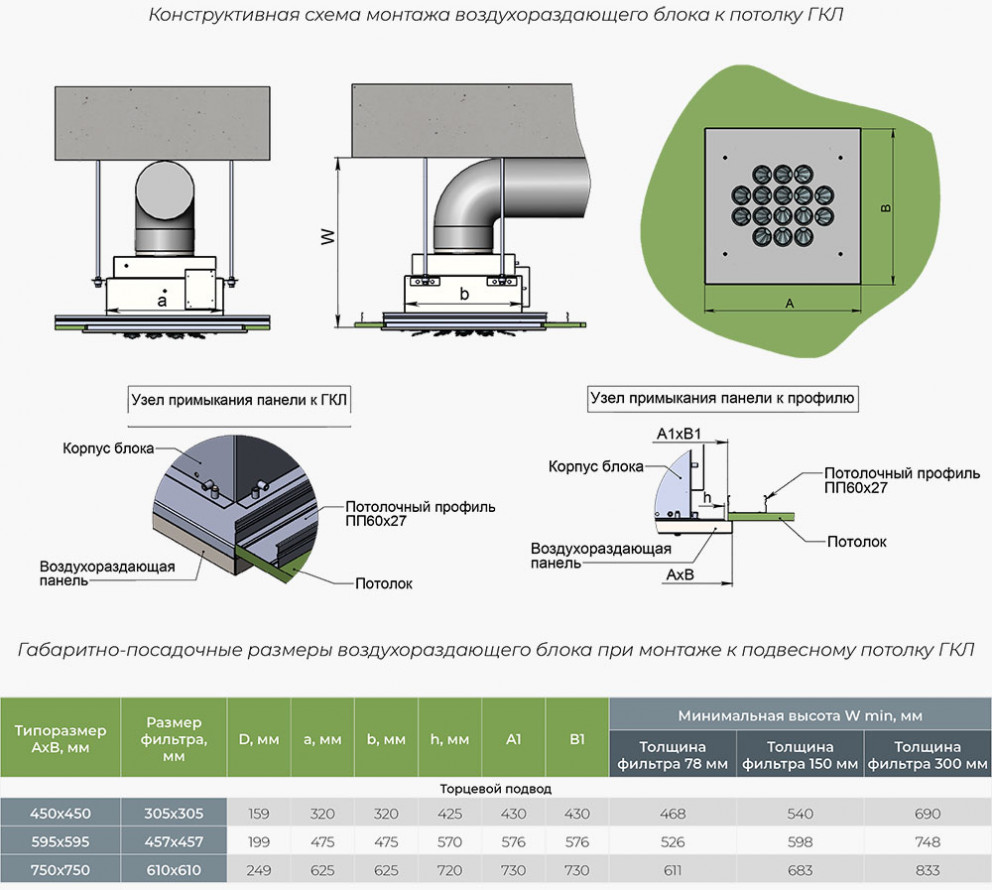

Чтобы заказать воздухораздающий блок для чистых помещений, необходимо знать габаритно-посадочные размеры блока.
![](https://grilles.ru/storage/category/206/descr/684193601.jpg)

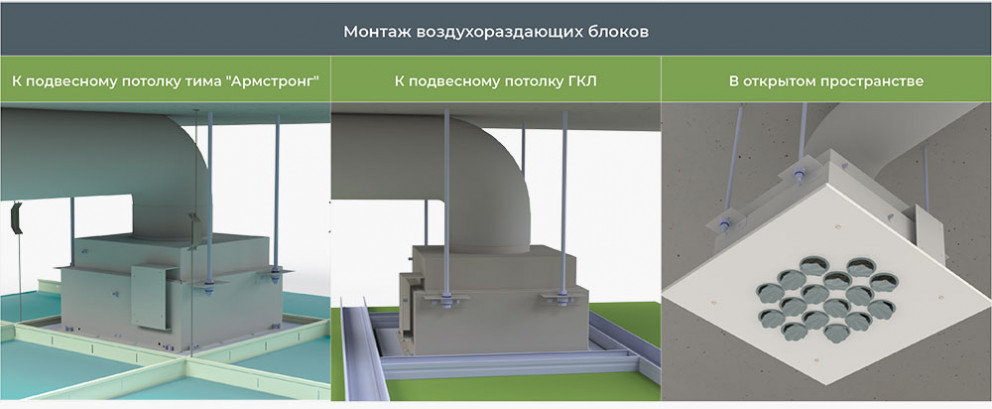

Монтаж изделий бывает настенный или потолочный, как правило, в подшивном потолке, а также возможен потолочный монтаж в открытом пространстве.
Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму). Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса. Крепление корпуса ВБ для углового монтажа к поверхности стены и потолка осуществляется посредством входящих в комплект поставки специальных кронштейнов.
Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией, а прямоугольного патрубка с помощью прокладки, устанавливаемой между фланцами патрубка и воздуховода и последующей стандартной герметизацией.
![](https://grilles.ru/storage/category/206/descr/1122945984.jpg)
![](https://grilles.ru/storage/category/206/descr/1633098877.jpg)
![](https://grilles.ru/storage/category/206/descr/1379957788.jpg)
![](https://grilles.ru/storage/category/206/descr/484324228.jpg)
Замена и установка фильтра:
- Для замены фильтра необходимо снять лицевую панель, демонтировать прижимные уголки и извлечь фильтр.
- Удалить защитную пленку нового фильтра и установить его в корпус блока уплотнительной прокладкой внутрь.
- Установить на прежние места прижимные уголки и завернуть болты М8 до упора в рамку фильтра для поджатия уплотнения фильтра к опорной поверхности короба блока.
- Установка лицевой панели производится с помощью винтов М5.
![](https://grilles.ru/storage/category/206/descr/1773418438.jpg)
![](https://grilles.ru/storage/category/206/descr/1824052581.jpg)
![](https://grilles.ru/storage/category/206/descr/845486304.jpg)
Характеристики
-
Место примененияВ потолок
-
ПроизводительООО "ВЕНТРЕШЕТКИКОМ"
-
Серия решеткиВБ
-
Вид решеткиПотолочные
-
МатериалОцинкованная сталь
-
КонструкцияРазборная
-
Предоплата100%
-
БрендTHE GRILLES
Особенности
Чертеж
![](/storage/items/206/1280x960/12092303.jpg)
Отзывы
Отзывов нет. Станьте первым, кто оставит отзыв!

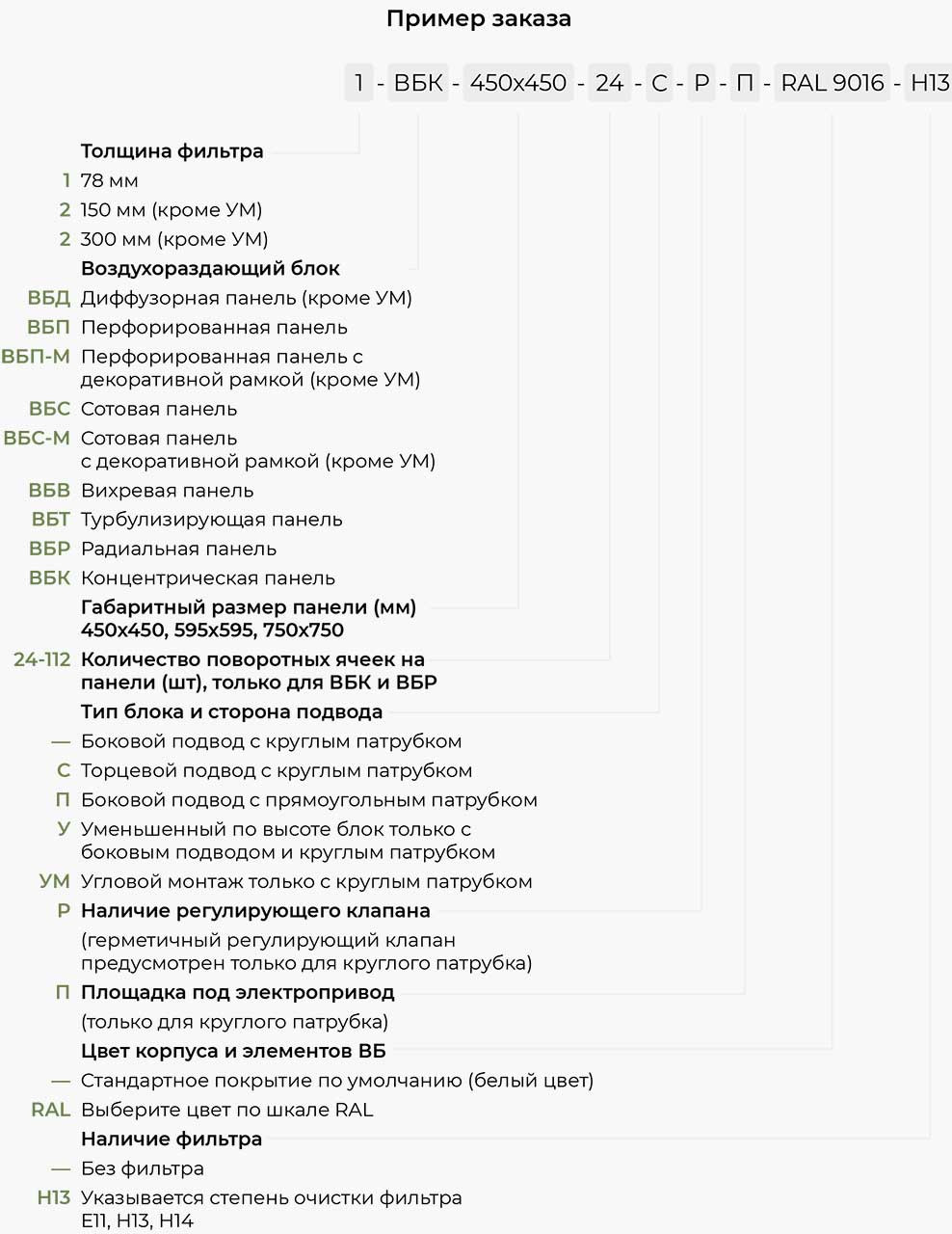

Пример заказа
![](/storage/items/206/1280x960/2014754114.jpg)
