Сотовая вентиляционная решетка СВР

Артикул000020
  • Добавить в избранное
  • Задать вопрос
Артикул000020
  • Добавить в избранное
  • Задать вопрос

Сотовая вентиляционная решетка СВР

Итог

655 ₽/шт

Купить в один клик
В корзине шт.

Описание

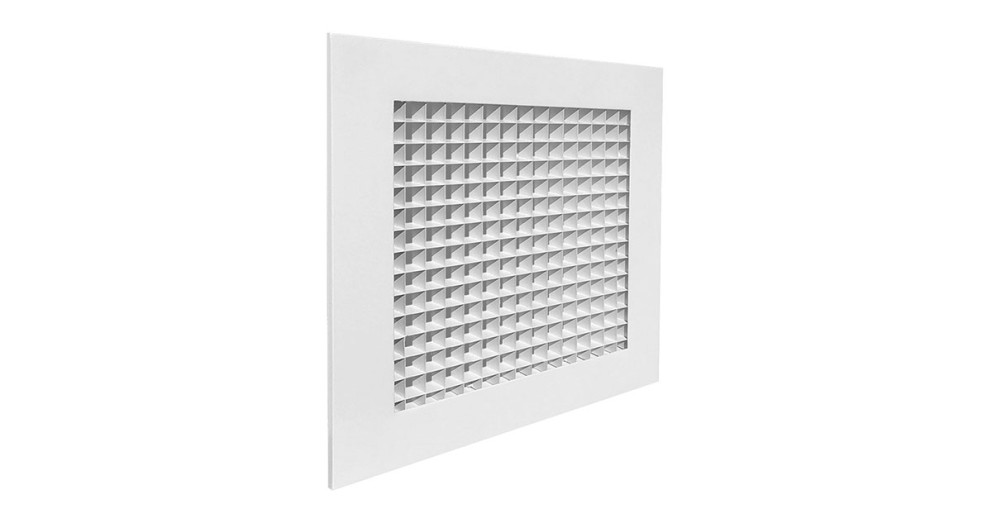

Сотовая вентиляционная решетка СВР



Вентиляционные алюминиевые решетки СВР используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения.

Решетки СВР изготовлены из алюминиевого профиля в виде рамки и ячеистой вставки с квадратными ячейками 15х15 мм. Особенностью данной модели перед решетками других видов является повышенный коэффициент живого сечения, за счет ячеек, сделанных из тонкого листа алюминия.

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные рекомендуемые размеры 1200х1200 мм.

По дополнительному запросу решетки СВР могут быть оснащены пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.

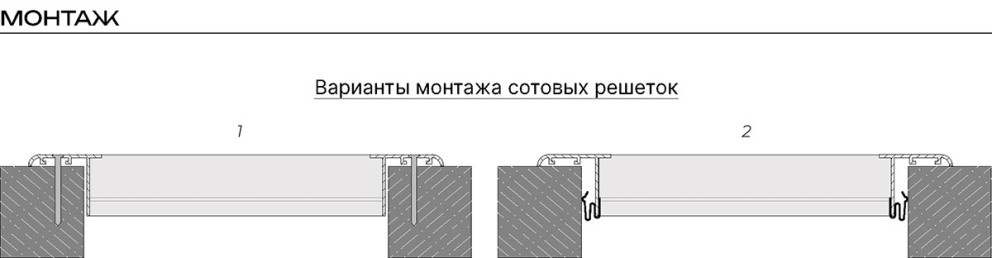

Варианты монтажа:

  • крепление саморезами;
  • с помощью пружинной защелки.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.







Характеристики

  • Место применения
    В воздуховод
  • Производитель
    THE GRILLES
  • Серия решетки
    СВР
  • Вид решетки
    Сотовые
  • Способ монтажа
    Встраиваемая
  • Регулировка
    Нерегулируемая
  • Форма
    Прямоугольные
  • Материал
    Алюминий
  • Конструкция
    Неразборная
  • Предоплата
    100%

Особенности

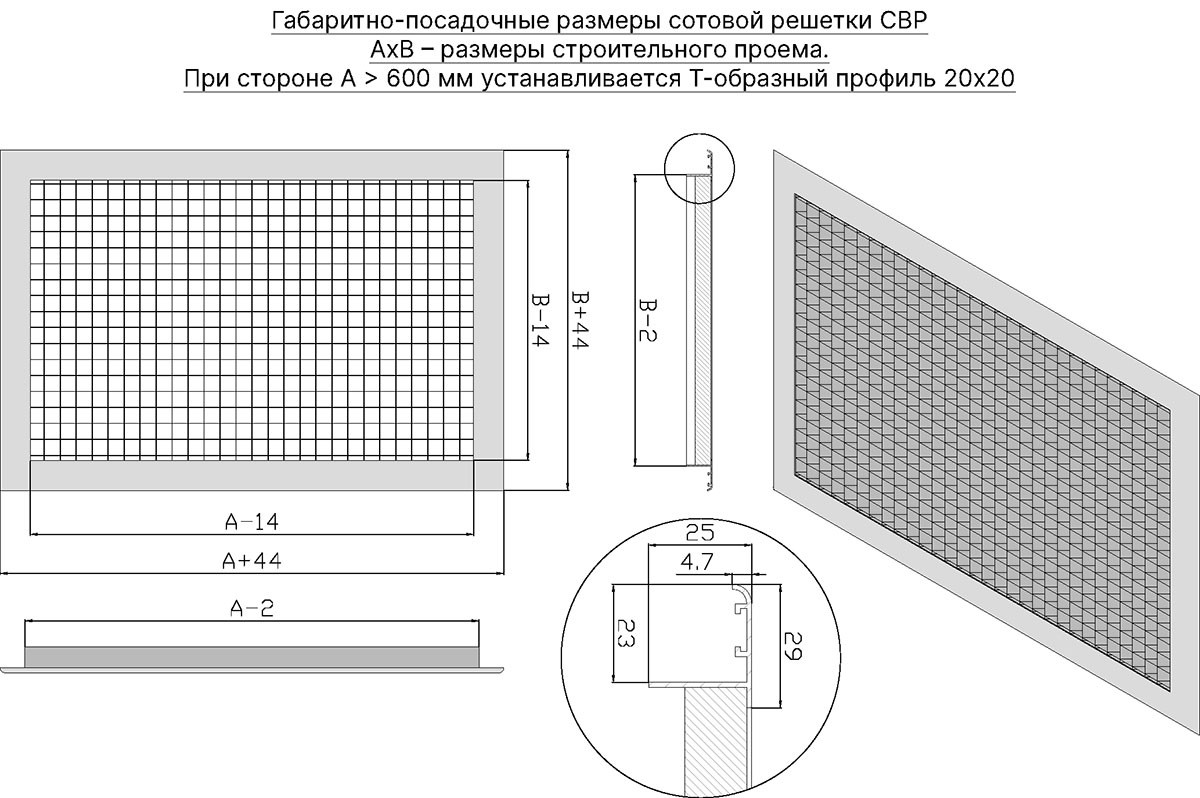

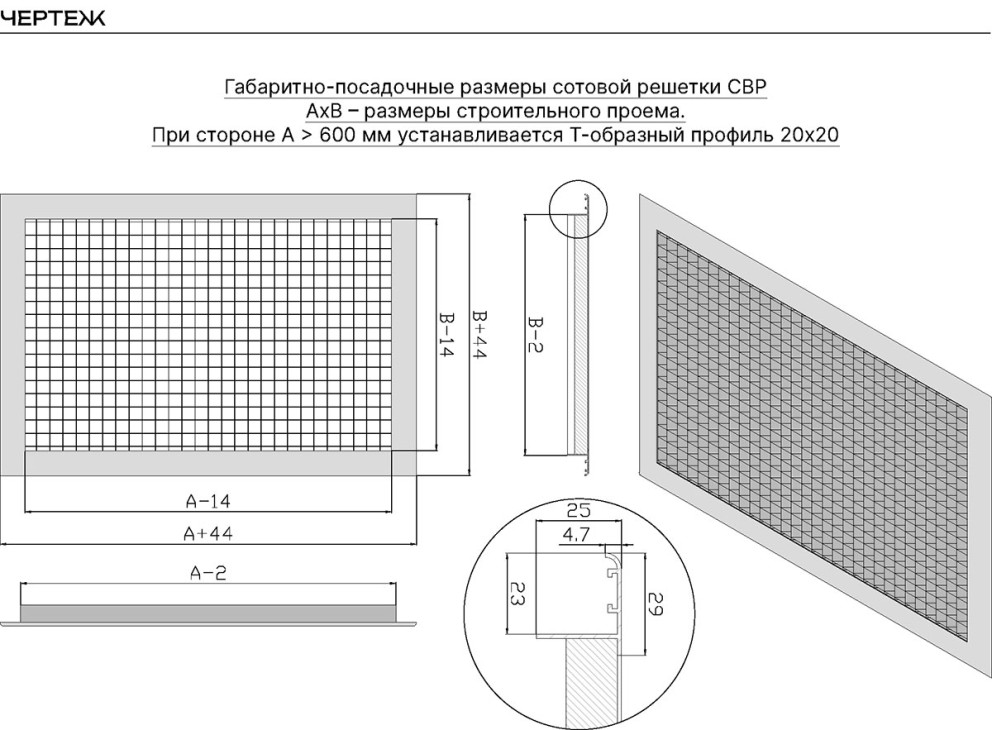

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

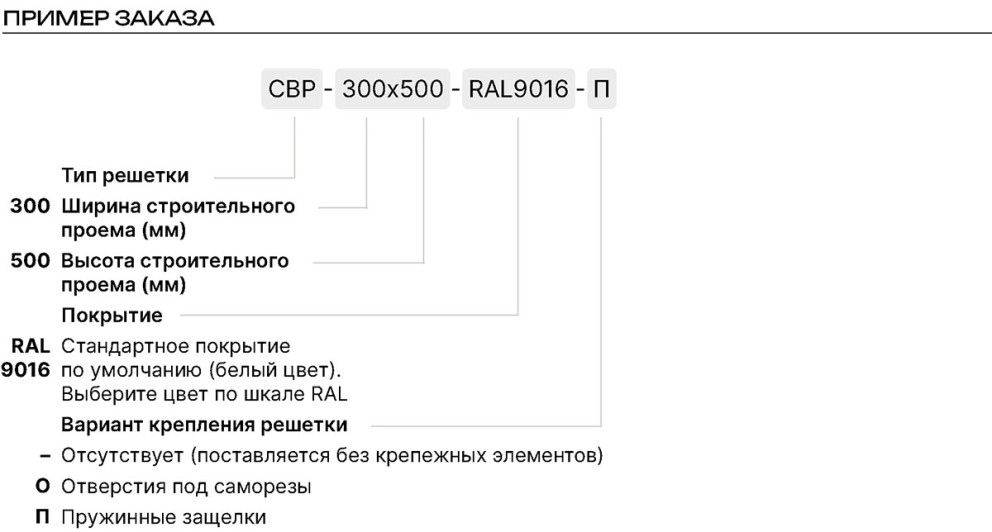

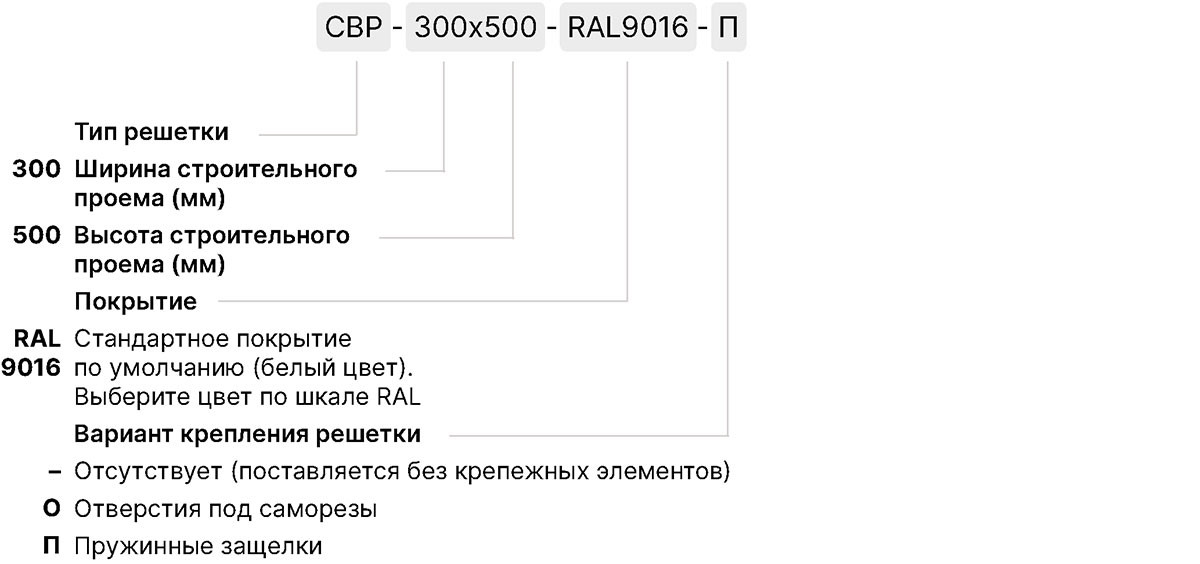

Пример заказа

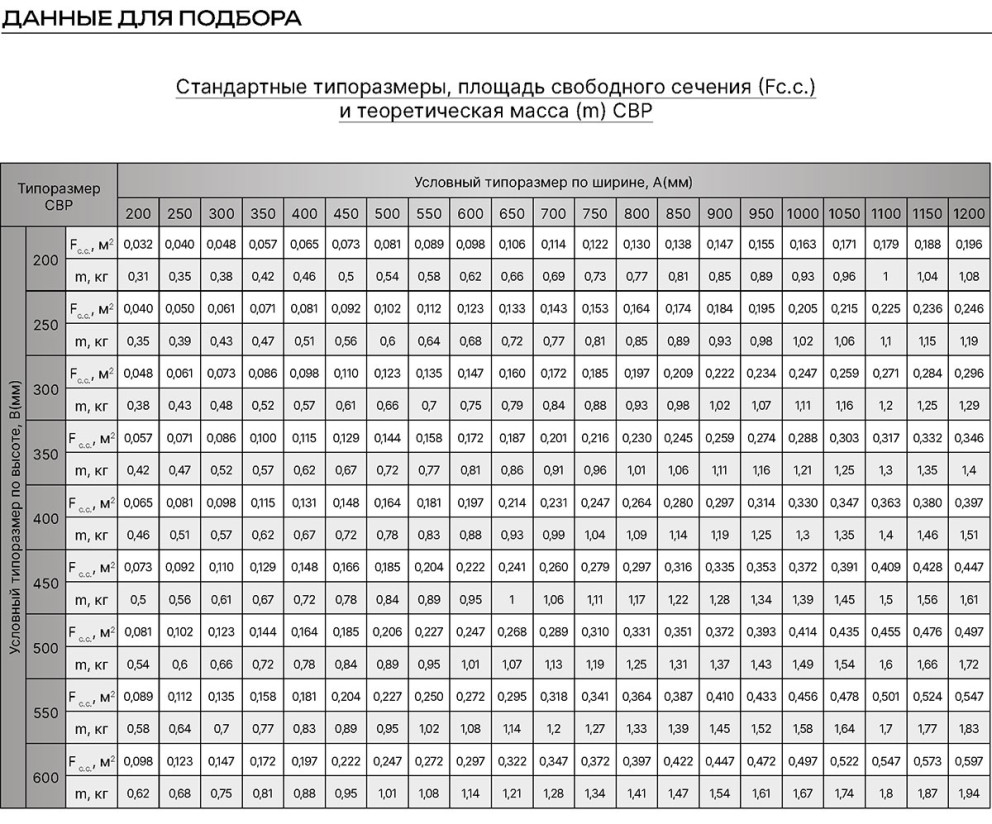

Стандартные размеры и площадь свободного сечения

Узнайте площадь свободного сечения и теоретическую массу, выбрав размер строительного проёма по горизонтали (мм) и типопараметр
Выберите значения:
Введите размер решетки по ширине (мм)
Введите размер решетки по высоте (мм), или количество щелей (для щелевых решеток)
Результаты расчета:
Рассчитать
