Однорядная регулируемая решетка цилиндрическая РАГ-ВЦ+Р
Описание
Скачать описаниеОднорядная регулируемая решетка цилиндрическая РАГ-ВЦ+Р
Цилиндрическая решетка РАГ-ВЦ+P оснащена клапаном расхода воздуха (КРВ). Решетка используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для установки в круглый воздуховод. Она регулирует объем и направление воздушного потока вверх и вниз.
Рамка решетки имеет цилиндрическую форму повторяя круглую форму воздуховода, при этом посадочная часть имеет прямоугольную форму под размер строительного проема. В рамку устанавливаются вертикальные каплеобразные жалюзи, угол наклона которых регулируются независимо друг от друга для изменения направления воздуха.
КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х100 мм. Максимальные рекомендуемые размеры 1900х1000 мм Высота проема под решетку не должна превышать 75% диаметра воздуховода. Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.
Производятся решетки из комбинации алюминия и стали. Рамка решетки изготавливается из загнутого оцинкованного стального листа 0,9 мм. Жалюзи и КРВ – из запатентованного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.
Характеристики
-
Место примененияВ воздуховод
-
ПроизводительООО "ВЕНТРЕШЕТКИКОМ"
-
Серия решеткиРАГ
-
Вид решеткиОднорядные
-
Способ монтажаВстраиваемая
-
РегулировкаРегулируемая
-
БрендTHE GRILLES
-
ФормаЦилиндрические
-
МатериалАлюминий/оцинкованная сталь
-
КонструкцияНеразборная
-
Предоплата100%
Особенности

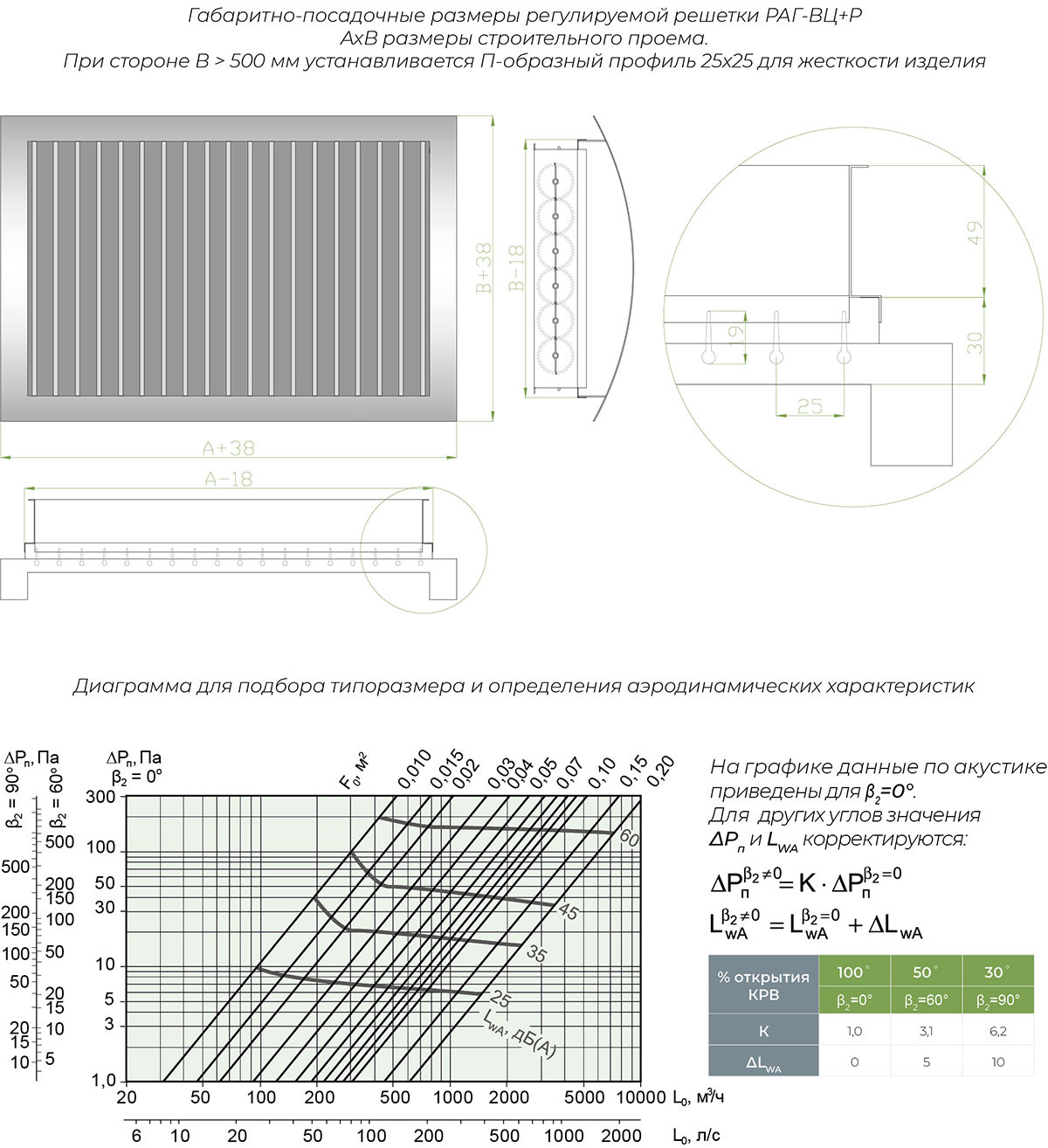

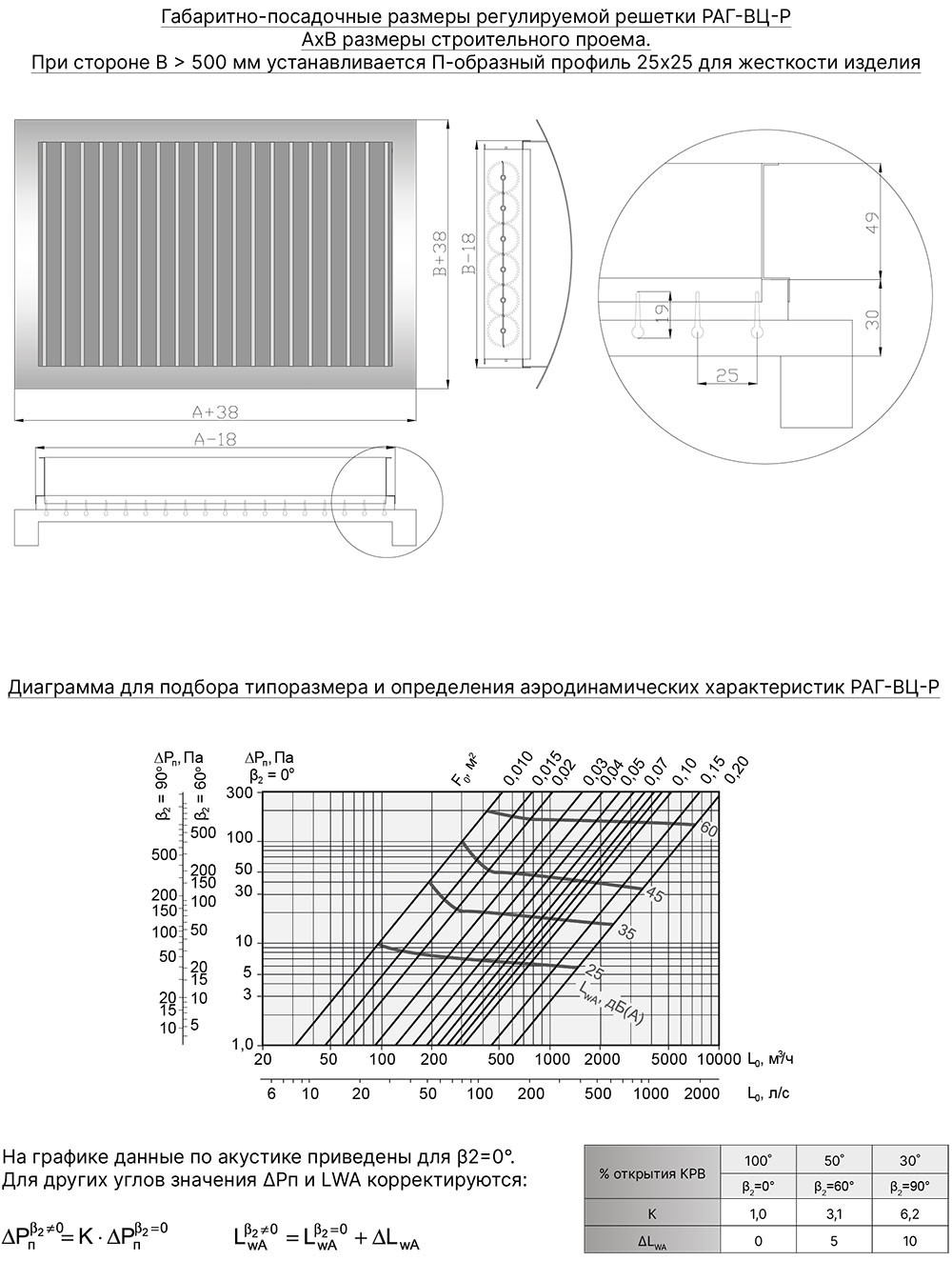

Чертеж
Отзывы
Отзывов нет. Станьте первым, кто оставит отзыв!

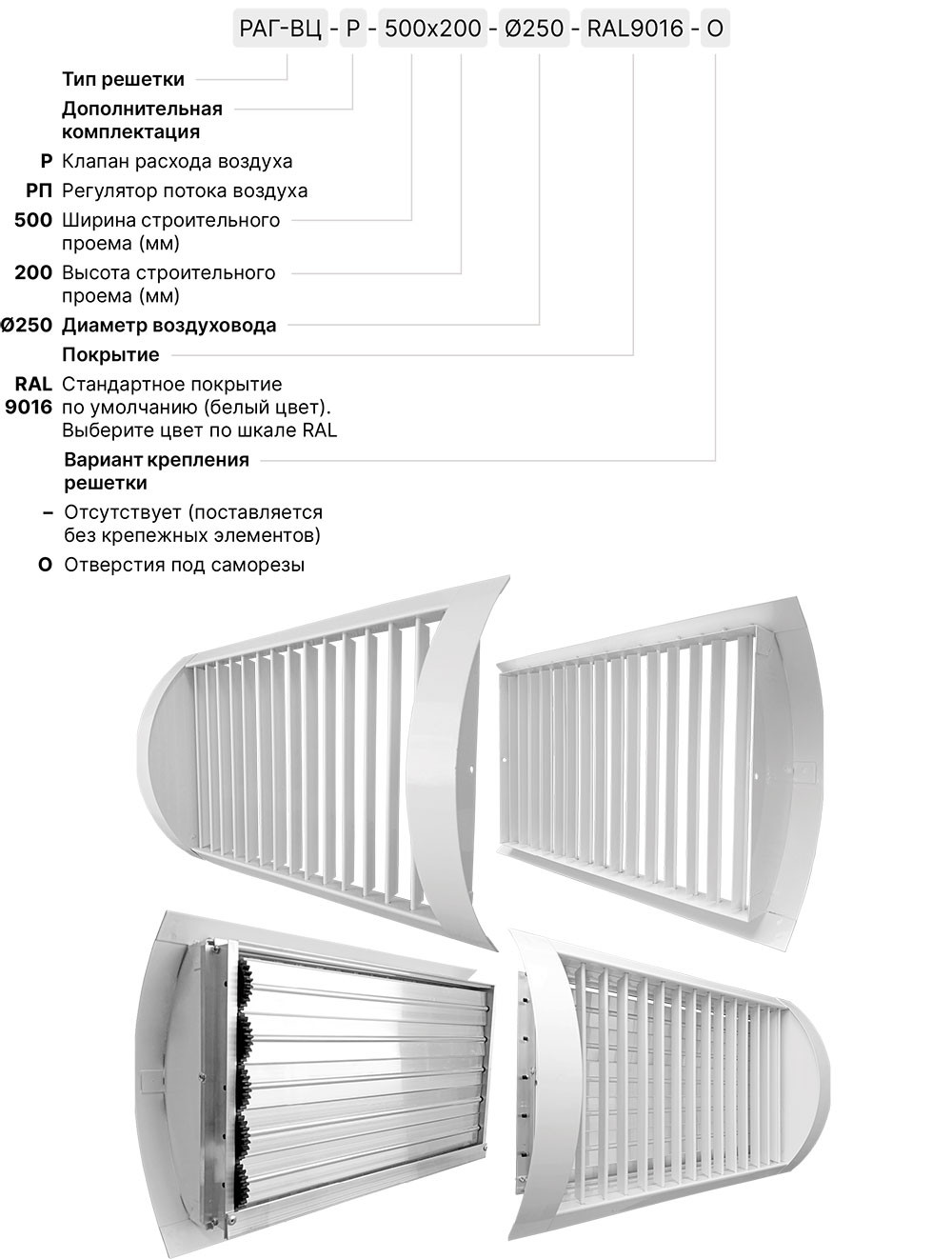

Пример заказа
