Панель турбулизирующая круглая ВКТ

Панельные воздухораспределители турбулизирующие 1ВКТ и 2ВКТ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения административного, общественного и производственного назначения вертикальными, горизонтальными или комбинированными струями, а также закрученными струями непосредственно в обслуживаемую зону помещения.

Конструкция воздухораспределителя представляет собой камеру статического давления (КСД) с воздухораздающей панелью круглой формы, в которой установлены поворотные ячейки в виде ракушек. Возможно изготовление воздухораспределителя прямоугольной формы - ВПТ.

Особенности турбулизирующих воздухораспределителей:

  • независимые поворотные ячейки предоставляют широкие возможности в выборе схем распространения воздушных потоков без изменения при этом уровня шума, объёма подаваемого воздуха и потери давления;
    приточный воздух может быть направлен в одном, двух, трех или четырех направлениях, тем самым реализуя требуемую систему воздухораспределения одним изделием;
  • высокая степень эжекции позволяет обеспечить быстрое перемешивание приточного воздуха с окружающим и выравнивание температуры воздуха;
  • данный тип панельных воздухораспределителей позволяет раздать в помещении большой объем воздуха на минимальном расстоянии от рабочей зоны, не создавая сквозняков.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВКТР, 2ВКТР  дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю.

Крепление ВКТ к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры. Крепежные элементы в комплект поставки не входят. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Воздухораспределители 1ВКТ и 2ВКТ изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL. Ячейки выполнены из пластика. Возможные цвета ячеек: белый(по умолчанию), черный, серый.


Возможна реализация следующих схем подачи воздуха:

  • Схема 4 – четырехсторонняя веерная ⭠⭥⭢ ;
  • Схема 5 – вертикальная компактная (все ячейки направлены в центр) ⭣;
  • Схема 6 – закрученная коническая при отсутствии поверхности настилания ⭮;
  • Схема 7 – комбинированная: 7г - горизонтальная ⭠⭣⭢ , 7в - вертикальная смыкающаяся при отсутствии поверхности настилания ⤹🠓⤸.







Характеристики

  • Место применения
    В потолок
  • Производитель
    ООО "ВЕНТРЕШЕТКИКОМ"
  • Регулировка
    Регулируемая
  • Форма
    Круглые
  • Материал
    Оцинкованная сталь
  • Конструкция
    Разборная
  • Предоплата
    100%
  • Бренд
    THE GRILLES

Особенности

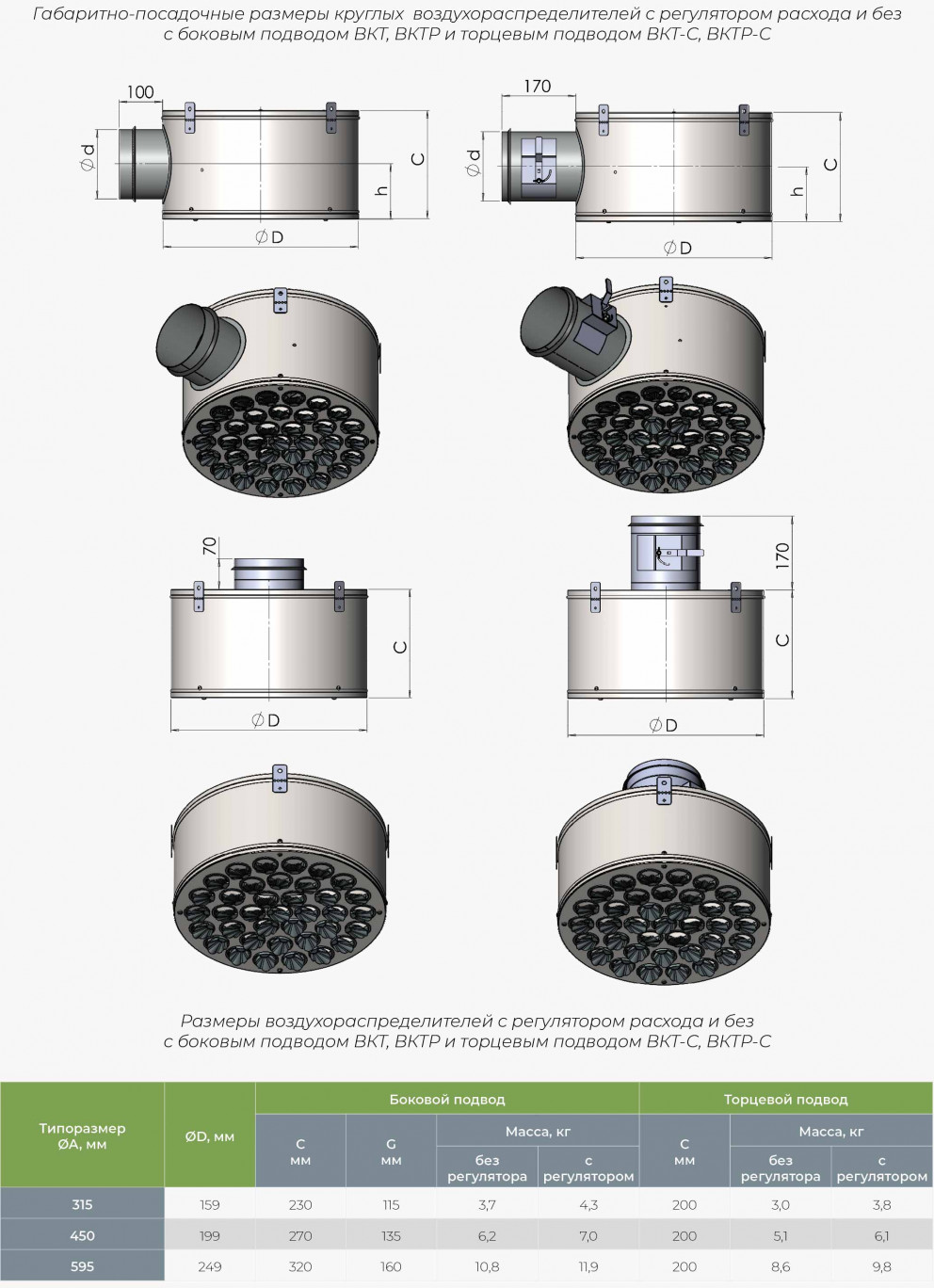

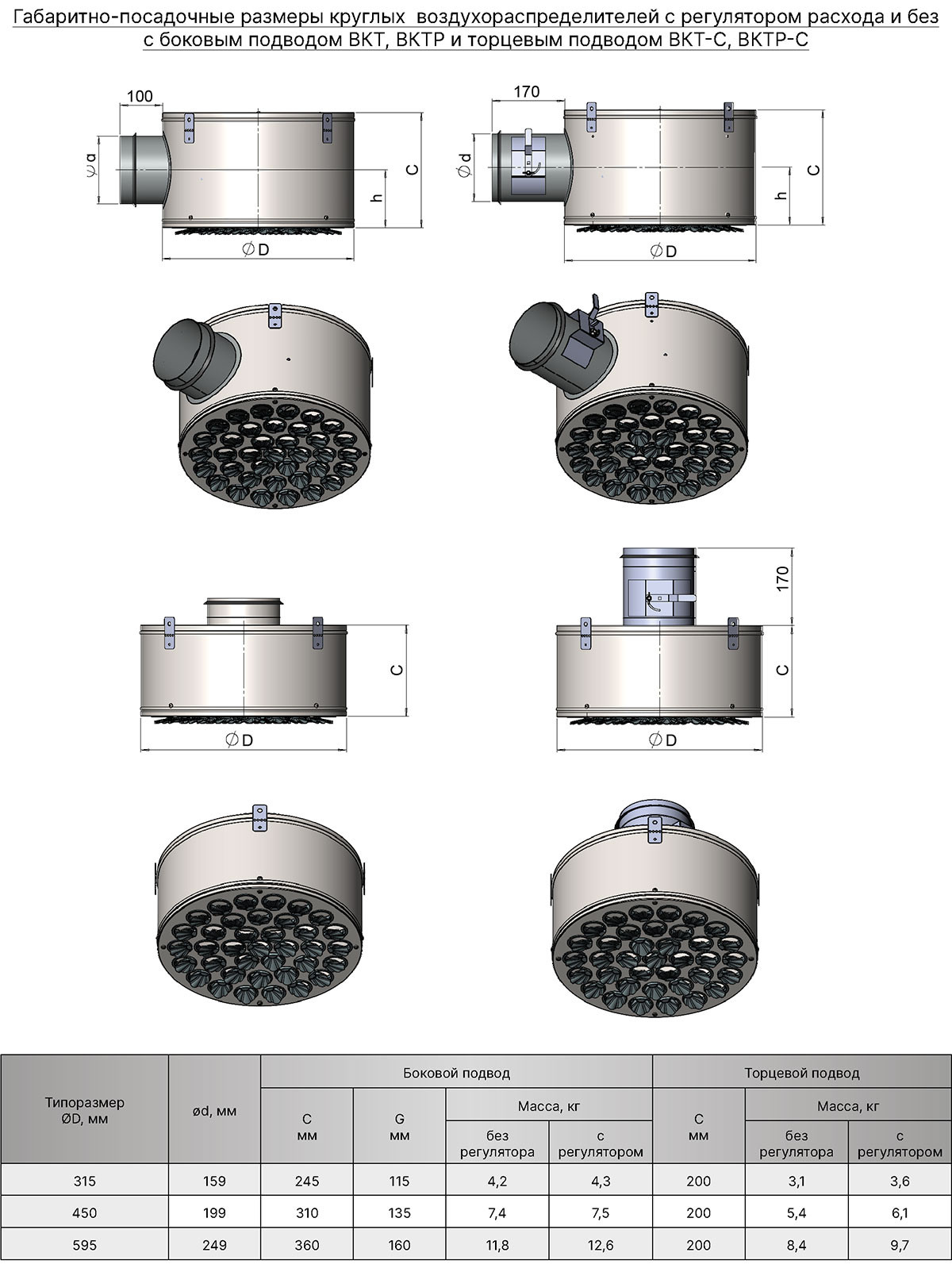

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

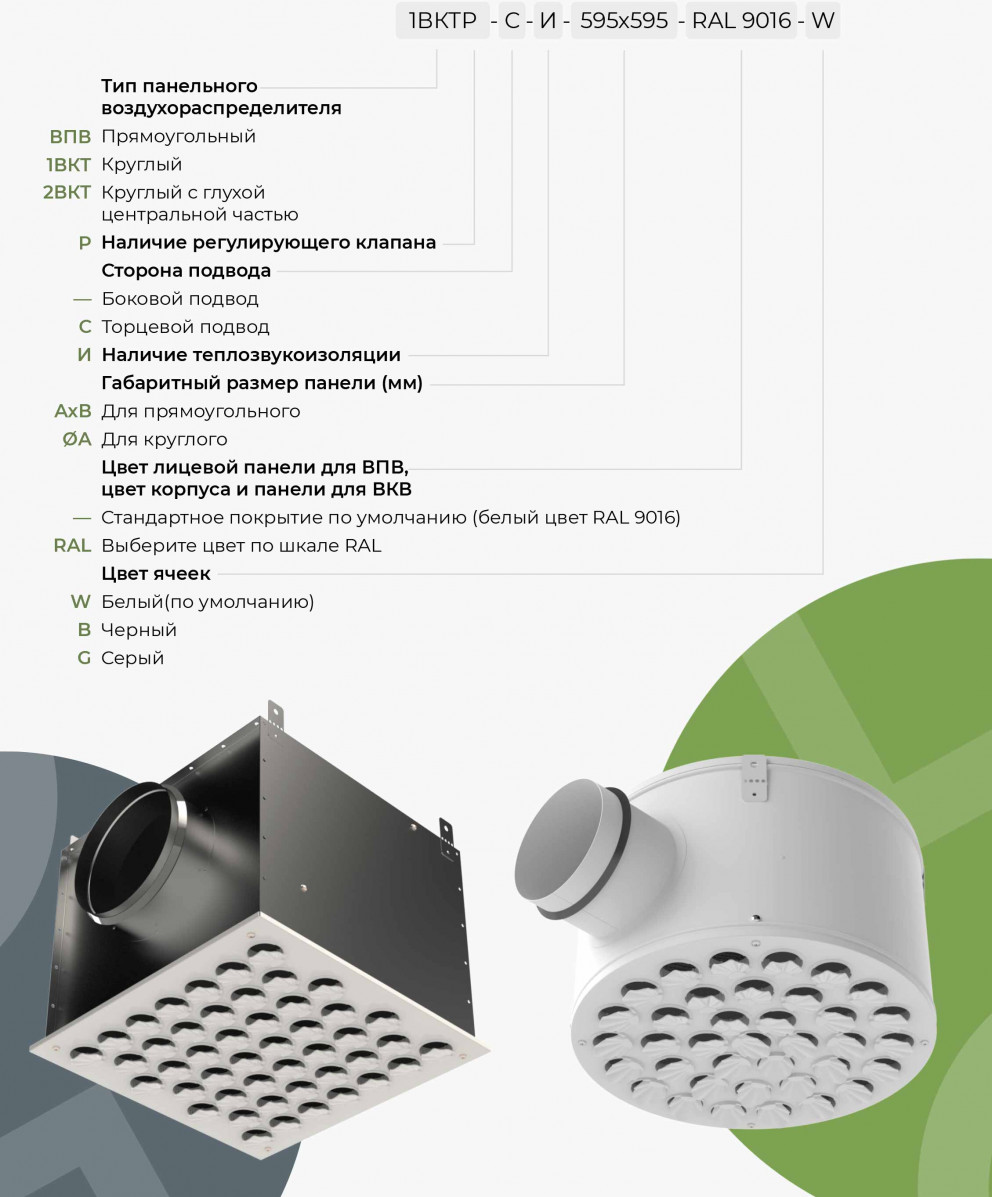

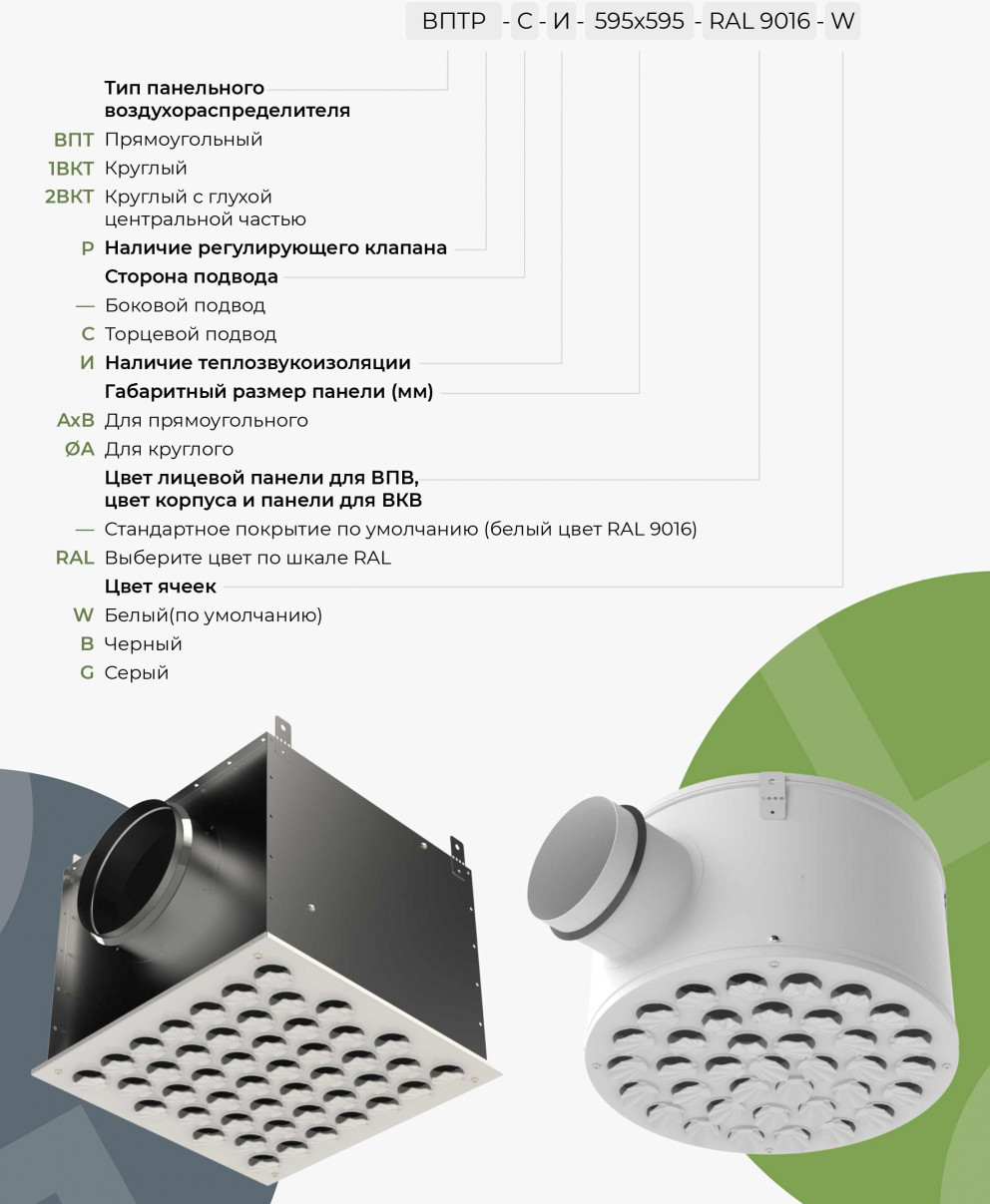

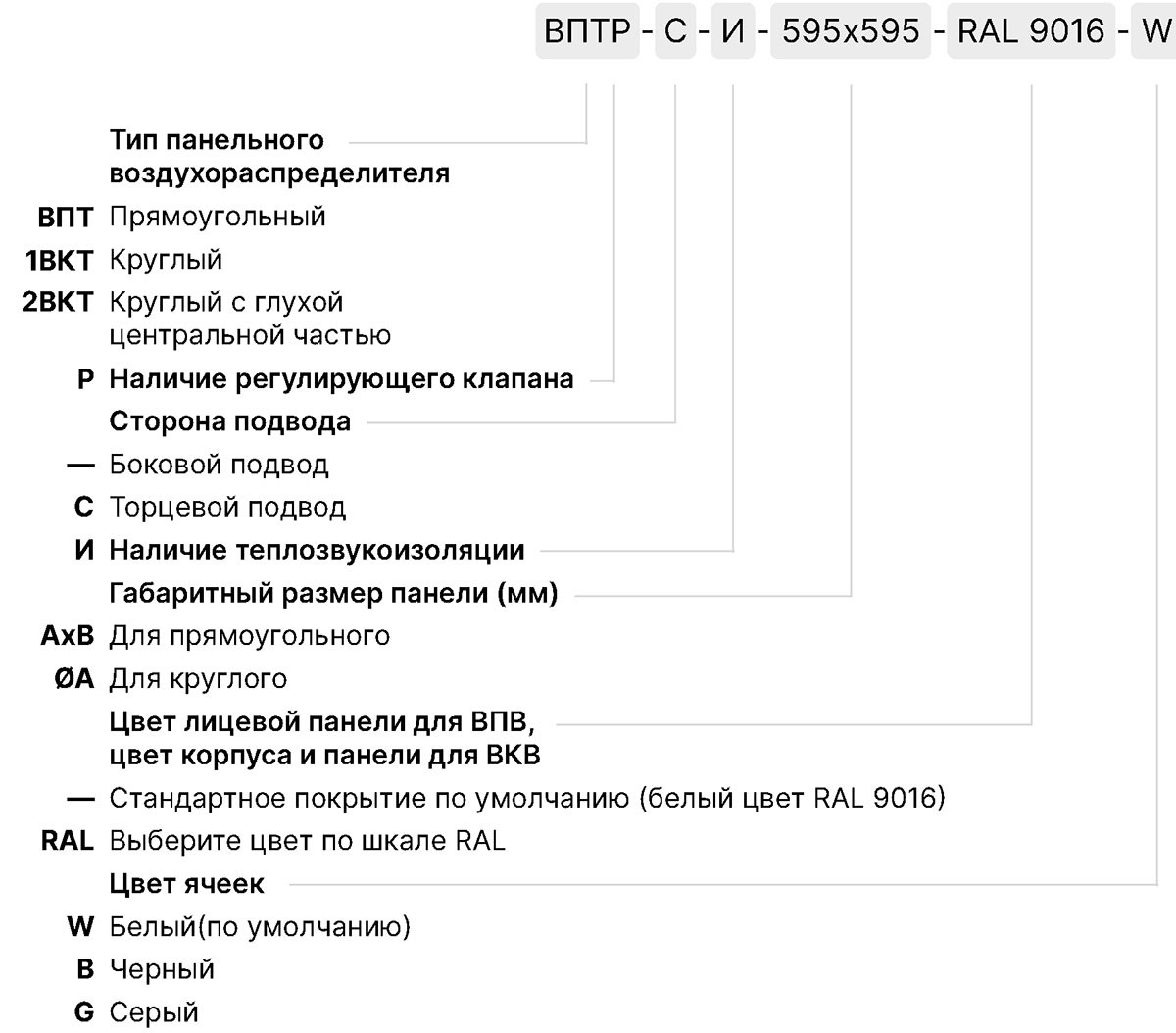

Пример заказа
