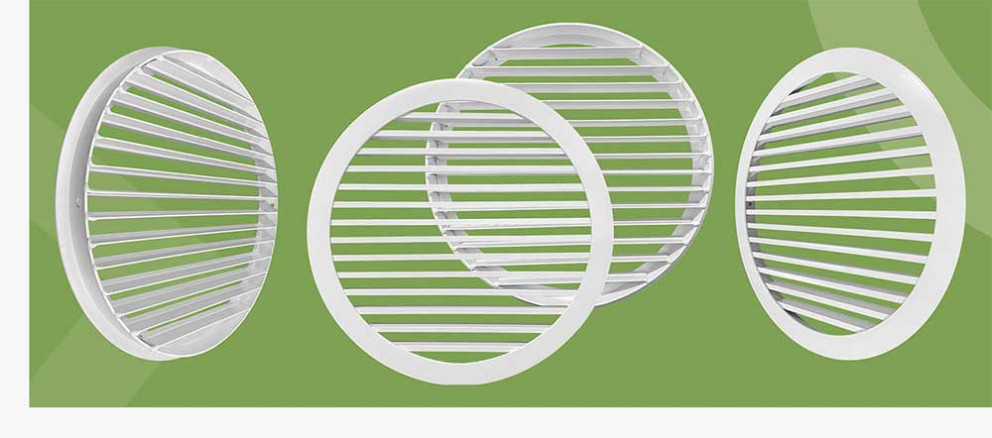

Круглая линейная решетка РАНК



Нерегулируемая решетка РАНК с жалюзи и фланцем круглого сечения используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для монтажа в вентиляционные каналы и строительные проемы различных типов и назначений.

Решетка представляет собой рамку из тавра 20 мм (РАНК-20), 30 мм (РАНК-30) или 40 мм (РАНК-40) и горизонтально расположенные неподвижные Y-образные жалюзи, угол которых зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали.

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальный рекомендуемый диаметр – 150 мм, максимальный рекомендуемый диаметр – 600 мм. Если диаметр решетки превышает 250 мм, устанавливается Г-образная перемычка во избежании провисания жалюзи.

По дополнительному запросу решетки РАНК могут быть оснащены пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.







Характеристики

  • Место применения
    В стены
  • Вид решетки
    Линейные
  • Способ монтажа
    Встраиваемая
  • Регулировка
    Нерегулируемая
  • Форма
    Круглые
  • Материал
    Алюминий
  • Конструкция
    Неразборная
  • Предоплата
    100%

Особенности

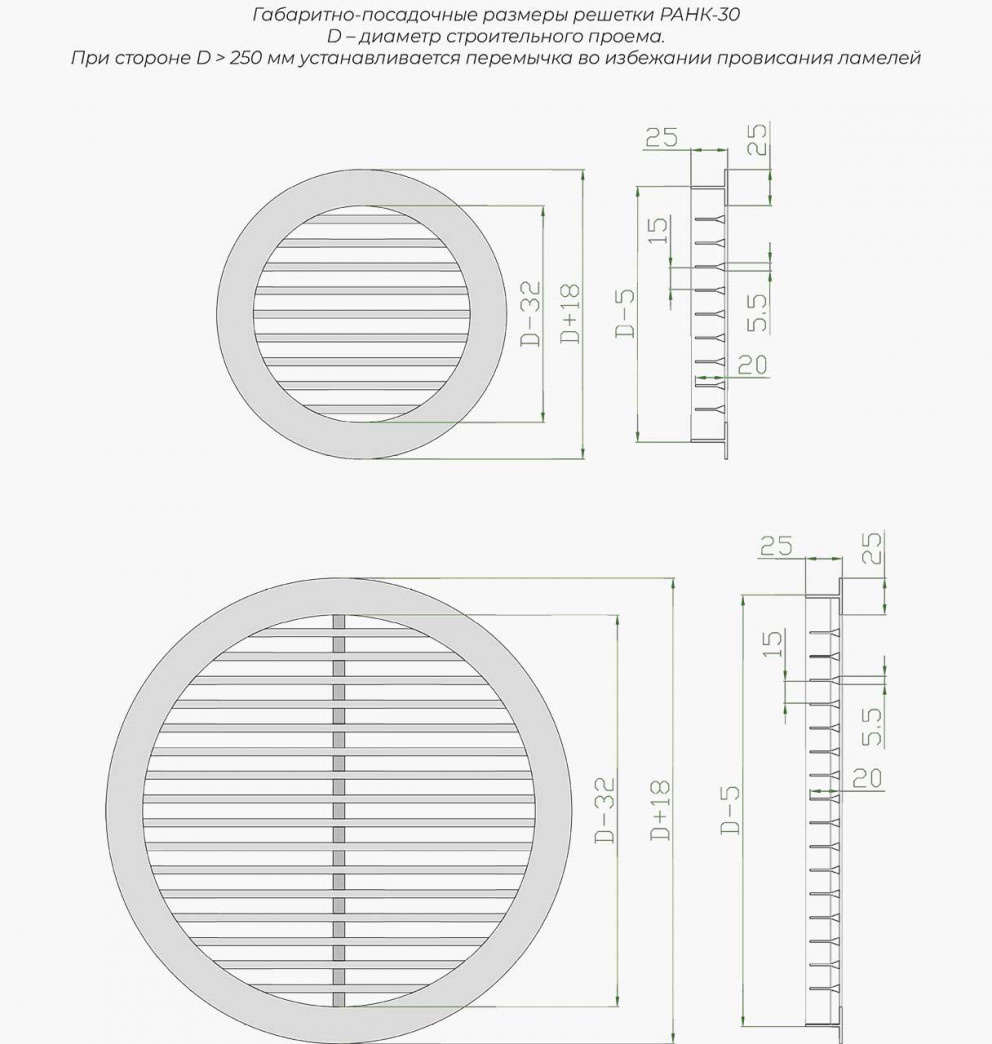

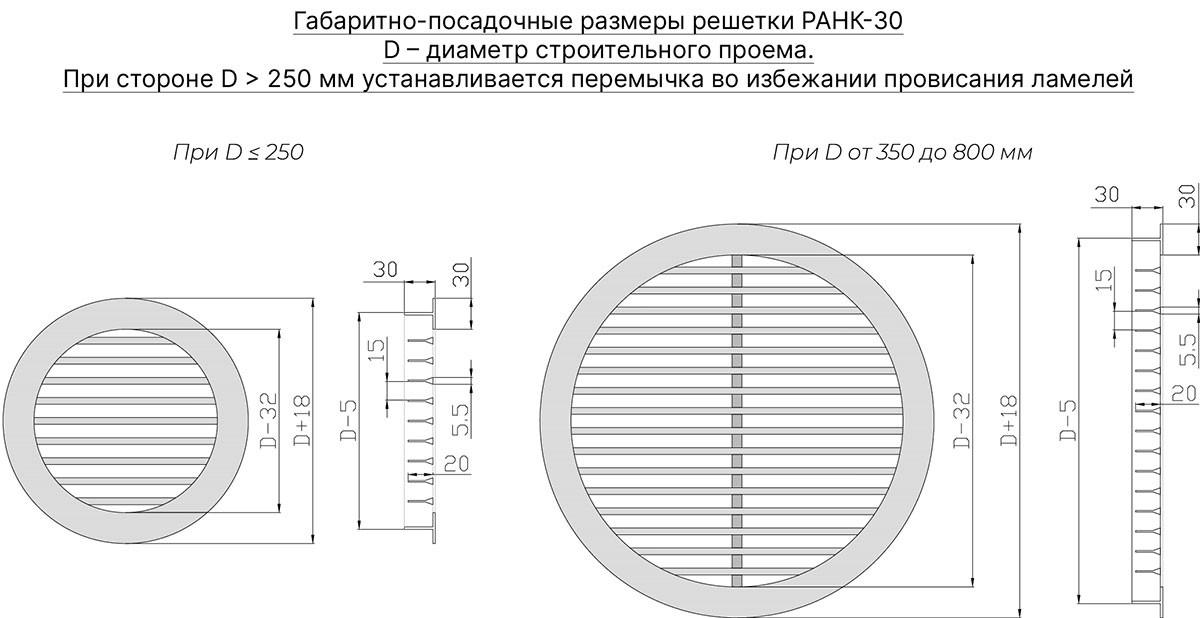

Чертеж

Отзывы

Отзывов нет. Станьте первым, кто оставит отзыв!

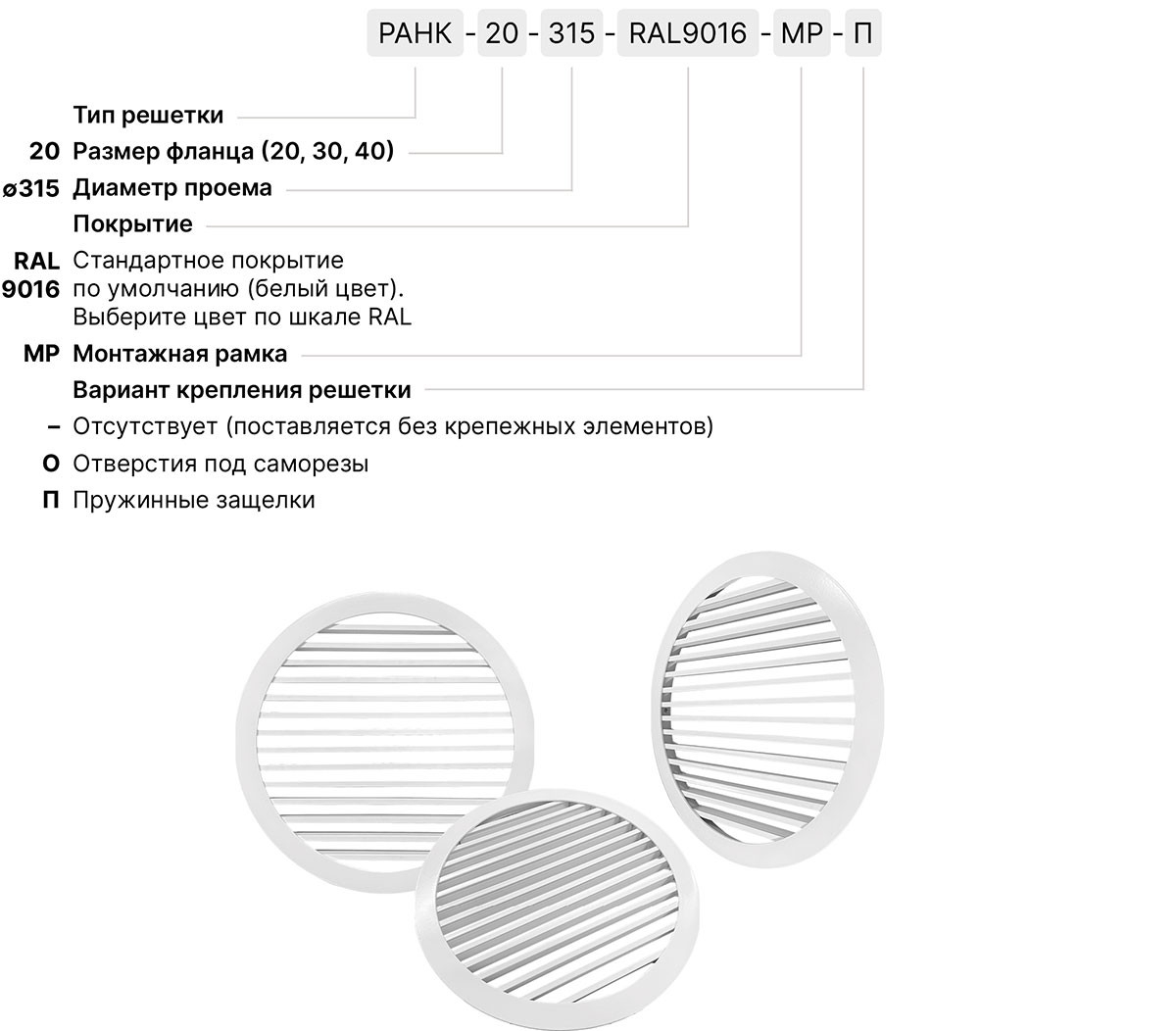

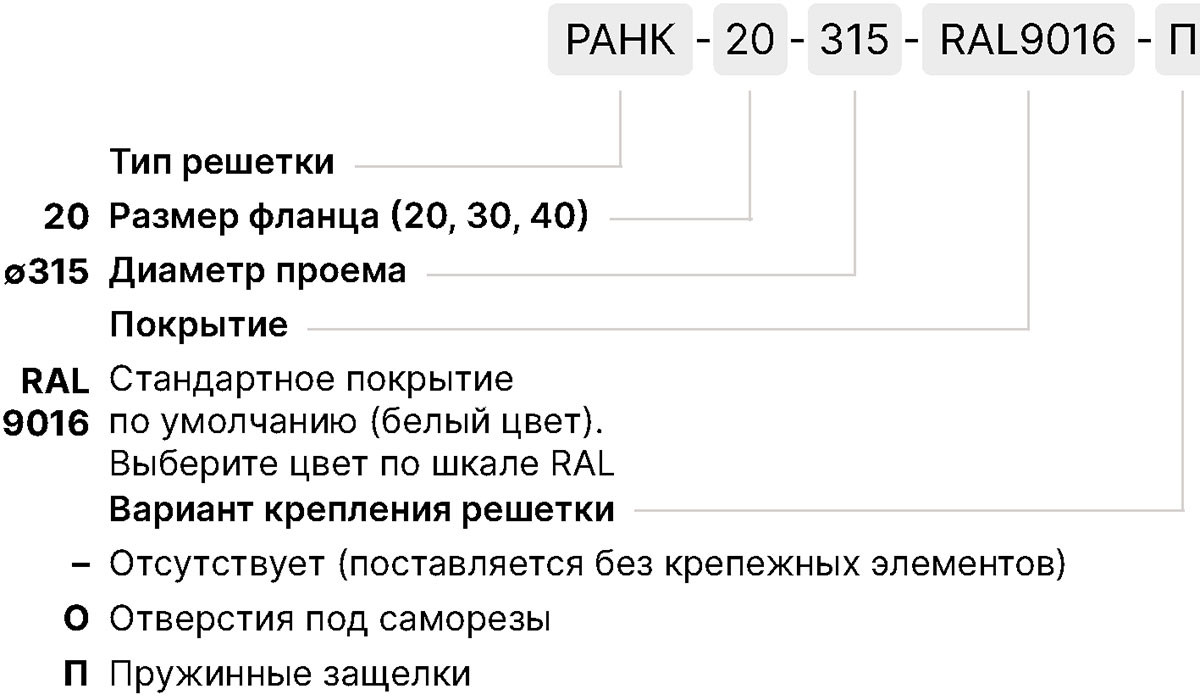

Пример заказа

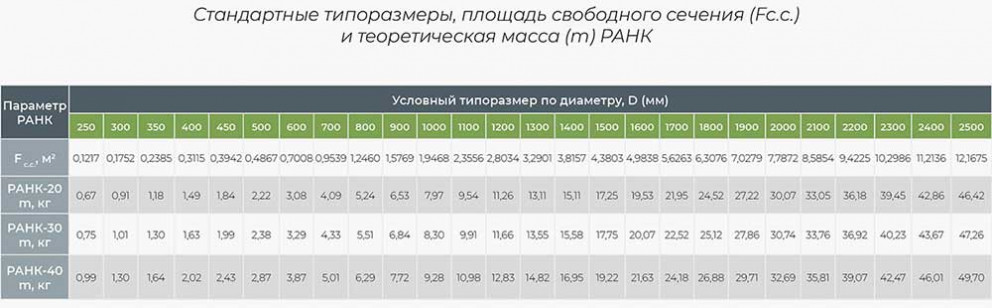

Стандартные размеры и площадь свободного сечения

Узнайте площадь свободного сечения и теоретическую массу, выбрав размер строительного проёма по горизонтали (мм) и типопараметр
Выберите значения:
Введите размер решетки по ширине (мм)
Введите размер решетки по высоте (мм), или количество щелей (для щелевых решеток)
Результаты расчета:
Рассчитать
