Настенная вентиляционная решетка РАН-У
Нерегулируемая решетка РАН-У используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для монтажа в вентиляционные каналы и строительные проемы различных типов и назначений.
Решетка имеет рамку и горизонтально расположенные Y-образные жалюзи, угол которых зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 15˚ от нормали в одну сторону.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 80х80 мм. Максимальные рекомендуемые размеры 2900х1000 мм. Если ширина решетки превышает 300 мм, устанавливается полоса 12х3 мм во избежании провисания жалюзи.
По дополнительному запросу решетки РАН-У могут быть оснащены пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.
При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
Характеристики
-
Место примененияВ стены
-
ПроизводительООО "ВЕНТРЕШЕТКИКОМ"
-
Вид решеткиЛинейные
-
Способ монтажаВстраиваемая
-
РегулировкаНерегулируемая
-
ФормаПрямоугольные
-
МатериалАлюминий
-
КонструкцияНеразборная
-
Предоплата100%
-
БрендTHE GRILLES
Особенности

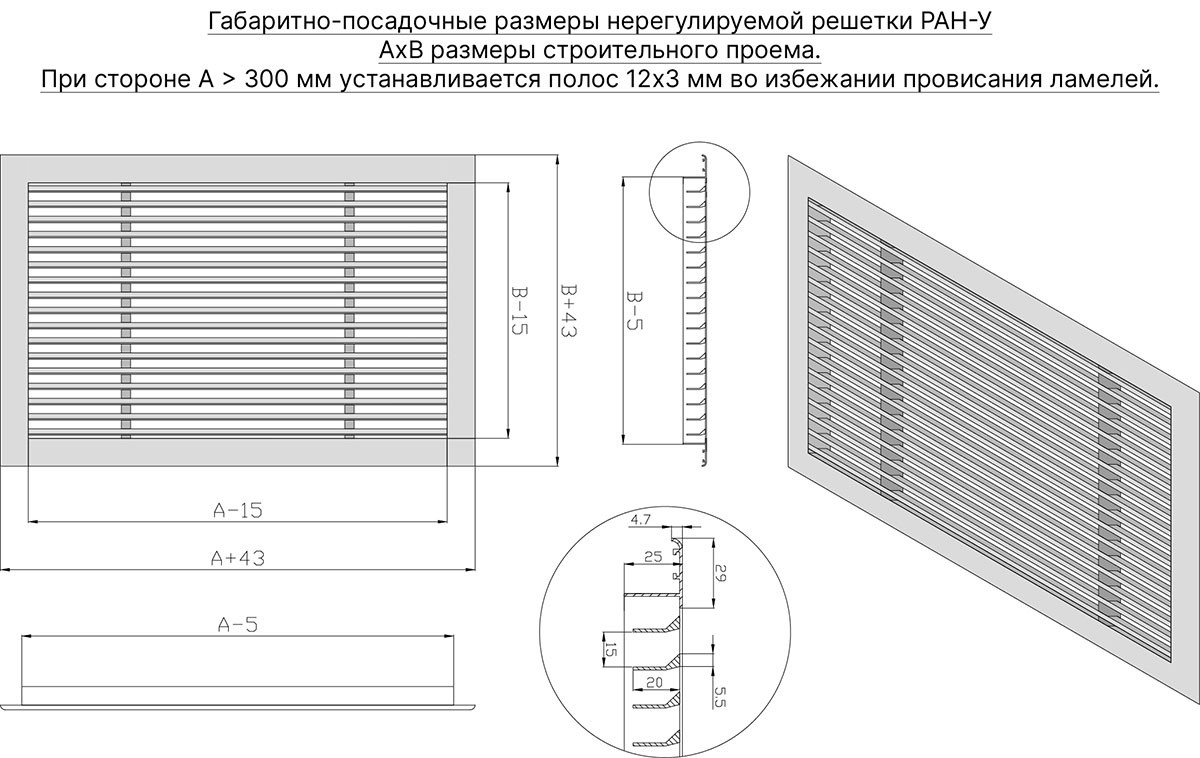

Чертеж
Отзывы
Отзывов нет. Станьте первым, кто оставит отзыв!

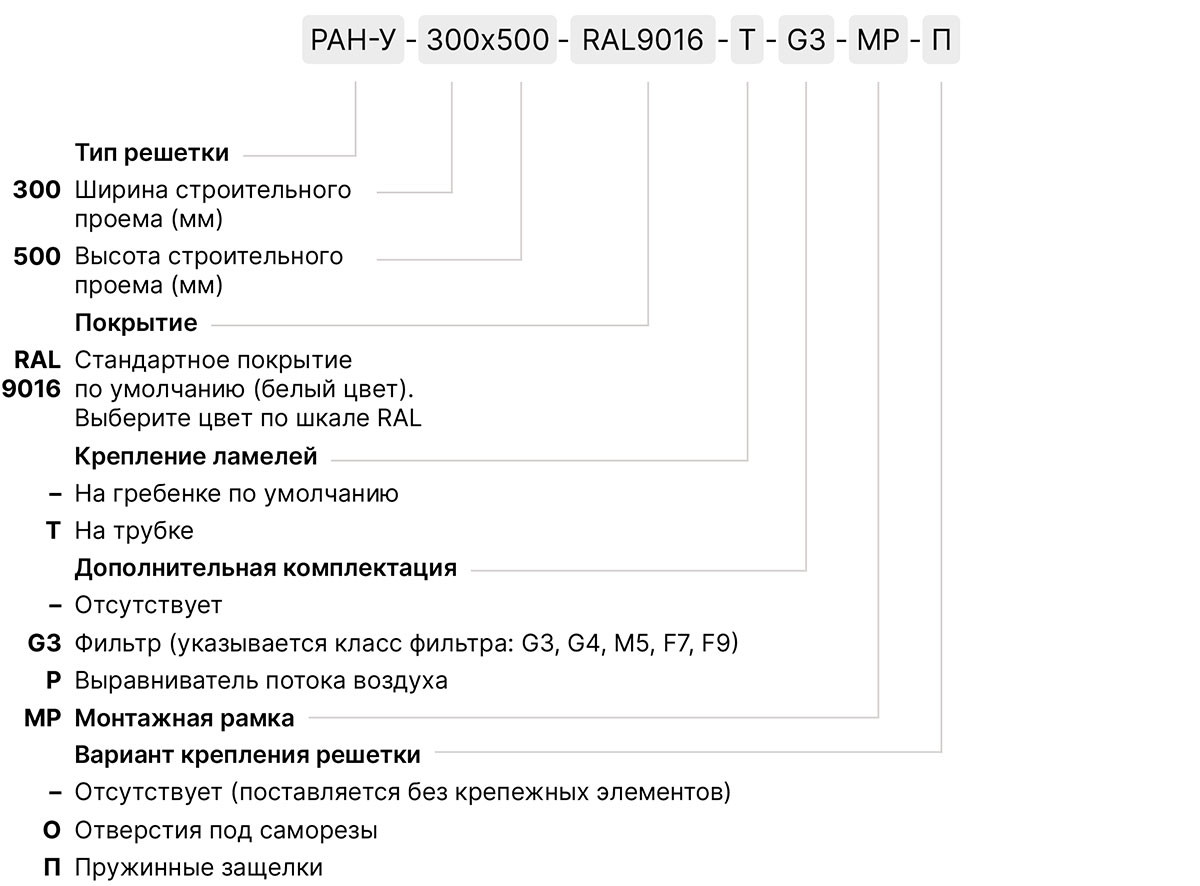

Пример заказа
Стандартные размеры и площадь свободного сечения
