Люк ревизионный с нерегулируемыми ламелями Л-РАГ-НГ

Люк ревизионный с нерегулируемыми ламелями Л-РАГ-НГ

Нерегулируемая вентиляционная решетка-люк с открыванием Л-РАГ-НГ применяется в зданиях любого назначения, включая офисные, промышленные, административные и жилые помещения, где требуется доступ к системе вентиляции, инженерным и сантехническим коммуникациям.

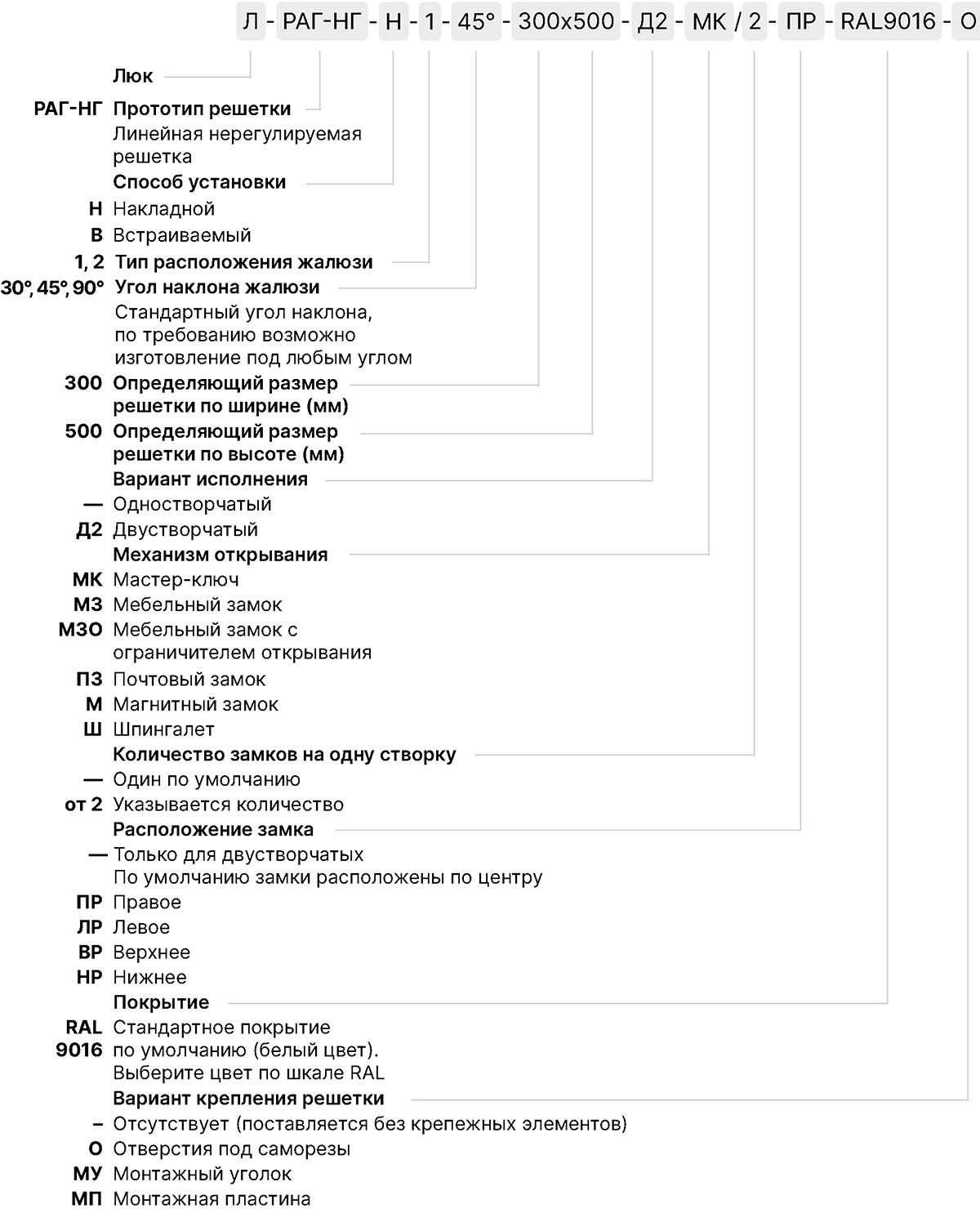

Люк Л-РАГ-НГ представляет собой рамку и поворотную створку из горизонтально расположенных каплеобразных жалюзи, которые могут быть зафиксированы под углом 30˚, 45˚ и 90˚. Если размер жалюзийного полотна по ширине превышает 500 мм, устанавливается специальная пластина с вырезами, что исключает провисание жалюзи и повышает эстетический вид изделия. Жалюзи возможно расположить по типу 1 во внутреннюю сторону (Л-РАГ-НГ-1) и по типу 2 во внешнюю сторону (Л-РАГ-НГ-2).

В створку каждые 500 мм устанавливается один из вариантов механизма открывания. При больших размерах рекомендуется изготовление двустворчатых люков и установка нескольких замков, для исключения провисания створки.

Механизмы открывания люка:

• мастер-ключ (щитовой замок под треугольный ключ с изогнутым ригелем);
• мебельный замок (автоматические защелки, открывающие люк с помощью легкого нажатия, могут комплектоваться ограничителем открывания);
• почтовый замок с ключом;
• магнитный замок;
• шпингалет.

Варианты исполнения в зависимости от способа установки:

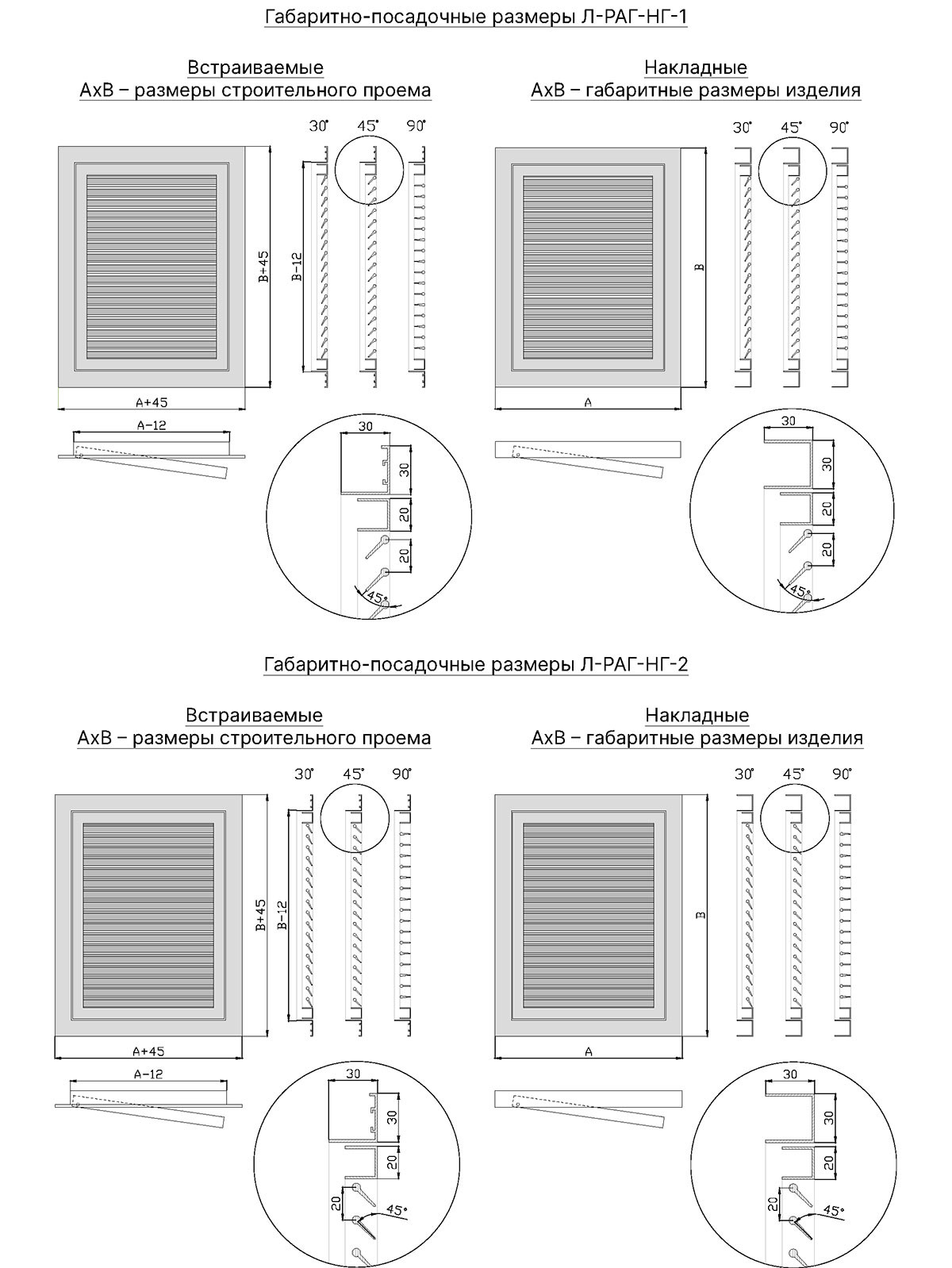

• накладные (определяющие размеры (АхВ) - габаритные размеры изделия);
• встраиваемые (определяющие размеры (АхВ) - размеры строительного проема).

Люк Л-РАГ изготавливается из алюминиевого профиля. По умолчанию решетки окрашиваются порошковыми полиэфирными эмалями в белый цвет RAL 9016. По запросу возможно покрытие в любой цвет по международной шкале RAL.

Минимальный размер для решеток встраиваемого типа 110х110 мм, для накладного - 150х150 мм. Максимальные рекомендуемые размеры 2900х1000 мм. Если ширина превышает 500 мм, устанавливается полоса 12х3 мм во избежании провисания ламелей.

Варианты монтажа решеток накладного типа:

1. Накладной монтаж с помощью саморезов.
2. Утопленный монтаж с помощью монтажной пластины.
3. Накладной монтаж с помощью монтажной пластины.

Варианты монтажа решеток встраиваемого типа:

1. Крепление саморезами;
2. С помощью пружинной защелки.
