Инспекционные решетки ВРК-ИЛН, ВРК-ИЛР

Инспекционные решетки ВРК-ИЛН, ВРК-ИЛР

Инспекционные решетки ВРК-ИЛН и ВРК-ИЛР применяют в зданиях любого назначения, включая офисные, промышленные, административные и жилые помещении, где требуется доступ к вентиляционному оборудованию. ВРК-ИЛР дополнительно комплектуется клапаном расхода воздуха (КРВ).

Особенности конструкции:

• нерегулируемые каплеобразные ламели, зафиксированные под углом 0˚относительно плоскости;
• створка может быть выполнена полностью из ламелей или комбинировано с глухой частью;
• возможна комплектация фильтром различной степени очистки;
• поворотная створка снабжена автоматическими защелками и не имеет фурнитуры на лицевой поверхности;
• по запросу комплектуется клапаном расхода воздуха, который позволяет регулировать объем подаваемого воздуха (ВРК-ИЛР).

Фильтр устанавливается для очистки наружного и рециркуляционного воздуха в системах приточной вентиляции. В зависимости от требуемой степени очистки решетка может комплектоваться фильтрами следующих классов очистки:

• G2, G4 - фильтры грубой очистки от семян и пыльцы растений, пуха, сажи, насекомых, перьев, крупных частиц пыли размером от 10 мкм;
• М5 - фильтры средней очистки от средних частиц пыли и пыльцы размером более 5 мкм;
• F7, F9 - фильтры тонкой очистки от мелких частиц пыли и пыльцы растений размером более 1 мкм, спор грибов/плесени, бактерий.

Фильтрующий блок представляет собой рамку, внутри которой помещен прямоугольный лист полиэстера. Фильтрующее полотно удерживается опорной сеткой с тыльной стороны, и ламелями – с лицевой.

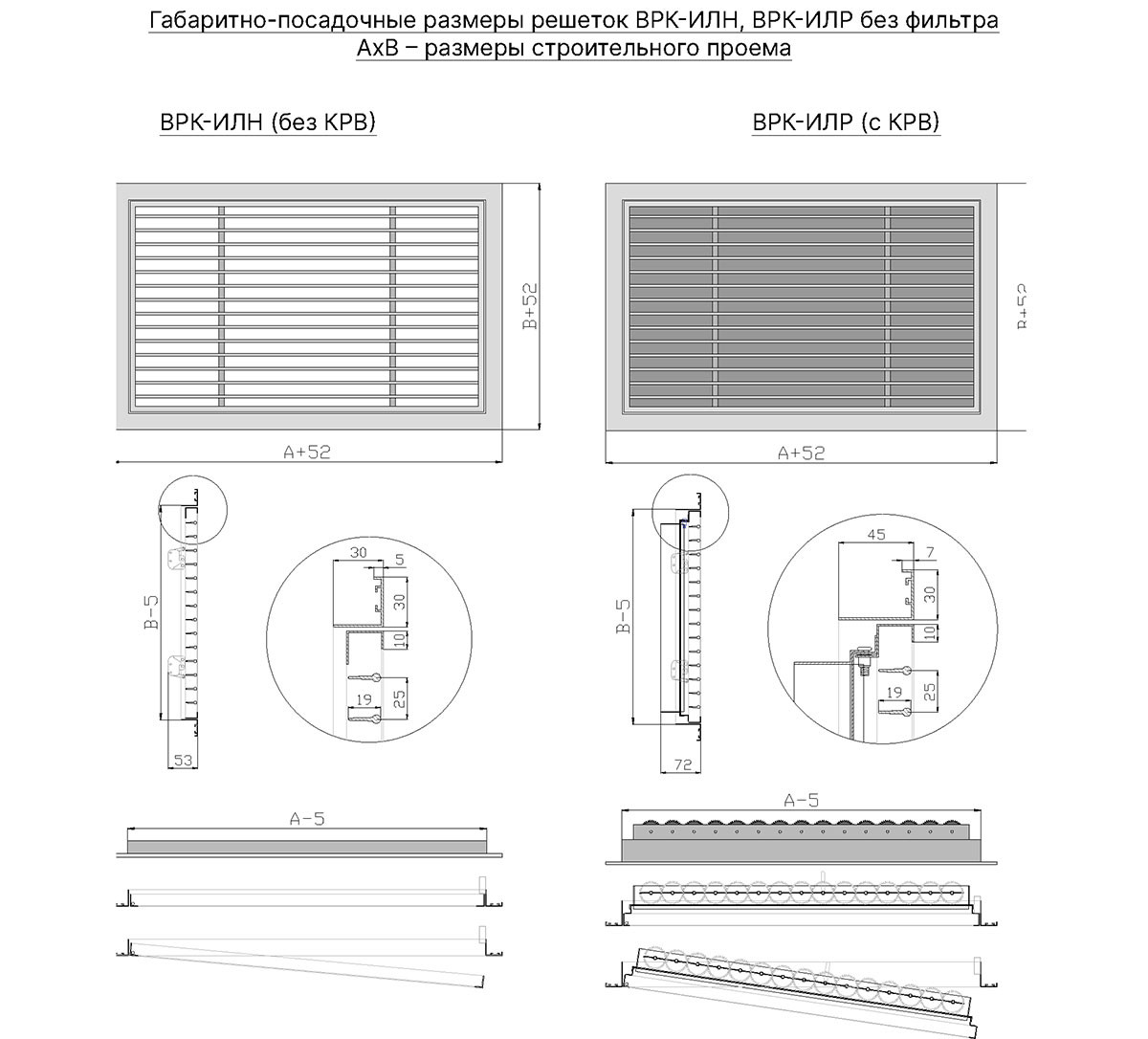

Минимально рекомендуемый размер 150х1500 мм. Максимальные рекомендуемые размеры 2900х1000 мм. Если ширина превышает 300 мм, устанавливается полоса 12х3 мм во избежании провисания ламелей. Определяющие размеры (АхВ) - габаритные размеры изделия.

Инспекционная решетка ВРК-ИЛН изготавливается из алюминиевого профиля. По умолчанию решетки окрашиваются порошковыми полиэфирными эмалями в белый цвет RAL 9016. По запросу возможно покрытие в любой цвет по международной шкале RAL.
