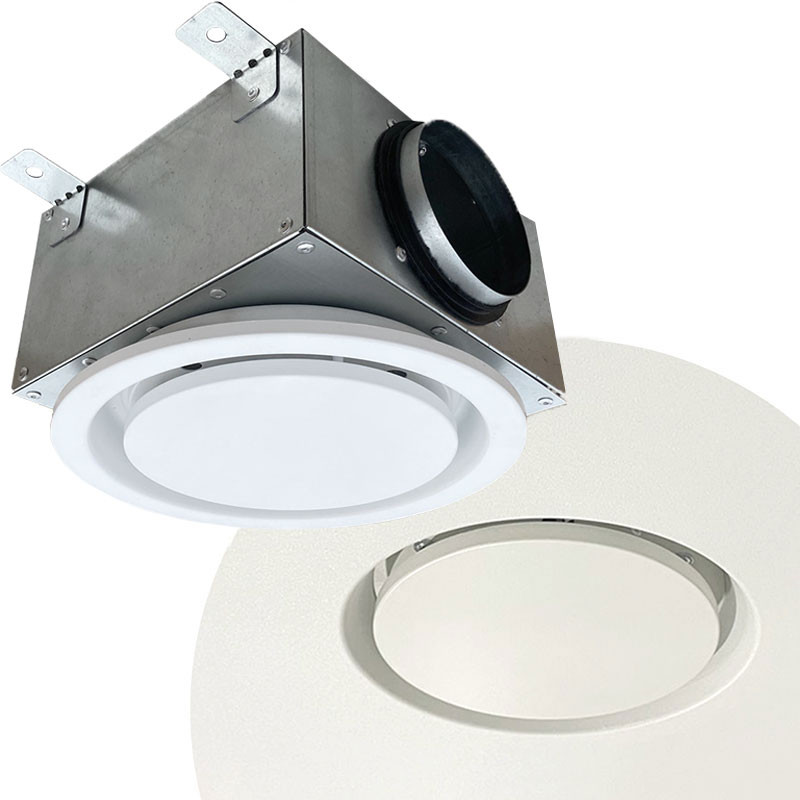

Теневой диффузор для натяжного потолка LCS
Диффузор предназначен для установки в натяжной потолок. Диффузор применяется как для притока с горизонтальной подачей воздуха, так и для вытяжки.
Особенности диффузора LCS:
- Типоразмеры 100, 125, 160, 200 соответствуют диаметру подводящего воздуховода.
- Скрытый монтаж. После установки диффузора остаются видимыми только щель и лицевая панель, что соответствует тенденциям современного интерьера - минимализм.
- Адаптер (КСД) для подключения к воздуховоду поставляется в сборе с диффузором. Специально разработанная конструкция позволяет добиться минимального занижения натяжных потолков до 90 мм.
- Съемная лицевая панель на мощных магнитах и страховочный трос придают надежность конструкции.
- Возможность комплектации клапаном расхода для регулировки объема подаваемого воздуха.
- Покрытие диффузора порошковая полиэфирная эмаль RAL 9016 M (цвет белый матовый), оттенок цвета специально подобран под цвет белого матового полотна. Адаптер поставляет без покрытия. По запросу возможно покрытие в любой цвет по каталогу RAL как диффузора, так и адаптера.
- Материал изготовления – оцинкованная сталь 0,9 мм.
| Результаты гидрогазодинамического моделирования на примере диффузора LCS-160 при подаче 100 м3/ч |
|---|
Распределение воздушного потока в сечении диффузора |
 |
Потеря давления в сечении диффузора |
 |
Скорость потока в сечении диффузора |
 |
| Монтаж | |
|---|---|
1. Установка к потолочной плитеДиффузор с КСД монтируется с помощью винтов М8. Для удобства монтажа в КСД установлены монтажные уголки - 4 шт. |  |
2. Монтаж натяжного потолкаУстановить полотно согласно значению W (таблица габаритно посадочных размеров) Уровень установки полотна зависит от выбранной конфигурации КСД |  |
3. Установка прижимного кольцаСделать надрезы в полотне напротив диффузора и нагревая феном прижать полотно к корпусу диффузора. Прижимное кольцо фиксируется самонарезающими винтами в предусмотренные отверстия. |  |
4. Установка лицевой панелиК лицевой панели закрепить страховочный трос и установить панель на стойки с магнитами. |  |
Купить магнитную теневую решетку оптом и в розницу можно связавшись с отделом продаж по телефонам:
+7 495 661-23-12
+7 800 505-03-12 (бесплатно по РФ)
Характеристики
-
Место примененияВ потолок
-
ПроизводительООО "ВЕНТРЕШЕТКИКОМ"
-
Вид решеткиПотолочные
-
Способ монтажаСкрытого монтажа
-
РегулировкаНерегулируемая
-
БрендTHE GRILLES
-
ФормаКруглые
-
МатериалОцинкованная сталь
-
КонструкцияРазборная
-
Предоплата100%
Особенности

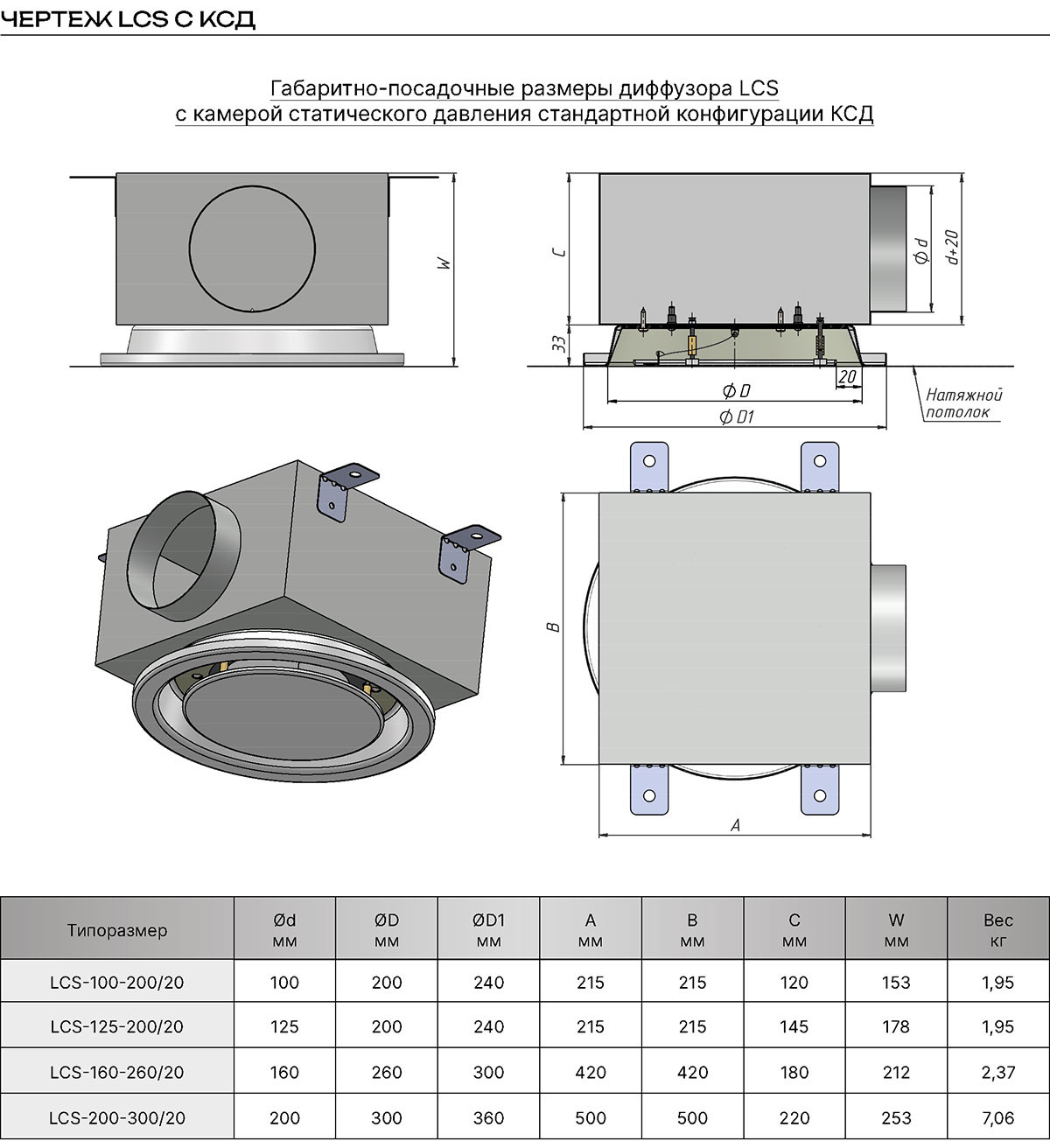

Чертеж
Отзывы
Отзывов нет. Станьте первым, кто оставит отзыв!

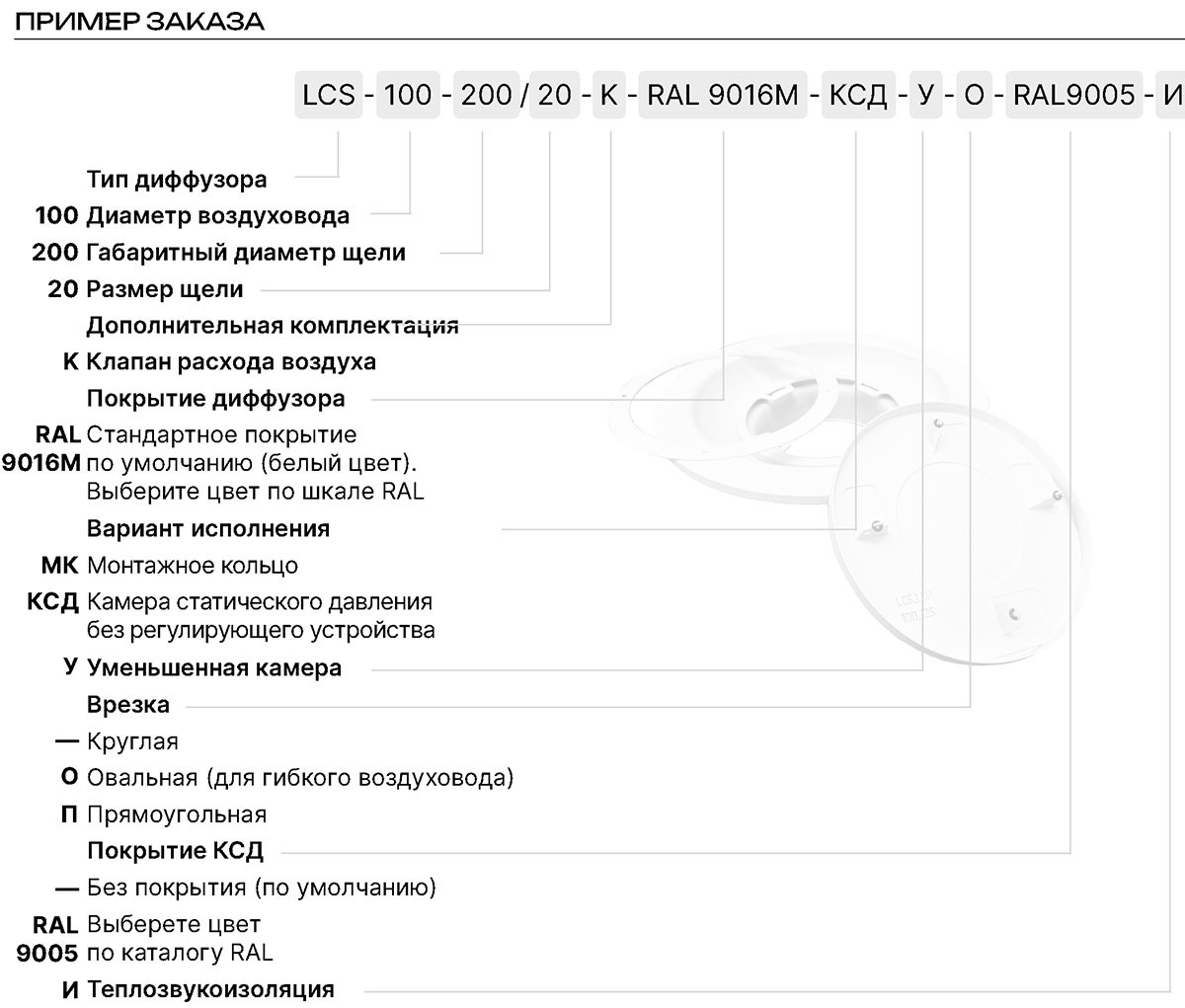

Пример заказа
Стандартные размеры и площадь свободного сечения
