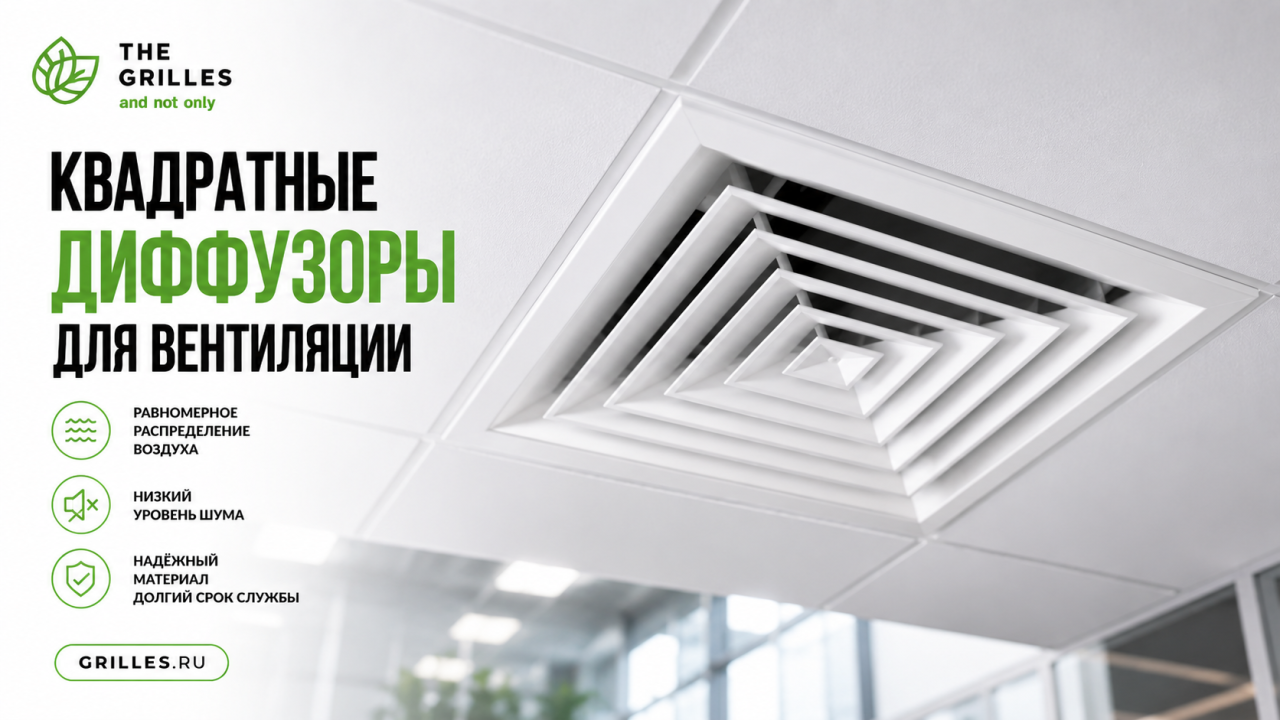

Квадратные диффузоры для систем вентиляции

Квадратные диффузоры — это не просто декоративные решетки, закрывающие выход вентиляционного канала, а сложные аэродинамические устройства. Их главная задача заключается в правильном формировании, направлении и распределении потока воздуха в помещении. Благодаря продуманной геометрии профиля, эти элементы обеспечивают равномерное перемешивание приточных масс с воздухом внутри комнаты, исключая сквозняки и зоны застоя. Сегодня они по праву считаются индустриальным стандартом при организации эффективного воздухообмена как в коммерческой недвижимости, так и в современных жилых комплексах.

Назначение и область применения квадратных воздухораспределителей

Организация качественного микроклимата требует точного контроля над движением воздушных масс. Квадратные диффузоры превосходно справляются с подачей воздуха в четырех (или менее) направлениях, что делает их универсальным решением для помещений любой планировки. Выбор в пользу строгой квадратной формы продиктован не только аэродинамической эффективностью, но и требованиями современной архитектуры.

Основные сферы применения данных устройств:

Офисные и бизнес-центры (интеграция в модульные потолки).
Торгово-развлекательные комплексы и магазины.
Медицинские и образовательные учреждения.
Рестораны, кафе и другие предприятия сферы услуг.
Частные дома и квартиры с дизайнерским ремонтом и канальной системой кондиционирования.

Технические характеристики и особенности конструкции

Эффективность и долговечность работы вентиляционной системы напрямую зависят от физических параметров воздухораспределителей. Классический квадратный диффузор состоит из прочного наружного корпуса (рамы), который крепится к потолку или воздуховоду, и внутреннего блока.

Внутренняя часть представляет собой систему профилированных ламелей (жалюзи). Во многих моделях центральный блок делается съемным, что облегчает обслуживание. Дополнительно устройства могут оснащаться регулирующими заслонками (клапанами расхода воздуха), позволяющими точно настраивать объем подаваемой или удаляемой смеси без изменения скорости работы вентилятора.

[“images”: “3D-модель квадратного диффузора в разрезе. Вид под углом 45 градусов. Детально показана рама, внутренние направляющие ламели и механизм крепления. Реалистичный алюминиевый блеск, технологичный минимализм, студийный свет, белый фон.”]

Материалы изготовления и типы покрытий

Выбор материала для диффузора зависит от условий эксплуатации и степени агрессивности среды:

Алюминий: Самый популярный вариант. Отличается малым весом, устойчивостью к коррозии и долговечностью. Отлично подходит для большинства жилых и коммерческих объектов.
Сталь: Обладает повышенной прочностью. Применяется на промышленных объектах или в системах с высоким давлением.
Пластик: Бюджетное решение, не подверженное воздействию влаги. Идеально для санузлов, бассейнов и влажных производств.

Для повышения коррозийной стойкости и придания эстетичного внешнего вида металлические модели покрывают порошковой краской. Это полимерное покрытие защищает металл от окисления, не выцветает со временем и позволяет окрасить изделие в любой оттенок по палитре RAL.

Стандартные размеры и пропускная способность

При проектировании вентиляции важно правильно соотнести размер устройства с требуемым объемом воздуха (в м³/ч). Типоразмеры диффузоров обычно варьируются от компактных (150х150 мм) до промышленных (600х600 мм и более).

Зависимость здесь прямая: чем больше пропускная способность вентиляционной установки, тем большее сечение диффузора требуется. Если подать большой объем воздуха через устройство маленького размера, скорость потока критически возрастет, что приведет к появлению сильного аэродинамического шума и дискомфортных сквозняков.

Виды квадратных вентиляционных диффузоров

Чтобы грамотно подобрать устройство под конкретные задачи проекта и тип потолочного перекрытия, необходимо понимать классификацию диффузоров. Их принято разделять по функционалу и конструктивному исполнению.

Модели для подвесных потолков типа «Армстронг»

Эти диффузоры спроектированы специально для интеграции в кассетные потолки. Наружный габарит панели такого устройства составляет 595х595 мм, что идеально совпадает со стандартной ячейкой каркаса потолка «Армстронг». Монтаж осуществляется предельно просто: диффузор укладывается в направляющие Т-образного профиля вместо обычной декоративной плиты. Это позволяет быстро устанавливать систему без сверления, сложных крепежей и нарушения целостности каркаса.

Приточные и вытяжные устройства

Несмотря на внешнее сходство, функционал устройств требует разной аэродинамики:

Приточные модели: Имеют специальные профилированные (часто вогнутые или расположенные под определенным углом) ламели. Они «разбивают» струю свежего воздуха, направляя ее вдоль потолка (эффект Коанда), чтобы холодный воздух плавно опускался вниз, смешиваясь с комнатным.
Вытяжные модели: Оснащаются плоскими или менее сложными по форме жалюзи. Их цель — создать минимальное аэродинамическое сопротивление для эффективного и бесшумного всасывания отработанного воздуха из помещения.

[“images”: “Крупный план центральной части диффузора. Слева — модель с вогнутыми ламелями для притока, справа — с плоскими для вытяжки. Акцент на форме профиля ламелей. Фотореалистичный 3D рендер, матовый белый металл, резкий фокус.”]

Диффузоры с камерой статического давления (КСД)

Камера статического давления (пленум-бокс) — это важнейший элемент скрытой инфраструктуры. Воздух из круглого или прямоугольного воздуховода попадает сначала в этот металлический короб, где его скорость гасится, а давление выравнивается. Только после этого воздух равномерно распределяется по всей площади квадратного диффузора. Использование КСД критически необходимо для снижения уровня шума и правильного, безвихревого истечения струи в помещение.

[“images”: “Визуализация узла в сборе: квадратный диффузор, подсоединенный к металлическому коробу (камере статического давления) с боковым патрубком. Вид сбоку в 3D. Реалистичные металлические поверхности, заклепки, четкие грани.”]

Преимущества использования квадратных моделей в интерьере

Квадратная геометрия — это синоним порядка и лаконичности. С точки зрения дизайна интерьера, такие воздухораспределители намного проще вписать в пространство, где преобладают прямые углы, строгие линии мебели и современная архитектура (стили хай-тек, минимализм, лофт). Они визуально сливаются с сеткой модульных потолков, встроенными светильниками и ревизионными люками. Благодаря возможности порошковой окраски, диффузор можно сделать как контрастным акцентом, так и полностью замаскировать его в тон потолочного покрытия.

Особенности монтажа и обслуживания

Установка диффузора начинается с фиксации камеры статического давления или адаптера к перекрытию и подключения к магистральному воздуховоду. Затем в КСД монтируется рама диффузора, и в последнюю очередь устанавливается центральная вставка с ламелями.

В процессе эксплуатации на краях ламелей неизбежно скапливается бытовая пыль, которая со временем снижает аэродинамические свойства изделия. Поэтому рекомендуется выбирать модели со съемной центральной частью. Это позволяет легко достать блок жалюзи, промыть его и получить беспрепятственный доступ к регулирующим клапанам расхода воздуха для сезонной настройки системы.
