Диффузор скрытого монтажа PV для подвесного потолка

Диффузор скрытого монтажа PV для подвесного потолка

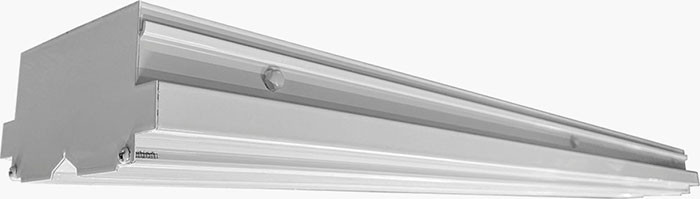

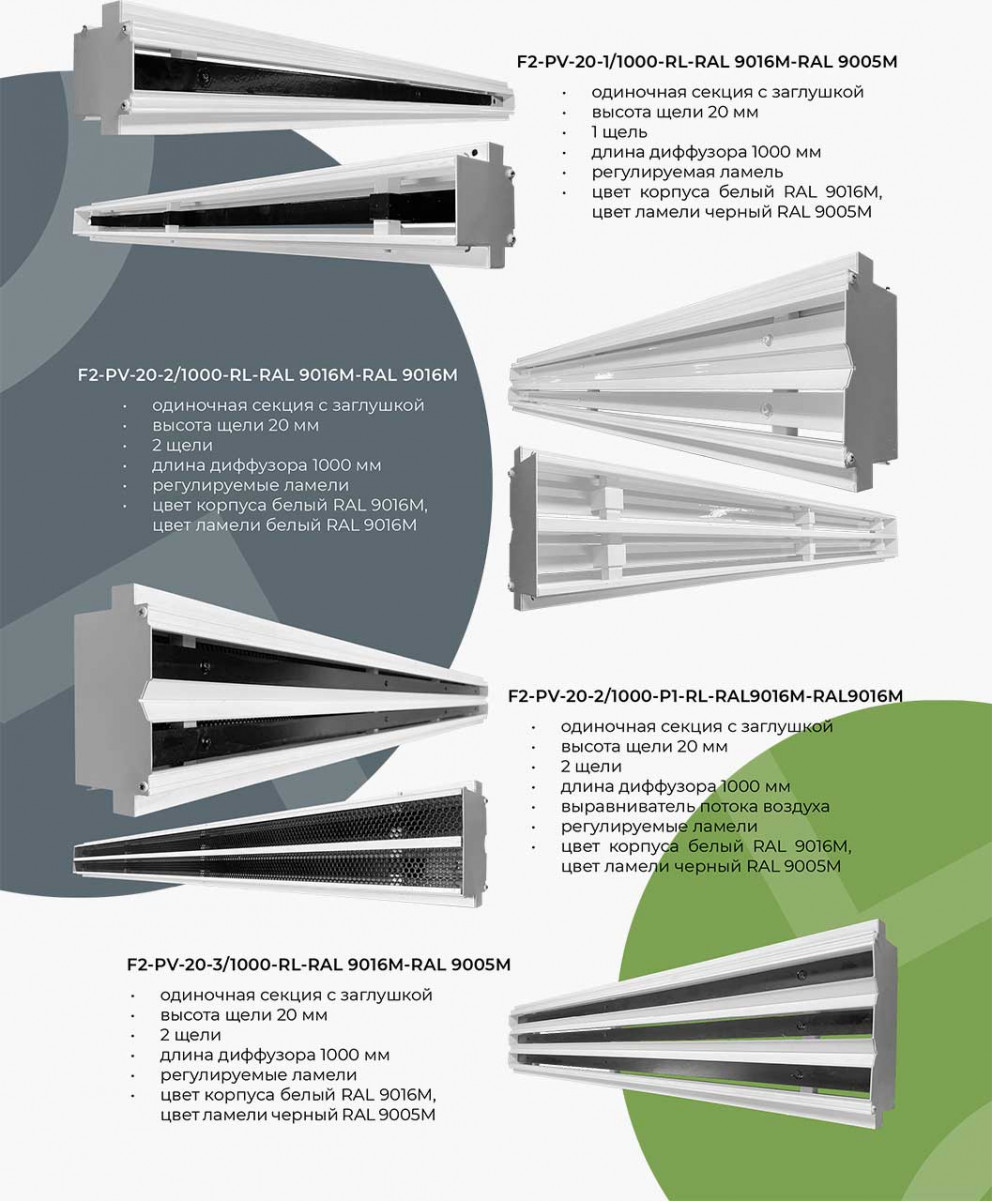

Линейные щелевые диффузоры скрытого монтажа PV серии ProfiVent используются  в системах приточно-вытяжной вентиляции и кондиционирования. Чаще всего устанавливаются  в подвесные потолки или в стены из гипсокартона рядом с потолком.

Особенности диффузора PV:

• Наличие  монтажных консолей, которые обеспечивают плотное прилегание решетки к гипсокартонной плите без необходимости в монтажной раме.

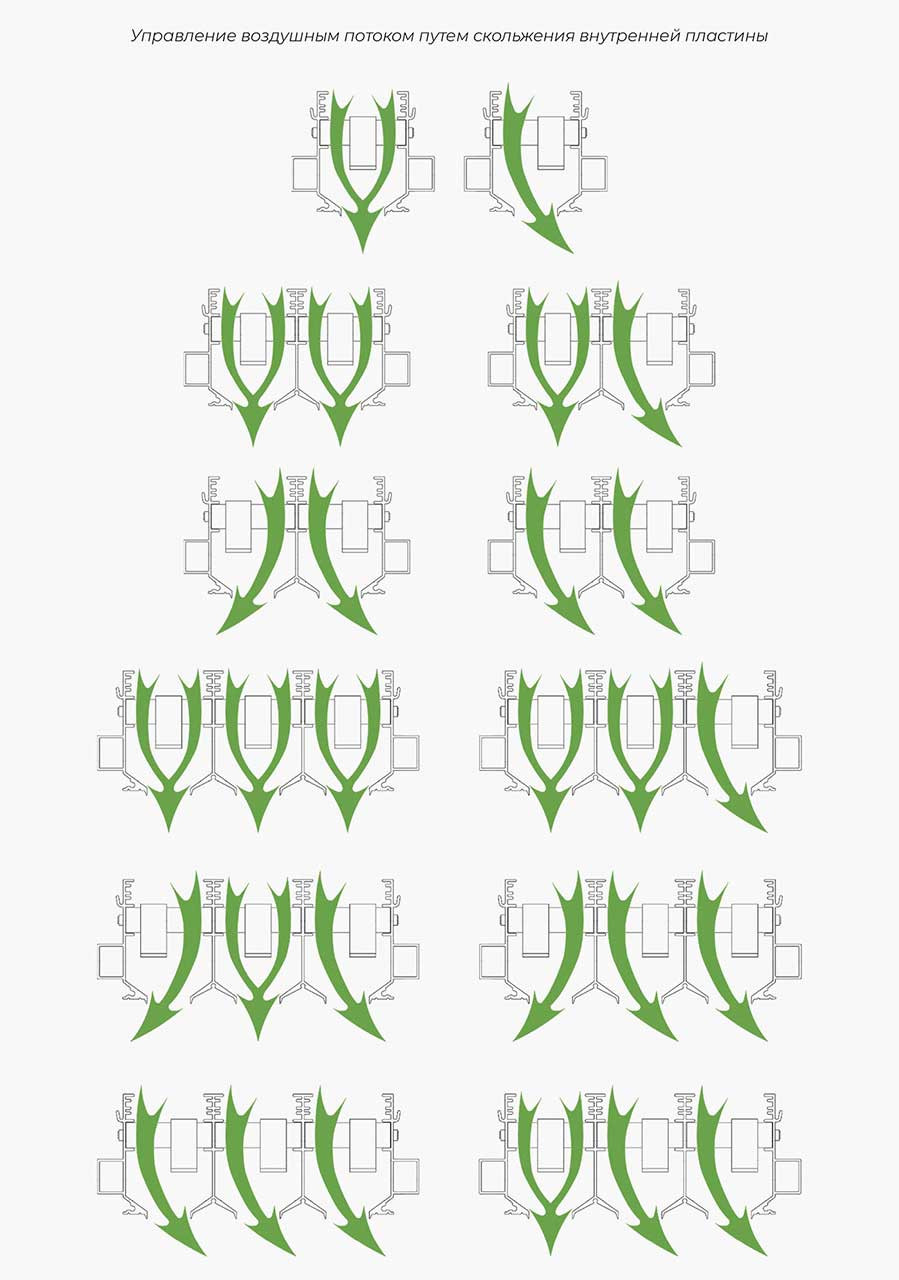

• Регулирование направления воздушного потока с помощью скользящего дефлектора внутри диффузора.

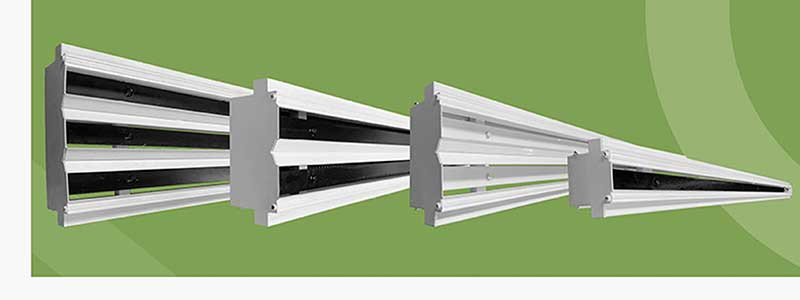

• Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения.
• Одна лаконичная линия позволяет достичь эстетического совершенства.

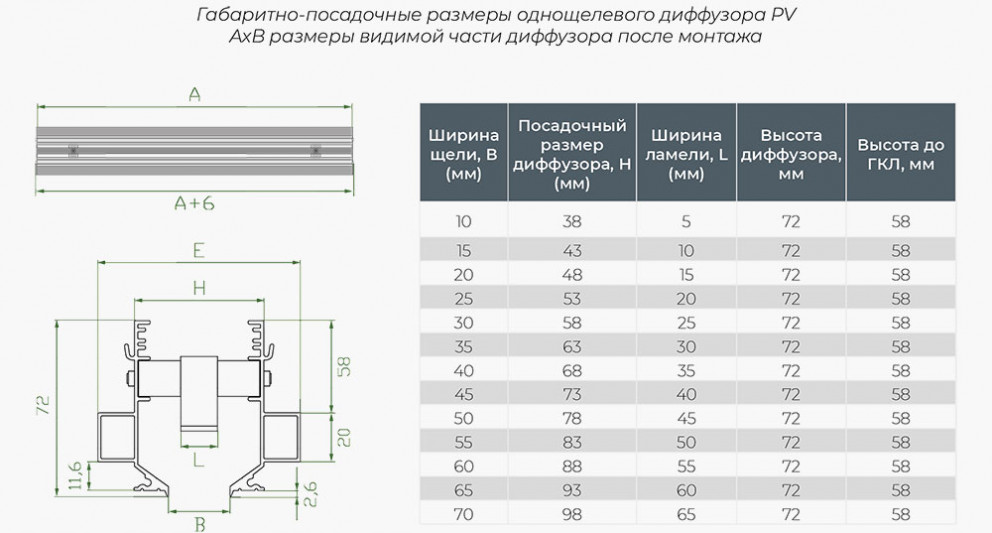

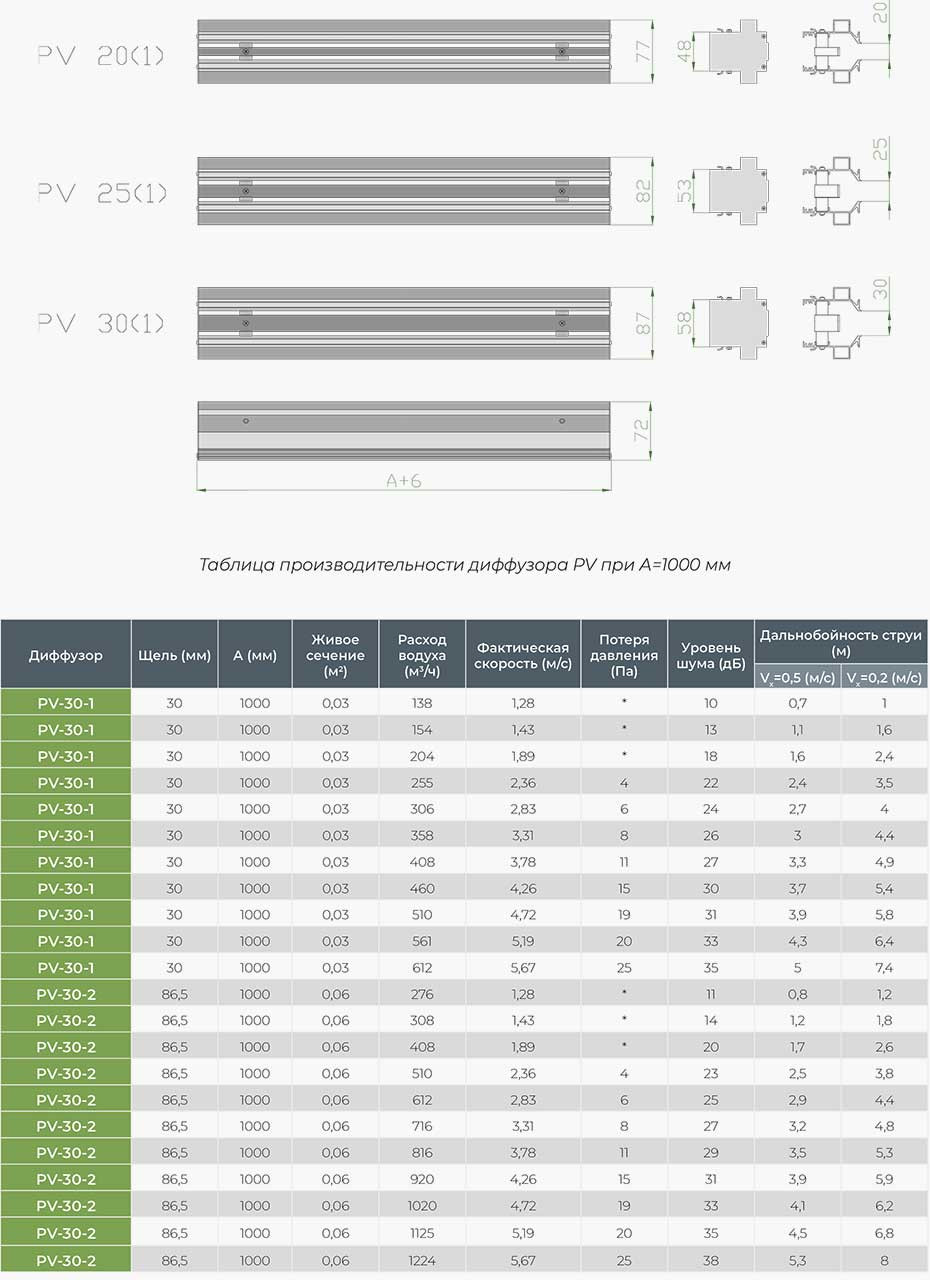

• Рекомендуемый максимальный размер диффузора 3000 мм, минимальный 300 мм.

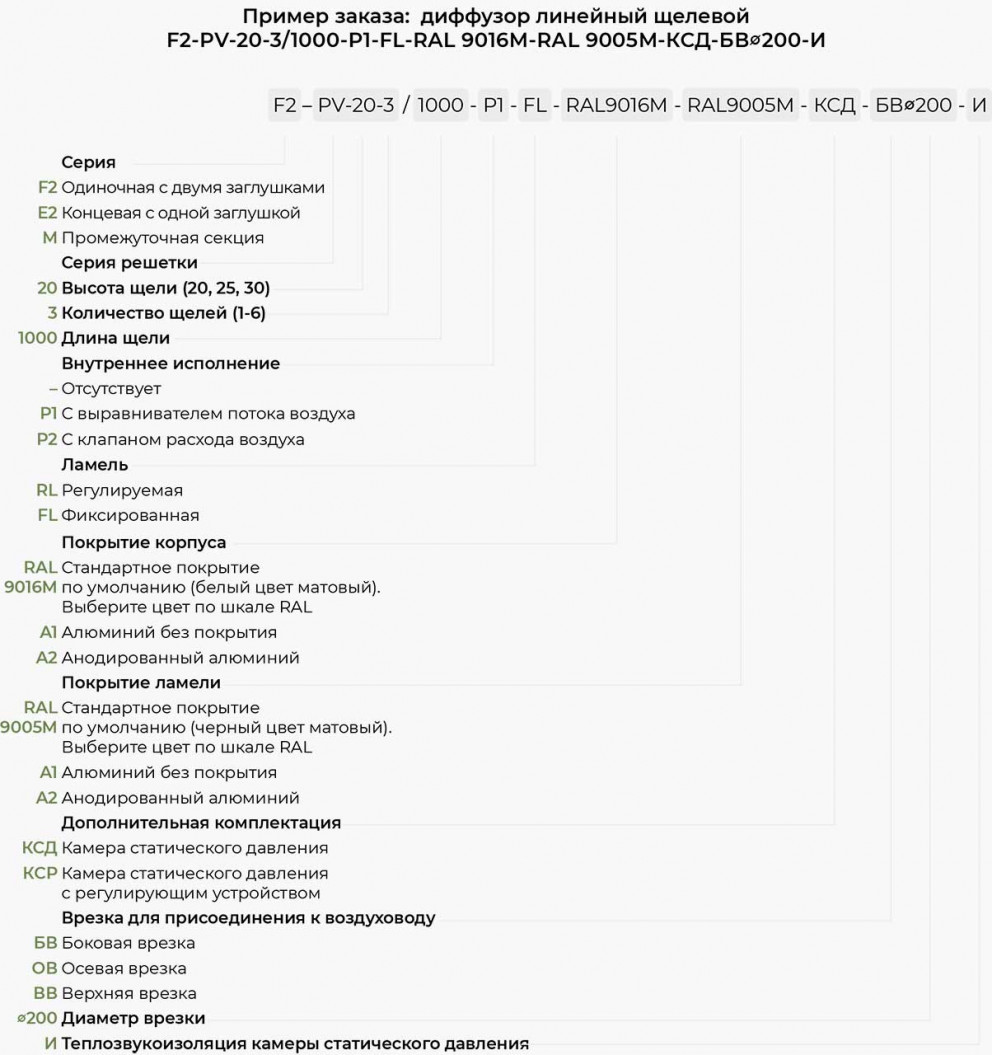

Диффузоры изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус окрашивается в белый цвет матовый RAL 9016М, дефлектор в черный цвет матовый RAL 9005М. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL, как корпуса, так и дефлектора.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию КСД поставляются в неокрашенном виде.

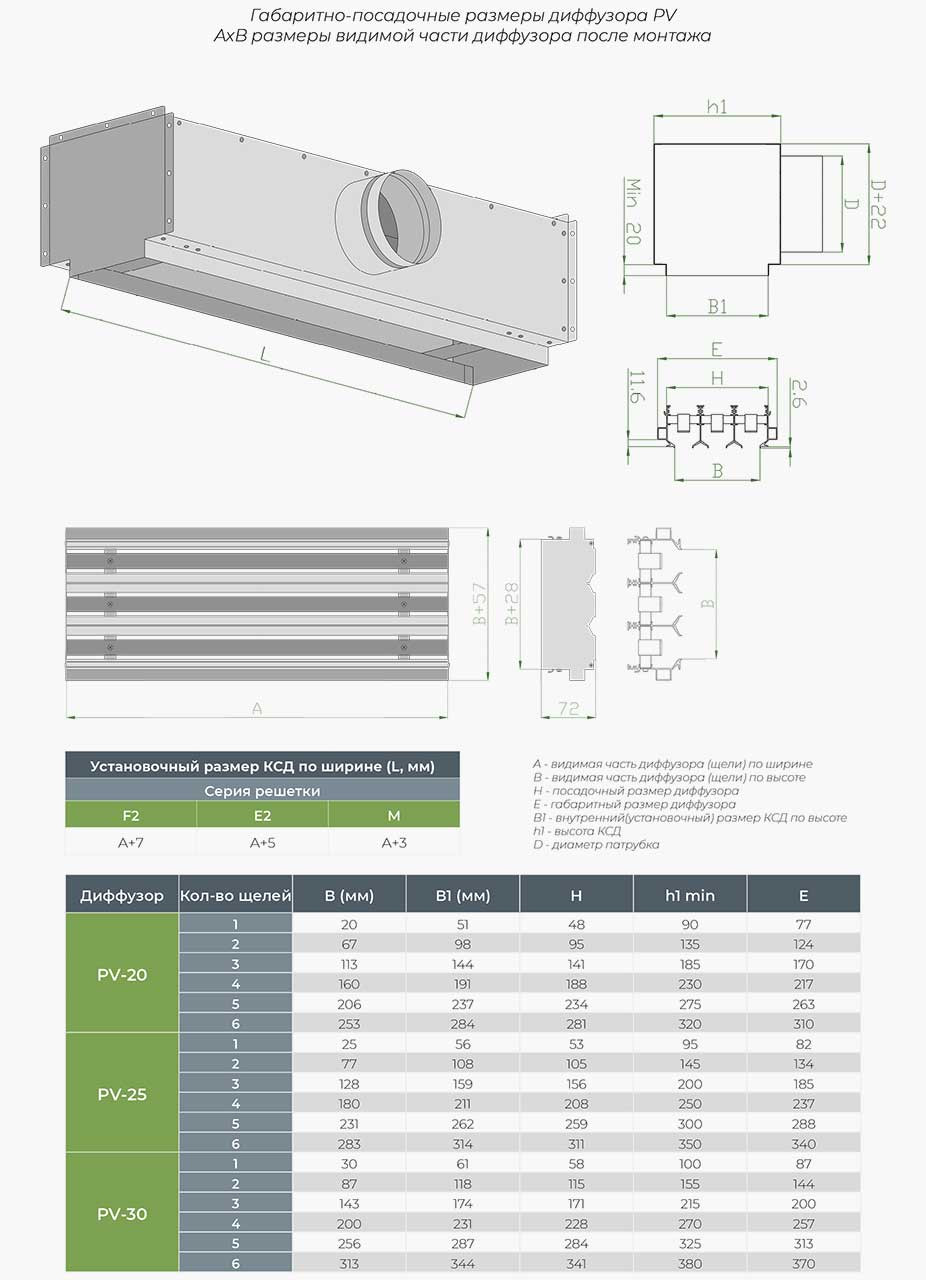

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Типы КСД:

• КСД - стандартная камера с круглой врезкой;
• КСД-У - уменьшенная камера с круглой врезкой;
• КСД-У-О - уменьшенная камера с овальной врезкой;
• КСД-У-П - уменьшенная камера с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

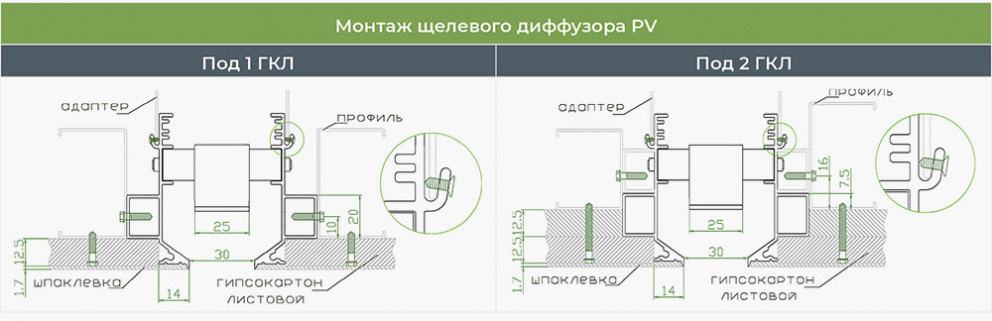

Монтаж производится с помощью винтового соединения или заклепок к горловине КСД. При заказе решетки в комплекте с камерой статического давления, решетка поставляется в сборе с КСД. После монтажа КСД с установленной решеткой производится установка потолочных профилей и монтаж листов из гипсокартона (ГКЛ) при помощи саморезов по металлу, затем шпаклевка и покраска. Под шпаклевку предусмотрено 1,7 мм. После монтажа видимой частью остаются только щели диффузора.

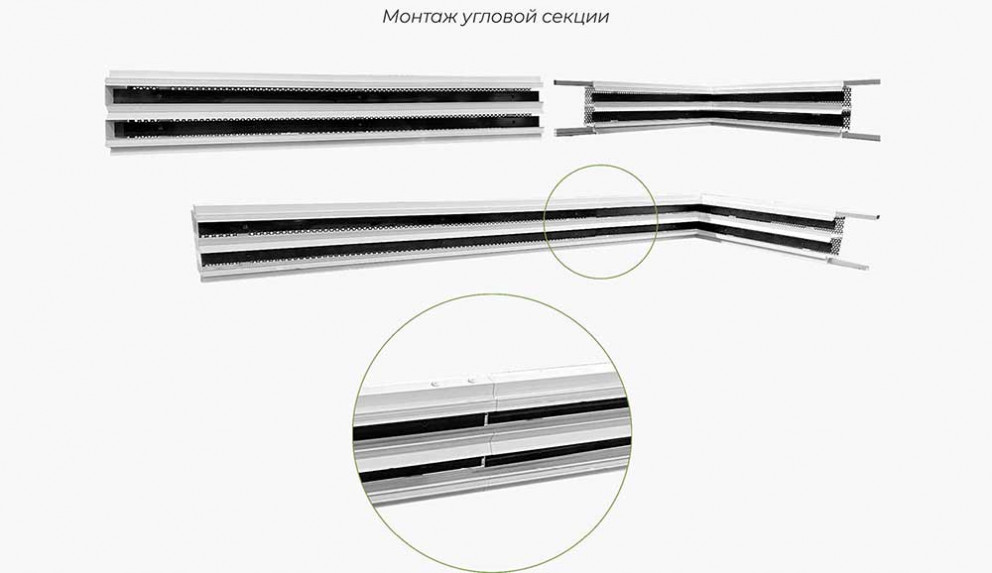

В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины - коннекторы. Изделия для крепления диффузоров входят в комплект поставки.

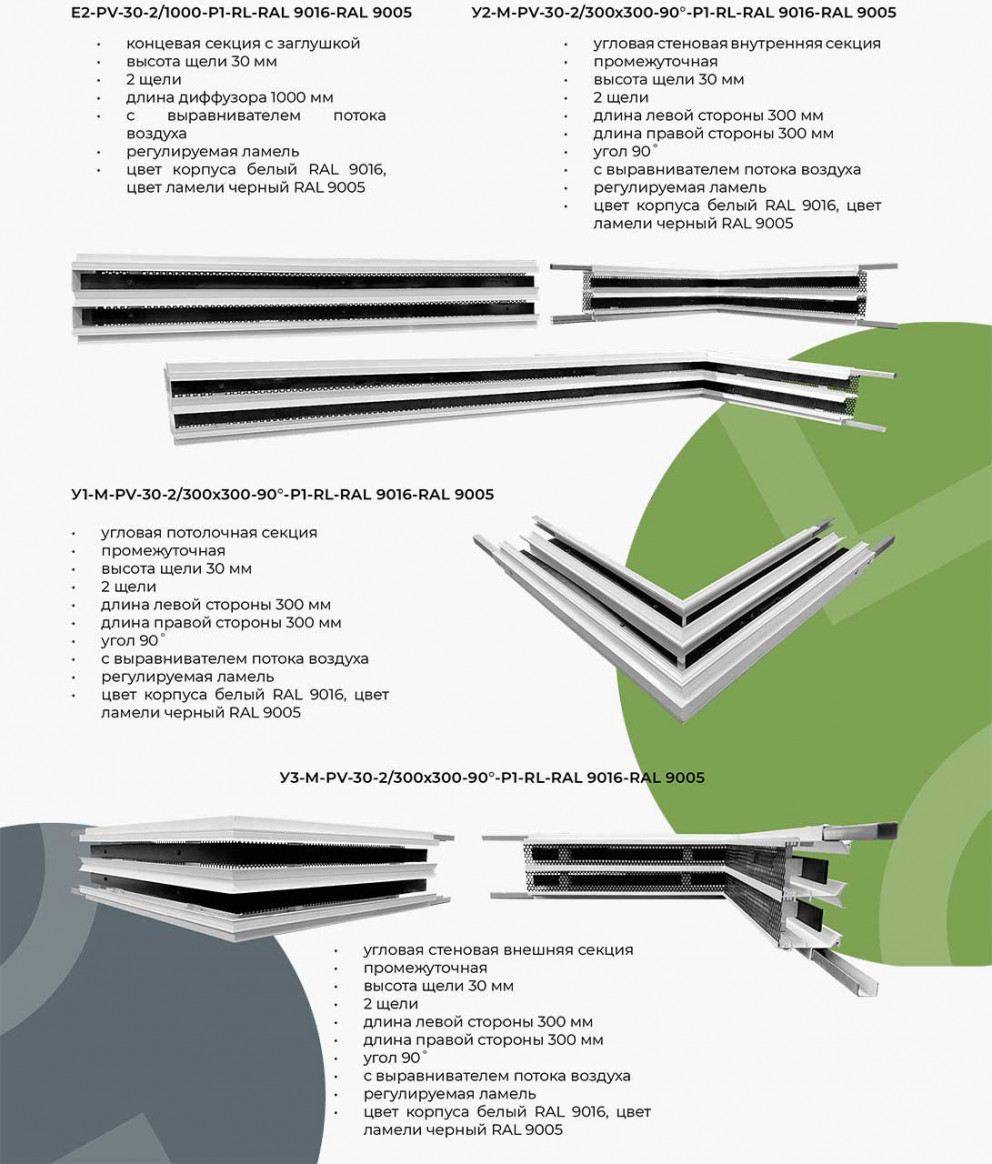

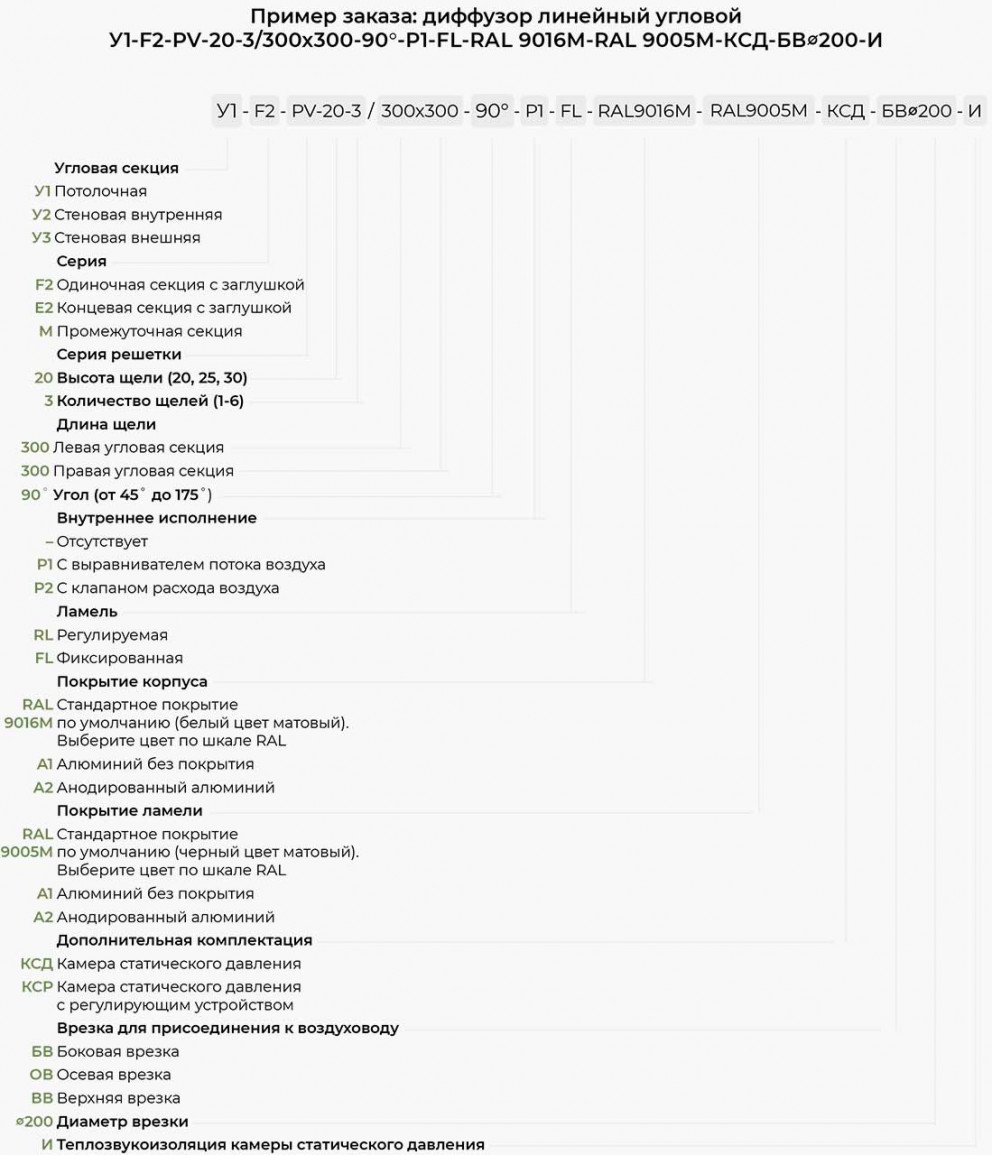

Конфигурация диффузора. По требованию заказчика возможно изготовить диффузоры радиусной формы или угловые для модульной сборки непрерывной линии по всему периметру. При установке системы вентиляции в радиусные стены, ниши, арочные своды требуются диффузоры и адаптеры аналогичной изогнутой формы заданного радиуса.

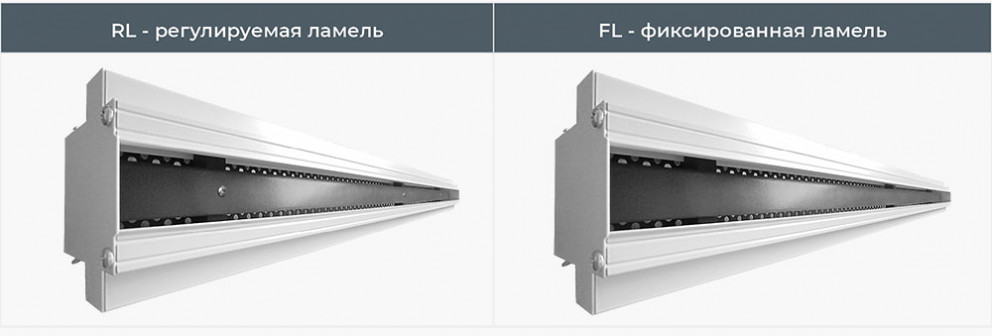

В диффузорах на 2, 3, 4 щели в комплектации с выравнивателем потока возможно осуществление вертикальной струи и наклонной струи, если дефлектор будет регулируемый. В зависимости от размера щели и объема подаваемого воздуха наклонная струя может быть направлена под углом от 30 до 60°.
