Щелевой диффузор скрытого монтажа Airslot

Артикул000003
  • Добавить в избранное
  • Задать вопрос
Артикул000003
  • Добавить в избранное
  • Задать вопрос

Щелевой диффузор скрытого монтажа Airslot

Итог

1 915 ₽/шт

Купить в один клик
В корзине шт.

Щелевой диффузор скрытого монтажа Airslot



Диффузоры скрытого монтажа Airslot  используются в приточно-вытяжной вентиляции  и любых системах кондиционирования воздуха в качестве самостоятельного изделия или составной части секции. Они позволяют формировать непрерывные диффузорные линии с активными и не активными зонами без нарушения общей однородности.

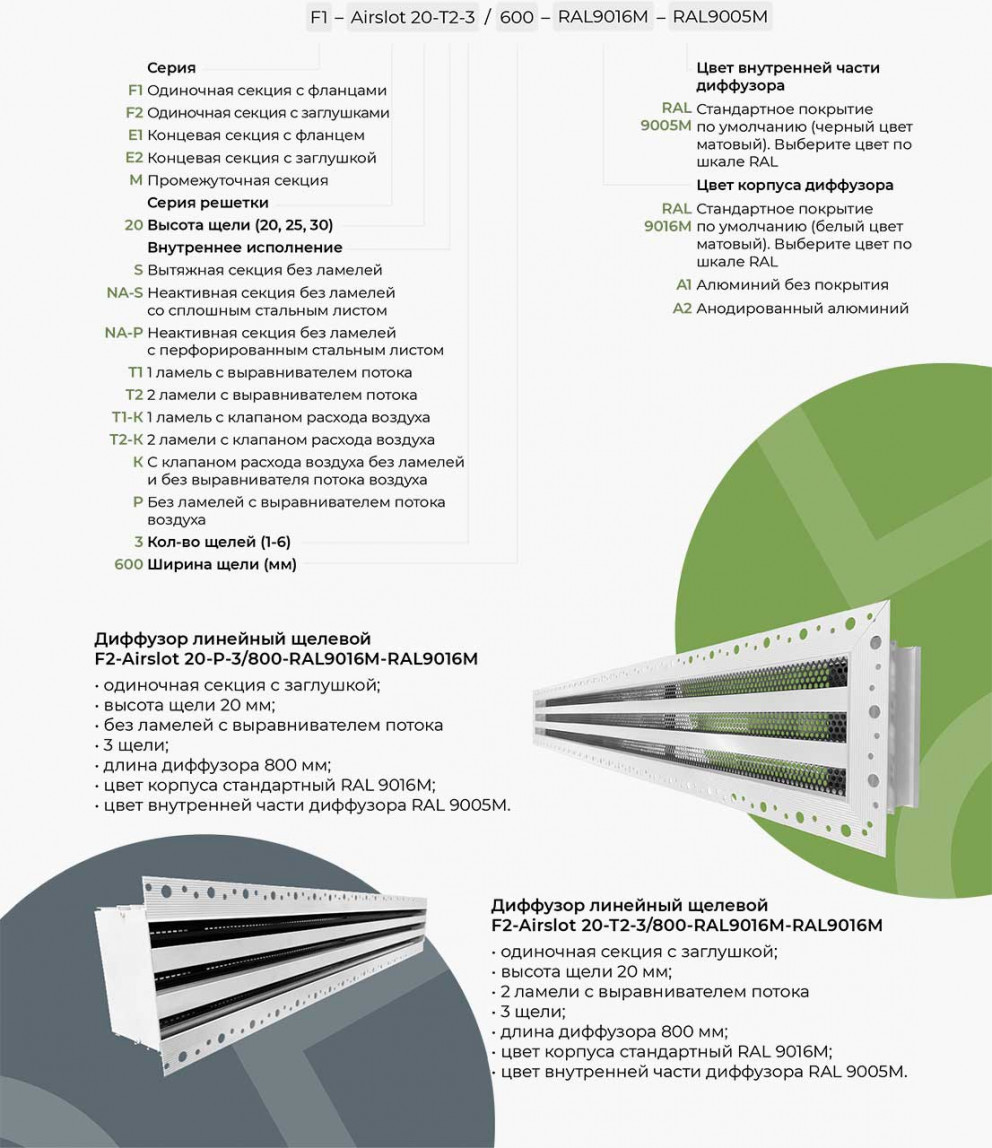

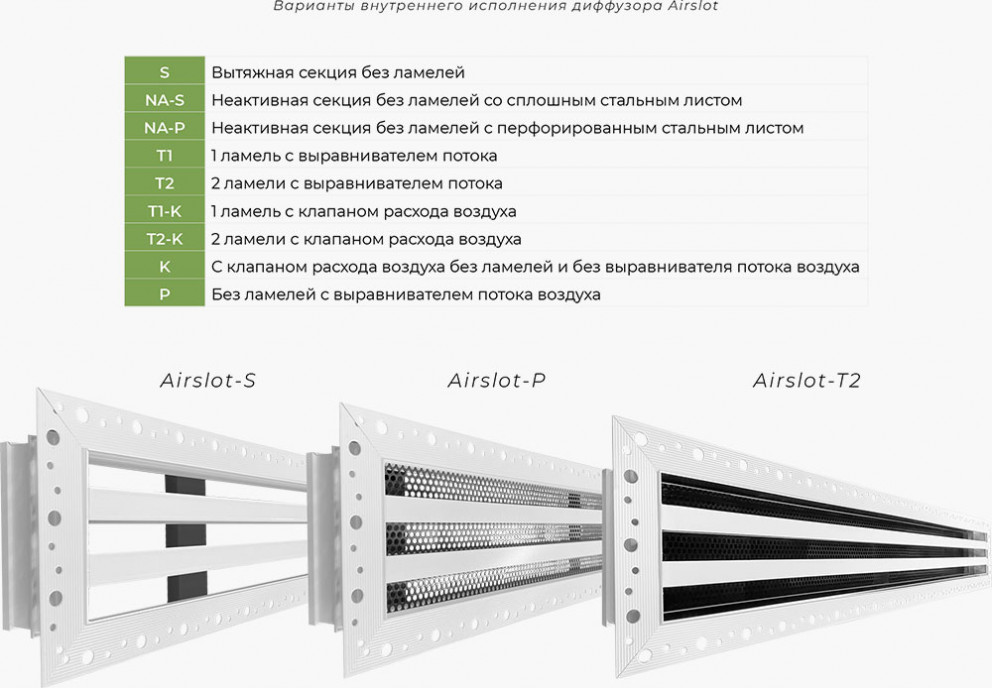

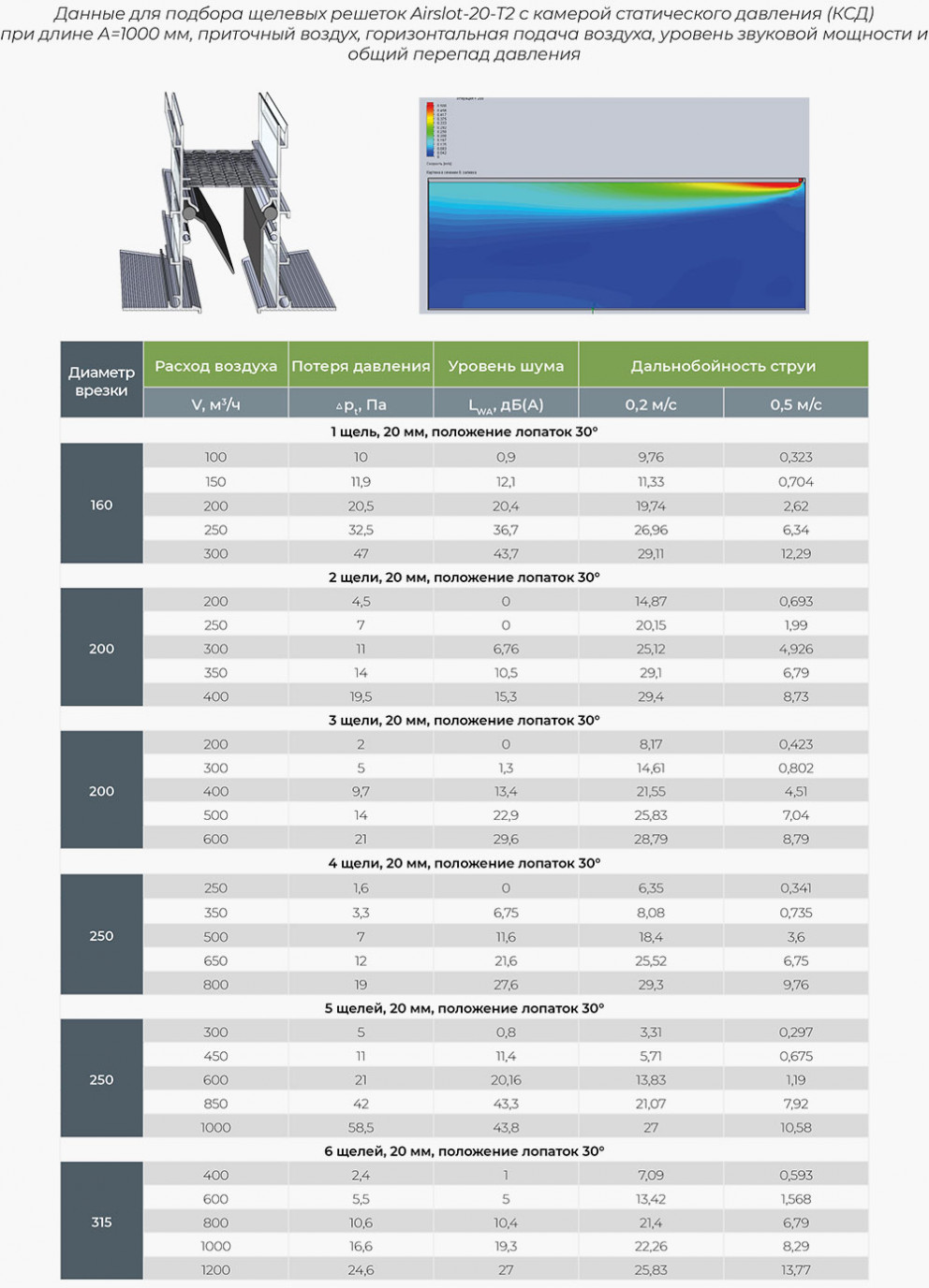

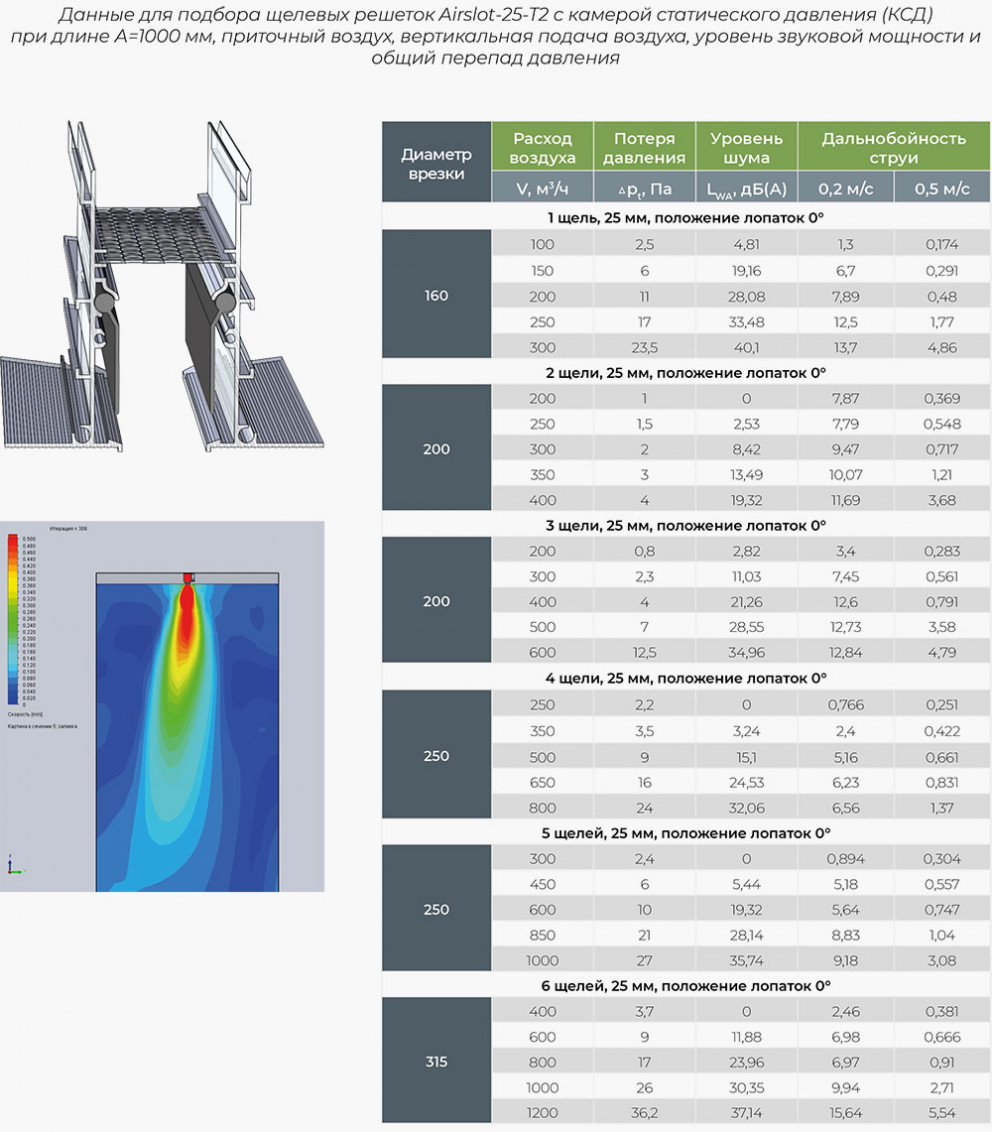

Диффузоры представляют собой декоративную рамку со встроенными неподвижными жалюзи, которые образуют щели (возможно от 1 до 6 щелей). Внутреннее исполнение решетки зависит от ее функционального  назначения. Они могут быть снабжены ламелями с выравнивателем потока воздуха, регулирующими направление приточной струи в заданную область помещения. Путём регулирования направляющих устройств можно получить распространение воздуха по горизонтали в том и другом направлении, либо по вертикали, без изменения объёма воздуха. Для регулирования объема подаваемого воздуха, диффузор дополнительно оснащается клапаном расхода воздуха. Диффузоры данной серии могут изменять расход до 60% при сохранении устойчивости потока. Их можно использовать на высоте от 2,6 до 4-х метров, при перепаде температур до 12 C.





Щелевые решетки Airslot изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета и ламели в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

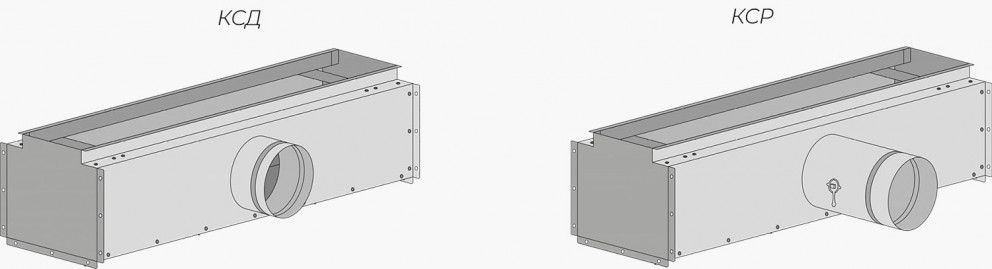

Камера статического давления. Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР.





Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

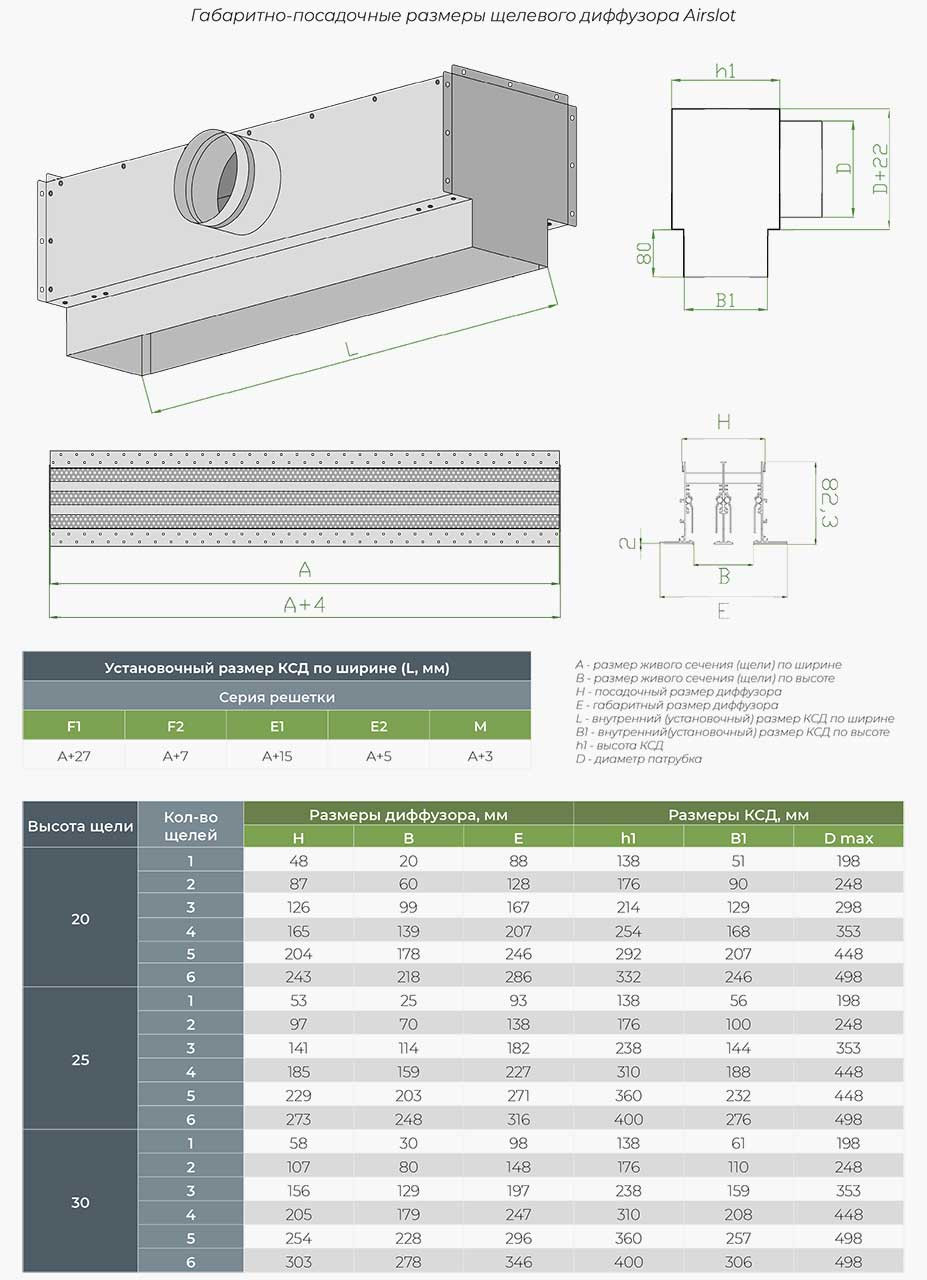

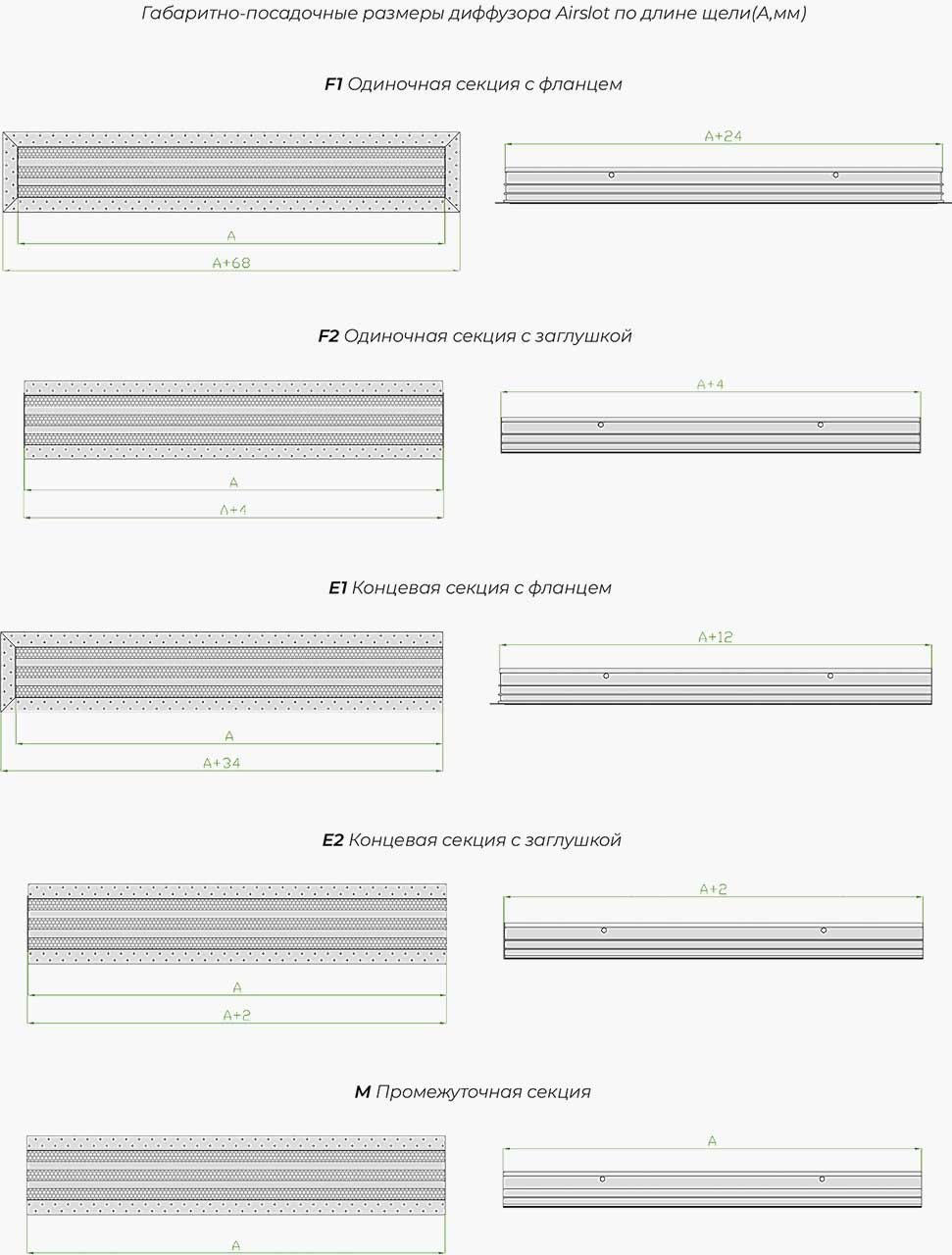

Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге.



















К воздуховоду щелевые решетки монтируются посредством камеры статического давления(КСД).
Диффузор крепится саморезами к закладным деталям в КСД через крепежные элементы на тыльной стороне решетки. После установки диффузора к КСД, производится шпаклевка (под шпаклевку на диффузоре предусмотрена полка 2мм). Для лучшей адгезии финишного материала рамка имеет перфорацию.



Последовательность монтажа щелевой решетки модели Airslot

1. До монтажа подвесных потолков установить на потолке камеру статического давления с установленными на ней L-образными кронштейнами. Для этого в потолке вбиваются анкера и вкручиваются шпильки.

2. Установка щелевого диффузора внутрь камеры статического давления и закрепление при помощи винтов через закладные бегунки к камере.

3. Установка потолочных профилей под установку листов из гипсокартона в единую жесткую конструкцию. Установка листов ГКЛ (гипсокартон). Потолки зашиваются при помощи саморезов по металлу к подсистеме навесного потолка.

4. Стыки между листами и поверхность потолка шпаклюются. Выполняется покраска.



Аналоги данного диффузора:

Trox ALSP - ПОЛНЫЙ АНАЛОГ!!

Решетка РЭД-ЛУК-АДЛ

Решетка РЭД-ЛУК-АДЛ-К

Решетка РЭД-ЛУК-АДЛ-КЗ

Характеристики

  • Место применения
    Под шпаклевку
  • Производитель
    THE GRILLES
  • Серия решетки
    Airslot
  • Вид решетки
    Щелевые
  • Способ монтажа
    Скрытого монтажа
  • Регулировка
    Регулируемая
  • Форма
    Прямоугольные
  • Материал
    Алюминий

Особенности

  • Конструкция
    Неразборная

Чертеж

Отзывы

Антон

все ок
27 февраля 2022 в 12:45
2
1

Саша

Решетка отличная
27 февраля 2022 в 12:06
2
1

Андрей

Просто класс!
27 февраля 2022 в 12:05
2
1

Антон

Супер
27 февраля 2022 в 12:05
2
1
0 1 2 3
4 шт.
0 шт.
0 шт.
0 шт.
0 шт.

Пример заказа

Стандартные размеры и площадь свободного сечения

Узнайте площадь свободного сечения и теоретическую массу, выбрав размер строительного проёма по горизонтали (мм) и типопараметр
Выберите значения:
Введите размер решетки по ширине (мм)
Введите размер решетки по высоте (мм), или количество щелей (для щелевых решеток)
Результаты расчета:
Рассчитать
