Линейный диффузор скрытого монтажа VL-S под шпаклевку
Описание
Скачать описание![](https://grilles.ru/storage/category/4391/descr/472293839.jpg)
Линейный диффузор скрытого монтажа VL-S под шпаклевку
Щелевые решетки скрытого монтажа под шпаклевку VL-С используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.
Конструкция профиля решетки предусматривает рамку с углублениями для лучшей адгезии финишного материала. После монтажа решетки, видимой частью в помещении остаются только щели.
Особенности решетки VL-S:
- количество щелей - 1-6;
- ширина щели от 20 до 70 мм:
- длина щели от 200 до 3000 мм с любым шагом;
- рамка имеет углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения;
- полка под шпаклевку 2,3 мм;
- центральные ламели могут быть видимыми (Т-образные и С-образные) или скрытые под шпаклевку;
- возможна дополнительная комплектация клапаном расхода воздуха, выравнивателем воздуха, направляющими для регулировки потока;
- минимальный запас запотолочного монтажного пространства - 110 мм;
- присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST;
- возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.
![](https://grilles.ru/storage/category/4391/descr/31748235.jpg)
![](https://grilles.ru/storage/category/4391/descr/958785480.jpg)
![](https://grilles.ru/storage/category/4391/descr/1265180834.jpg)
![](https://grilles.ru/storage/category/4391/descr/1155222215.jpg)
![](https://grilles.ru/storage/category/4391/descr/950896879.jpg)
![](https://grilles.ru/storage/category/4391/descr/1351502112.jpg)
![](https://grilles.ru/storage/category/4391/descr/395460034.jpg)
![](https://grilles.ru/storage/category/4391/descr/1007630585.jpg)
Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
![](https://grilles.ru/storage/category/4389/descr/1650433687.jpg)
Типы КСД:
- КСД - стандартная камера с круглой врезкой;
- КСД-У - уменьшенная камера с круглой врезкой;
- КСД-У-О - уменьшенная камера с овальной врезкой;
- КСД-У-П - уменьшенная камера с прямоугольной врезкой.
Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.
Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
![](https://grilles.ru/storage/category/4391/descr/644961572.jpg)
![](https://grilles.ru/storage/category/4391/descr/1468311107.jpg)
![](https://grilles.ru/storage/category/4391/descr/893591827.jpg)
![](https://grilles.ru/storage/category/4391/descr/273919863.jpg)
![](https://grilles.ru/storage/category/4391/descr/1589363024.jpg)
![](https://grilles.ru/storage/category/4391/descr/626287588.jpg)
![](https://grilles.ru/storage/category/4391/descr/407243910.jpg)
![](https://grilles.ru/storage/category/4391/descr/1081671551.jpg)
![](https://grilles.ru/storage/category/4391/descr/423056178.jpg)
![](https://grilles.ru/storage/category/4391/descr/955886368.jpg)
Характеристики
-
Место примененияПод шпаклевку
-
ПроизводительООО "ВЕНТРЕШЕТКИКОМ"
-
Серия решеткиVENTLINE
-
Вид решеткиЩелевые
-
Способ монтажаСкрытого монтажа
-
РегулировкаРегулируемая
-
БрендTHE GRILLES
-
ФормаПрямоугольные
-
МатериалАлюминий
-
КонструкцияНеразборная
-
Предоплата100%
Особенности

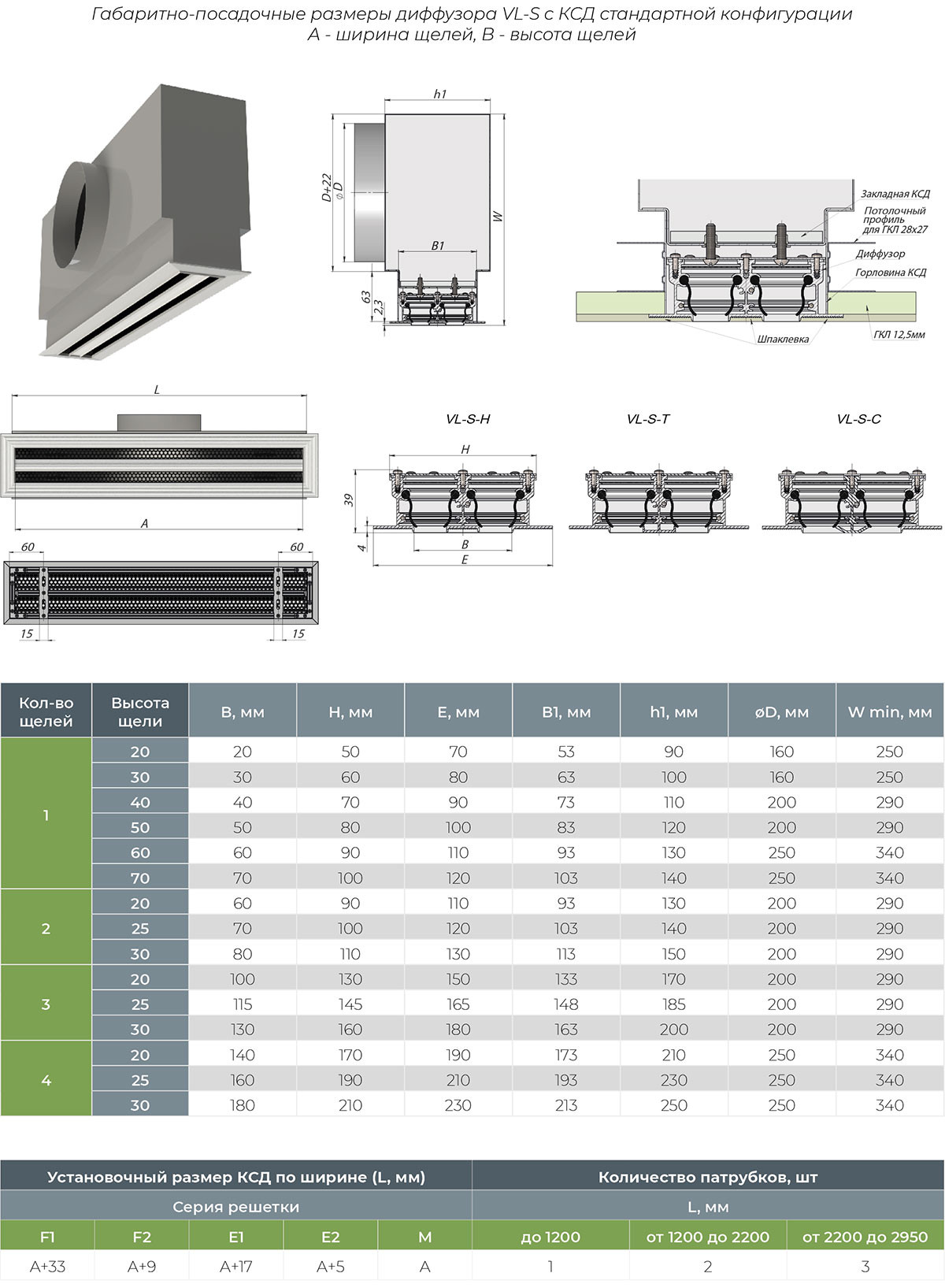

Чертеж
![](/storage/items/4391/1280x960/778011285.jpg)
