Наружная жалюзийная решетка НР50 400x250

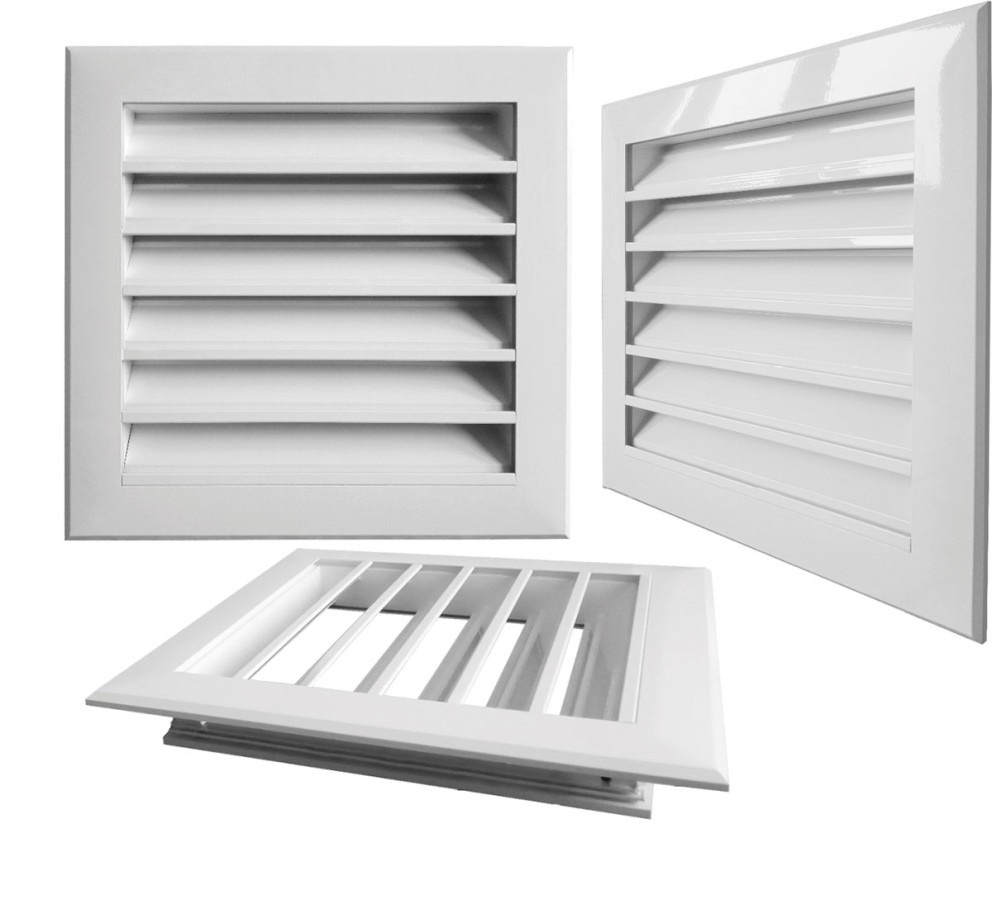

Наружная жалюзийная решетка НР50

Усиленная жалюзийная решетка НР50 используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха.

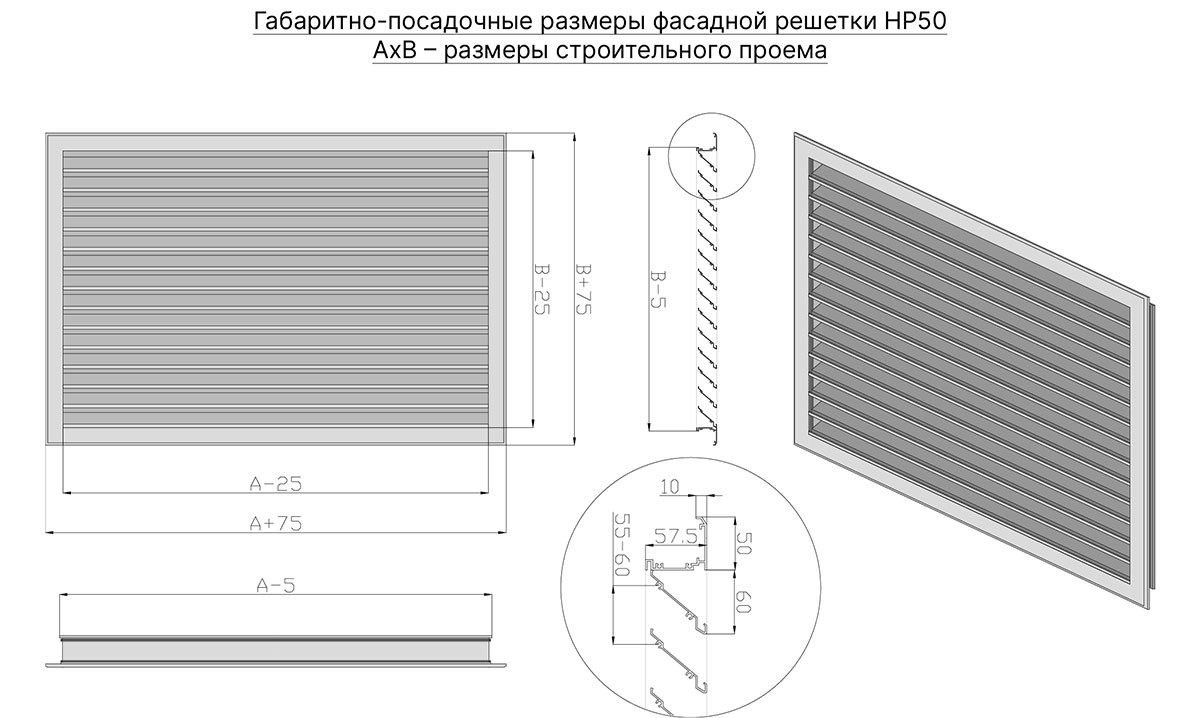

Решетка НР50 представляет собой раму из усиленного уголка глубиной 57,5 мм и жестко закрепленных ламелей, имеющих «отлив» на верхней полке для защиты от попадания осадков во внутреннюю полость решетки.

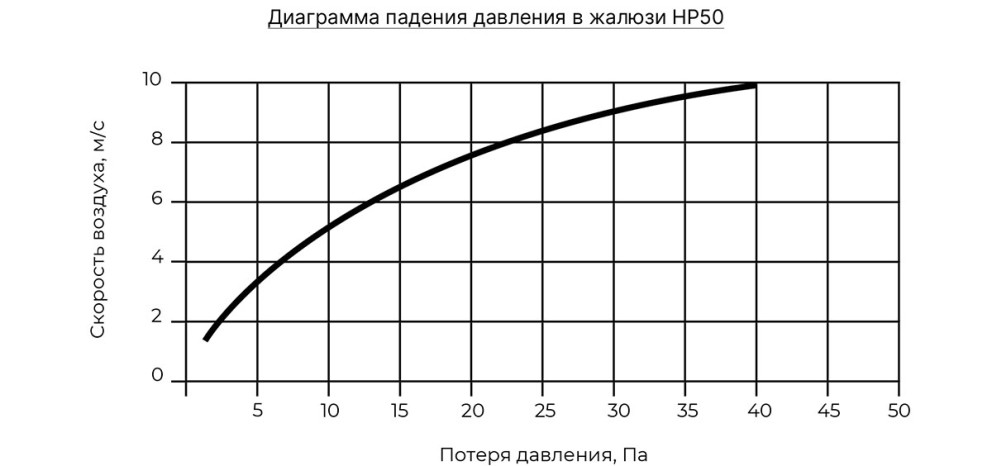

Решетки данного типа предназначены для монтажа чаще всего в большие проемы и в воздуховоды, где требуются решетки с увеличенным коэффициентом живого сечения. Максимальная скорость воздуха в свободном сечении решетки НР50 допускается до 15 м/с, конструкция и используемые при производстве материалы обеспечивают надёжность конструкции при больших скоростях воздуха. Решетки НР50 рекомендуется использовать при рабочем сечении до 5 м2. Для предотвращения провисания ламелей при ширине строительного проёма более 1200мм решетка поставляется с вертикальной перемычкой с задней стороны решетки, которая крепится к каждой ламели.

Жалюзийные решетки данной модели как и другие изготавливаться могут как прямоугольной, так и круглой или трапециевидной формы, но без возможности ручной или автоматической регулировки ламелей.

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду, а также сеткой с внутренней стороны для предотвращения попадания посторонних предметов в вентиляционную шахту.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

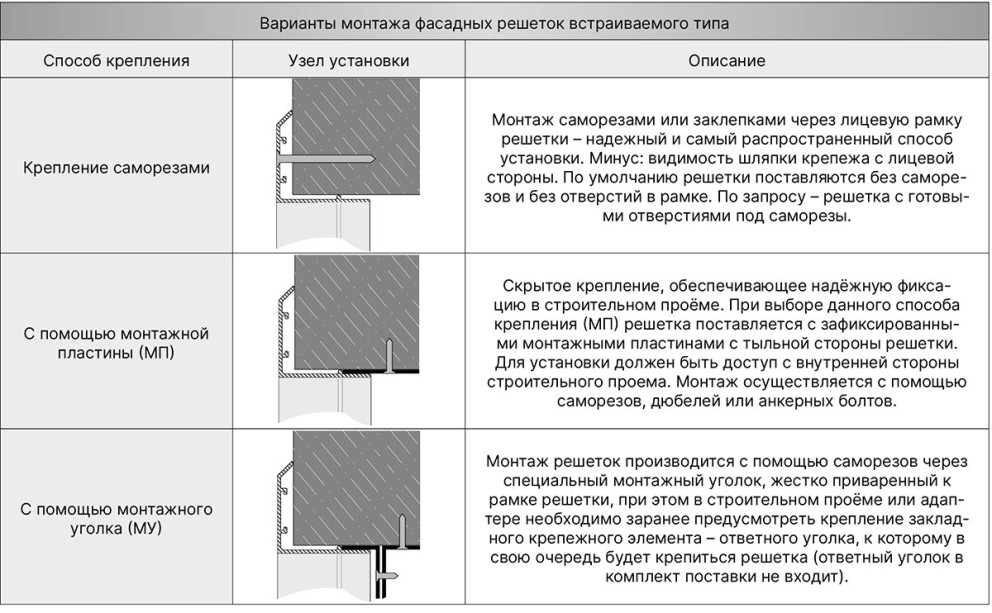

Варианты монтажа:

1. Крепление саморезами;
2. С помощью монтажной пластины;
3. С помощью монтажного уголка.
